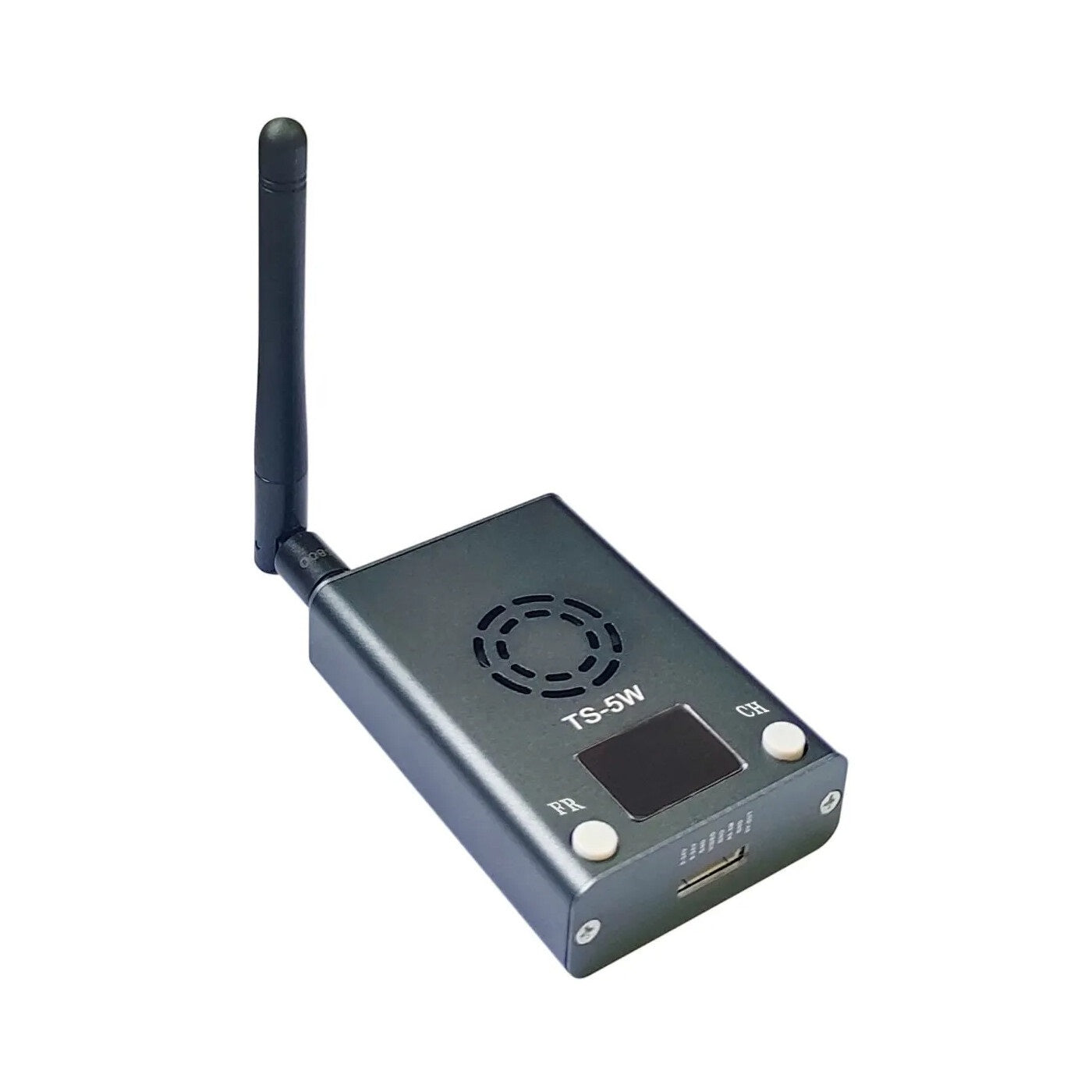

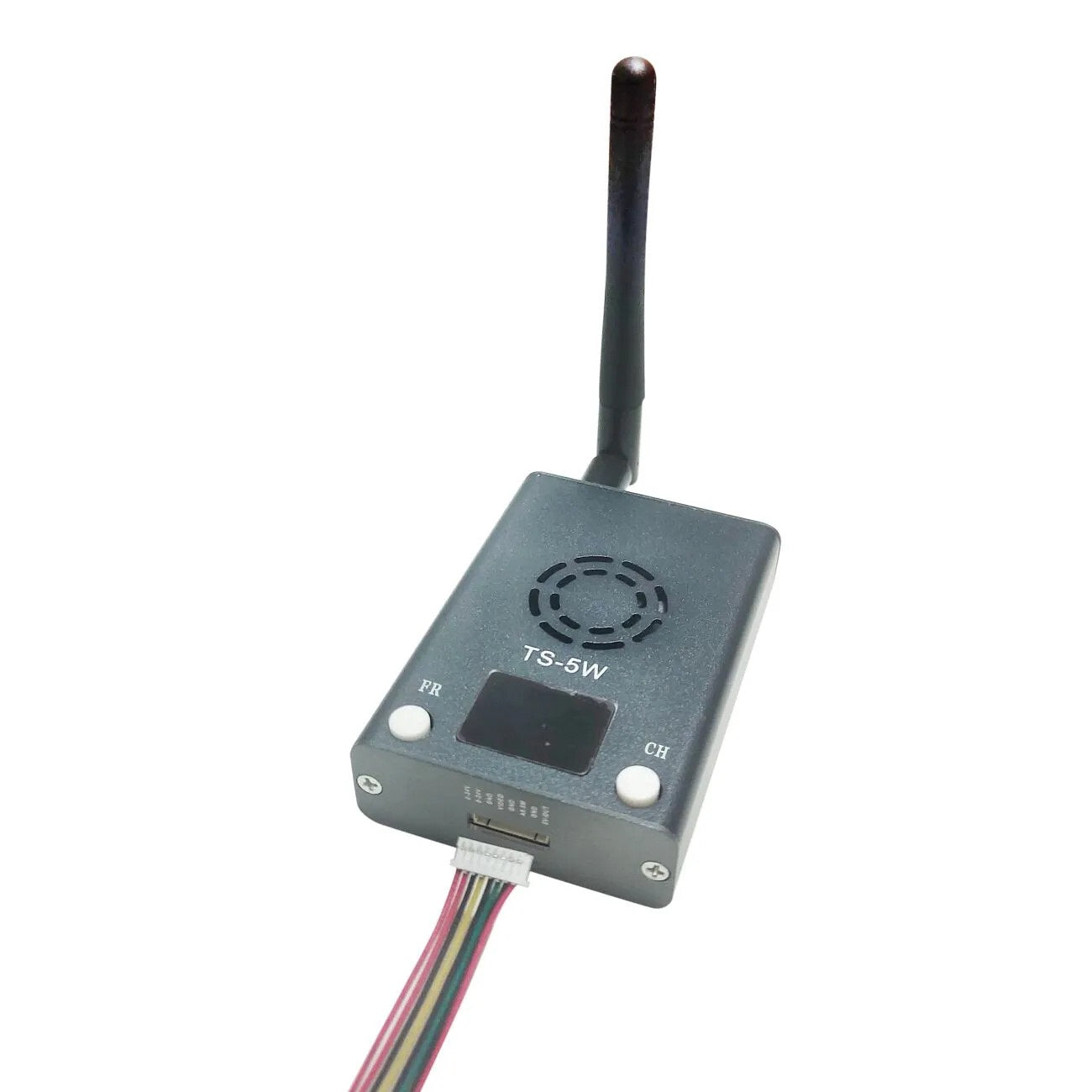

VTX Jhemcu TS-5W 4.9-5.8G 5W
Vaizdo siųstuvas TS-5W, kurio galia siekia 5000 mW. Veikia dažnių diapazone nuo 4990 MHz iki 5945 MHz per 56 kanalus.
Specifikacijos
Perdavimo galia: 5 W (5000 mW)
Darbinis dažnių diapazonas: 4990–5945 MHz
Išėjimo galia: 33–39 dBm
Darbinė įtampa: 9–36 V
Srovė: 1300 mA
Išėjimo varža: 50 omų
Įėjimo įtampa: 12 V
Vaizdo įrašo formatas: NTSC/PAL
Jungtis: SMA
Matmenys: 72,5 x 50 x 18,5 mm
Svoris: 77 g
Prijungimo ir sąrankos instrukcijos

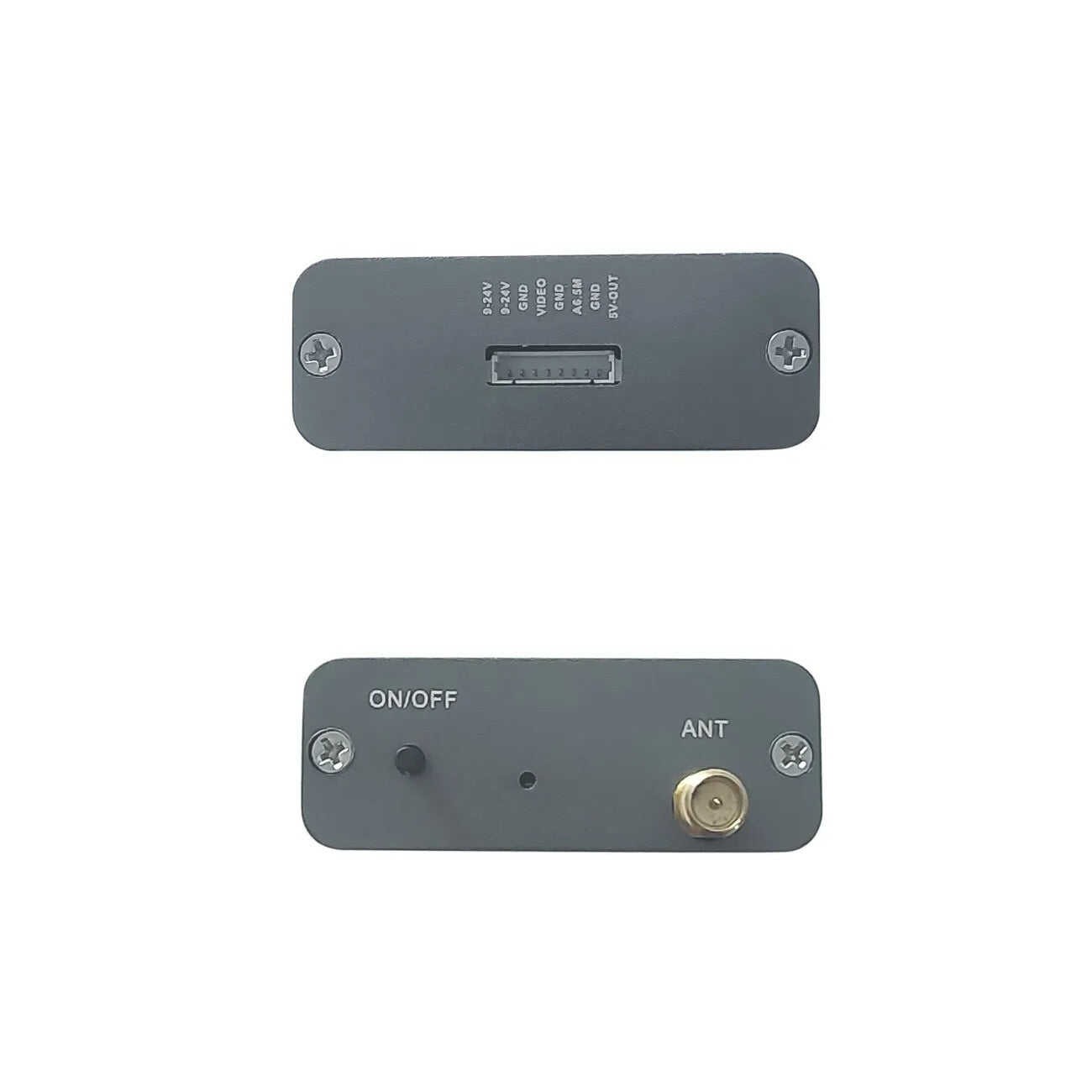

Įjungti:
- Prieš tai įsitikinkite, kad antena tinkamai sumontuota. Paspauskite maitinimo mygtuką ir siųstuvas pradės veikti. Ekrane bus rodoma paskutinė išsaugota dažnių juosta ir kanalas.
- Būkite atsargūs ir neužblokuokite aušinimo angų veikimo metu.
Nustatyti:

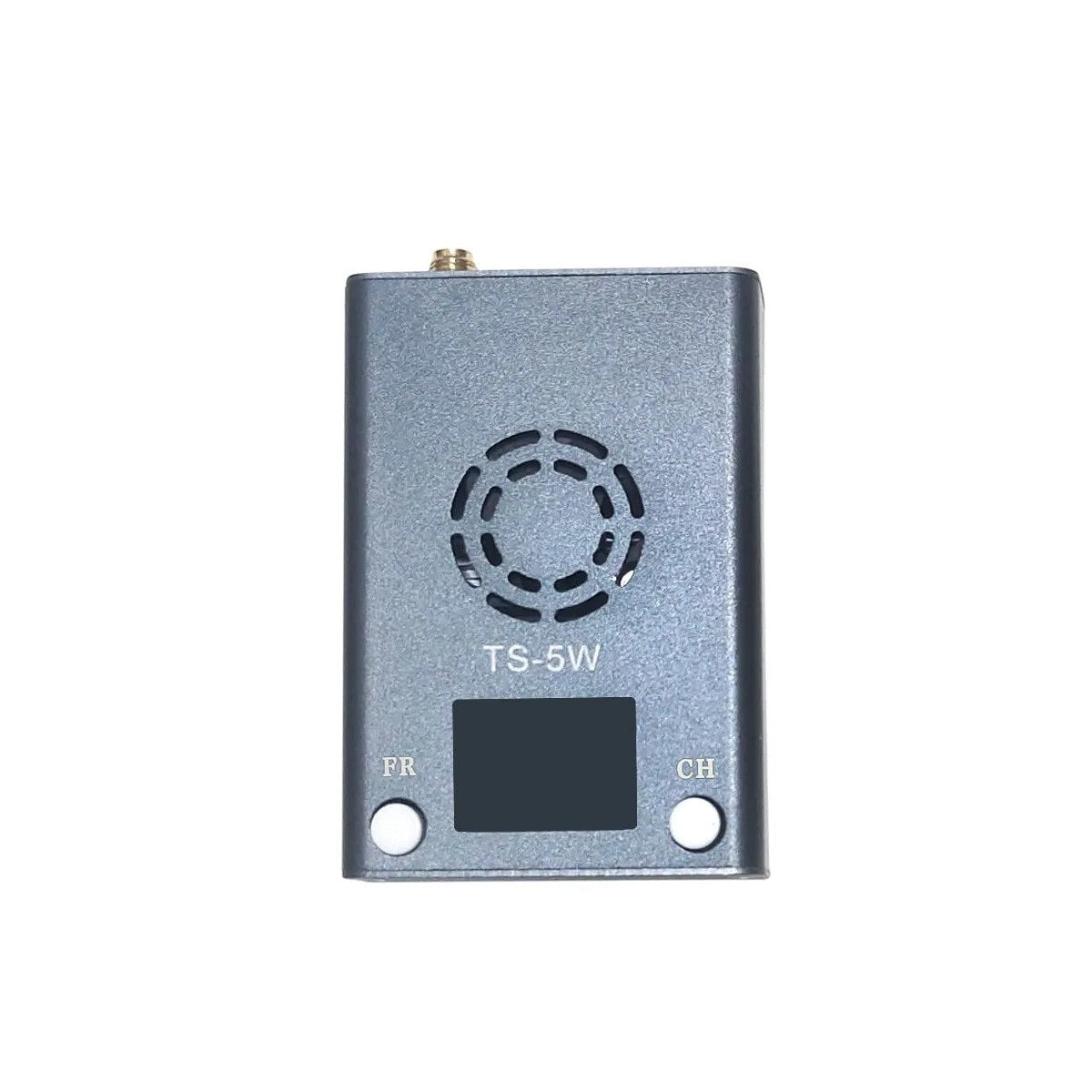

Modulio _CH kanalą ir _FR dažnių juostą reguliuokite naudodami du mygtukus ir maitinimo mygtuką (pastaba: įdiegus anteną, ji turi būti įjungta, kitaip sumažės galios stiprinimas).
Dažnių juostos reguliavimas:
Paspauskite mygtuką FR, kad sureguliuotumėte dabartinę dažnių juostą. Trumpai paspaudus FR mygtuką (apie 0,5 sekundės), perjungsite 1 ir 2 dažnių juostas, o indikatoriuje bus rodoma reikšmė nuo 1 iki 2;
Dar kartą paspauskite FR mygtuką (apie 0,5 sekundės) ir dažnių juosta pasikeis iš 2 į 3 ir bus rodoma reikšmė nuo 2 iki 3…

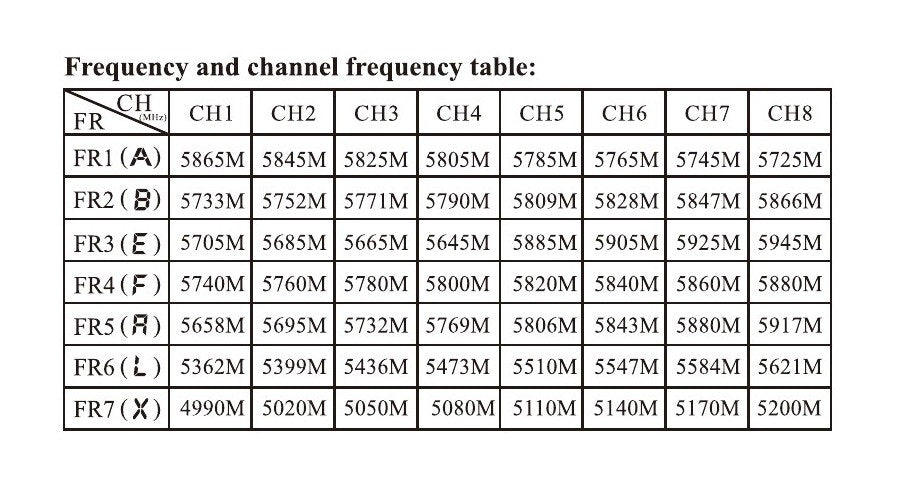

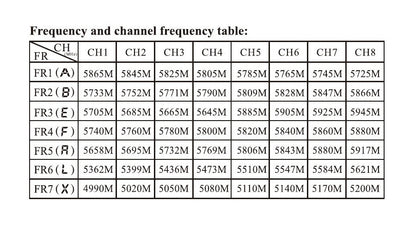

Dažnių juostos yra ciklinės ABEFRLX, o skaitmeninis indikatorius jas rodo kaip 1,2 3.4.5.6.7.
Norėdami redaguoti kanalą:
Paspauskite CH mygtuką, kad nustatytumėte kanalą, kuriame esate. Trumpai (apie 0,5 sekundės) paspauskite CH mygtuką. Perjungiant dažnių juostą iš 1 į 2, indikatoriaus reikšmė pasikeis iš 1 į 2; tolesni nustatymai yra panašūs į dažnių juostų pasirinkimą.

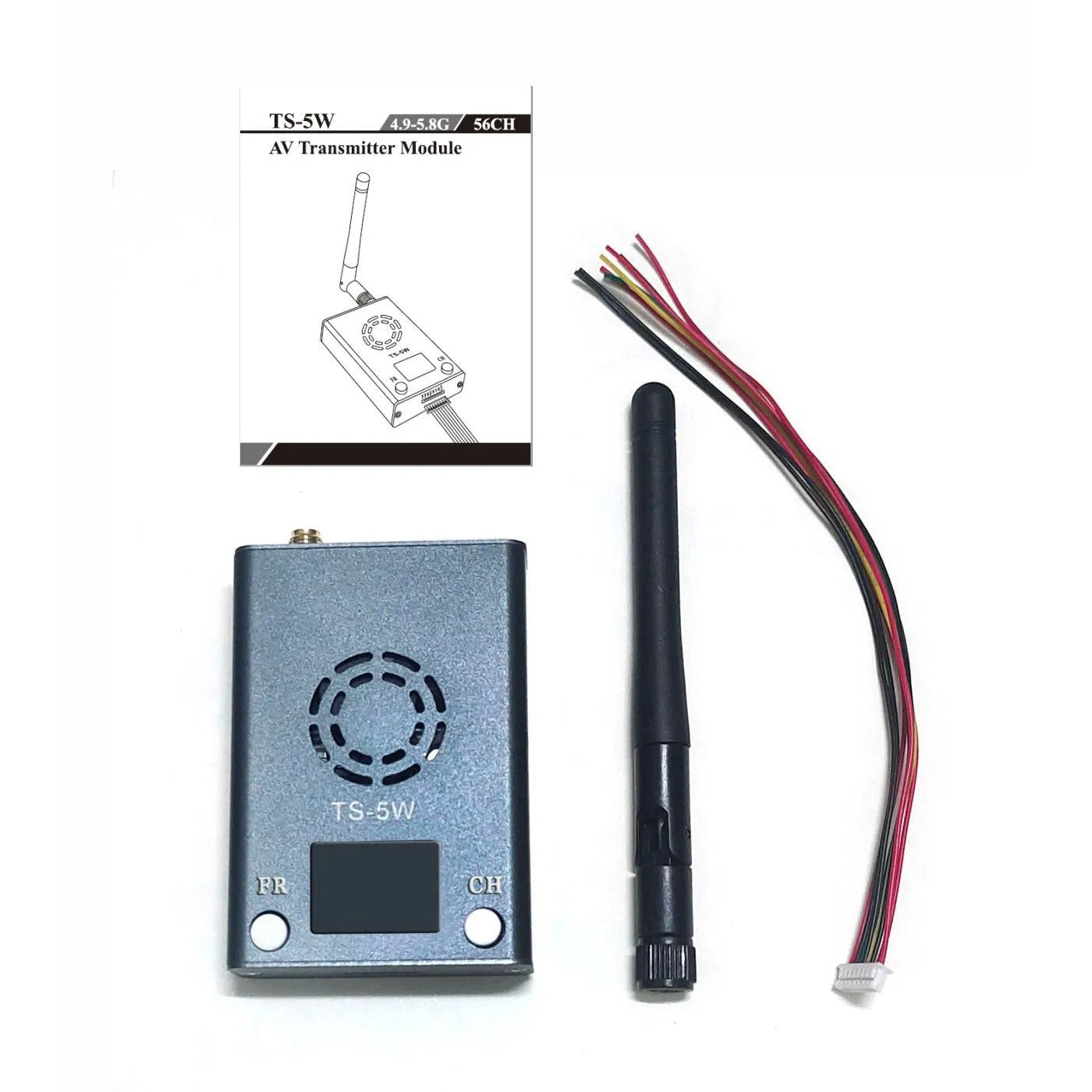

Į paketą įeina:
1 x vaizdo siųstuvo modulis
1x antena
1 x 8 kontaktų JST kabelis
1 x Naudotojo vadovas
