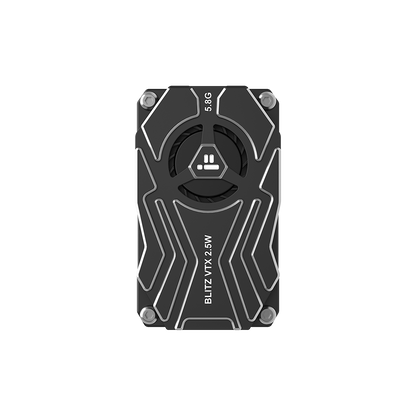

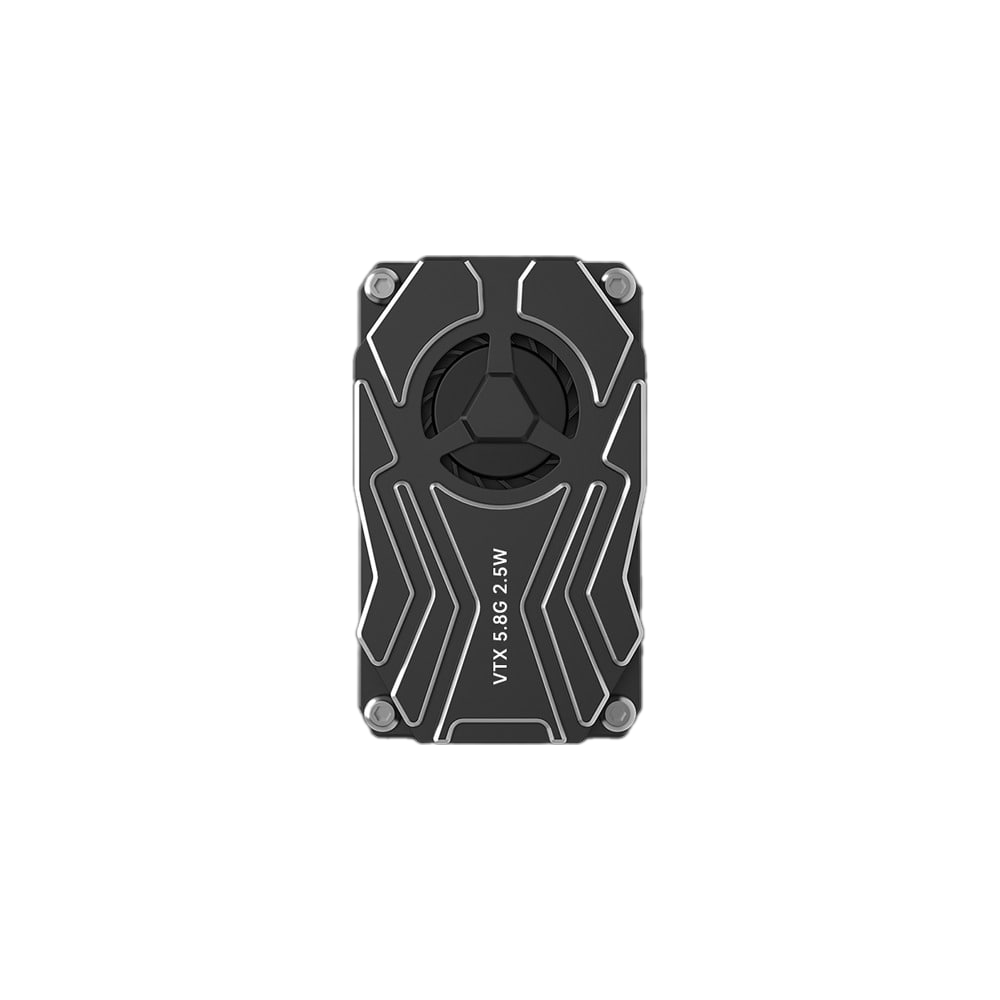

BLITZ Whoop 5.8G 2.5W VTX
Funkcija:
- Įmontuotas mikrofonas;
- 4 galios lygiai iki 2500 mW;
- 40 kanalų (įskaitant Raceband);
- Greitas dažnio užraktas, jokių trukdžių startuojant su kitais pilotais;
- Integruota išėjimo galios savikontrolės funkcija;

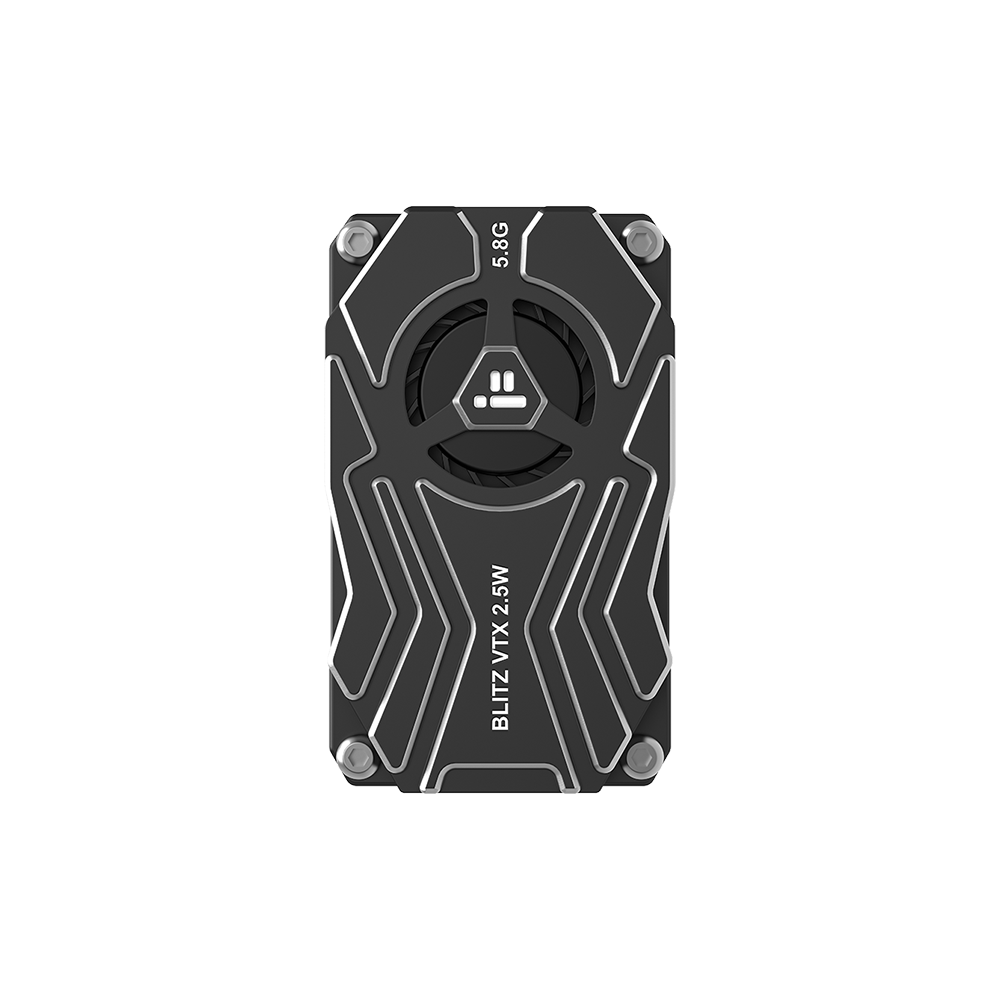

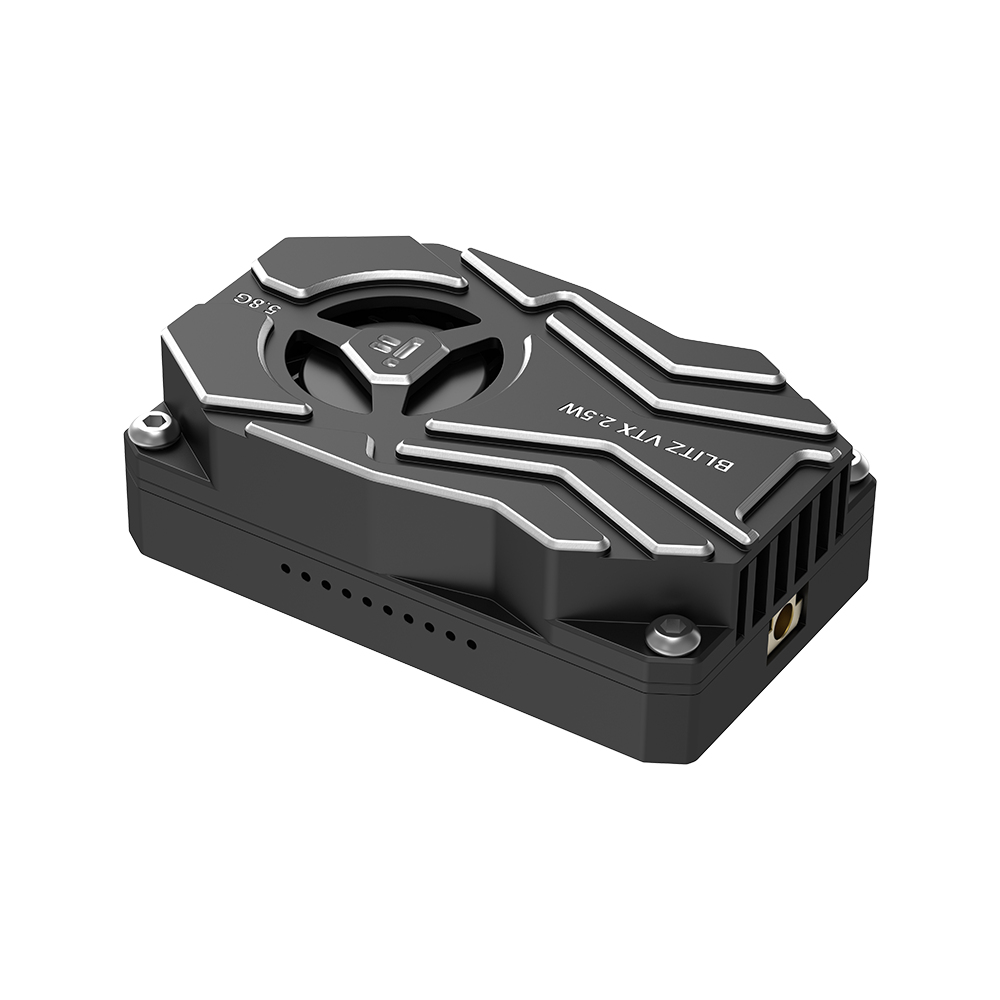

- CNC aušinimo apvalkalas kartu su integruotu aušinimo ventiliatoriumi užtikrina dvigubą šilumos išsklaidymo efektą.
Patarimai:
Pagal numatytuosius nustatymus VTX nustatytas ties 25 mW! Galios lygiui, viršijančiam 25 mW, reikalinga radijo imtuvų licencija arba vietinių valdžios institucijų patvirtinimas! Įsitikinkite, kad skraidote legaliais dažniais ir naudokite mūsų paruoštus „Betaflight“ VTX žemėlapius savo regionui.
Specifikacijos:
Įėjimo įtampa: 7–34 V
Sąsaja: MMCX
Galios lygiai: PIT/25 mW/400 mW/1000 mW/2500 mW
Kanalų: 40 (įskaitant Raceband)

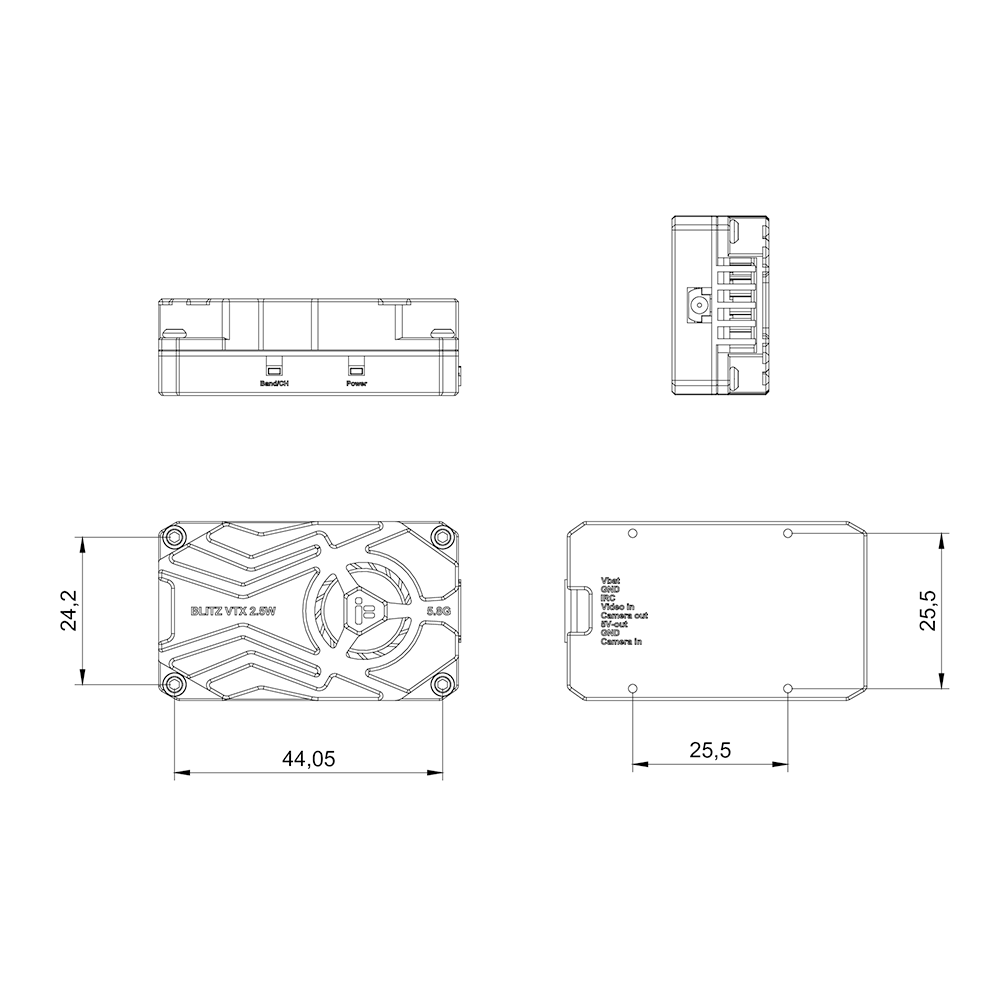

Tvirtinimo schema: 25,5x25,5 mm / Φ1,6
Lengvas svoris: 32 g (be antenos)
VTX telemetrija: IRC Tramp
„Betaflight“ IRC trampo konfigūracija: atsisiųskite pridėtą VTX lentelę, skirtą „Betaflight“!
Lentelės vertės RC Tramp VTX: 25mW/400mW/1000mW/2500mW

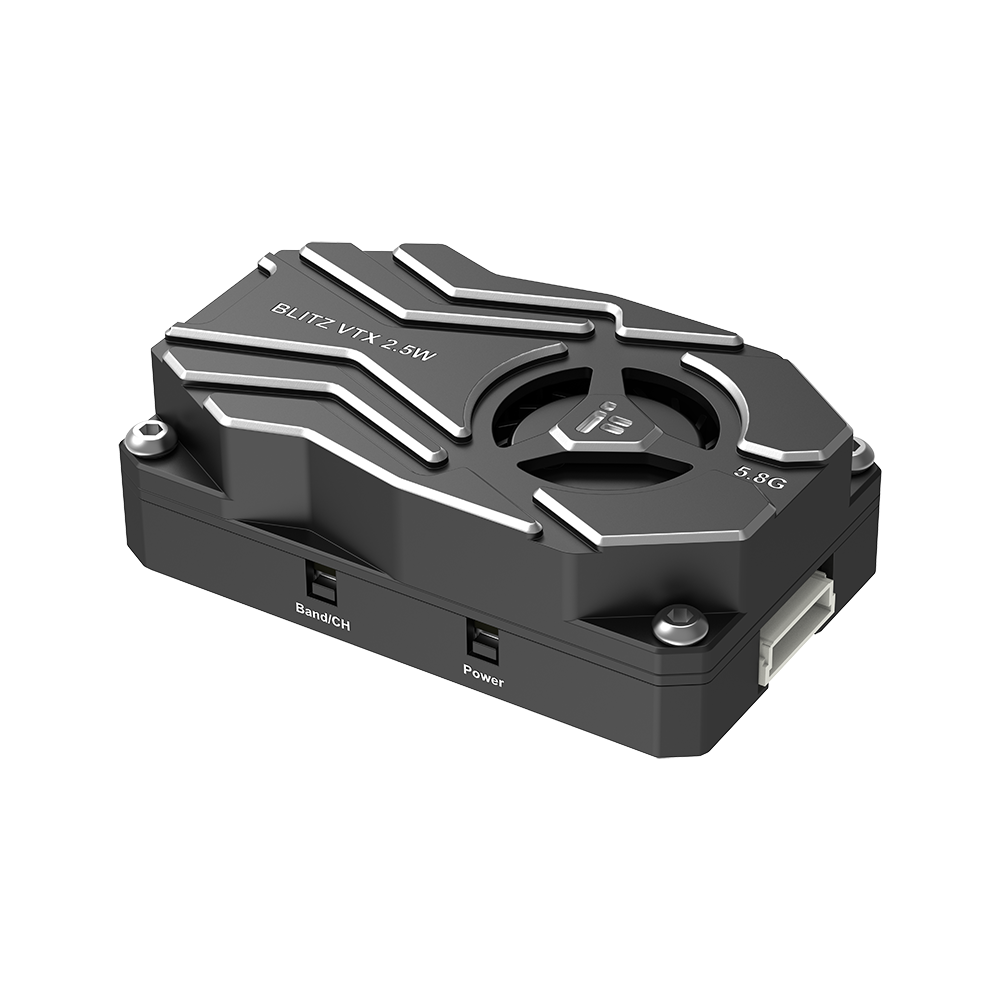

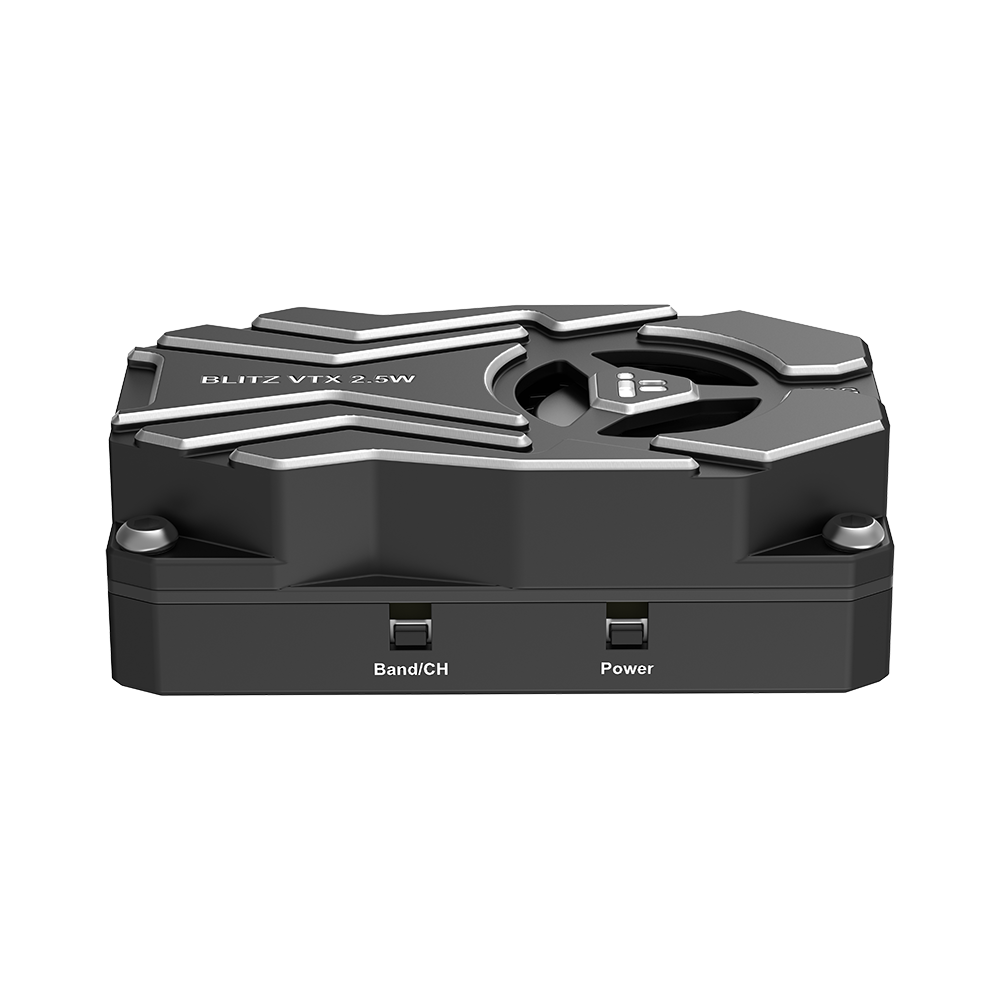

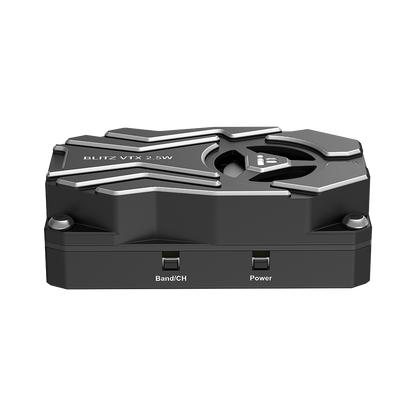

LED indikatorius ir funkcijų mygtukas
Maitinimo mygtukas:
- Paspauskite ir 2 sekundes palaikykite nuspaudę: įjungiamas arba išjungiamas PIT režimas; nepertraukiama žalia lemputė rodo, kad įjungtas PIT režimas.
- Trumpas paspaudimas: Žalia lemputė (išėjimo galia): LED blyksnių skaičius rodo VTX išėjimo galią. 1 blyksnis = 25 mW, 2 blyksniai = 400 mW, 3 blyksniai = 1000 mW, 4 blyksniai = 2500 mW. Trumpas paspaudimas, norint pakeisti išėjimo galią.
Diapazono ir kanalo mygtukas:
- Paspauskite ir palaikykite 2 sekundes: raudona (BAND): LED blyksnių skaičius rodo AR diapazoną. Norėdami perjungti diapazoną, paspauskite ir palaikykite 2 sekundes.
- Trumpas paspaudimas: Mėlyna (CH): LED blyksnių skaičius rodo kanalus nuo 1 iki 8. Trumpas paspaudimas, norint perjungti kanalą.

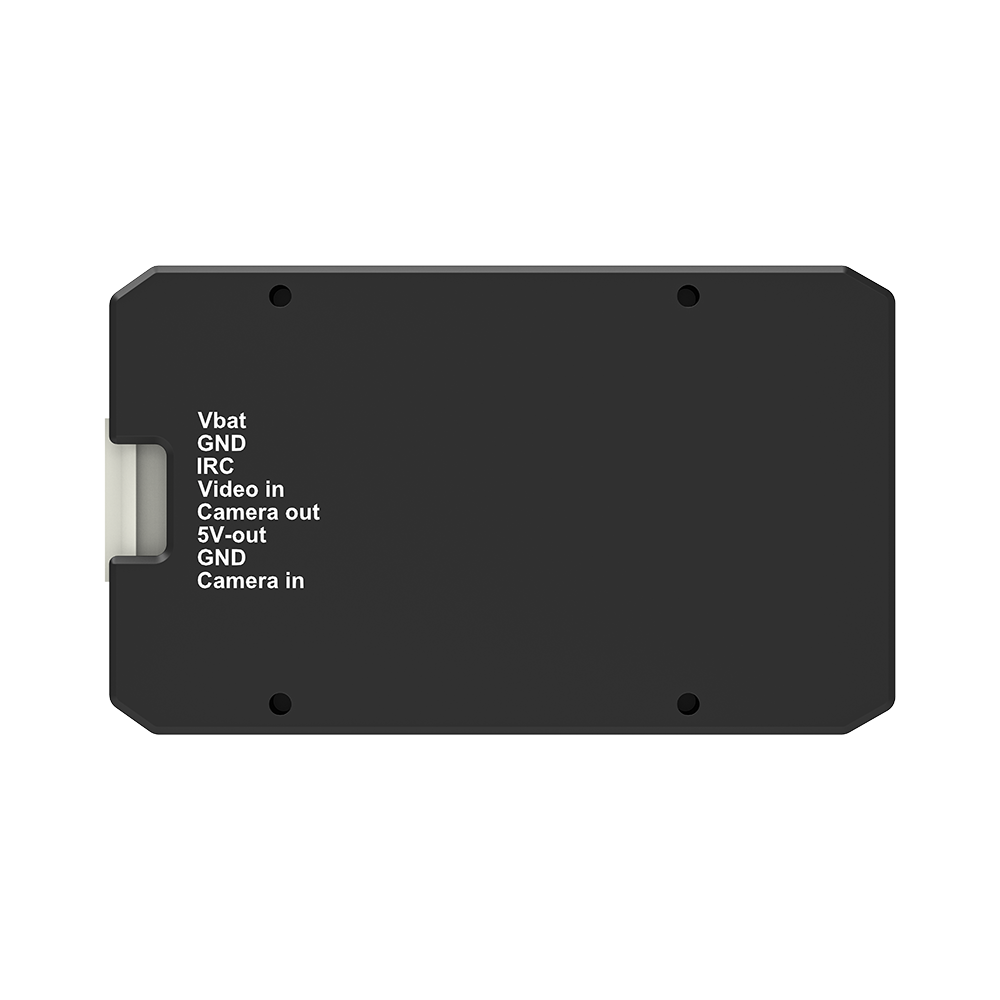

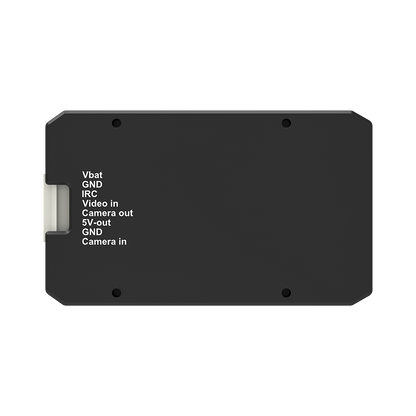

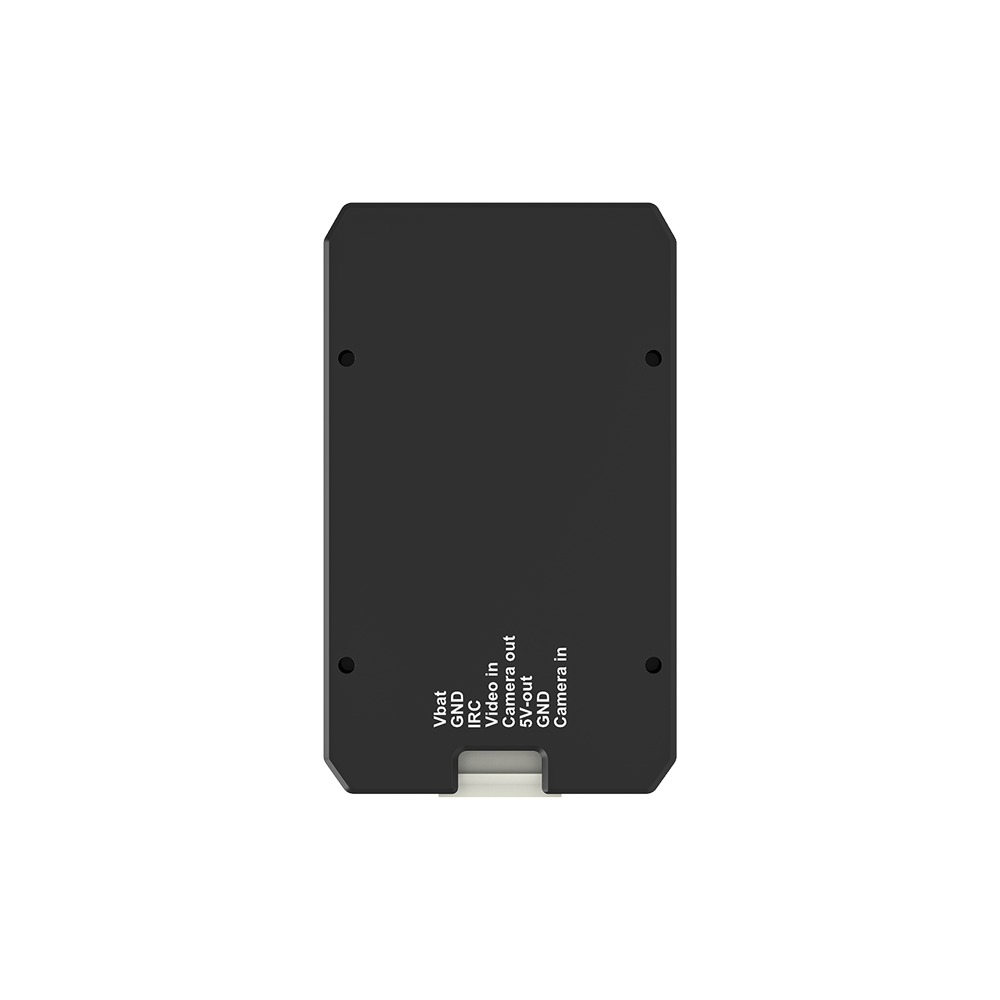

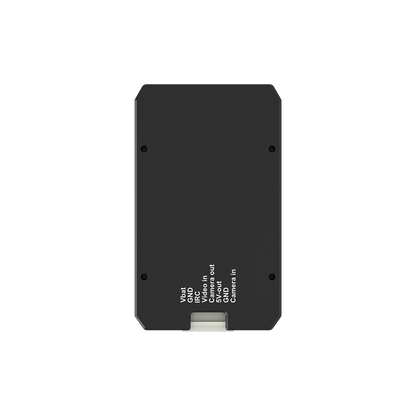

Uostai
VBAT: 2-8S, 7-34V nuolatinės srovės teigiamas įėjimas
GND: Neigiamas
5 V išėjimas: 5 V įtampos išėjimas
IRC: IRC Tramp signalo įvestis
GND: Neigiamas
Vaizdo įvestis: vaizdo signalo įvestis
Kameros įvestis: kameros vaizdo įvestis
Kameros išvestis: kameros vaizdo išvestis

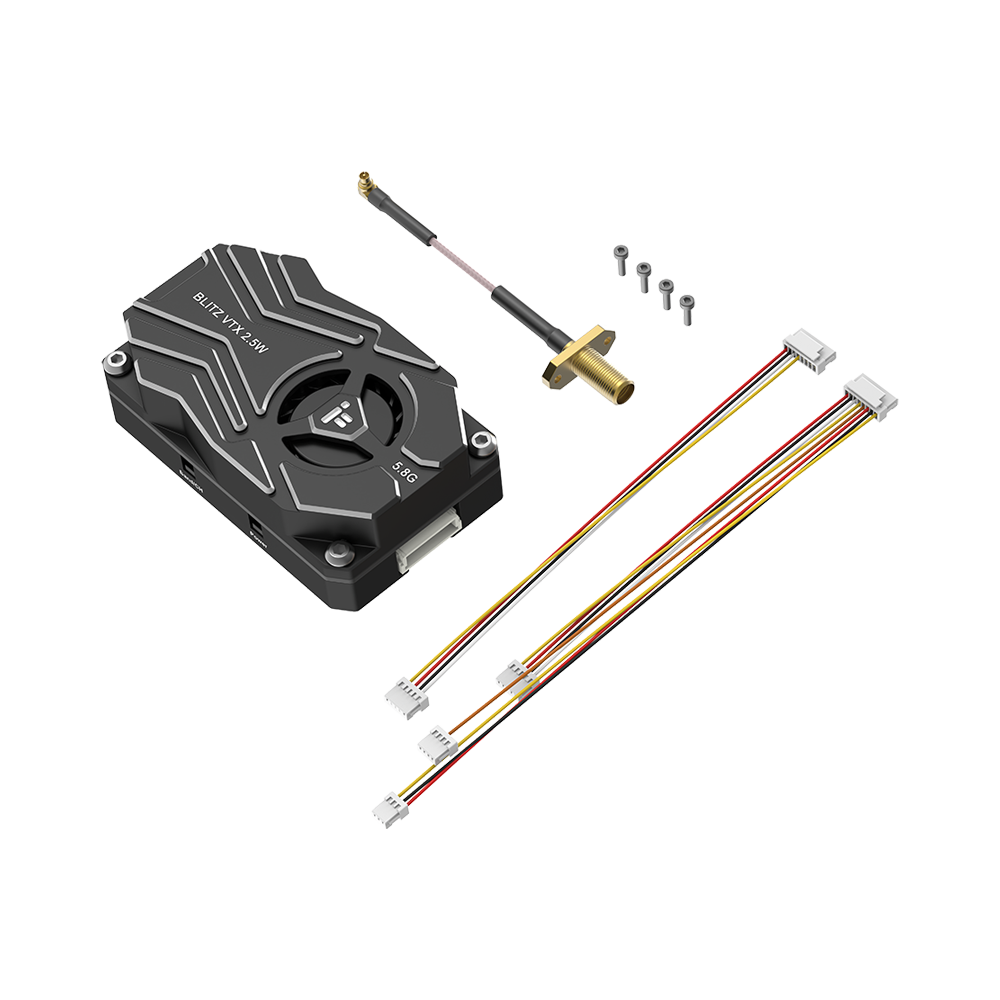

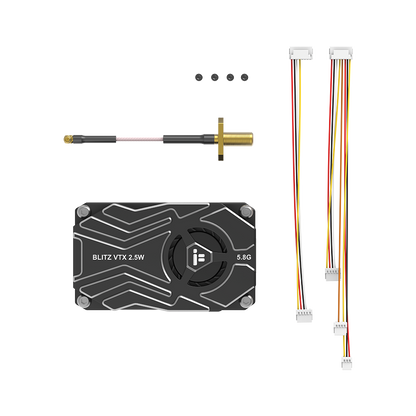

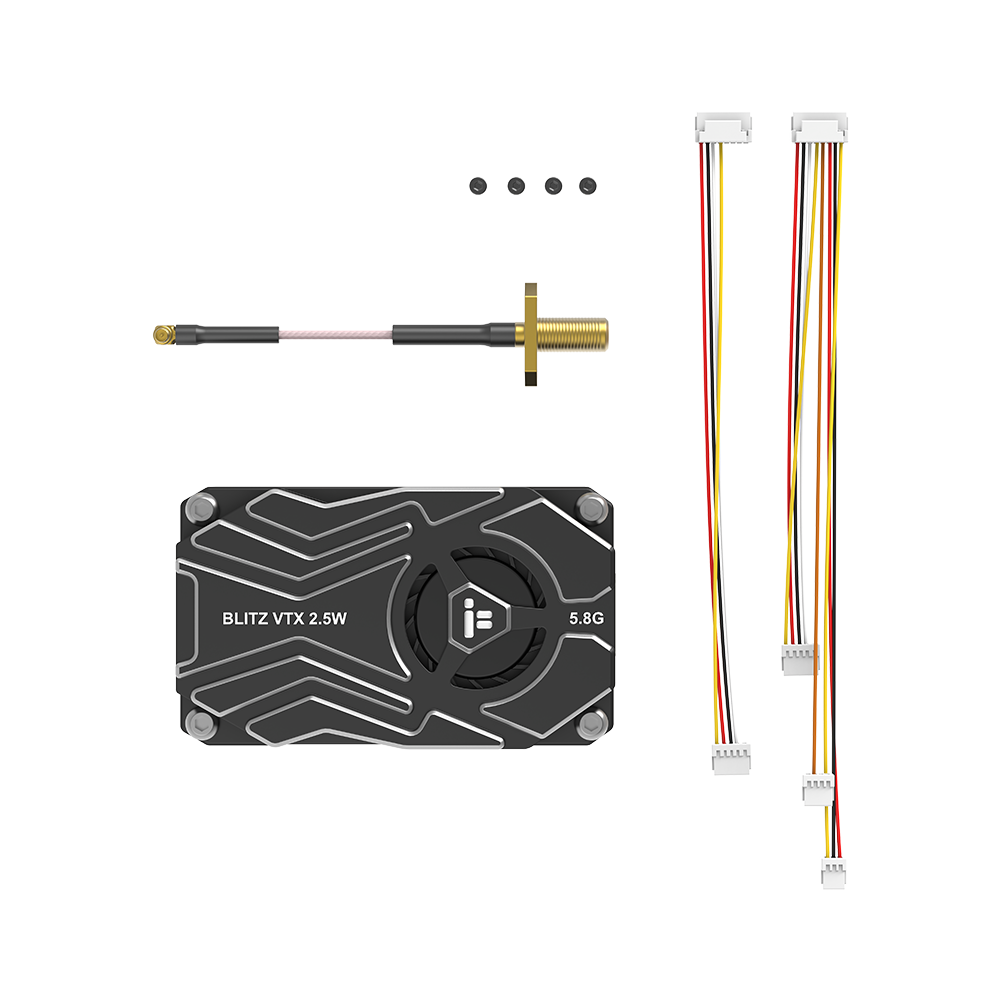

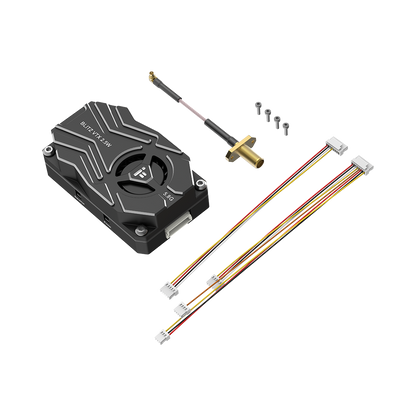

Į paketą įeina:
1 x BLITZ Whoop 5.8G 2.5W VTX
Dėmesio:
1. Prieš naudodami perskaitykite tinkamo laidų prijungimo instrukcijas.
2. Prieš įjungiant maitinimą, rekomenduojama patikrinti, ar sumontuota antena, tai gali prailginti modulio tarnavimo laiką.
3. Prieš įjungiant maitinimą, rekomenduojama įsitikinti, kad įtampa yra teisinga, o teigiamas ir neigiamas poliškumas – teisingi, kad komponentai nesudegtų.
4. Įrengdami VTX, palikite pakankamai vietos oro cirkuliacijai aplink radiatoriaus modulį. Priešingu atveju modulis suaktyvins perkaitimo apsaugą ir sumažės arba net nutrūks energijos perdavimas.
