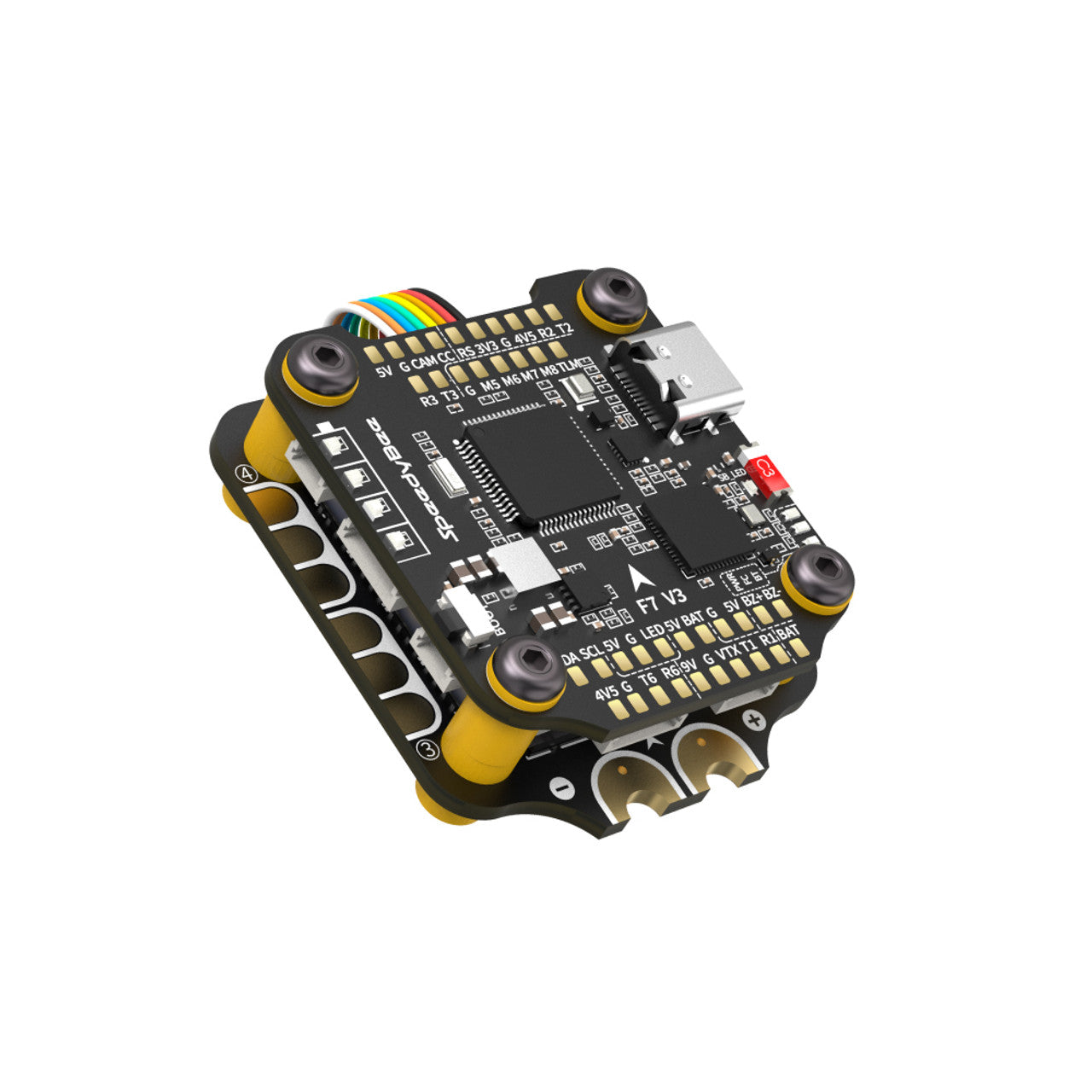

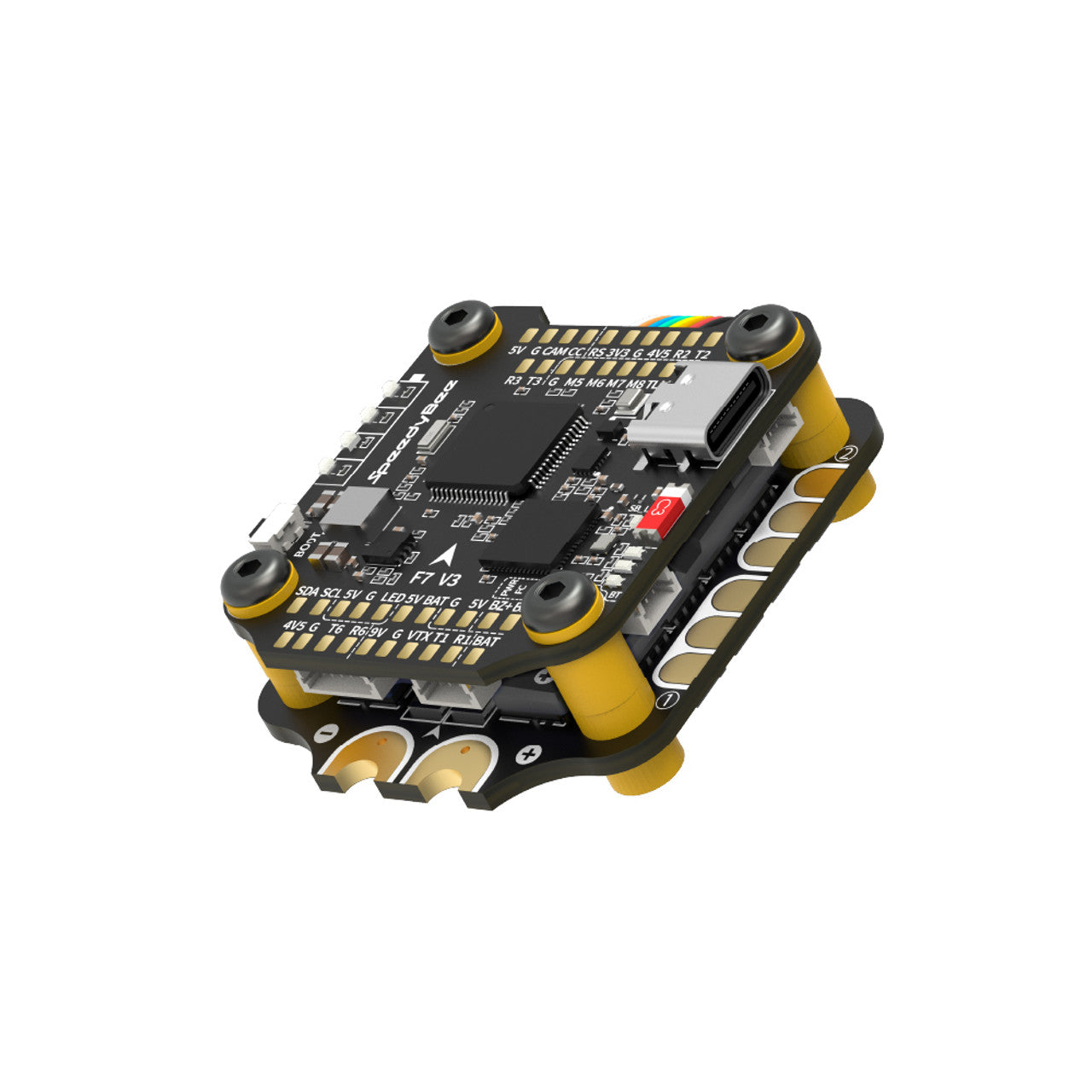

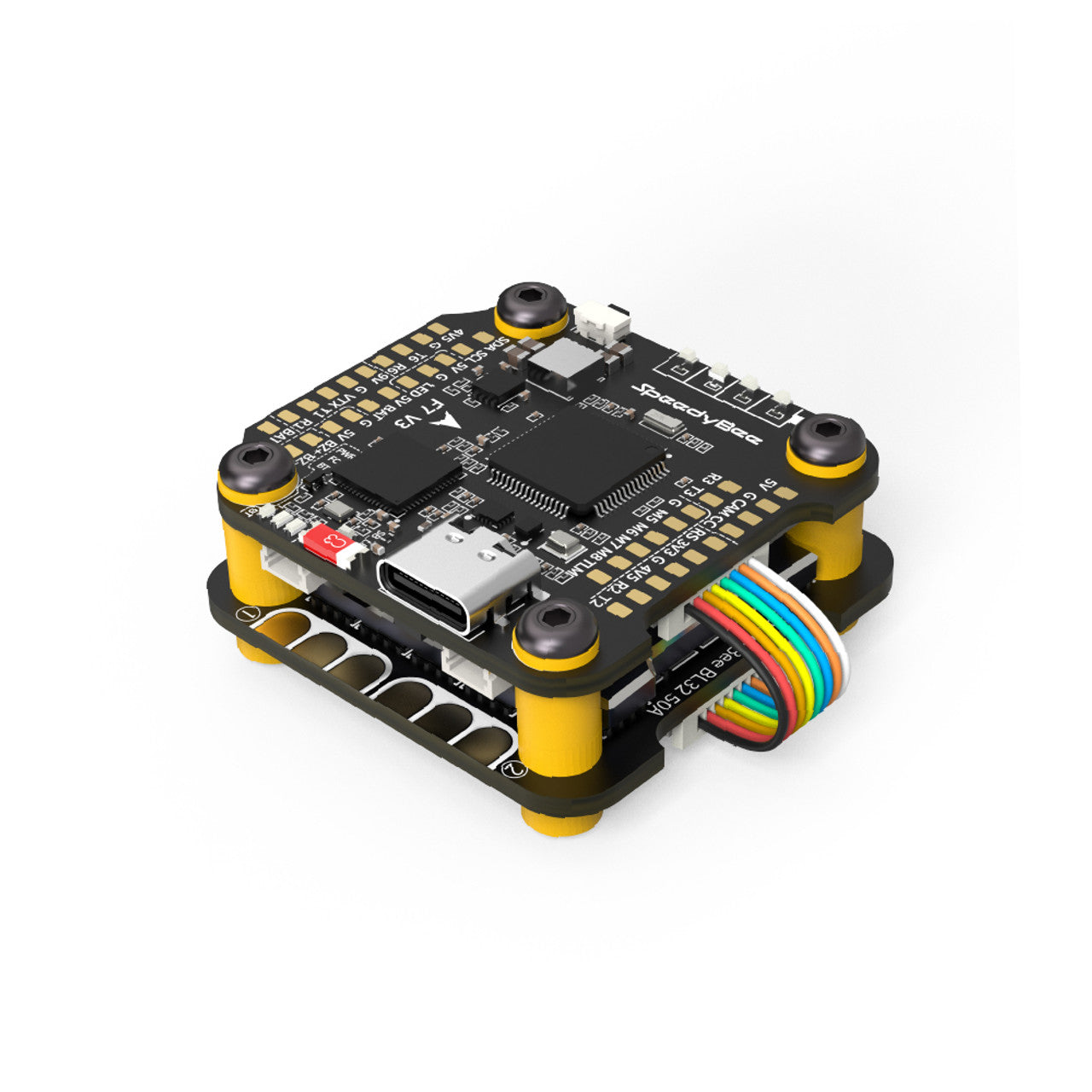

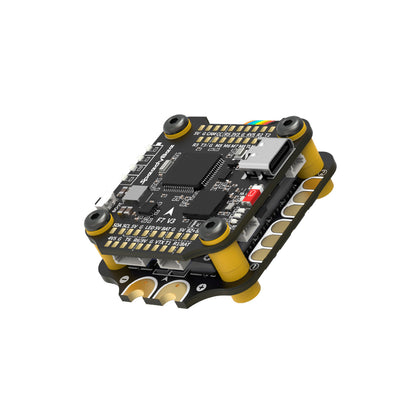

Stack SpeedyBee F7 V3 BL32 50A 30x30
Specifikacijos:
Produkto pavadinimas: Skrydžio valdiklis SpeedyBee F7 V3
Mikrokontroleris: STM32F722
IMU (giroskopas): KMI270
USB prievado tipas: C tipo
Barometras: BMP280
OSD lustas: AT7456E lustas
BLE „Bluetooth“: Palaikoma. Naudojama skrydžio valdiklio, integruoto vieno kombinuoto 2,4 GHz „Wi-Fi“ ir „Bluetooth“ lusto, konfigūravimui.
Programinės įrangos atnaujinimas FC belaidis ryšys: Palaikoma. Eikite į MENU > FC programinės įrangos atnaujinimas
Atsisiųsti / analizuoti „Blackbox“: Palaikoma. Eikite į MENU > „Blackbox Analyzer“.
DJI oro įrenginio prijungimo būdas: Palaikomi du būdai – 6 kontaktų jungtis arba tiesioginis litavimas.
„DJI Air Unit“ 6 kontaktų kištukas: Palaikomas. Visiškai suderinamas su „DJI O3“ / „RunCam Link“ / „Caddx Vista“ / „DJI Air Unit V1“, nereikia keisti jokio laido.
„Flash“ atmintis (skirta „BlackBox“): 500 MB
„BetaFlight“ kameros valdymo pultas: taip (CC pultas priekyje)
Maitinimas: 3S - 6S Lipo
5 V išėjimas: 10 5 V išėjimų grupių, trys +5 V kontaktai ir 1 BZ+ kontaktas (naudojamas garsiniam signalui) priekyje ir 6 +5 V išėjimai, esantys apačioje esančiose jungtyse. Bendra srovės apkrova yra 2 A.
9 V išėjimas: 2 9 V išėjimų grupės: vienas +9 V kontaktas priekyje, o kitas – jungtyje apačioje. Bendra srovės apkrova yra 4 A.
3,3 V išvestis: Palaikoma. Skirta imtuvams su 3,3 V įvestimi. Srovės apkrova iki 500 mA.
4,5 V išvestis: Palaikoma. Skirta GPS imtuvui ir moduliui, net jei dažnių valdiklis maitinamas per USB prievadą. Srovės apkrova iki 1 A.
ESC signalo kilimėlis M1 - M4 apačioje ir M5-M8 priekyje.
UART: 5 rinkiniai (UART1, UART2, UART3, UART4 (ESC telemetrijai), UART6)
ESC telemetrijos UART: R4 (UART4)
I2C: Palaikoma. SDA ir SCL kontaktai priekyje. Naudojami magnetometrui, sonarui ir kt.
LED kilimėlis: naudojamas WS2812 šviesos diodams, valdomiems „Betaflight“ programinės įrangos.
Garsinis signalas: BZ+ ir BZ- kontaktai naudojami 5 V garsiniam signalui
BOOT mygtukas: Palaikomas.
[IR]. Vienu metu paspauskite ir laikykite nuspaudę BOOT mygtuką ir įjunkite FC. Tai perjungs FC į DFU režimą, skirtą programinės įrangos perrašymui, kai FC užstringa.
[B]. Kai dažnių juosta įjungta ir veikia budėjimo režimu, mygtuku BOOT galima valdyti LED juosteles, prijungtas prie LED1-LED4 jungčių apačioje. Pagal numatytuosius nustatymus, trumpai paspauskite mygtuką BOOT, kad perjungtumėte LED ekrano režimą. Ilgai paspauskite mygtuką BOOT, kad perjungtumėte tarp „SpeedyBee-LED“ ir BF-LED režimų. BF-LED režimu visas LED1-LED4 juosteles valdys „Betaflight“ programinė įranga.
RSSI įvestis: Palaikoma. Priekyje pažymėta RS.
„SmartPort“: nepalaikoma
Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji), INAV
Tikslinės programinės įrangos pavadinimas: SPEEDYBEEF7V3
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 41 (ilgis) x 38 (plotis) x 8,1 (aukštis) mm
Svoris: 10,7 g
Produkto pavadinimas: SpeedyBee BL32 50A 4 viename ESC
Programinė įranga: SpeedyBee BL32 50A
Konfigūratoriaus atsisiuntimo nuoroda: http://github.com/bitdump/BLHeli/releases
Nuolatinė srovė: 50A * 4
Sprogimo srovė: 55A (5 sekundės)
TVS apsaugos diodas: Taip
Aušintuvas: Taip
Išorinis kondensatorius: 1000uF žemo ESR kondensatorius (pridedamas)
ESC protokolas: DSHOT300/600
PWM dažnių diapazonas: 16 kHz–128 kHz
Maitinimas: 3-6S LiPo
Išėjimo galia: VBAT
Srovės jutiklis: palaikymas (skalė = 490, poslinkis = 0)
ESC telemetrija: palaikoma
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 45,6 x 40 x 8,8 mm
Svoris: 19,2 g su aušintuvu
