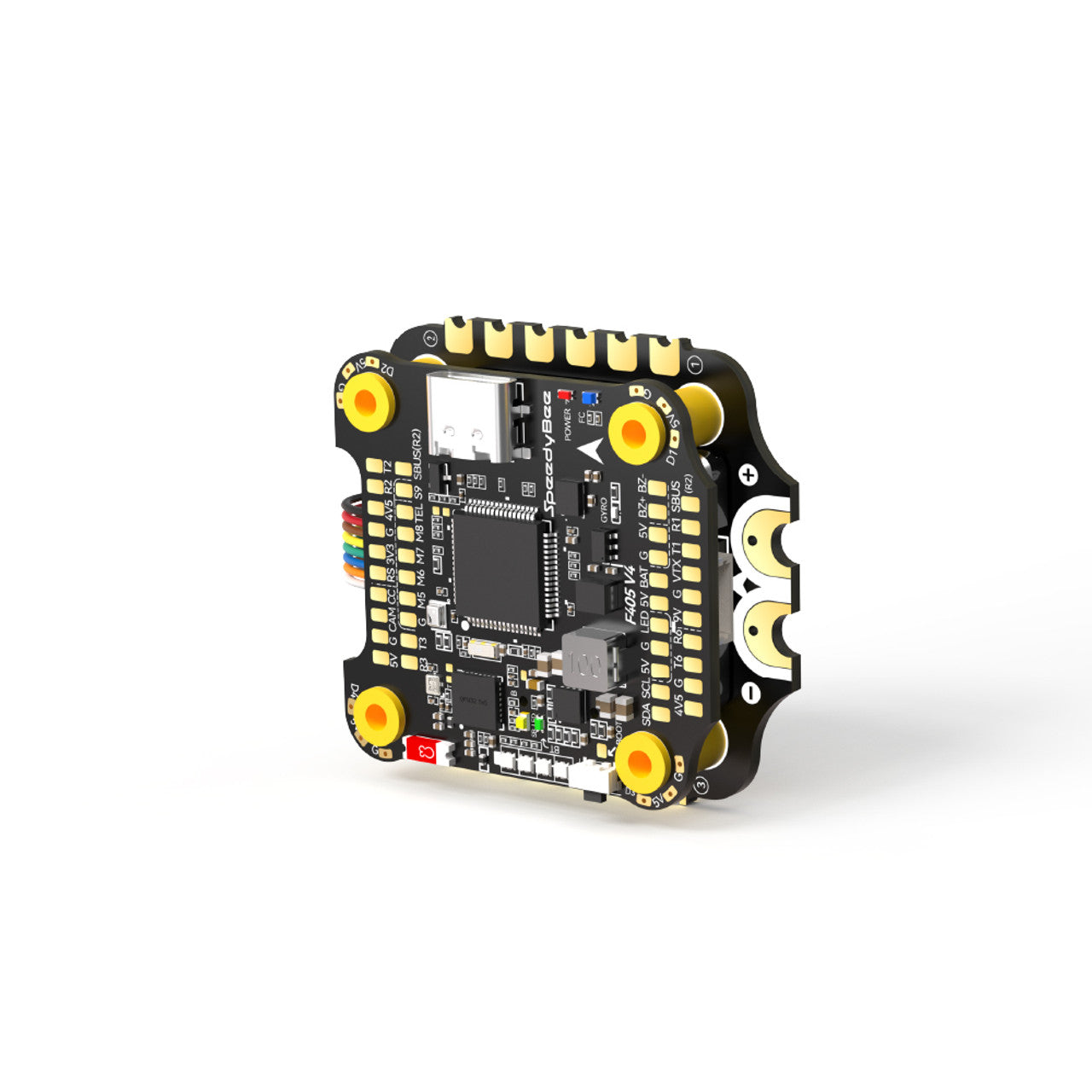

Stack SpeedyBee F405 V4 BLS 55A 30x30 FC&ESC
Funkcija:
- Kompaktiškas dizainas tinka 30,5 x 30,5 mm tvirtinimui prie įvairių rėmų.
- Tikslus valdymas naudojant STM32F405 mikrovaldiklį ir ICM42688P giroskopą.
- Nuolatinė fiksuota srovė iš „SpeedyBee BLS 55A ESC“.
- Paprastas valdiklio konfigūravimas akimirksniu per „Bluetooth“.
- Suderinamas su 3S iki 6S LiPo baterijomis.
Specifikacijos:

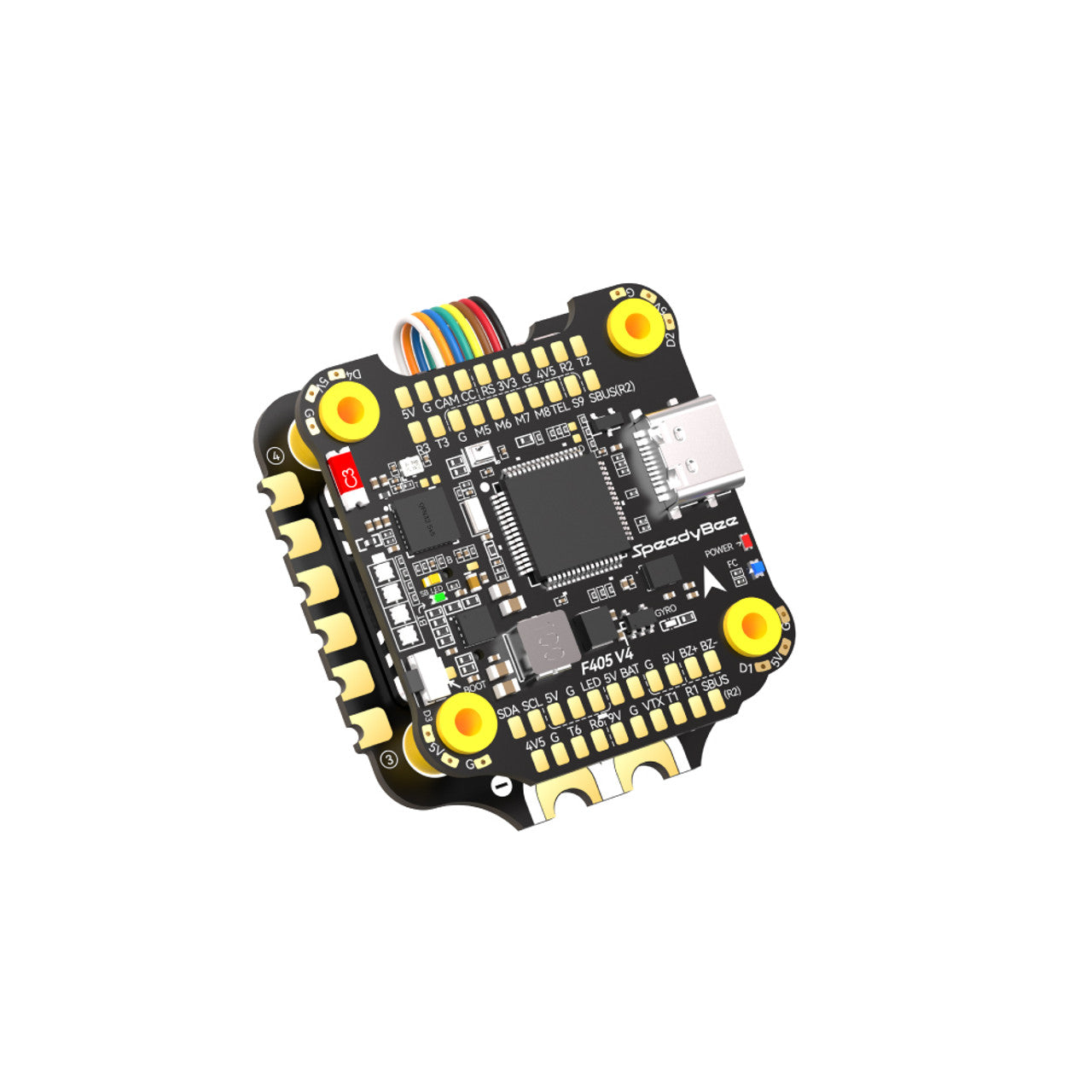

„SpeedyBee F405 V4 30x30“ skrydžio valdiklis:
Mikrokontroleris: STM32F405
IMU (giroskopas): ICM42688P
USB prievado tipas: C tipo
Barometras: įmontuotas
OSD lustas: AT7456E lustas
BLE „Bluetooth“: Palaikoma. Naudojama skrydžio valdiklio konfigūracijai (MSP turi būti įjungtas su 115200 baudos greičiu UART4).
WIFI: Nepalaikomas
DJI oro įrenginio prijungimo būdas: Palaikomi du būdai: 6 kontaktų jungtis arba tiesioginis litavimas
„DJI Air Unit“ 6 kontaktų kištukas: Palaikomas. Visiškai suderinamas su „DJI O3“ / „RunCam Link“ / „Caddx Vista“ / „DJI Air Unit V1“, nereikia keisti jokio laido.
„Blackbox MicroSD“ kortelės lizdas: suderinamas su standartinėmis (SDSC) arba didelės talpos (SDHC) kortelėmis iki 32 GB
Srovės jutiklio įvestis: Palaikoma (skirta „SpeedyBee BLS 55A ESC“, nustatykite skalę = 400 ir poslinkį = 0)
Maitinimo įvestis: 3S - 6S LiPo (per G, BAT kontaktus/kontaktus)
5 V išėjimas: 9 5 V išėjimo grupės
9 V išėjimas: 2 9 V išėjimų grupės
3,3 V išėjimas: palaiko iki 500 mA srovės apkrovą
4,5 V išėjimas: palaiko iki 1 A srovės apkrovą
ESC signalas: M1–M4 apačioje, M5–M8 priekyje
UART: 6 rinkiniai (UART1, UART2, UART3, UART4 (rezervuota „Bluetooth“ ryšiui), UART5 (rezervuota ESC telemetrijai), UART6)
ESC telemetrija: UART R5 (UART5)
I2C: Palaikomi įvairūs jutikliai
Tradicinis „Betaflight“ LED kilimėlis: palaikomas WS2812 LED, valdomų „Betaflight“ programinės įrangos
Garsinis signalas: BZ+ ir BZ- kontaktai naudojami 5 V garsiniam signalui
BOOT mygtukas: Palaikomas programinės įrangos mirksėjimui ir LED valdymui
RSSI įvestis: palaikoma (priekyje pažymėta RS)
Išmanusis prievadas / F. prievadas: nepalaikomas
Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji), INAV
Tikslinės programinės įrangos pavadinimas: SPEEDYBEEF405V4
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)

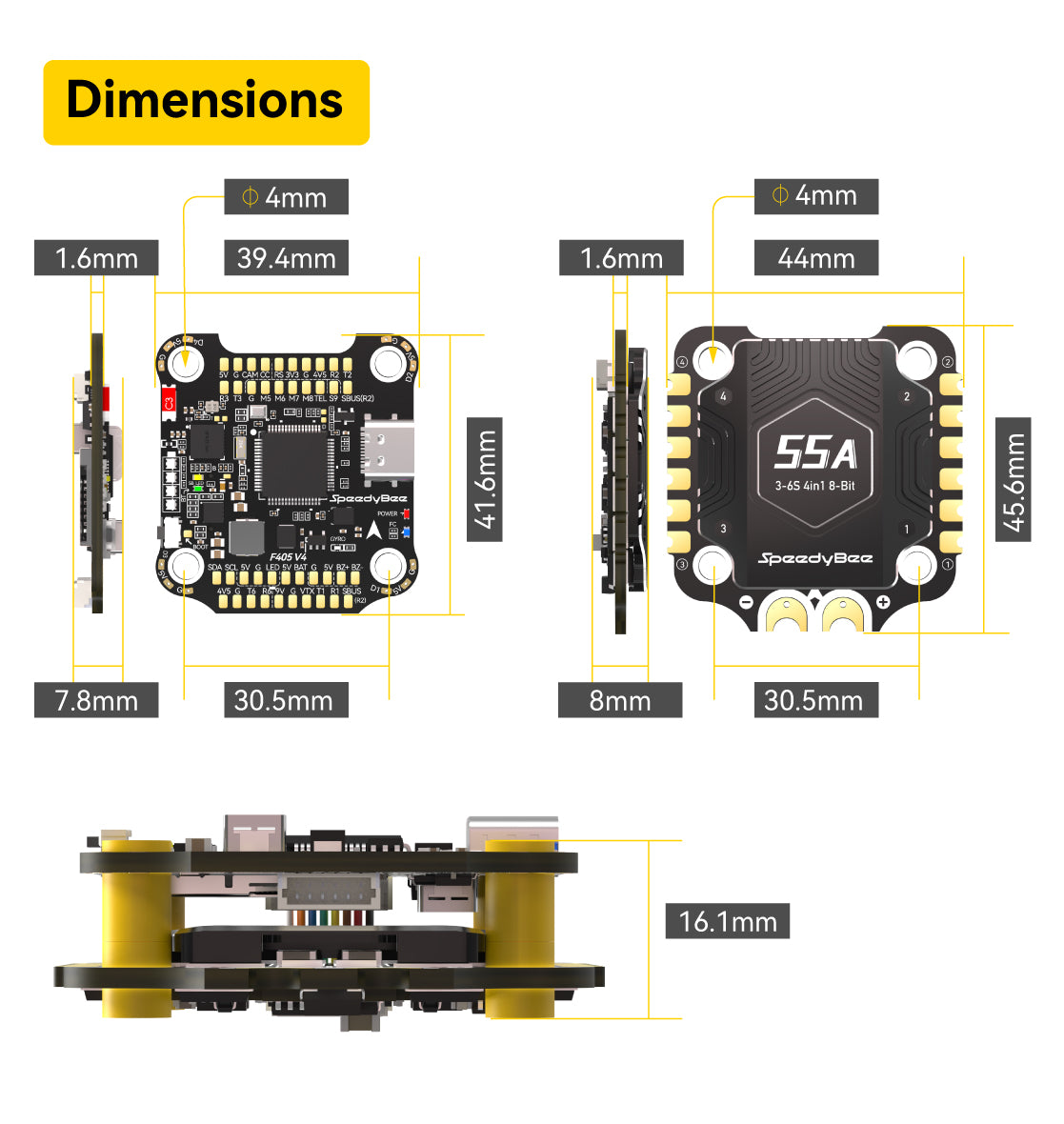

Matmenys: 41,6 (ilgis) x 39,4 (plotis) x 7,8 (aukštis) mm
Svoris: 10,5 g

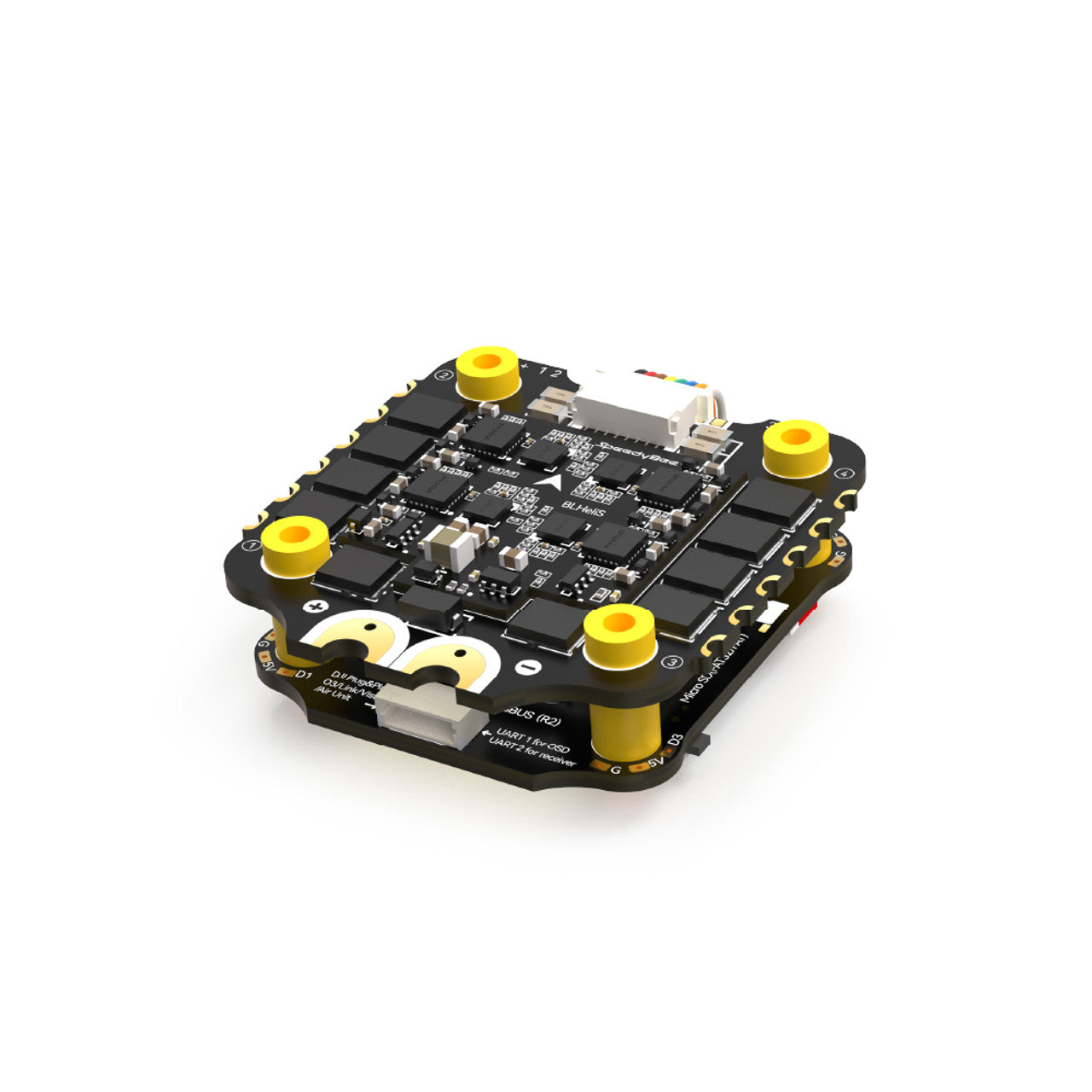

„SpeedyBee BLS 55A 30x30 4in1“ ESC:
Programinė įranga: BLHeli_S JH-40
Nuolatinė srovė: 55A x 4
Pliūpsnio srovė: 70 (10 sekundžių)
TVS apsaugos diodas: Taip
Išorinis kondensatorius: 1000uF žemo ESR kondensatorius (pridedamas)
ESC protokolas: DSHOT300/600
Maitinimas: 3-6S LiPo
Išėjimo galia: VBAT
Srovės jutiklis: palaikymas (skalė = 400, poslinkis = 0)
ESC telemetrija: nepalaikoma
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 45,6 (ilgis) x 44 (plotis) x 8 mm (aukštis)
Svoris: 23,5 g
