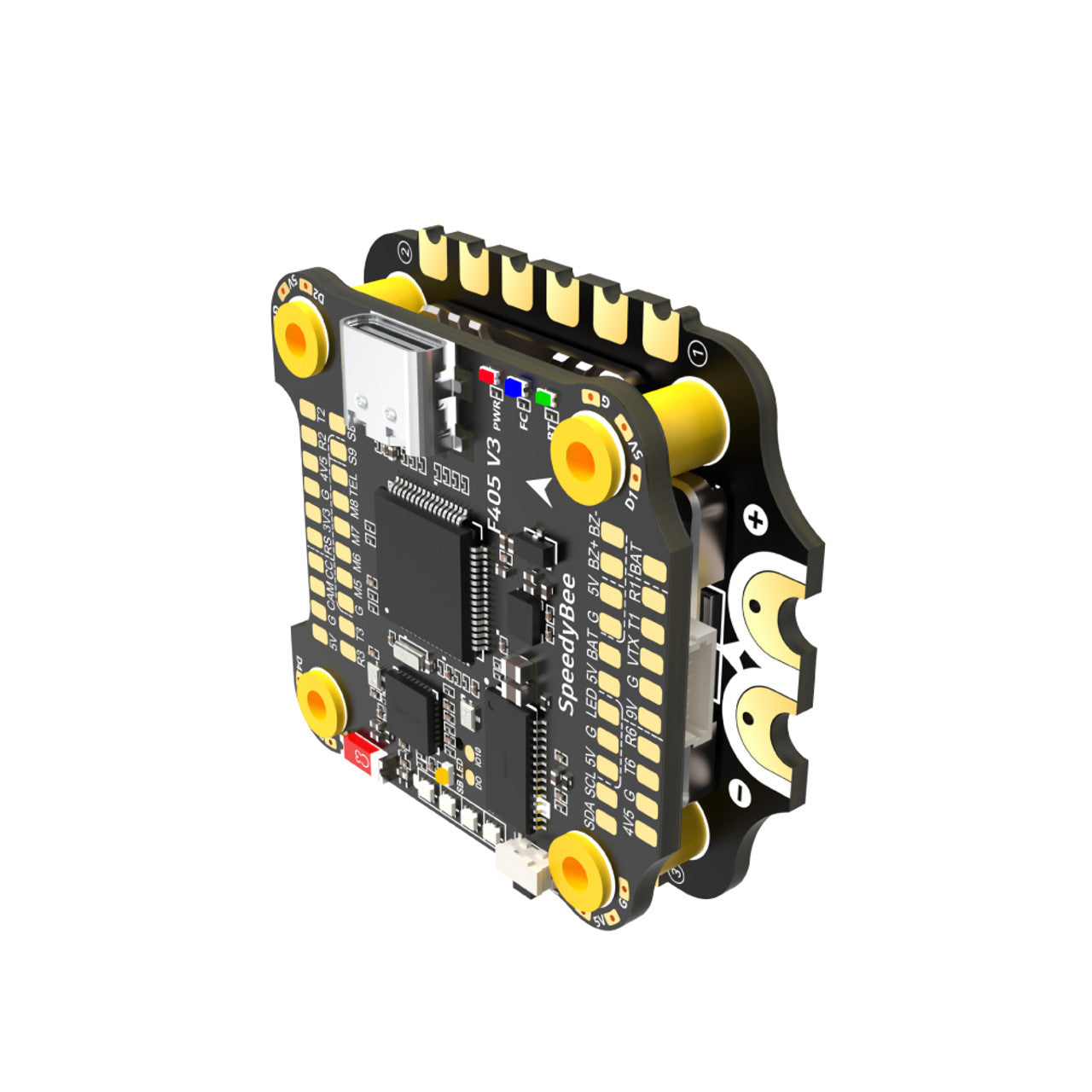

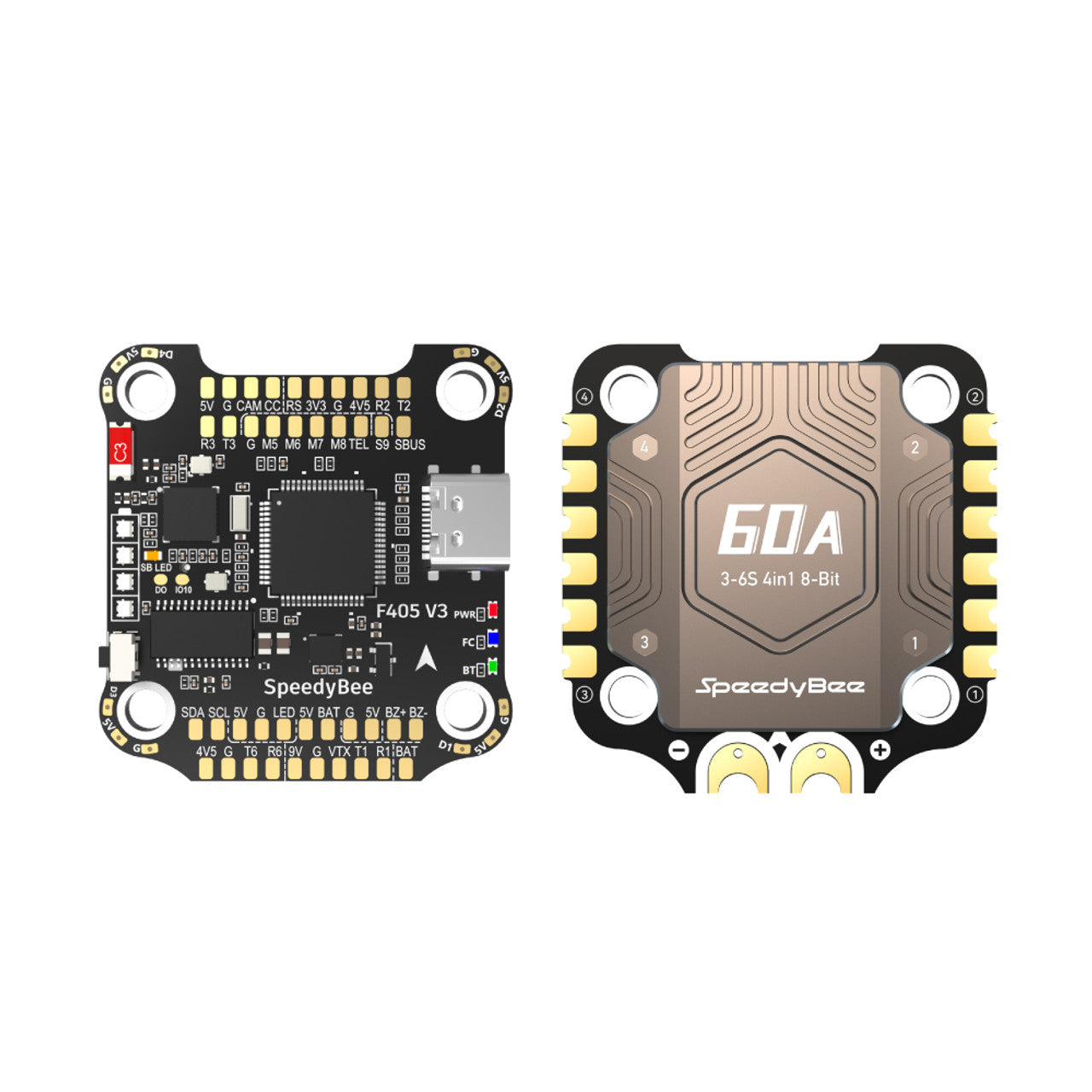

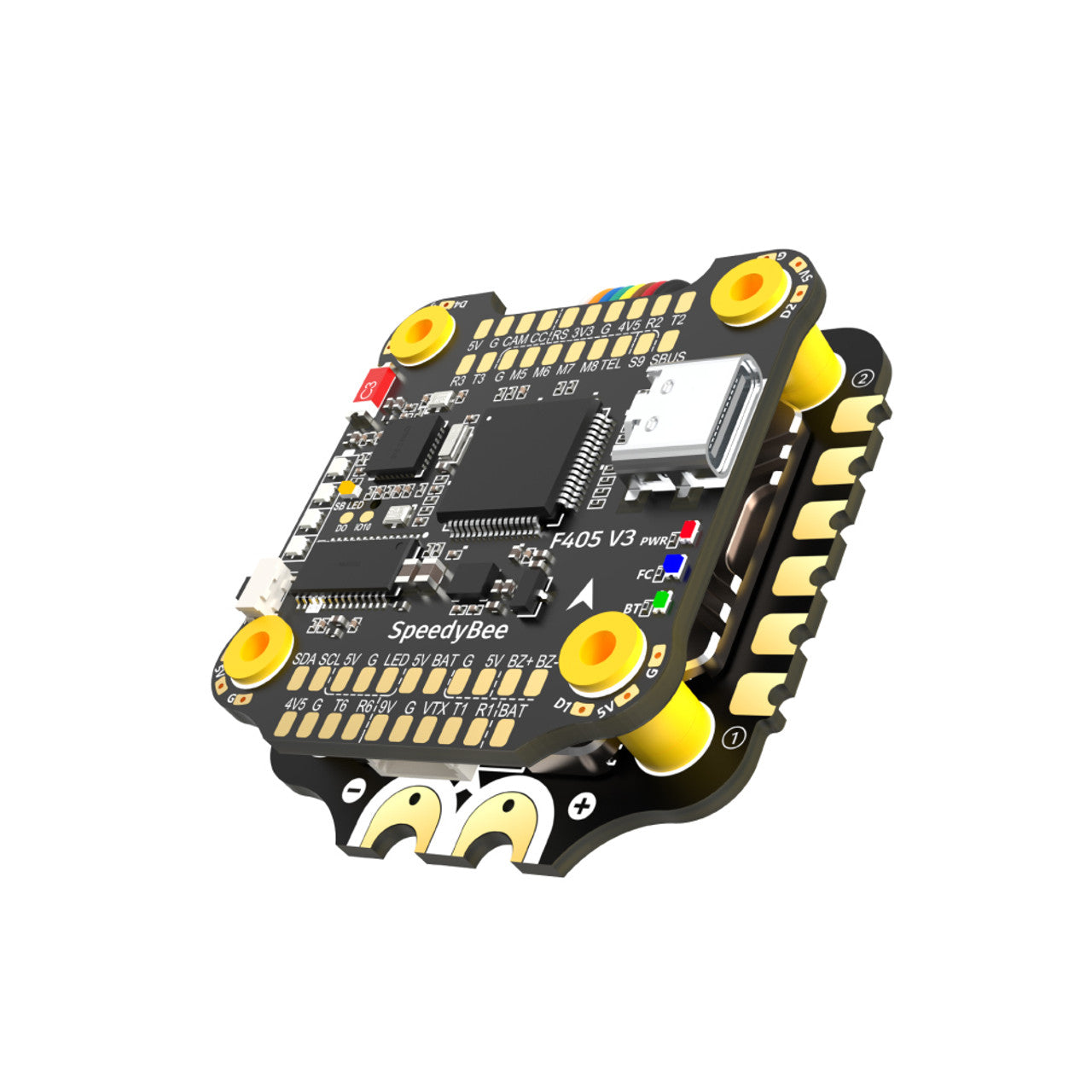

„SpeedyBee F405 V3 BLS 60A 30x30 FC&ESC“ krūvelė
„SpeedyBee F405 V3 BLS 60A 30×30 FC&ESC Stack“ sukurtas siekiant užtikrinti neprilygstamą našumą ir efektyvumą laisvai skraidančiose FPV dronuose. Nesvarbu, ar atliekate sudėtingus manevrus, ar tyrinėjate kūrybines linijas, šis rinkinys suteikia tikslumą ir valdymą, reikalingą akrobatinio skraidymo riboms peržengti. Pažangūs giroskopiniai jutikliai ir išmanūs skrydžio algoritmai užtikrina neprilygstamą stabilumą ir valdymą, leisdami atlikti tikslius manevrus užtikrintai ir preciziškai. Standartinio 30x30 mm formos koeficiento „SpeedyBee“ stackas lengvai tinka daugumai dronų rėmų, kad būtų lengva jį sumontuoti ir nustatyti.
Specifikacijos:

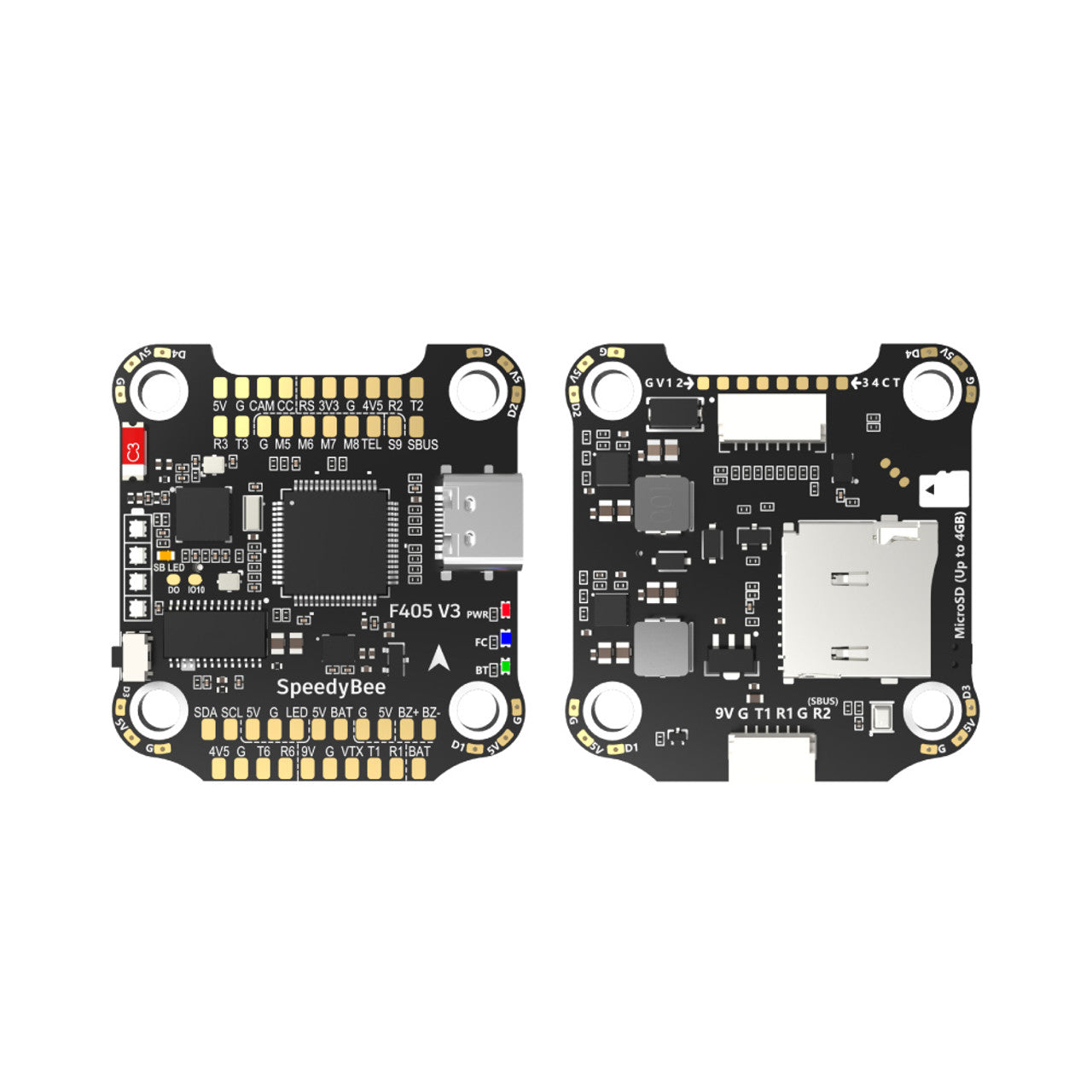

Produkto pavadinimas: „SpeedyBee F405 V3 30x30“ skrydžio valdiklis
Mikrokontroleris: STM32F405
IMU (giroskopas): KMI270
USB prievado tipas: C tipo
Barometras: įmontuotas
OSD lustas: AT7456E lustas
BLE „Bluetooth“: Palaikoma. Naudojama skrydžio valdiklio konfigūracijai (MSP turi būti įjungtas su 115200 baudos greičiu UART4 sistemoje)
WIFI: Nepalaikomas

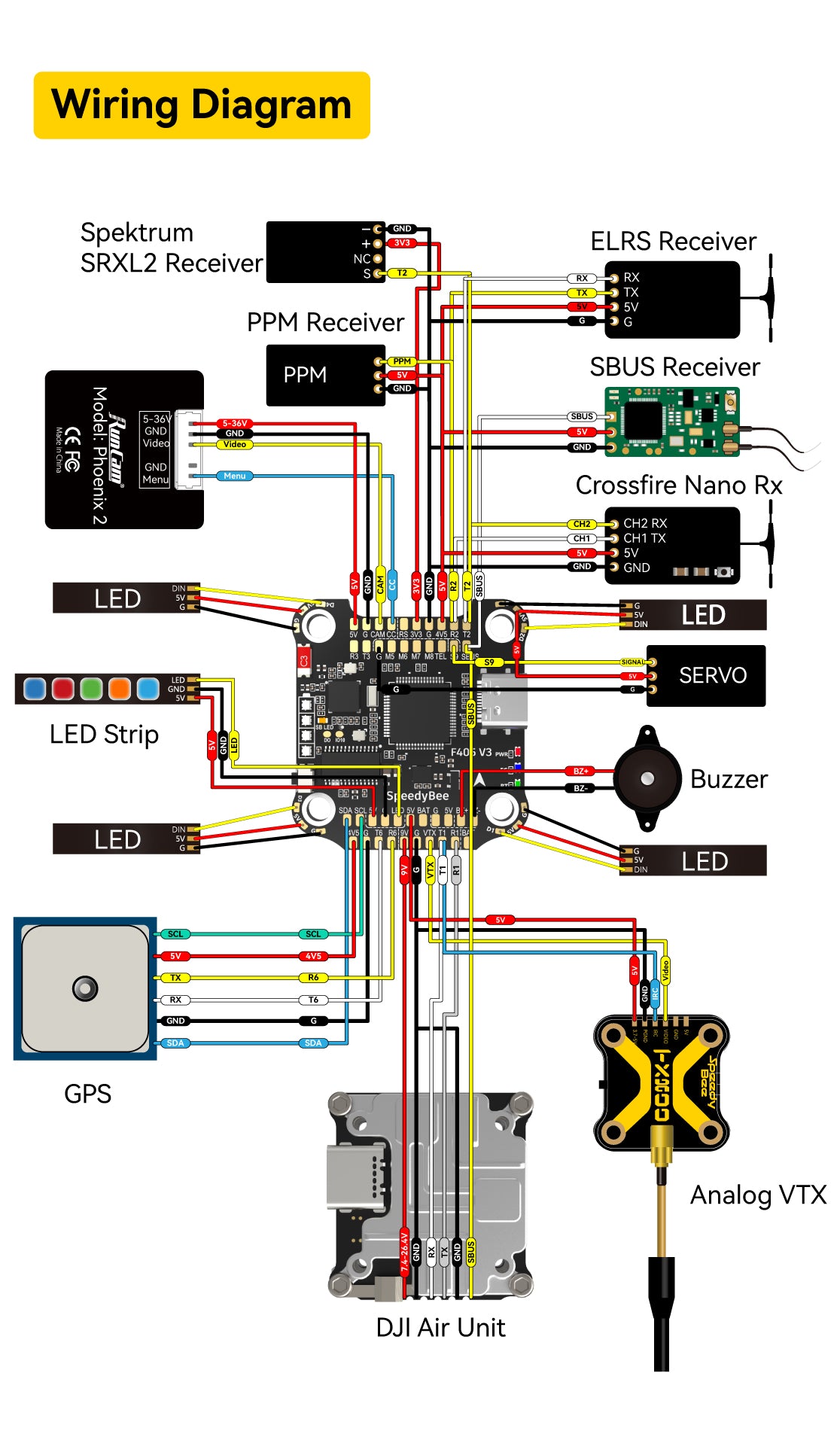

DJI oro įrenginio prijungimo būdas: Palaikomi du būdai: 6 kontaktų jungtis arba tiesioginis litavimas.
„DJI Air Unit“ 6 kontaktų kištukas: Palaikomas. Visiškai suderinamas su „DJI O3“ / „RunCam Link“ / „Caddx Vista“ / „DJI Air Unit V1“, nereikia keisti jokio laido.
„Blackbox MicroSD“ kortelės lizdas: „Betaflight“ programinei įrangai reikalingas standartinis (SDSC) arba didelės talpos (SDHC) „microSD“ kortelės tipas, todėl padidintos talpos (SDXC) kortelės nepalaikomos (daugelis didelės spartos U3 kortelių yra SDXC). Kortelė taip pat TURI būti suformatuota naudojant FAT16 arba FAT32 failų sistemą (rekomenduojama). Taigi, galite naudoti bet kokią mažesnę nei 32 GB SD kortelę, tačiau „Betaflight“ gali atpažinti tik iki 4 GB talpos korteles.
„BetaFlight“ kameros valdymo pultas: taip (CC pultas priekyje)
Srovės jutiklio įvestis: Palaikoma. „SpeedyBee BLS 60A ESC“ nustatykite skalę = 400 ir poslinkį = 0.
Maitinimo įvestis: 3S - 6S Lipo (per G, BAT kontaktus/kontaktus iš 8 kontaktų jungties arba 8 kontaktus apačioje)
5 V išėjimas: 9 5 V išėjimų grupės, keturi +5 V kontaktai ir 1 BZ+ kontaktas (naudojamas garsiniam signalui) priekyje ir 4 LED 5 V kontaktai. Bendra srovės apkrova yra 2 A.
9 V išėjimas: 2 9 V išėjimų grupės: viena +9 V jungtis priekyje, kita – jungtyje apačioje. Bendra srovės apkrova yra 2 A.
3,3 V išvestis: Palaikoma. Skirta imtuvams su 3,3 V įvestimi. Srovės apkrova iki 500 mA.
4,5 V išvestis: Palaikoma. Skirta GPS imtuvui ir moduliui, net jei dažnių valdiklis maitinamas per USB prievadą. Srovės apkrova iki 1 A.
ESC signalas: M1–M4 apačioje ir M5–M8 priekyje.
UART: 6 rinkiniai (UART1, UART2, UART3, UART4 (rezervuota „Bluetooth“ ryšiui)), UART5 (rezervuota ESC telemetrijai), UART6
ESC telemetrija: UART R5
I2C: Palaikoma. SDA ir SCL kontaktai priekyje. Naudojami magnetometrui, sonarui ir kt.
Tradicinis „Betaflight“ LED kilimėlis: Palaikomas. 5 V, G ir LED kilimėliai priekinėje apačioje. Naudojamas WS2812 LED, valdomiems „Betaflight“ programinės įrangos.
Garsinis signalas: BZ+ ir BZ- kontaktai naudojami 5 V garsiniam signalui
Įkrovimo mygtukas: Palaikomas
SSI įvestis: Palaikoma. Priekyje pažymėta RS.
Išmanusis prievadas / F. prievadas: nepalaikomas
Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji), INAV (INAV programinė įranga gali naudoti tik „Multishot“ (rekomenduojama) ir „OneShot125“. Atkreipkite dėmesį, kad „DShot“ nepalaikoma.)
Tikslinės programinės įrangos pavadinimas: SPEEDYBEEF405V3
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)

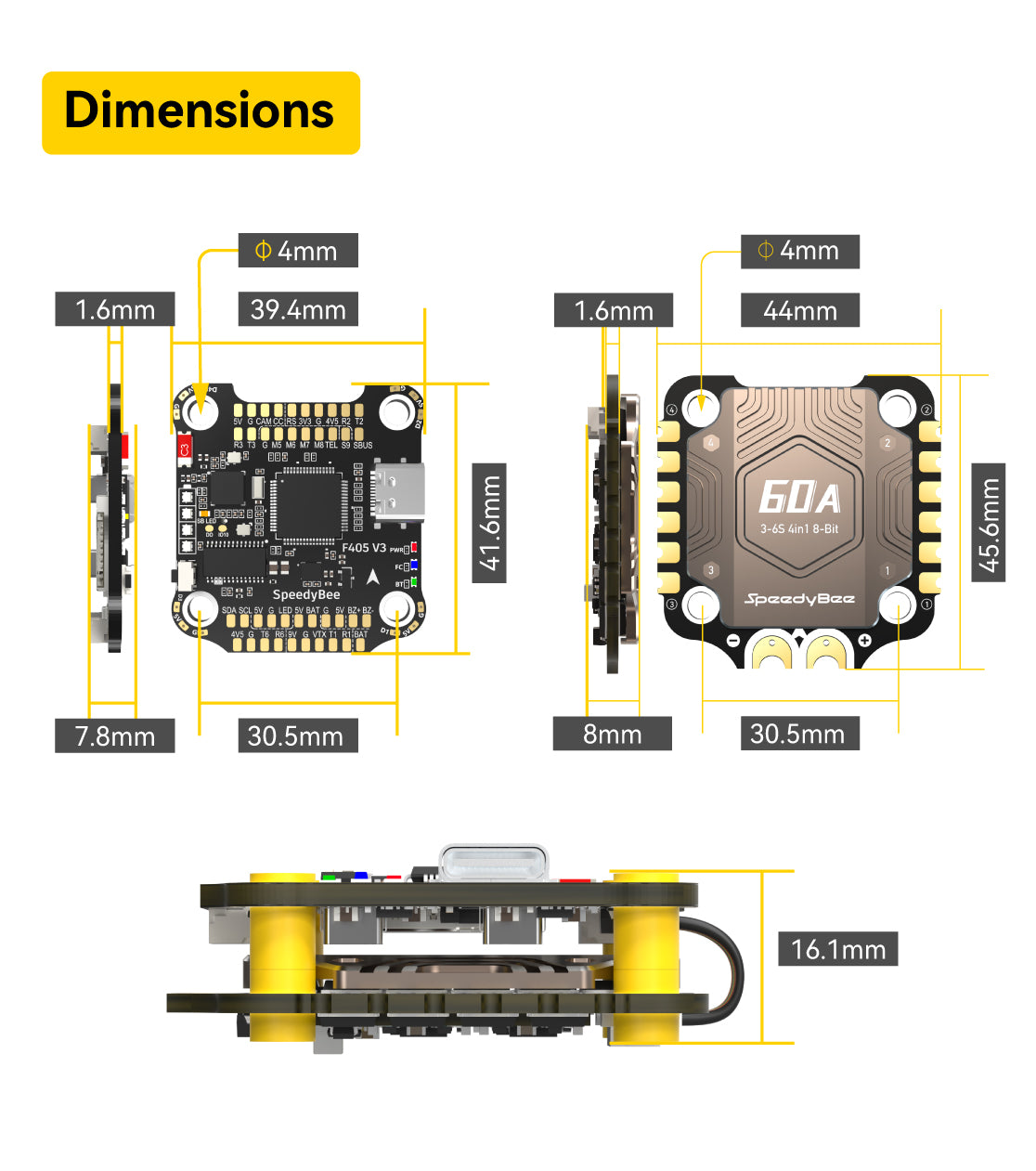

Matmenys: 41,6 (ilgis) x 39,4 (plotis) x 7,8 (aukštis) mm
Svoris: 9,6 g

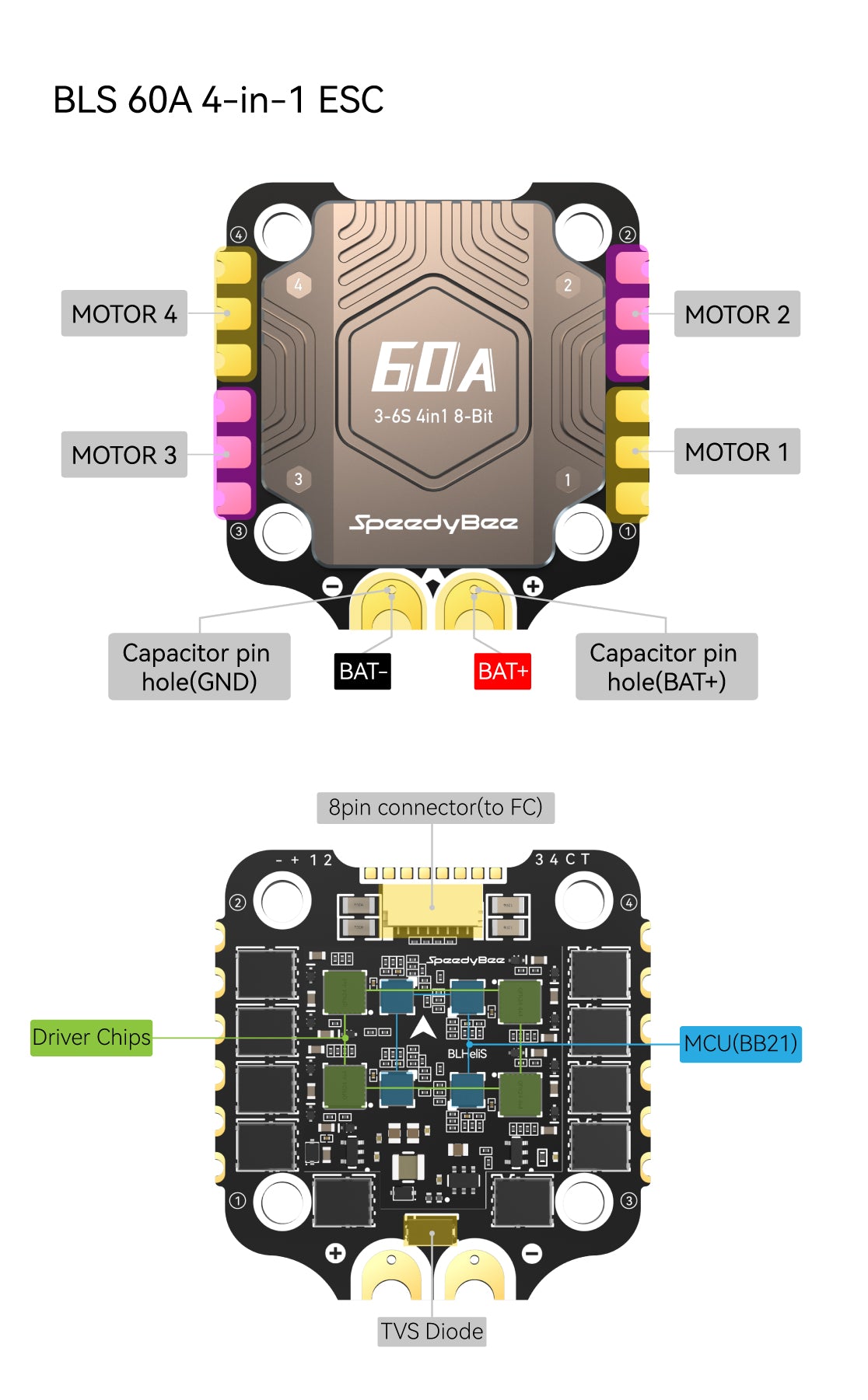

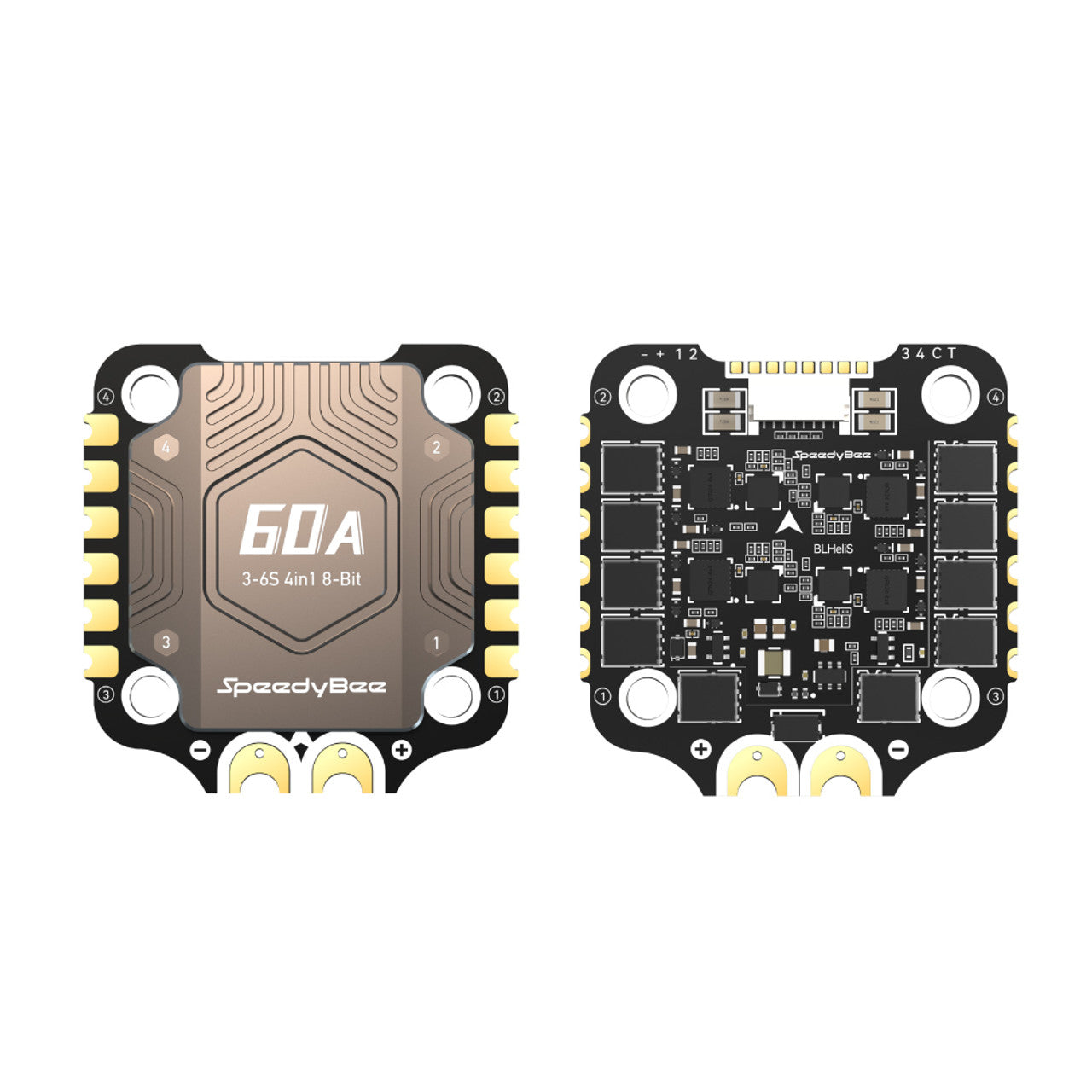

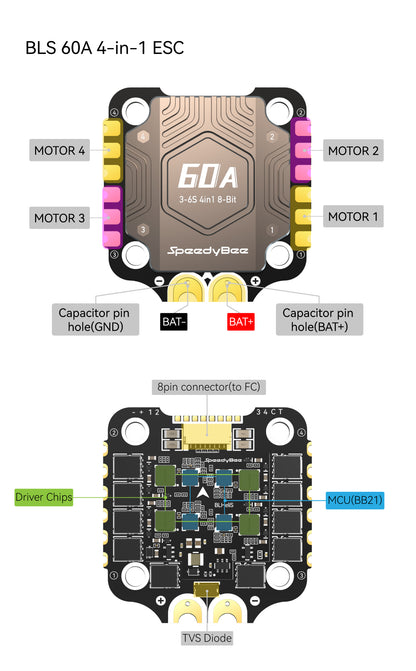

Produkto pavadinimas: SpeedyBee BLS 60A 30x30 4 viename ESC
Programinė įranga: BLHeli_S JH-40
Kompiuterio konfigūratoriaus atsisiuntimo nuoroda: https://esc-configurator.com/
Nuolatinė srovė: 60A * 4
Sprogimo srovė: 80A (10s)
TVS apsaugos diodas: Taip
Išorinis kondensatorius: 1000uF žemo ESR kondensatorius (pridedamas)
ESC protokolas: DSHOT300/600
Maitinimas: 3-6S LiPo
Išėjimo galia: VBAT
Srovės jutiklis: palaikymas (skalė = 400, poslinkis = 0)
ESC telemetrija: nepalaikoma
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 45,6 (ilgis) * 44 (plotis) * 8 mm (aukštis)
Svoris: 23,5 g

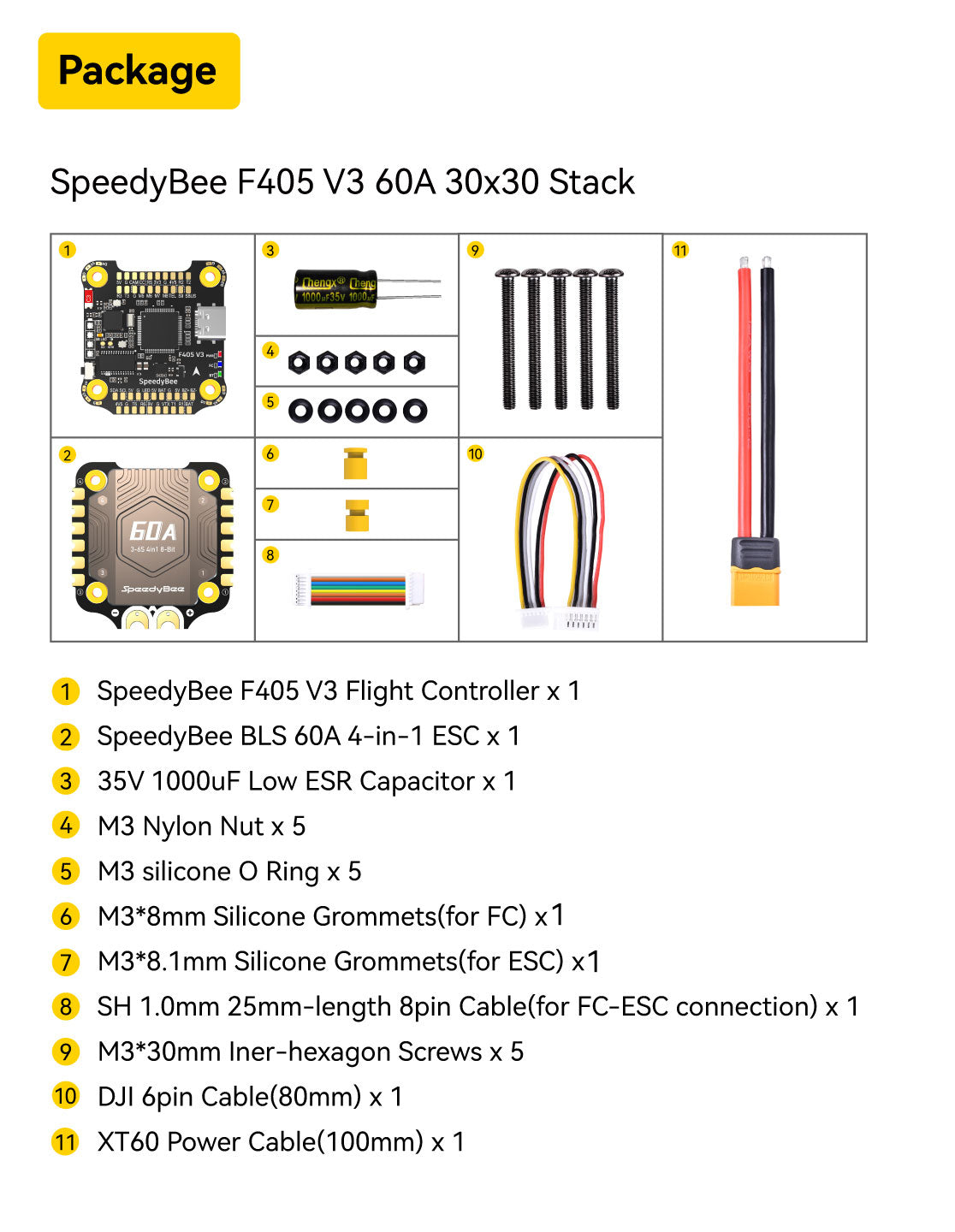

Į paketą įeina:
1x „SpeedyBee F405 V3“ skrydžio valdiklis
1x ESC SpeedyBee BLS 60A 4in1
1x 35V 1000uF žemo ESR kondensatorius
5x M3 nailono veržlė
5x M3 silikoniniai O formos žiedai
1x M3 * 8 mm silikoninės įvorės (FC)
1x M3 * 8,1 mm silikoninės įvorės (ESC)
1 x SH 1.0mm 25mm ilgio 8 kontaktų kabelis (FC-ESC jungčiai)
5x M3 * 30 mm šešiakampiai varžtai su lizdine galvute
1 x DJI 6 kontaktų kabelis (80 mm)
1 x XT60 maitinimo laidas (100 mm)
