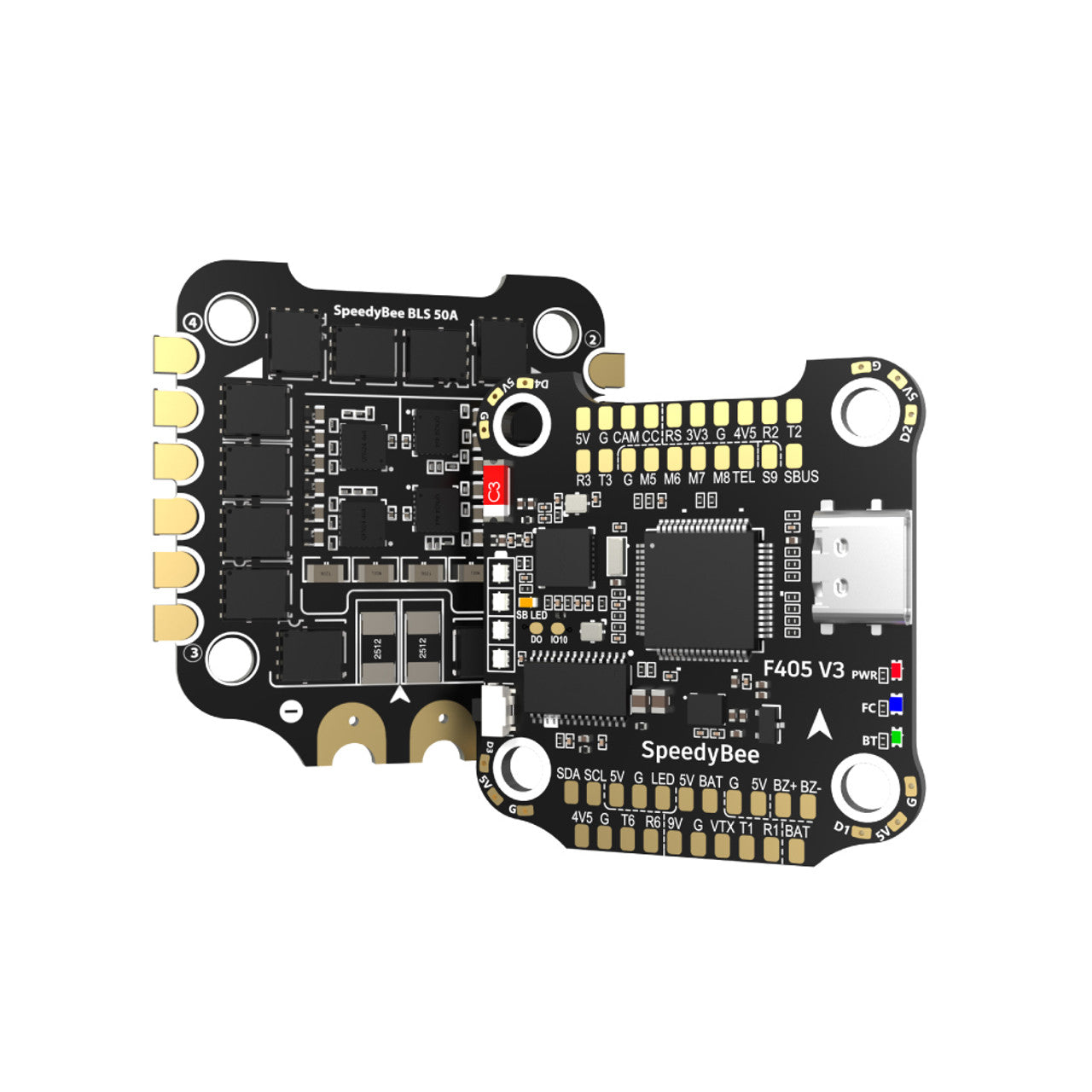

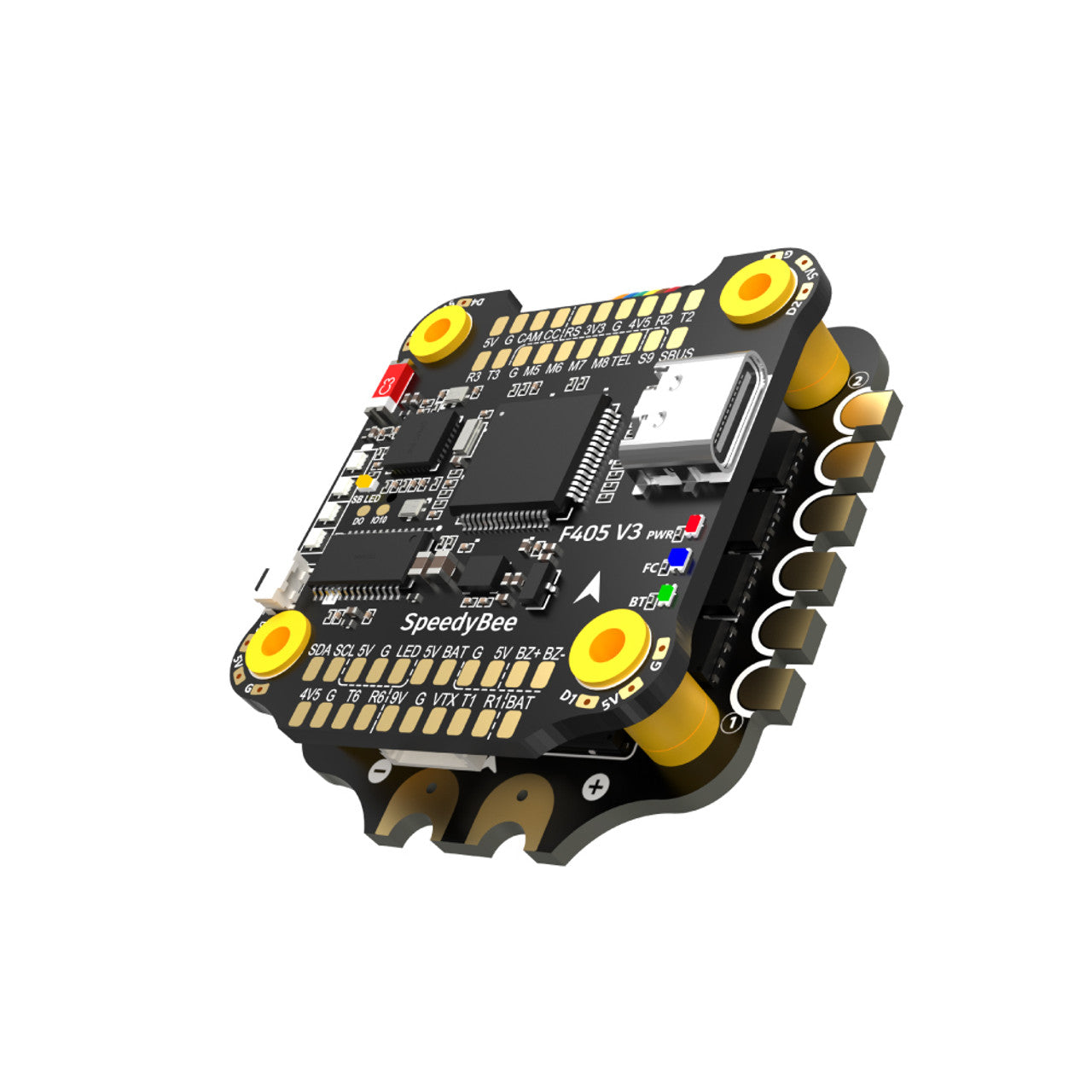

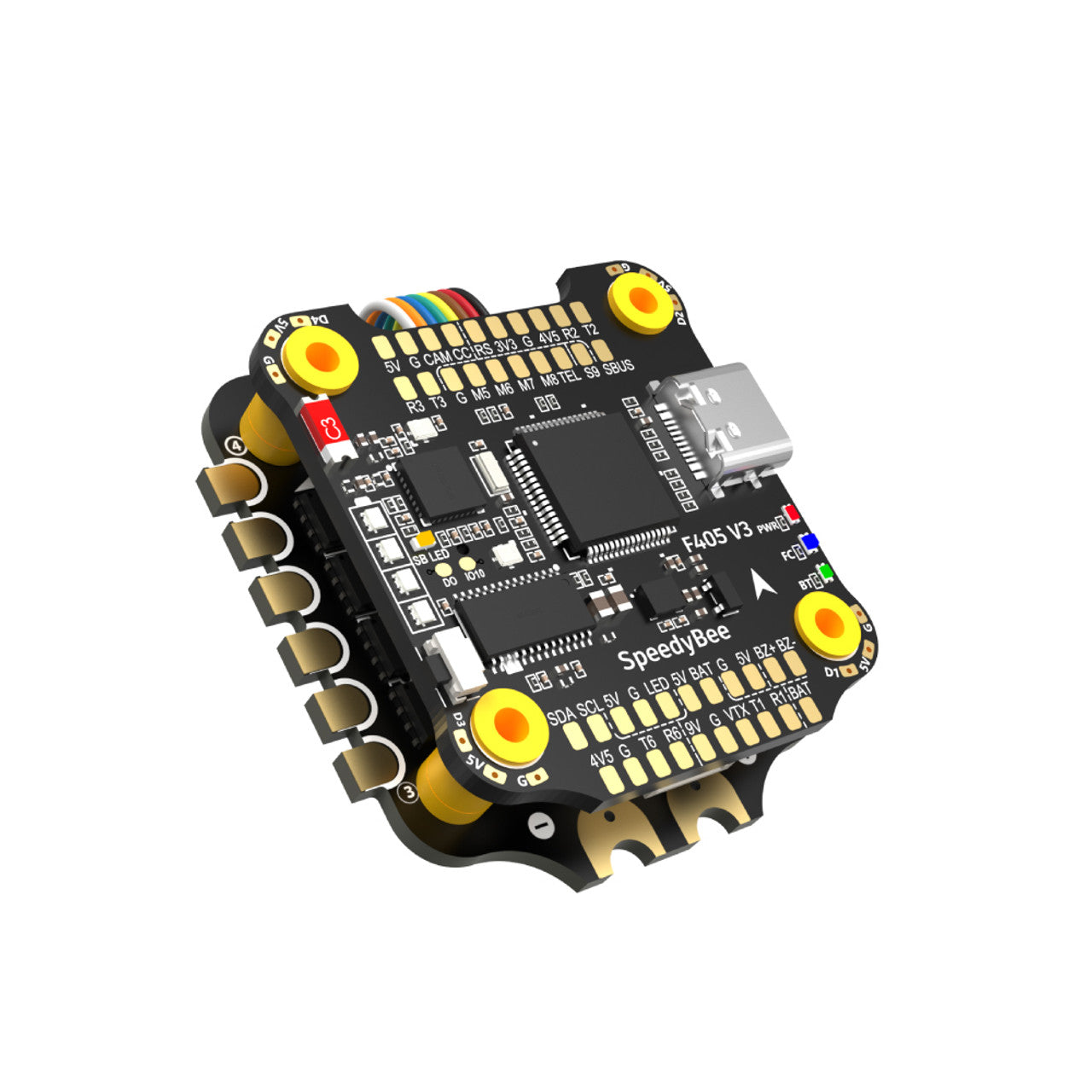

Stack SpeedyBee F405 V3 BLS 50A 30x30 FC&ESC
Pagamintas su tvirtu MCU BB21 ir dideliais variklio padais, kad būtų lengva lituoti. Sukurtas naudojant japoniškus TDK filtro SMT kondensatorius ir integruotą TVS apsaugos diodą, užtikrina sklandų skrydį. Tikra 50 A išėjimo srovė, paruošta 6S varikliams. Su 4 lygių LED akumuliatoriaus indikatoriumi dabar galite skristi bet kur be rūpesčių – net ir be lipo tikrintuvo! Galima naudoti X8, Y6 dronams arba fiksuotų sparnų modeliams konstruoti. Paprasta konfigūruoti naudojant „SpeedyBee“ programėlę.
Specifikacijos:
-Produkto pavadinimas: „SpeedyBee F405 V3 30x30“ skrydžio valdiklis
-MIC: STM32F405
-IMU (giroskopas): KMI270
- USB prievado tipas: C tipo
-Barometras: įmontuotas
-OSD lustas: AT7456E lustas
-BLE „Bluetooth“: Palaikoma. Naudojama skrydžio valdiklio konfigūracijai (MSP turi būti įjungtas su 115200 baudos greičiu UART4 sistemoje)
-WIFI: Nepalaikomas
-DJI oro įrenginio prijungimo būdas: Palaikomi du būdai – 6 kontaktų jungtis arba tiesioginis litavimas.
„DJI Air Unit“ 6 kontaktų kištukas: Palaikomas. Visiškai suderinamas su „DJI O3“ / „RunCam Link“ / „Caddx Vista“ / „DJI Air Unit V1“, nereikia keisti jokio laido.
„Blackbox MicroSD“ kortelės lizdas: *„Betaflight“ programinei įrangai reikalingas standartinis (SDSC) arba didelės talpos (SDHC) „microSD“ kortelės tipas, todėl padidintos talpos (SDXC) kortelės nepalaikomos (daugelis didelės spartos U3 kortelių yra SDXC). Kortelė taip pat TURI būti suformatuota naudojant FAT16 arba FAT32 failų sistemą (rekomenduojama). Taigi, galite naudoti bet kokią SD kortelę, mažesnę nei 32 GB, tačiau „Betaflight“ atpažįsta tik daugiausia 4 GB. Siūlome naudoti šį trečiosios šalies formatavimo įrankį, pasirinkti parinktį „Nepaisyti formato“ ir tada formatuoti kortelę. Taip pat žr. rekomenduojamas SD korteles čia arba įsigykite išbandytas korteles mūsų parduotuvėje.
-„BetaFlight“ kameros valdymo pultas: taip (CC pultas priekyje)
- Srovės jutiklio įvestis: Palaikoma. „SpeedyBee BLS 50A ESC“ nustatykite skalę = 386 ir poslinkį = 0.
- Maitinimo įvestis: 3S - 6S Lipo (per G, BAT kontaktus/kontaktus iš 8 kontaktų jungties arba 8 kontaktus apačioje)
-5 V išėjimas: 9 5 V išėjimų grupės, keturi +5 V kontaktai ir 1 BZ+ kontaktas (naudojamas garsiniam signalui) priekyje ir 4 LED 5 V kontaktai. Bendra srovės apkrova yra 2 A.
-9 V išėjimas: 2 9 V išėjimų grupės: vienas +9 V kontaktas priekyje, o kitas – jungtyje apačioje. Bendra srovės apkrova yra 2 A.
-3,3 V išėjimas: Palaikoma. Skirta imtuvams su 3,3 V įėjimu. Srovės apkrova iki 500 mA.
-4,5 V išėjimas: Palaikomas. Skirtas GPS imtuvui ir moduliui, net jei dažnių keitikliui reikia maitinimo per USB prievadą. Srovės apkrova iki 1 A.
-ESC signalas: M1–M4 apačioje ir M5–M8 priekinėje pusėje.
-UART: 6 rinkiniai (UART1, UART2, UART3, UART4 (rezervuota „Bluetooth“ ryšiui)), UART5 (rezervuota ESC telemetrijai), UART6
-ESC telemetrija: UART R5 (UART5)
-I2C: Palaikoma. SDA ir SCL kontaktai priekyje. Naudojami magnetometrui, sonarui ir kt.
- Tradicinis „Betaflight“ LED kilimėlis: Palaikomas. 5 V, G ir LED kilimėliai priekinėje apačioje. Naudojamas WS2812 LED, valdomam „Betaflight“ programinės įrangos.
-Skambutis: BZ+ ir BZ- kilimėliai naudojami 5 V garsiniam signalui
-BOOT mygtukas: Palaikomas.
[IR]. Vienu metu paspauskite ir laikykite nuspaudę BOOT mygtuką ir įjunkite FC. Tai perjungs FC į DFU režimą, skirtą programinės įrangos perrašymui, kai FC užstringa.
[B]. Kai dažnių juosta įjungta ir veikia budėjimo režimu, mygtuku BOOT galima valdyti LED juosteles, prijungtas prie LED1-LED4 jungčių apačioje. Pagal numatytuosius nustatymus, trumpai paspauskite mygtuką BOOT, kad perjungtumėte LED ekrano režimą. Ilgai paspauskite mygtuką BOOT, kad perjungtumėte tarp „SpeedyBee-LED“ ir BF-LED režimų. BF-LED režimu visas LED1-LED4 juosteles valdys „Betaflight“ programinė įranga.
-RSSI įvestis: Palaikoma. Priekyje pažymėta RS.
-Išmanusis prievadas / F. prievadas: Nepalaikoma
- Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji), INAV (INAV programinė įranga gali naudoti tik „Multishot“ (rekomenduojama) ir „OneShot125“. Atkreipkite dėmesį, kad „DShot“ nepalaikoma.)
- Tikslinės programinės įrangos pavadinimas: SPEEDYBEEF405V3
- Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
-Matmenys: 41,6 (ilgis) x 39,4 (plotis) x 7,8 (aukštis) mm
- Svoris: 9,6 g

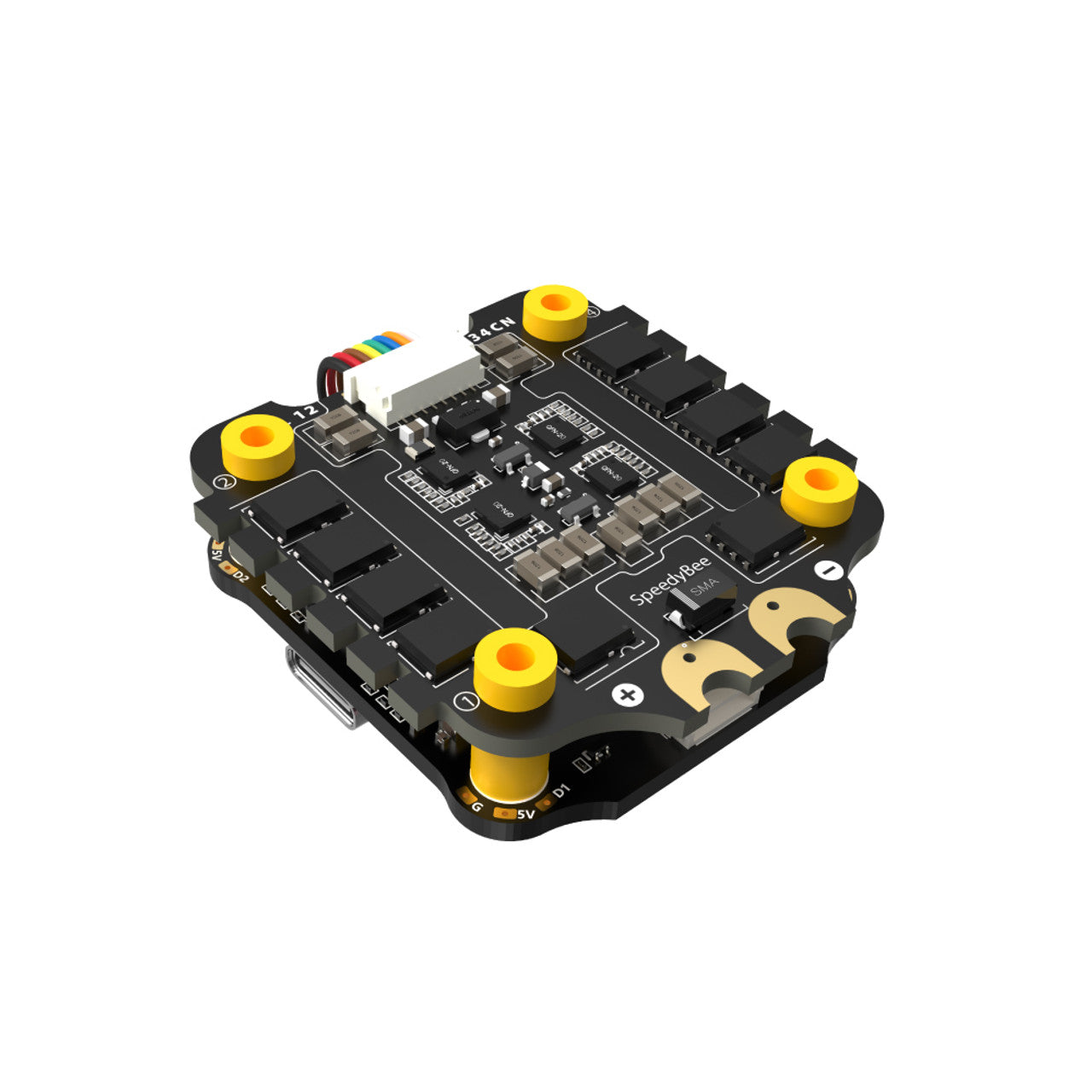

Produkto pavadinimas: „SpeedyBee BLS 50A 30x30 4 viename ESC“
Programinė įranga: BLHeli_S JH50
Belaidė konfigūracija: pilna konfigūracija palaikoma „SpeedyBee“ programėlėje
Kompiuterio konfigūratoriaus atsisiuntimo nuoroda: https://esc-configurator.com/
Nuolatinė srovė: 50A x 4
Sprogimo srovė: 55A (5 sekundės)
TVS apsaugos diodas: Taip
Išorinis kondensatorius: 1000uF žemo ESR kondensatorius (pridedamas)
ESC protokolas: DSHOT300/600
Maitinimas: 3-6S LiPo
Išėjimo galia: VBAT
Srovės jutiklis: palaikymas (skalė = 386, poslinkis = 0)
ESC telemetrija: nepalaikoma
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 45,6 x 44 x 6,1 mm
Svoris: 13,8 g
