„Stack Pilotix“ „pasidaryk pats“ „Stack ELRS915“ rinkinys (F405 FC + 60A ESC)
„Stack Pilotix“ „pasidaryk pats“ „Stack ELRS915“ rinkinys (F405 FC + 60A ESC)
Prekės ženklas: Pilotix
Įprasta kaina
€88,00
Įprasta kaina
€88,00
Išpardavimo kaina
€88,00
Vieneto kaina
/
per
In stock
We have the goods in stock. We usually send the shipment to you within 24 hours of payment. Delivery time usually within two working days.
Nepavyko įkelti atsiėmimo galimybių
Payment methods
- Aprašymas
- Susiję failai
- Diskusija
„Stack Pilotix“ „pasidaryk pats“ „Stack ELRS915“ rinkinys (F405 FC + 60A ESC)
„Pilotix“ „pasidaryk pats“ F460 kaminas
1: „Pilotix DIY F460“ (F405 V3 + 3060 AM32) blokas
-

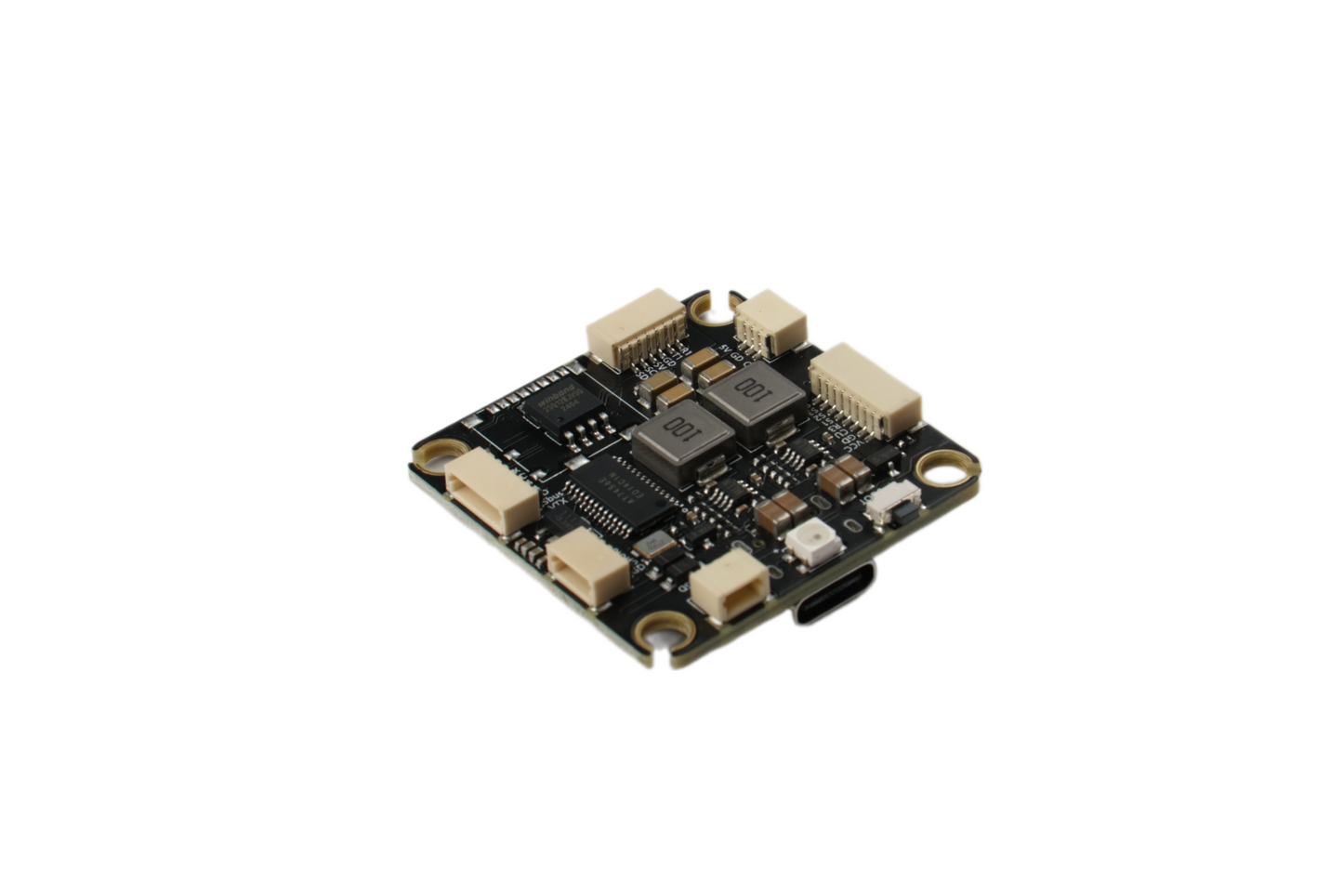

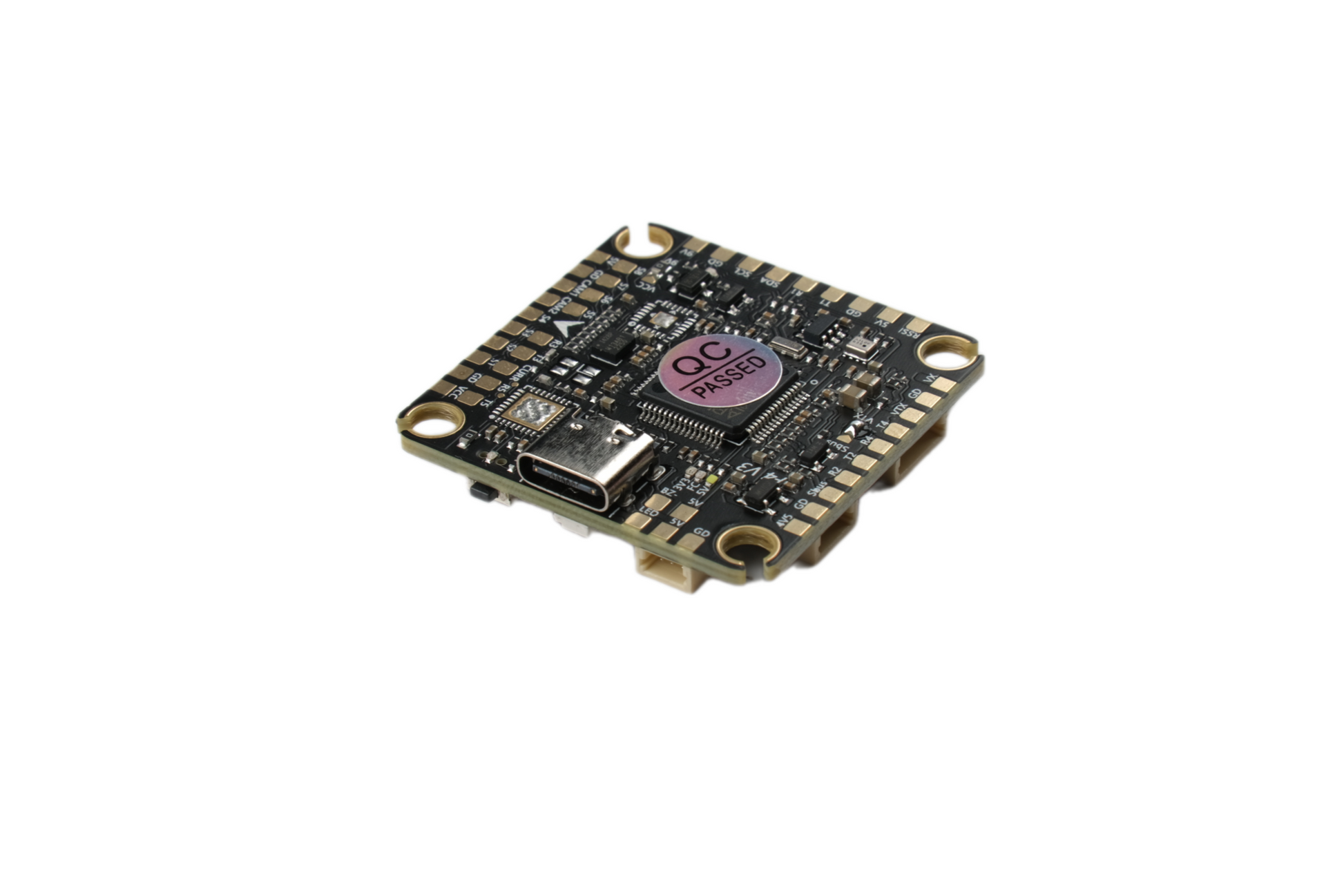

F405 V3 skrydžio valdymas :
- Pagrindinis lustas : STM32F405RGT6
- Giroskopas : ICM42688
- Barometras : SPL06
- Ekrano meniu : Palaikomas
- Juodoji dėžutė : 16 MB / „microSD“
- Variklio išvestis : 8 kanalai
- LED šviesos juosta : Palaikoma
- Garsinis signalas : Palaikomas
- Imtuvo protokolas : ELRS/CRSF/SBUS/Frsky/Futaba/Flysky/TBS Crossfire/DSMX
- Universalus nuoseklusis prievadas : 5 kanalų (pasirinktinai)
- Išėjimo galia : 5 V / 2,5 A, 9 V / 3 A
- USB jungtis : C tipo
- DJI/Vista skaitmeninis „Sky End“ : Palaikoma
- Kameros perjungimas : Palaikomas
- Sbus ir VTX trumpiklių perjungimas : Palaikomas
- 9V ir VCC trumpiklių perjungimas : palaikomas
- Svoris : 9,6 g
- Išoriniai matmenys : 36 mm x 36 mm
- Tvirtinimo angų padėtis : 30,5 mm x 30,5 mm
- Programinės įrangos pavadinimas : AOCODARCF405V3 / AOCODARCF405V3SD
-

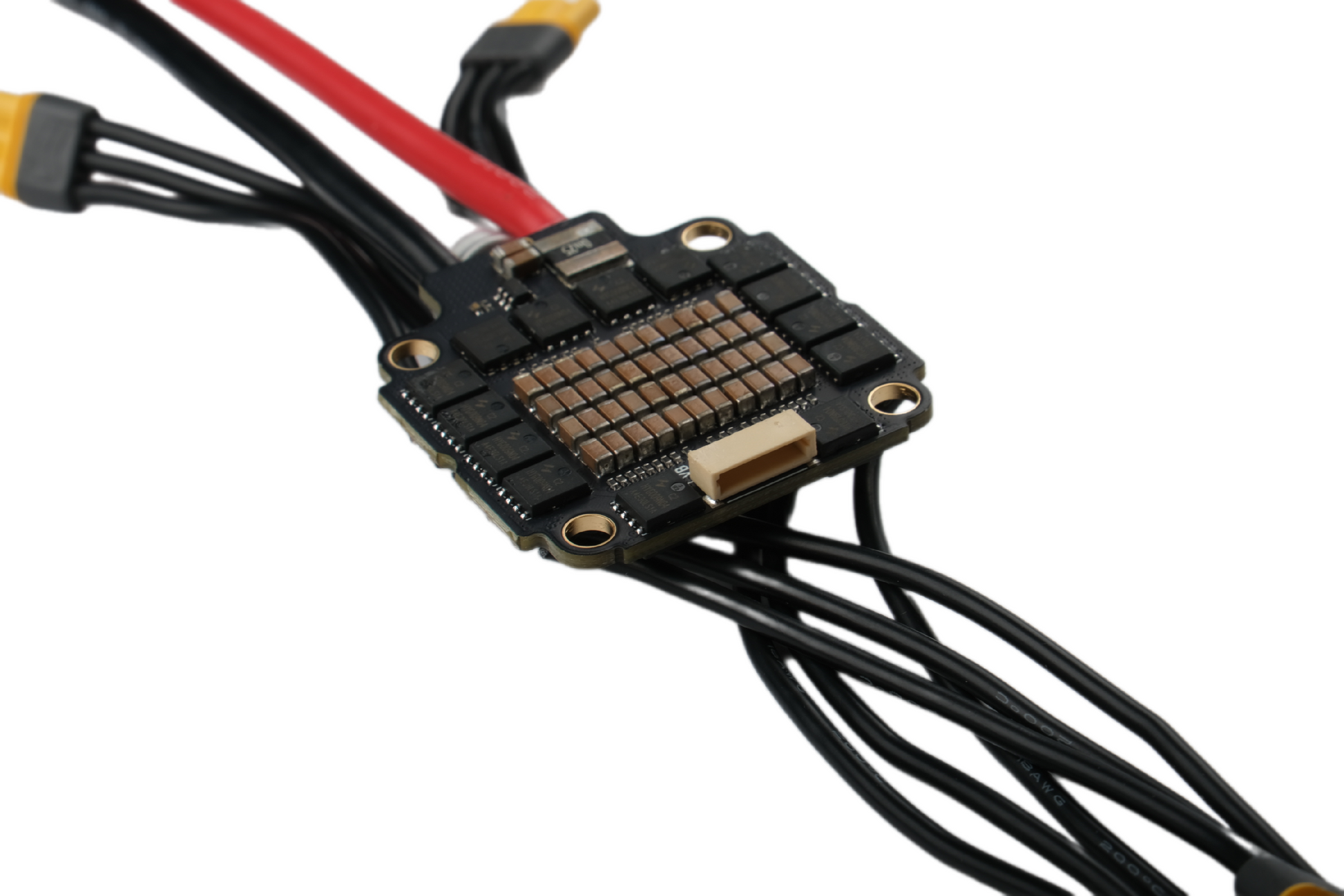

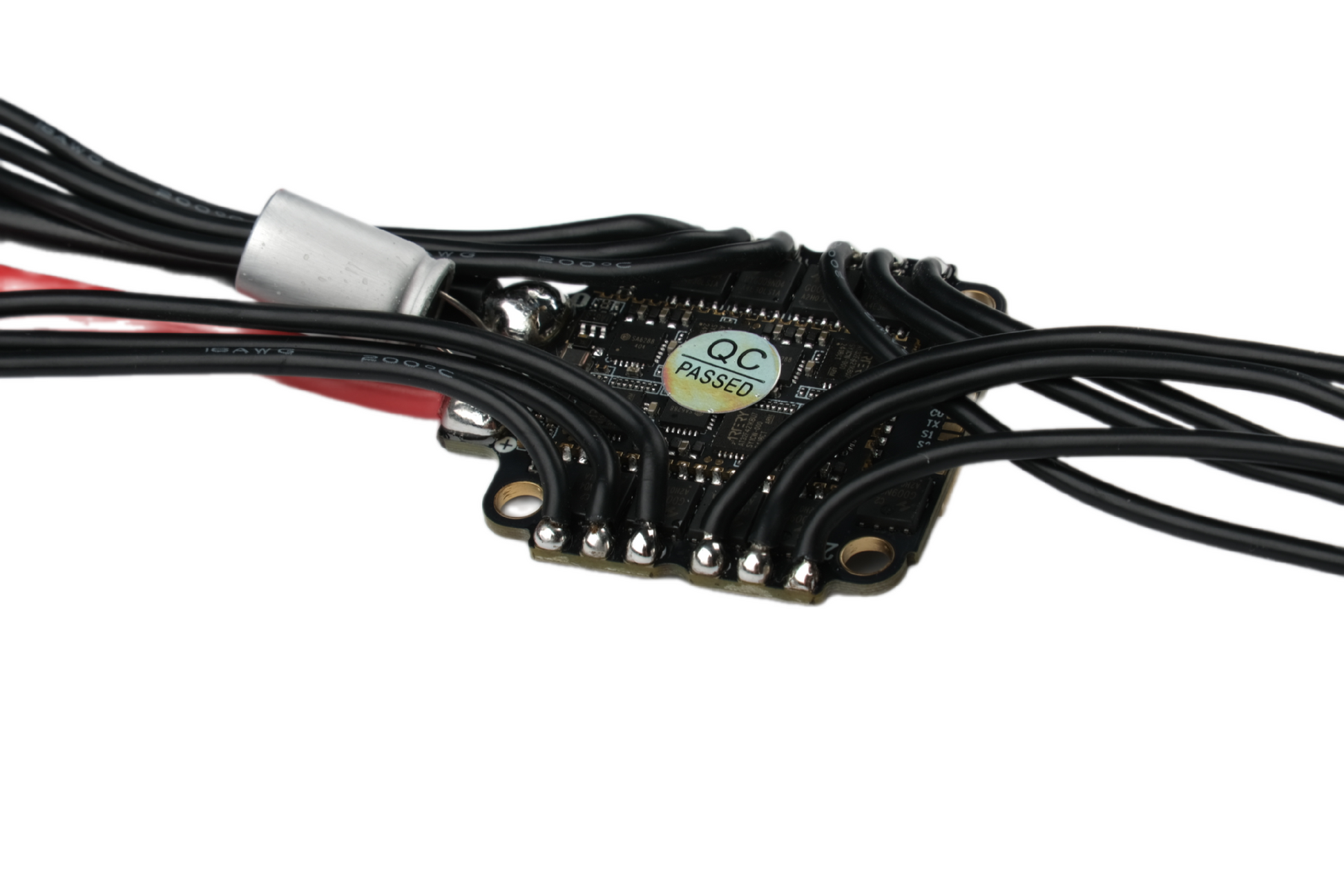

3060 elektroninis valdiklis (ESC) :
- Nuolatinė maksimali srovė : 60A x4
- Momentinė maksimali srovė : 70A x4
- Įėjimo įtampa : 3-6S Lipo
- Elektros paskirstymo protokolas : Dshot300/Dshot600/PWM/Dvikryptis Dshot
- Mikrovaldiklis : AT32F421K8U7
- Integruotas srovės matuoklis : Palaikomas
- ESC telemetrija : Palaikoma
- Programinė įranga : AM32_AT32PB4_540_F421_2.12.hex
- Svoris : 13,9 g
- Išoriniai matmenys : 40 mm x 40,7 mm
- Tvirtinimo skylių padėtis : M3 30,5 mm x 30,5 mm
2: „Pilotix“ „pasidaryk pats“ ELRS915 imtuvas su 915 antena
-

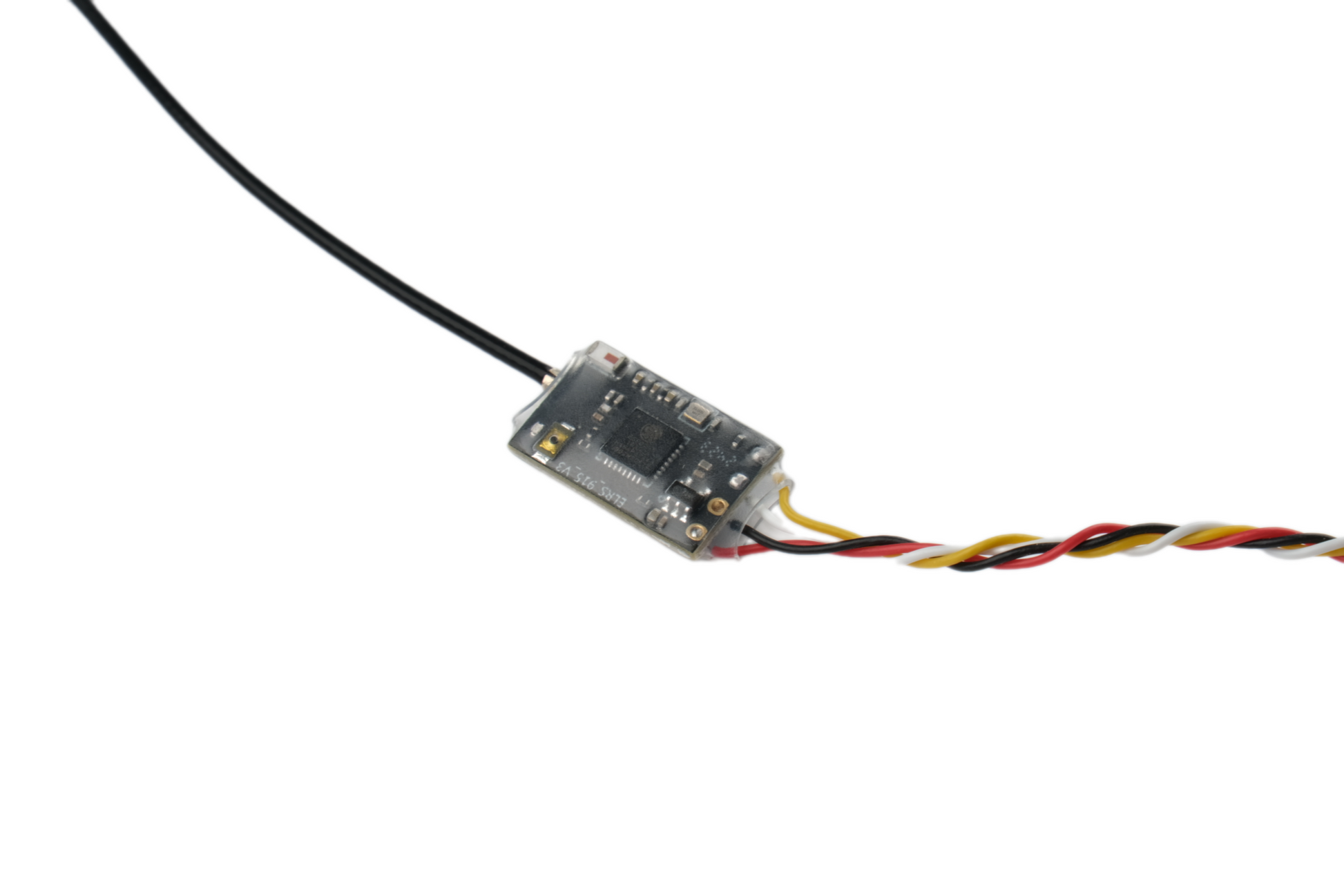

ELRS915 imtuvas :
- Dažnių juosta : 915 MHz
- Telemetrijos išėjimo galia : 17 dBm
- Imtuvo protokolas : CRSF/SBUS ir kt.
- Įėjimo įtampa : +5 V nuolatinė srovė
- PCB matmenys : 22 mm x 14 mm
- Svoris : 1,3 g (be antenos)
- Programinė įranga : BATAFPV SuperD 900MHz RX
- Jungtis : 4 kontaktų kabelis
- Tinka : susiejimui su ELRS915M dažniu
- Dviguba antena : užtikrina stabilesnį priėmimą ir geresnį atsparumą trikdžiams, tinka ilgiems skrydžiams
-
T formos antena 915 :
- Dydis : 148 mm x 70 mm

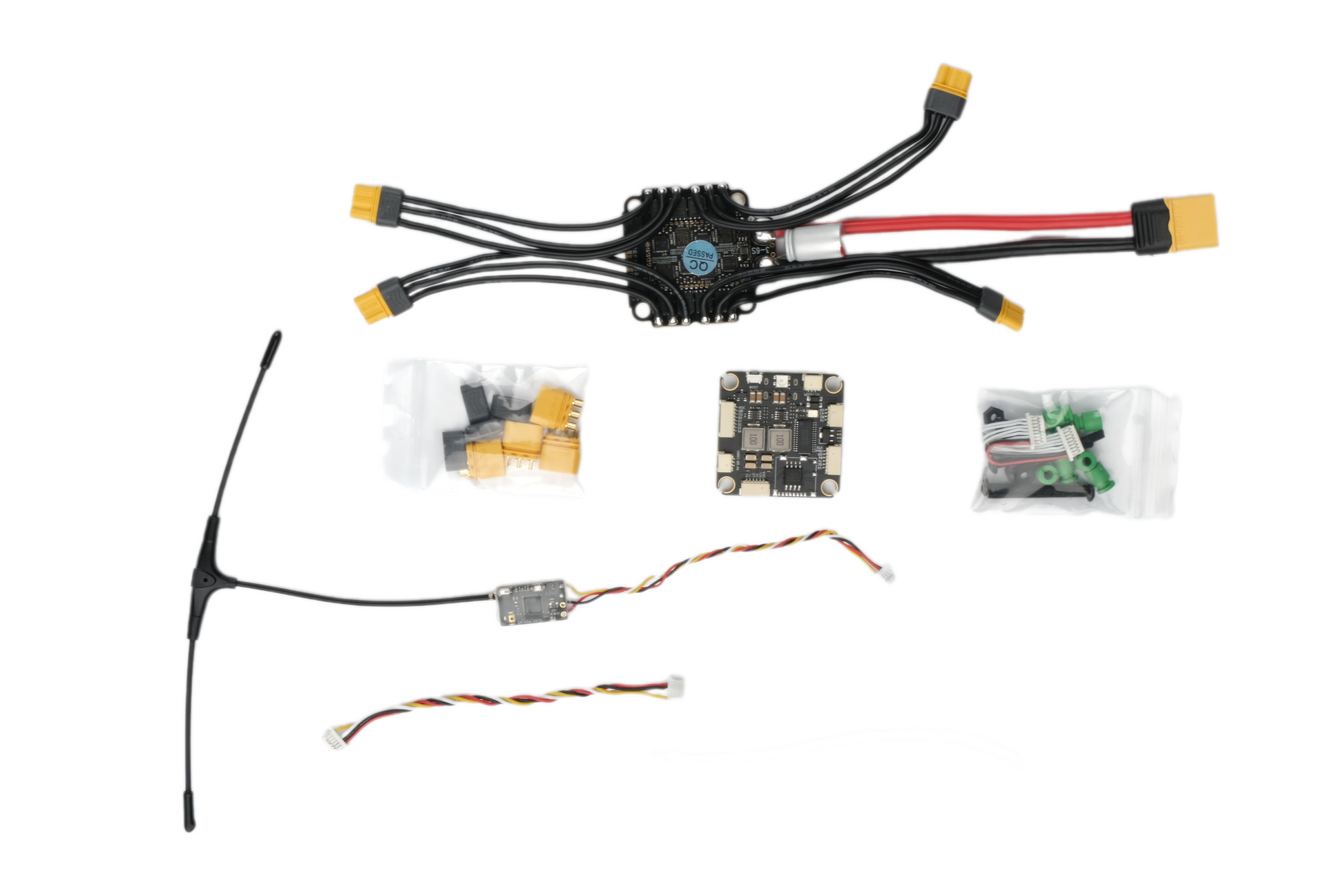

3: Pakuotės turinys:

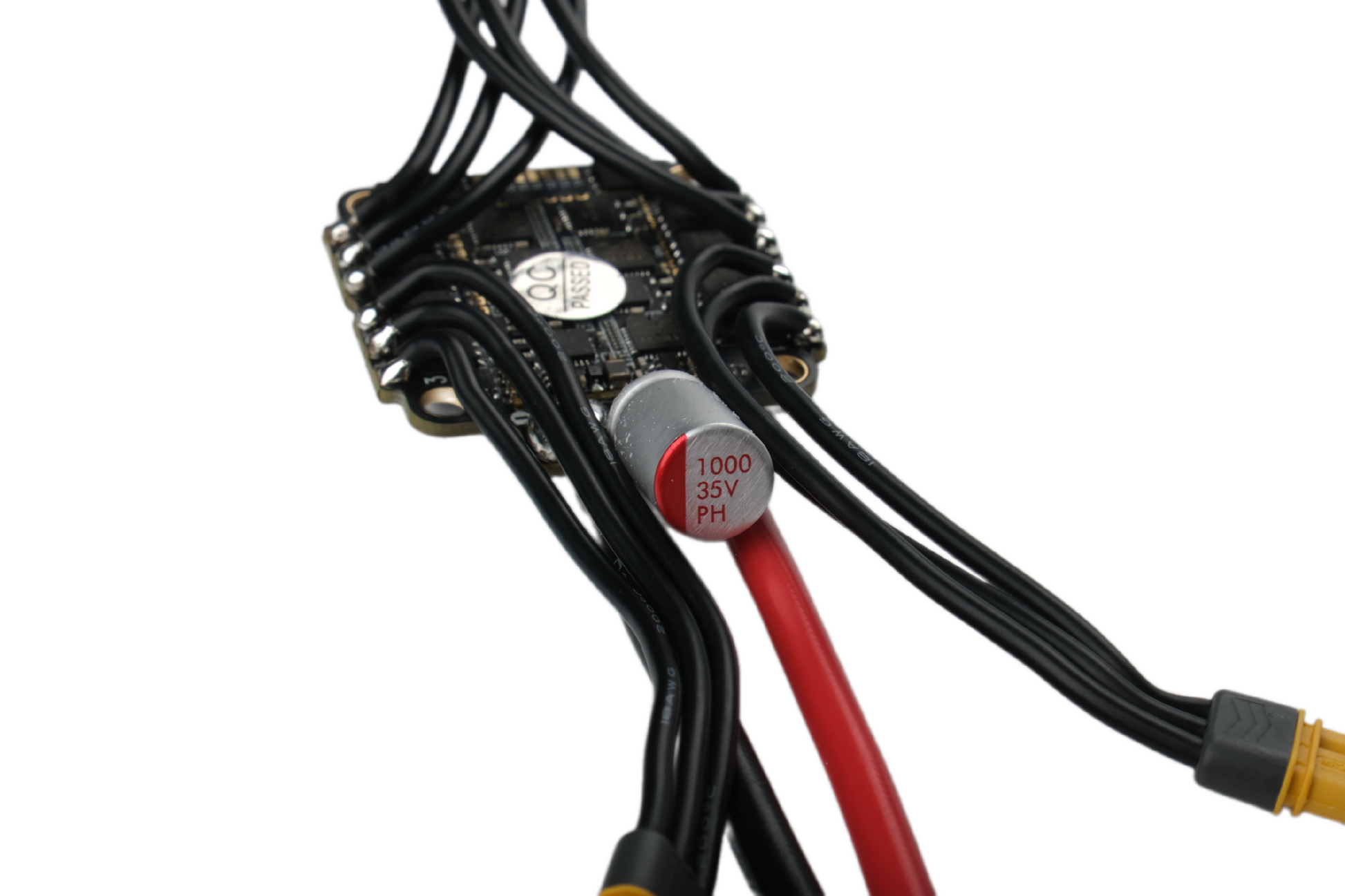

- F405 V3 valdymo blokas (su privirintais 4 MR300 kištukiniais lizdais varikliui / maitinimo kabeliui / 1000uF kietojo elektrolitinio kondensatoriaus *1)
- 3060 AM32 60A elektroninis valdiklis (ESC)
- 8 kontaktų SH1.0 jungiamasis kabelis X1
- ELRS915 imtuvas (su suvirintu 4 kontaktų kabeliu)
- T formos 915 antena
- Variklio jungtis su MR30 lizdine X4
- 3 kontaktų kameros kabelis X1
- 6 kontaktų kabelis, skirtas VTX X1
- M3 metalinės smeigės X4
- Matrica X8
- M3 amortizatoriai X8
