BLITZ H7 Pro valdymo bloko aprašymas
„BLITZ H7 Pro“ valdiklis yra galingas sprendimas dronų entuziastams ir profesionalams. Jis turi dvipusį ekraną , kuris apsaugo valdymo bloką nuo trukdžių ir purvo, užtikrindamas sklandų ir patikimą veikimą net ir sudėtingomis sąlygomis. Nuimamas ekranas leidžia lengvai pakeisti TF kortelę. Turėdamas galingą STM32H743 MCU procesorių, jis palaiko iki 12S įėjimo įtampą ir yra visiškai suderinamas su „ArduPilot“ programine įranga, suteikdamas vartotojams neribotas pritaikymo galimybes. Dėl patobulintos konstrukcijos kokybės ir patogių naudoti funkcijų „BLITZ H7 Pro“ sukurtas geresniam našumui sudėtingose skrydžio situacijose.
Pagrindinės savybės:
- 35x35 mm tvirtinimo angos : suteikia daugiau vietos optimizuoti PCB laidų išvedimą.
- GH1.25 jungtis : pagerina jungties patikimumą ir palengvina surinkimą.
- SD kortelė registravimui : leidžia išsamiai įrašyti skrydžio duomenis analizei.
- Dvipusis ekranavimas : apsaugo nuo trukdžių ir nešvarumų, kurie gali sukelti gedimus.
- Nuimama litavimo plokštė : leidžia lengvai prijungti papildomus periferinius įrenginius pažengusiems vartotojams.
- Aukštos įtampos nuolatinės srovės keitiklis : Palaiko iki 100 V įtampą, kuri užtikrina stabilią įtampą valdikliui ir vaizdo perdavimui.
- Programinės įrangos palaikymas : suderinamas su „Betaflight“ ir „Ardupilot“ programine įranga.
Specifikacijos:
- Mikrovaldiklis : STM32H743
- Giroskopas : ICM42688
- Barometras : DPS310
- Ekrano meniu : AT7456E
- Įėjimo įtampa : 14,8–50,4 V (4S–12S LIPO)
- Juodoji dėžė : SD kortelė
- UART prievadai : 7
- VTX protokolas : „Smartaudio“ / „IRC Tramp“
- Tvirtinimo schema : 35x35mm, φ4
- Matmenys : 42 x 42 x 11,3 mm
- Svoris : 20 g
- Srovės stipris : 5 V 3 A, 12 V 2,5 A
- Beta skrydžio taikinys : IFLIGHT_BLITZ_H7_PRO (BF4.4.2)
- „Ardupilot“ taikinys : „BlitzH743Pro“
Rekomenduojamas prijungimas:
- UART1 : VTX HD/analoginis
- UART2 : Imtuvas
- UART4 : GPS
- UART5 : ESC telemetrija
- 8 Dshot/PWM išėjimai
- 2x I2C : GPS magnetinė jungtis
BLITZ E80 ESC aprašymas
„BLITZ E80 BLHeli Dshot600“ viengubas ESC sukurtas užtikrinti sklandų veikimą ir išskirtinį patvarumą. Jame įrengtas 32 bitų G071 48MHz procesorius ir 11 TDK MLCC kondensatorių (iš viso 420UF) , kurie užtikrina greitesnį reakcijos laiką ir sklandų skrydžio potyrį. Šis ESC skirtas didelėms apkrovoms atlaikyti, nes jame yra 8 sluoksnių PCB su 4OZ vario storiu ir 80A maksimalia išėjimo srove, todėl jis idealiai tinka didelio našumo dronams.
Pagrindinės ESC savybės:
- Įėjimo įtampa 2–8S (daugiausia 8S)
- 80 A išvestis su 8 sluoksnių PCB, kurio vario storis yra 4 OZ, kad būtų patvaresnis.
- 11 TDK MLCC kondensatorių (iš viso 420 UF), užtikrinančių mažesnę pulsaciją ir stabilų veikimą.
- Aukštos kokybės NTMFS5C430NL MOSFET tranzistoriai užtikrina patikimumą.
- 3528 LED maitinimo indikatorius.
- Racionalus išdėstymas su dideliais litavimo taškais ir gerai suprojektuotomis skylėmis geresniam laidumui.
ESC specifikacija:
- Įėjimo įtampa : 2–8S (daugiausia 8S)
- 80A 8 sluoksnių PCB su 4OZ vario storiu
- Kondensatoriai : 11 vnt. TDK MLCC, iš viso 420UF
- MOSFET tranzistorius : NTMFS5C430NL
- LED indikatorius : 1x 3528 LED, rodantis įjungtą maitinimą
ESC funkcija:
- Srovės jutiklis : Taip
- Telemetrijos išvestis : Taip
- Variklio paskirstymas : Taip
- Stovėjimo stabdys : Taip

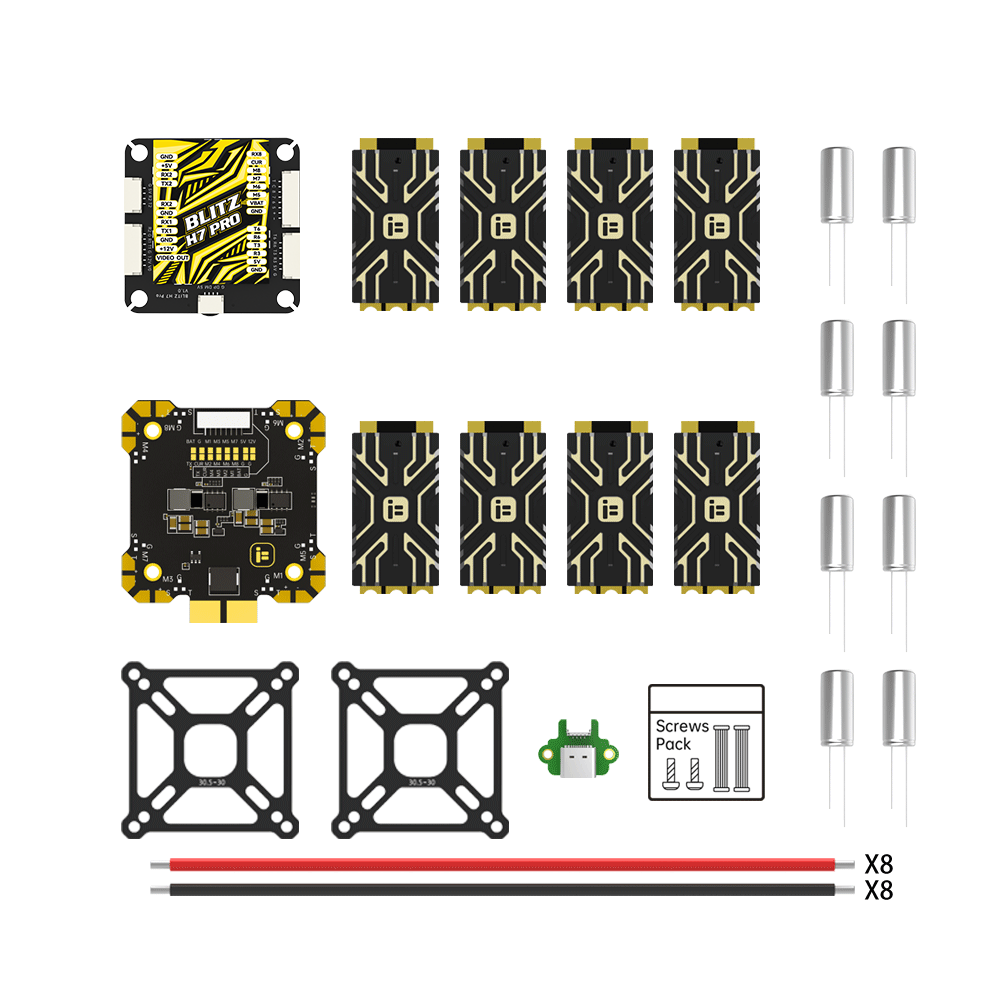

Pakuotė:
1 derinys:
- 1x BLITZ H7 Pro skrydžio valdiklis
- 8x BLITZ E80 viengubas ESC su CNC aliuminio dangteliu
- 8x 50V 1000UF kondensatorius
- 8 maitinimo kabeliai ir ESC signalo laidai
- 2x BLITZ PDB
- 1x Varžtų pakuotė
- 1x USB adapteris
