„Stack iFlight BLITZ H7 Pro Combo“ rinkinys (E80 vienas ESC *4)
Pristatome „BLITZ H7 Pro“ valdymo bloką – galingą įrankį su dvipusiu ekranavimu, kuris ne tik apsaugo nuo trukdžių, bet ir apsaugo įrenginį nuo purvo bei užtikrina sklandų veikimą. Nuimamas skydas leidžia lengvai pakeisti TF kortelę. Patobulintas tvirtu STM32H743 MCU, jis palaiko iki 12S įėjimo įtampą ir yra suderinamas su „ArduPilot“ programine įranga, suteikdamas klientams begalines galimybes. Atnaujinkite į „BLITZ H7 Pro“, kad pasiektumėte neprilygstamą našumą.
FC savybės:
- 35x35 mm tvirtinimo angos suteikia didesnį dydį optimizuotam valdymo bloko PCB laidų montavimui.
- GH1.25 jungties konstrukcija padidina terminalo jungties patikimumą ir užtikrina lengvą surinkimą.
- Naudoja SD kortelę valdymo bloko juodajai dėžei, todėl galima įrašyti daugiau skrydžio duomenų.
- Dvipusis ekranavimas apsaugo nuo trukdžių ir apsaugo valdymo bloką nuo pašalinių objektų sukeltų gedimų.
- Nuimama litavimo plokštė leidžia pažengusiems vartotojams lengvai prijungti papildomus periferinius įrenginius.
- Komplekte yra aukštos įtampos nuolatinės srovės keitiklis su iki 100 V įtampai atspariu lustu, kuris užtikrina stabilią ir patikimą įtampą valdymo blokui ir vaizdo perdavimui.
- Palaiko „Betaflight“ ir „Ardupilot“ programinę įrangą.
FC specifikacijos:
- Produkto pavadinimas: BLITZ H7 Pro skrydžio valdiklis
- Mikrokontroleris: STM32H743
- Giroskopas: ICM42688
- Barometras: DPS310
- Ekrano meniu: AT7456E
- Įėjimo įtampa: 14,8–50,4 V (4S–12S LIPO)
- Juodoji dėžė: SD kortelė
- UART: 7
- „Smartaudio“ / IRC „Tramp VTX“ protokolo palaikymas
- LED valdiklis: Taip
- Garsinio signalo zona: Taip
- Tvirtinimo schema: 35x35mm/φ4
- Matmenys: 42 x 42 x 11,3 mm
- Svoris: 20 g
- Srovės stipris: 5 V 3 A, 12 V 2,5 A
- BF programinės įrangos paskirties vieta: IFLIGHT_BLITZ_H7_PRO (BF4.4.2)
- „Ardupilot“ programinė įranga: „BlitzH743Pro“
Rekomendacijos dėl FC dalyvavimo:
- UART1: skirtas VTX HD/analoginiam signalui
- UART2: imtuvui
- UART4: skirtas GPS
- UART5: ESC telemetrijai
- 8×Dshot/PWM išėjimai
- 2 × I2C GPS Mag
ESC aprašymas: BLITZ E80 BLHeli Dshot600 viengubas ESC sukurtas siekiant užtikrinti sklandų variklių veikimą, puikų stabilumą ir ilgaamžiškumą. Su 32 bitų MCU G071 su 48 MHz dažniu ir 11 vienetų TDK MLCC keraminių kondensatorių, kurių bendra talpa yra 240 UF žemo ESR, jis užtikrina greitesnį atsaką ir sklandesnį skrydžio potyrį.
ESC privalumai:
- Įvestis 2–8S (maks. 8S)
- 80A 8 sluoksnių PCB su 4OZ variu, kad būtų geresnis apkrovimas
- 11 TDK MLCC vienetų, kurių bendra talpa yra 420 UF, mažo ESR kondensatoriai, skirti mažesnei pulsacijai ir didesniam stabilumui
- Aukštos klasės MOSFET NTMFS5C430NL, stabilus ir patikimas
- 1 × 3528 LED maitinimo indikatoriui
- Racionalus išdėstymas, dideli litavimo plotai, įgilintos ir pusapvalės skylės užtikrina sluoksnių sujungimą įjungus maitinimą
ESC specifikacijos:
- Įėjimo įtampa: 2–8S (maks. 8S)
- Maksimali nuolatinė srovė: 80A
- PCB: 8 sluoksniai, 4OZ varis
- Kondensatoriai: 11 vienetų TDK MLCC, bendra talpa 420UF, mažas ESR
- MOSFET: NTMFS5C430NL
- LED: 1 × 3528 maitinimo indikacijai
- Išdėstymas: Racionalus, su dideliais litavimo plotais, įgilintomis ir pusapvalėmis skylėmis patikimam sujungimui
ESC palaikymas:
- Srovės jutiklis
- Telemetrijos išvestis
- Variklio laiko nustatymai
- Sustokite stabdžiu

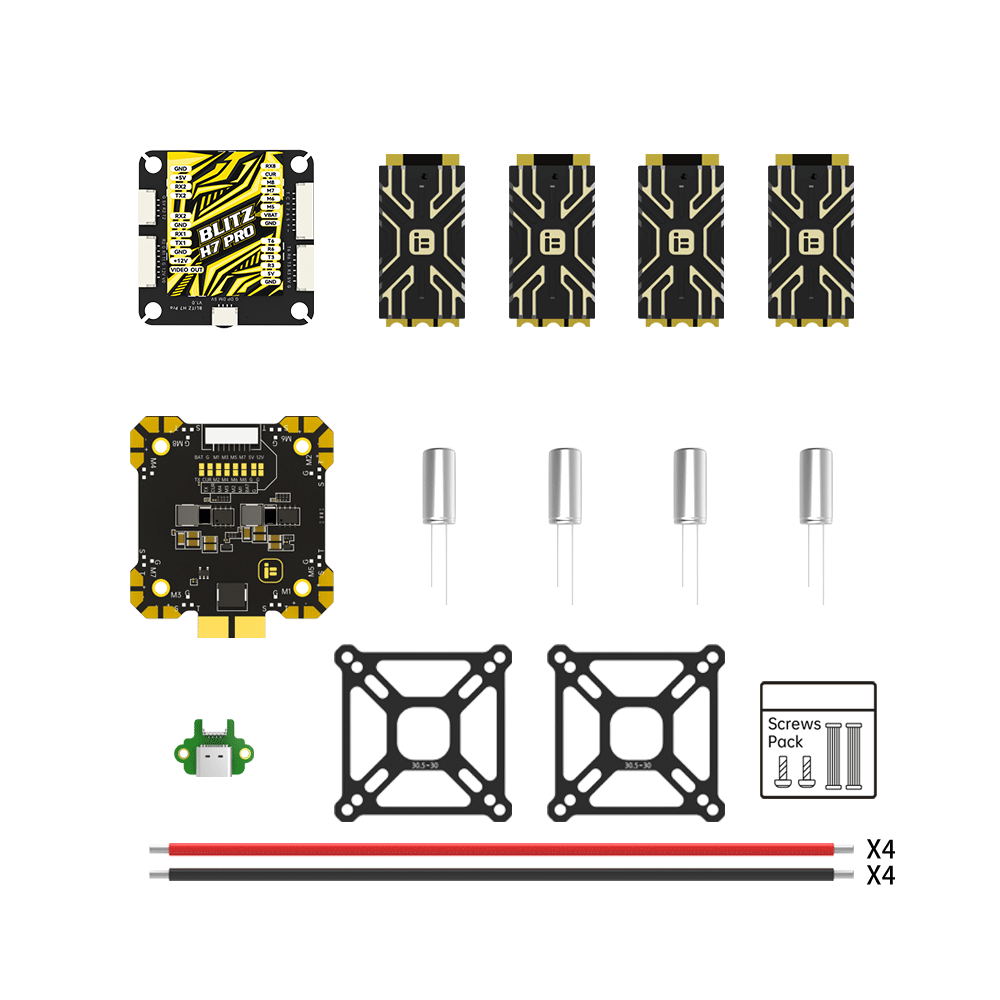

Pakuotės sąrašas:
- 1 x BLITZ H7 Pro skrydžio valdiklis
- 4 x BLITZ E80 viengubo ESC su CNC aliuminio dangteliu (Combo2)
- 4 x 50 V 1000 UF kondensatoriai (Combo2)
- 4 x maitinimo kabeliai ir ESC signalo kabeliai („Combo2“)
- 1 x Varžtų rinkinys
- 1 x USB adapterio plokštė
