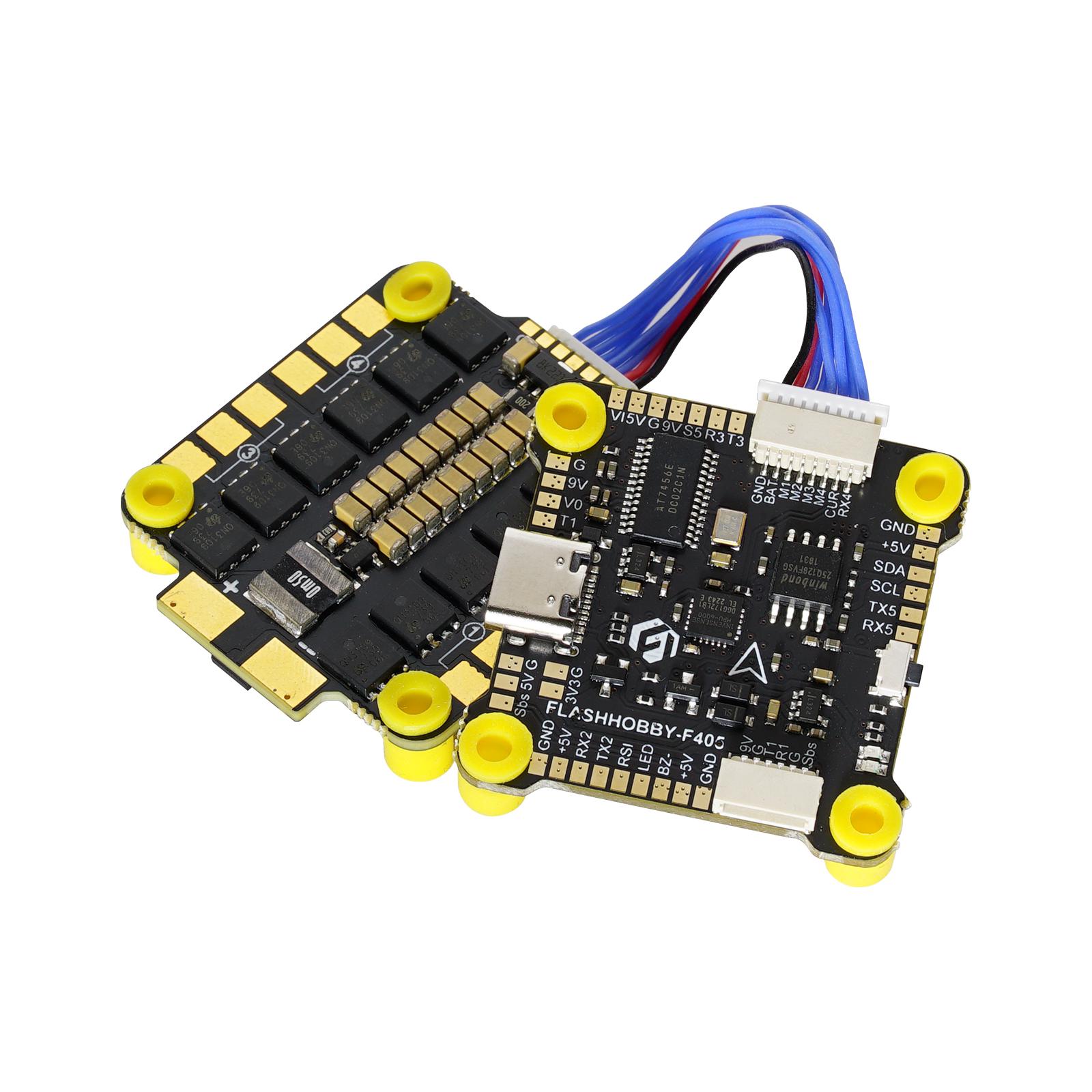

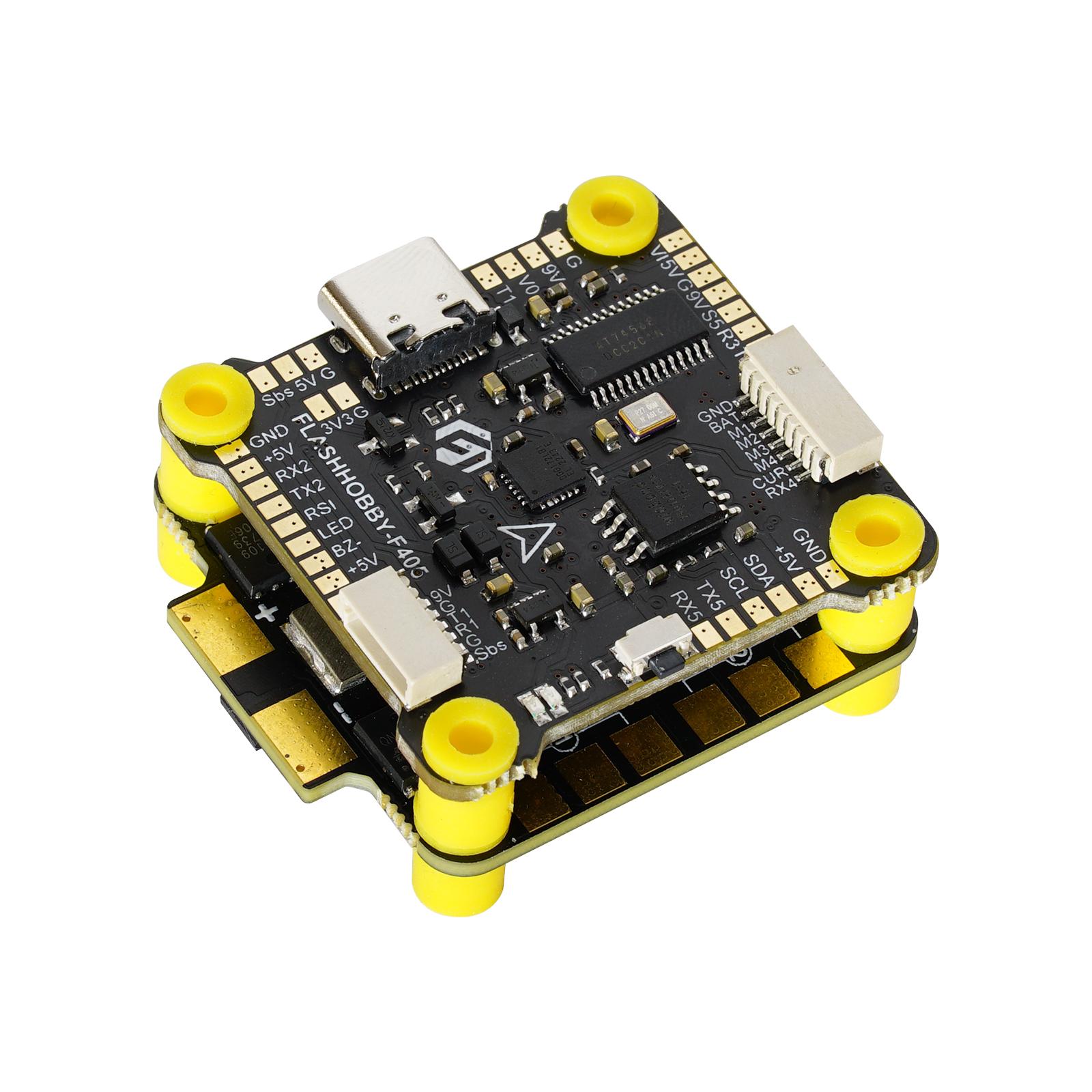

„FlashHobby F4“ valdymo blokas + F55A ESC
Specifikacijos:
Produkto pavadinimas: FLASH HOBBY F405 30.5x30.5 skrydžio valdiklis
Mikrokontroleris: STM32F405
IMU (giroskopas): ICM42688
USB prievado tipas: C tipo
Barometras: BMP280
OSD lustas: „BetaFlight“ OSD su AT7456E lustu

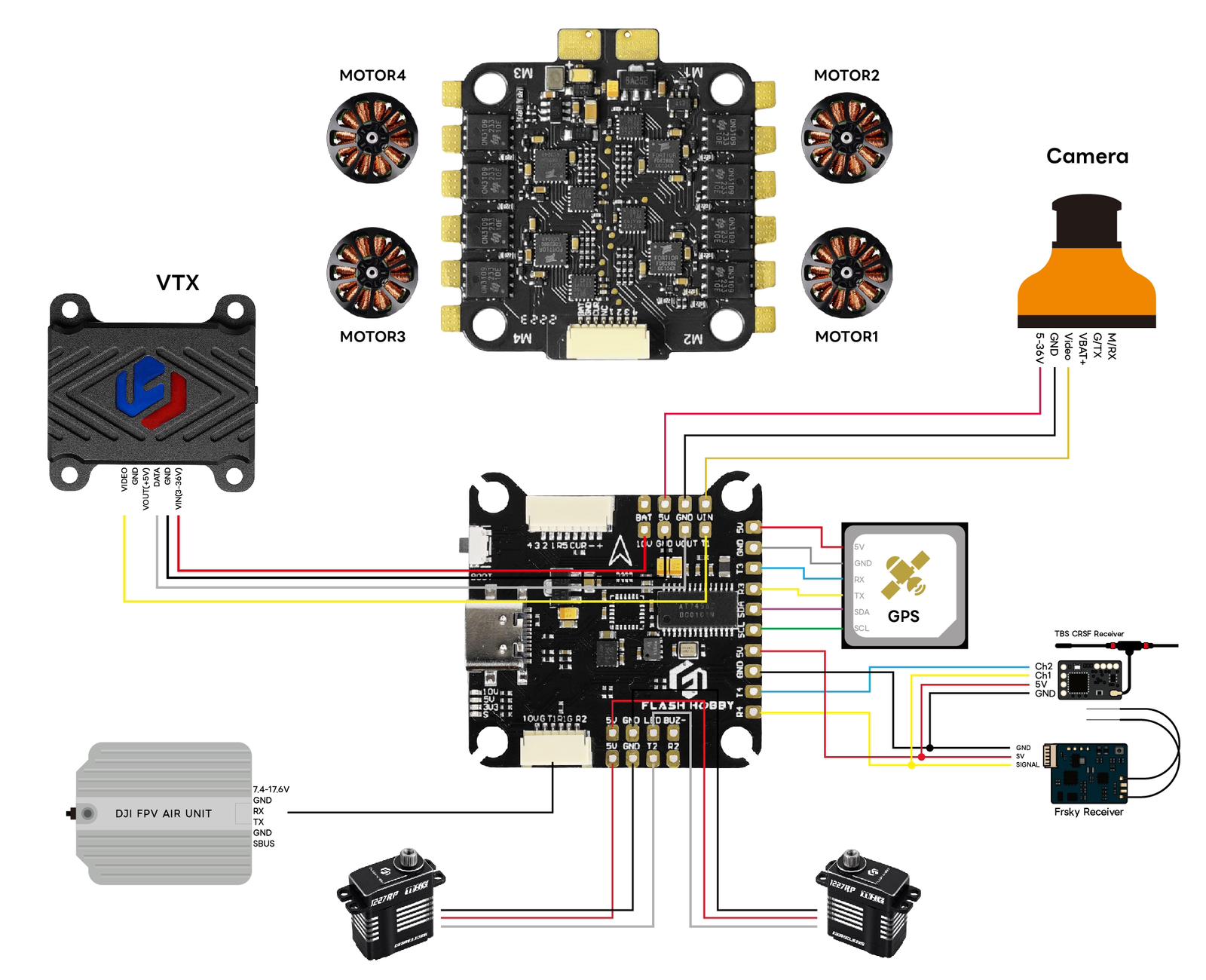

DJI oro įrenginio prijungimo būdas: Palaikomi du būdai: 6 kontaktų jungtis arba tiesioginis litavimas.
DJI 6 kontaktų jungtis: Palaikoma. Visiškai suderinama su DJI O3 / RunCam Link / Caddx Vista / DJI Air Unit V1, nereikia keisti jokio laido.
Juodoji dėžė: 16M juodoji dėžė
Srovės jutiklio įvestis: Palaikoma. 50 A ESC nustatykite skalę = 180, o poslinkį = 0.
Maitinimo įvestis: 3S - 6S Lipo (per ESC 8 kontaktų jungtį)
5 V BEC išėjimas: 5 jungčių 5 V išėjimas, bendra srovės apkrova yra 3 A
9 V išėjimas: 3 grupės po 9 V išėjimą, bendra srovės apkrova yra 2,5 A
3,3 V išėjimas: 1 grupės 3,3 V išėjimas, maksimali srovė yra 300 mA
ESC signalas: M1–M4
UART: 6 rinkiniai (UART2 UART5, UART3), UART6 (skirta SBUS), UART4 (rezervuota ESC telemetrijai), UART1 (rezervuota VTX duomenų nustatymui)
Sbs: Derinimas UART6 kanale
ESC telemetrija: UART R4 (UART4)
I2C: Palaikoma. SDA ir SCL kontaktai priekyje. Naudojami magnetometrui.
LED kilimėlis: Palaikomas. LED, 5 V ir GND kilimėliai yra priekinėje apačioje. Naudojamas WS2812 LED, valdomam „Betaflight“ programinės įrangos.
Garsinis signalas: palaikomas, 5V, BZ kontaktai 5V garsiniam signalui
BOOT mygtukas: Palaikomas.
[IR]. Vienu metu paspauskite ir laikykite nuspaudę BOOT mygtuką ir įjunkite FC. Tai perjungs FC į DFU režimą, skirtą programinės įrangos perrašymui, kai FC užstringa.
[B]. Kai dažnių juosta įjungta ir veikia budėjimo režimu, mygtuku BOOT galima valdyti LED juosteles, prijungtas prie LED1-LED4 jungčių apačioje. Pagal numatytuosius nustatymus, trumpai paspauskite mygtuką BOOT, kad perjungtumėte LED ekrano režimą. Ilgai paspauskite mygtuką BOOT, kad perjungtumėte tarp „SpeedyBee-LED“ ir BF-LED režimų. BF-LED režimu visas LED1-LED4 juosteles valdys „Betaflight“ programinė įranga.
Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji),
Tikslinės programinės įrangos pavadinimas: STM32F405

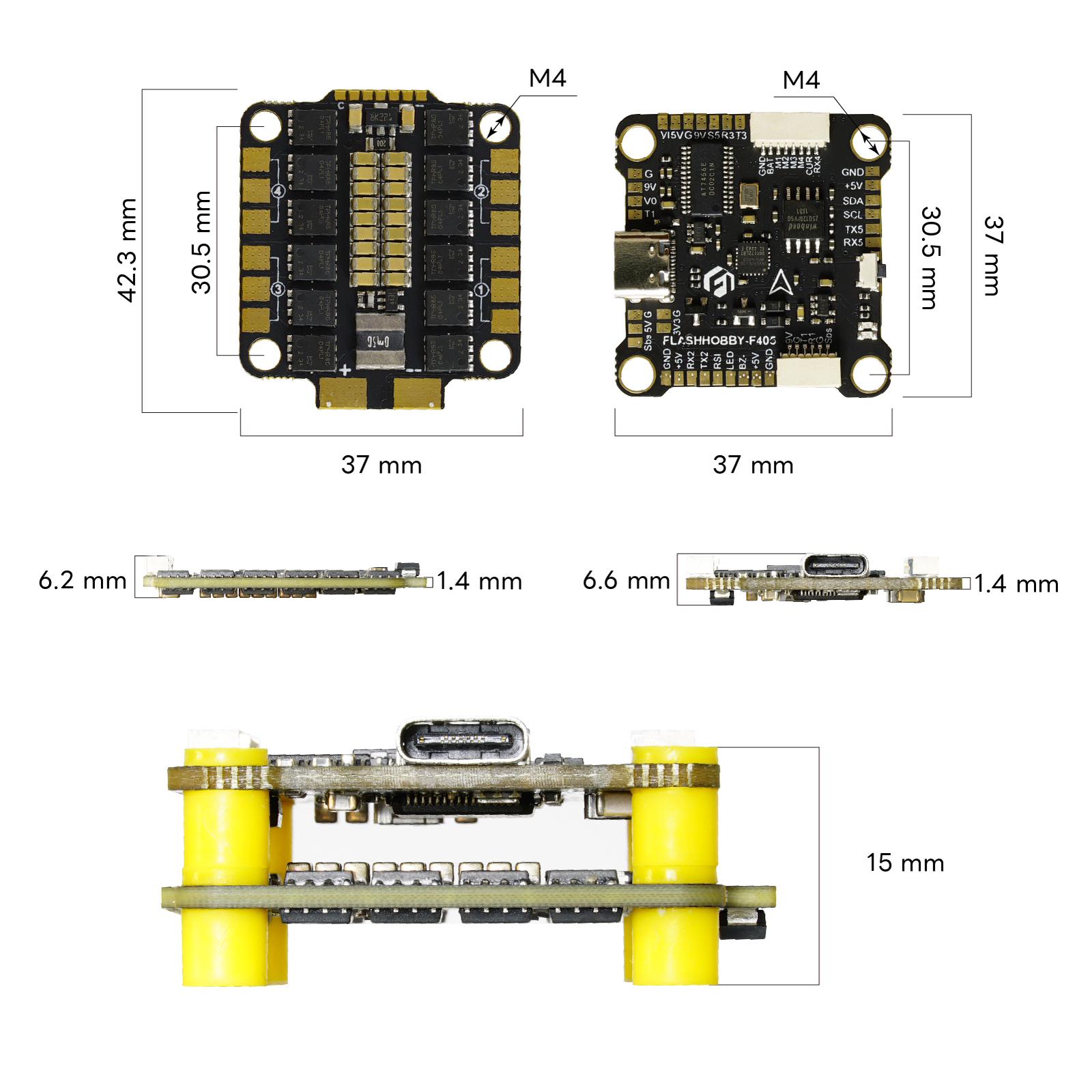

Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 37 (ilgis) x 37 (plotis) x 6,6 (aukštis) mm
Svoris: 7,5 g
Produkto pavadinimas: FLASH HOBBY BLS 60A 30.5x30.5 4in1 ESC
Programinė įranga: BLS 16.7
Kompiuterio konfigūratoriaus atsisiuntimo nuoroda: https://esc-configurator.com/
Nuolatinė srovė: 60A * 4
Sprogimo srovė: 65A (5 sekundės)
TVS apsaugos diodas: Taip
Išorinis kondensatorius: 35V560uF žemo ESR kondensatorius (pridedamas)
ESC protokolas: DSHOT300/600
Maitinimas: 3-6S LiPo
Išėjimo galia: VBAT
Srovės jutiklis: palaikymas (skalė = 180, poslinkis = 0)
ESC telemetrija: nepalaikoma
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Matmenys: 42,3 (G) * 37 (P) * 6,2 mm (A)
Svoris: 12 g

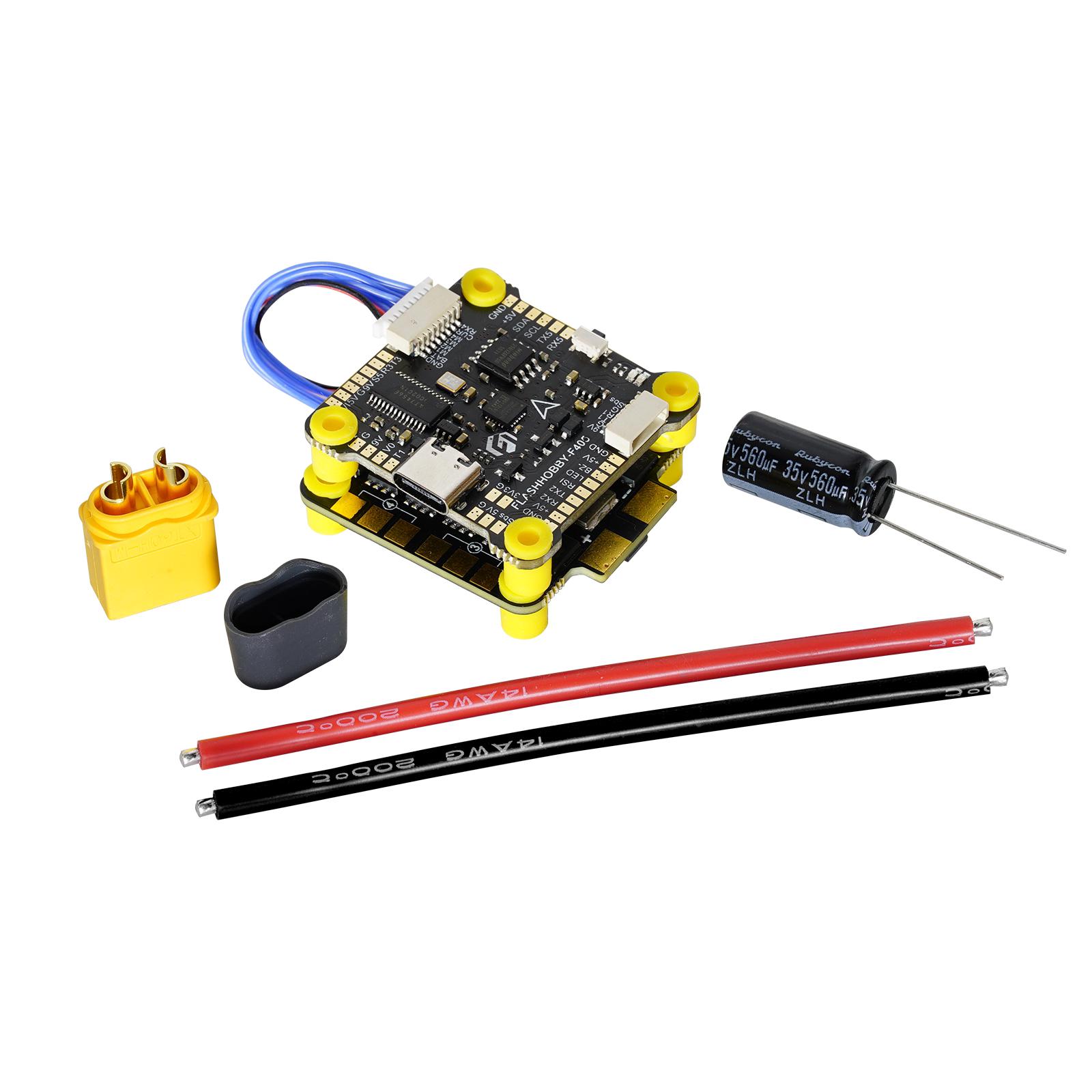

Į paketą įeina:
1x „FlashHobby F4“ valdymo blokas + F55A ESC
