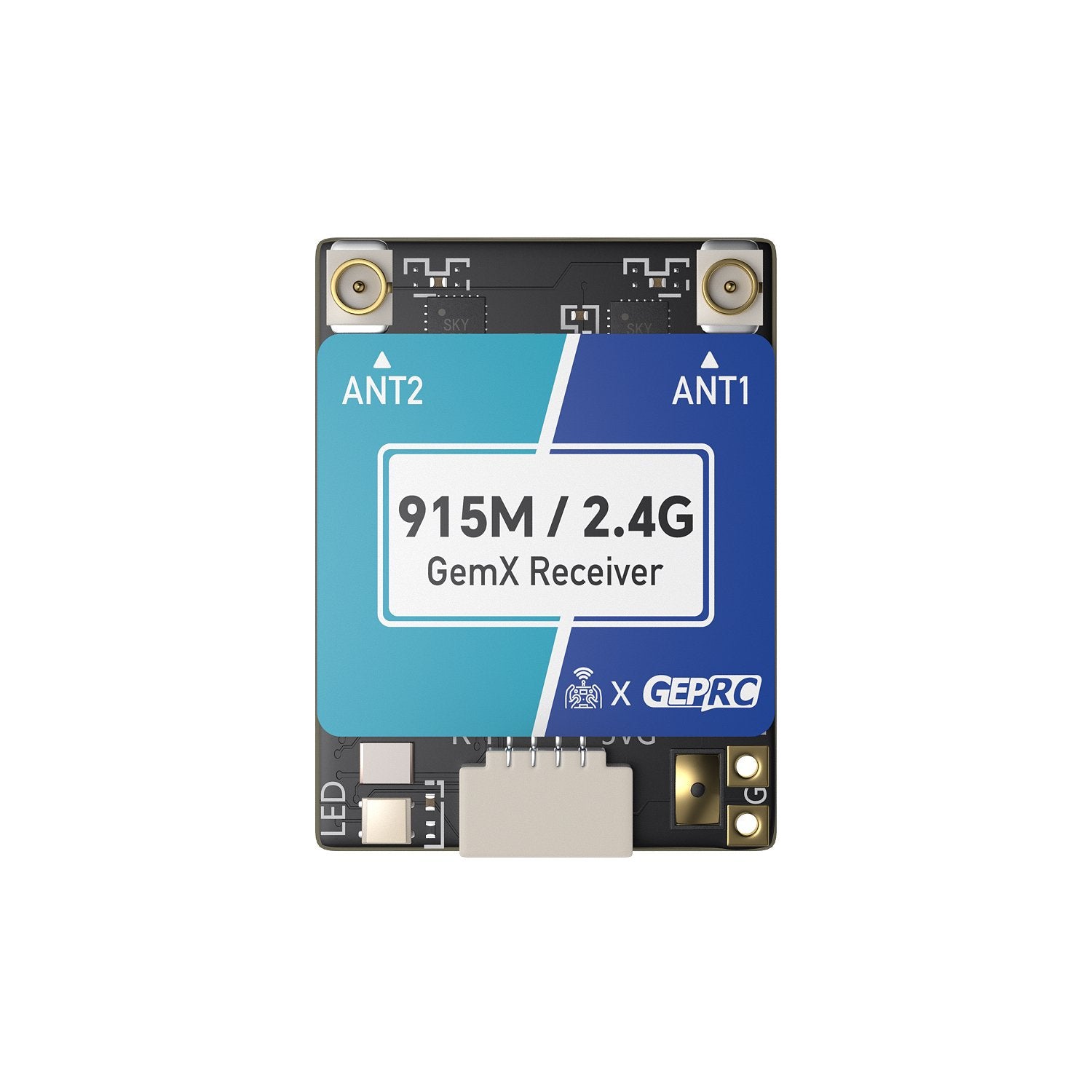

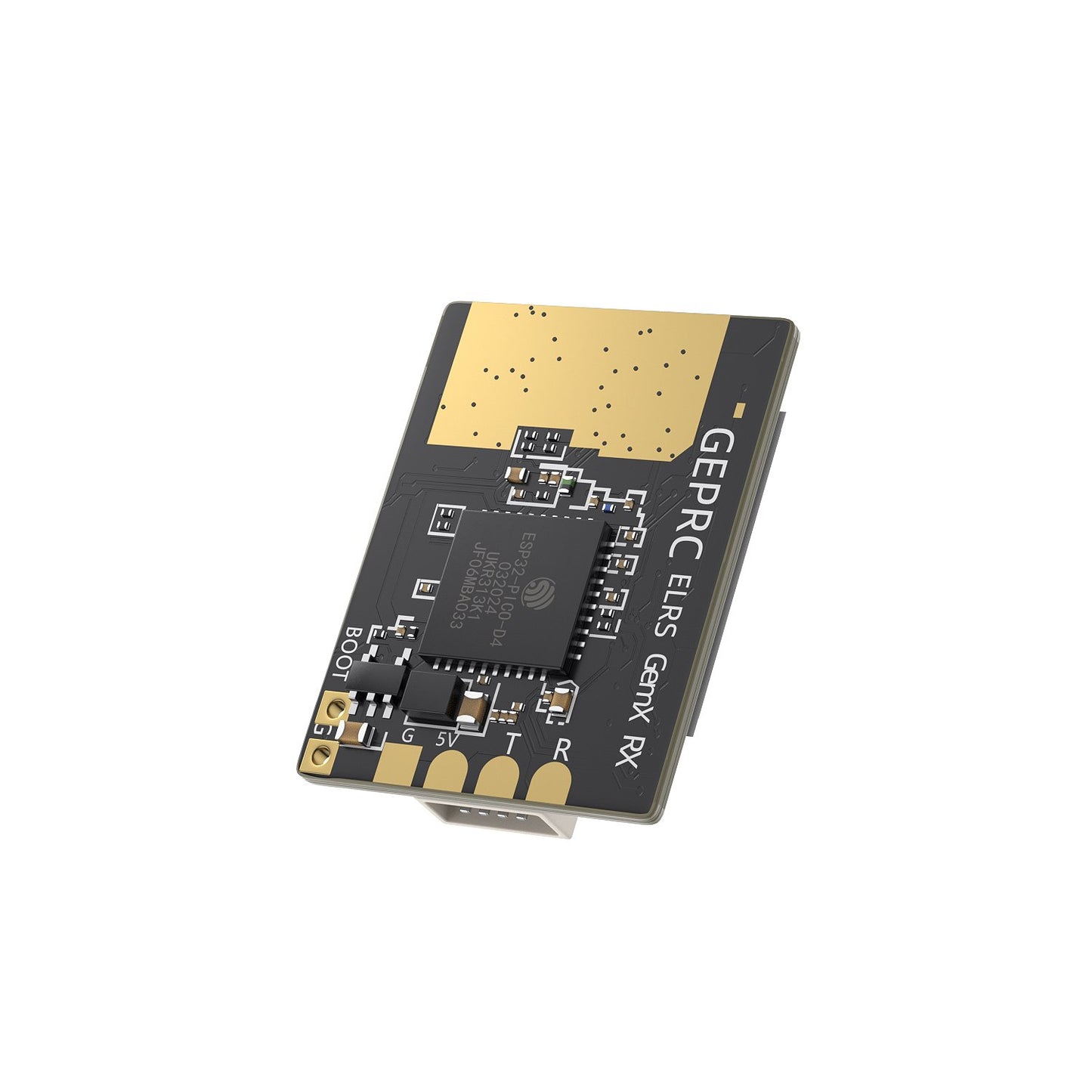

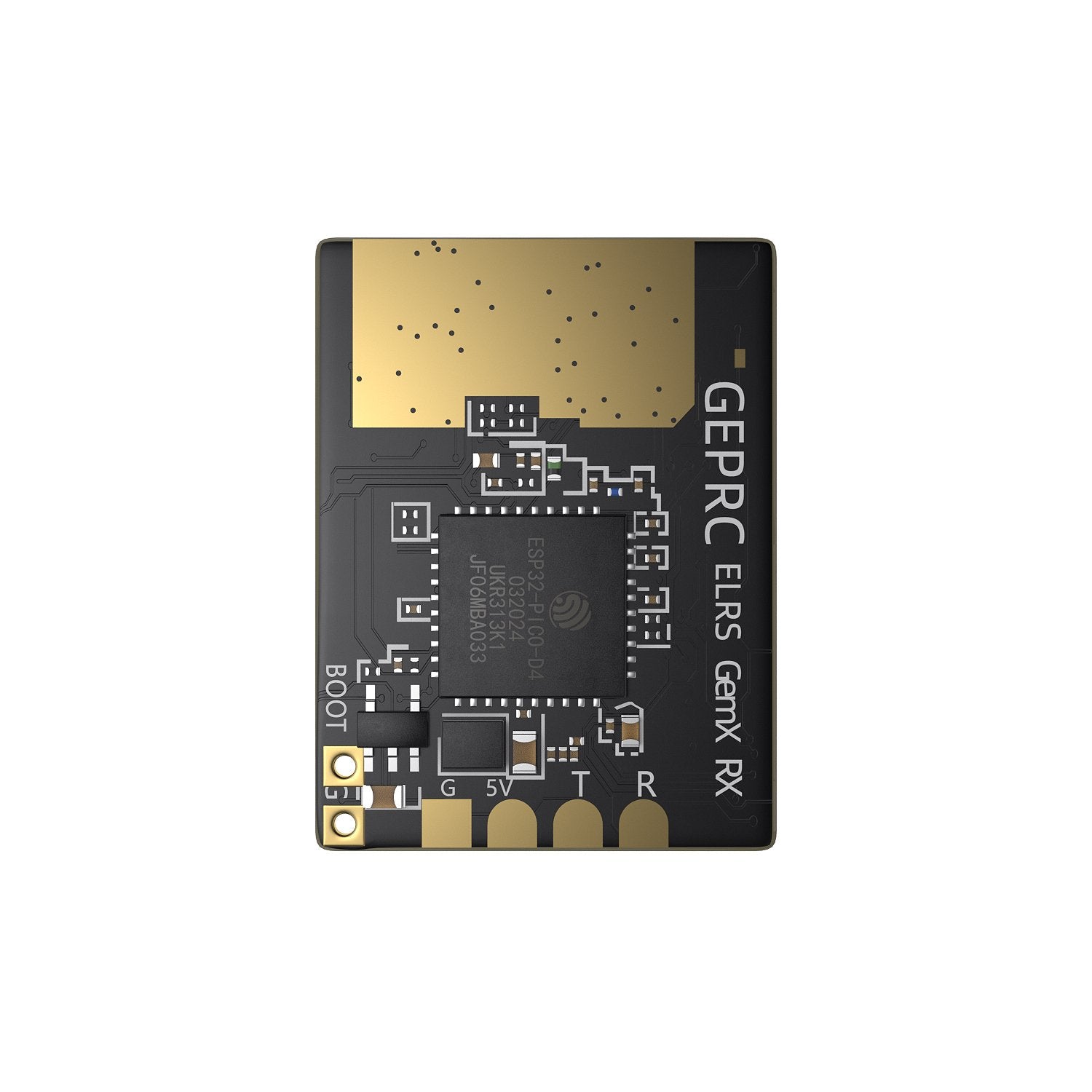

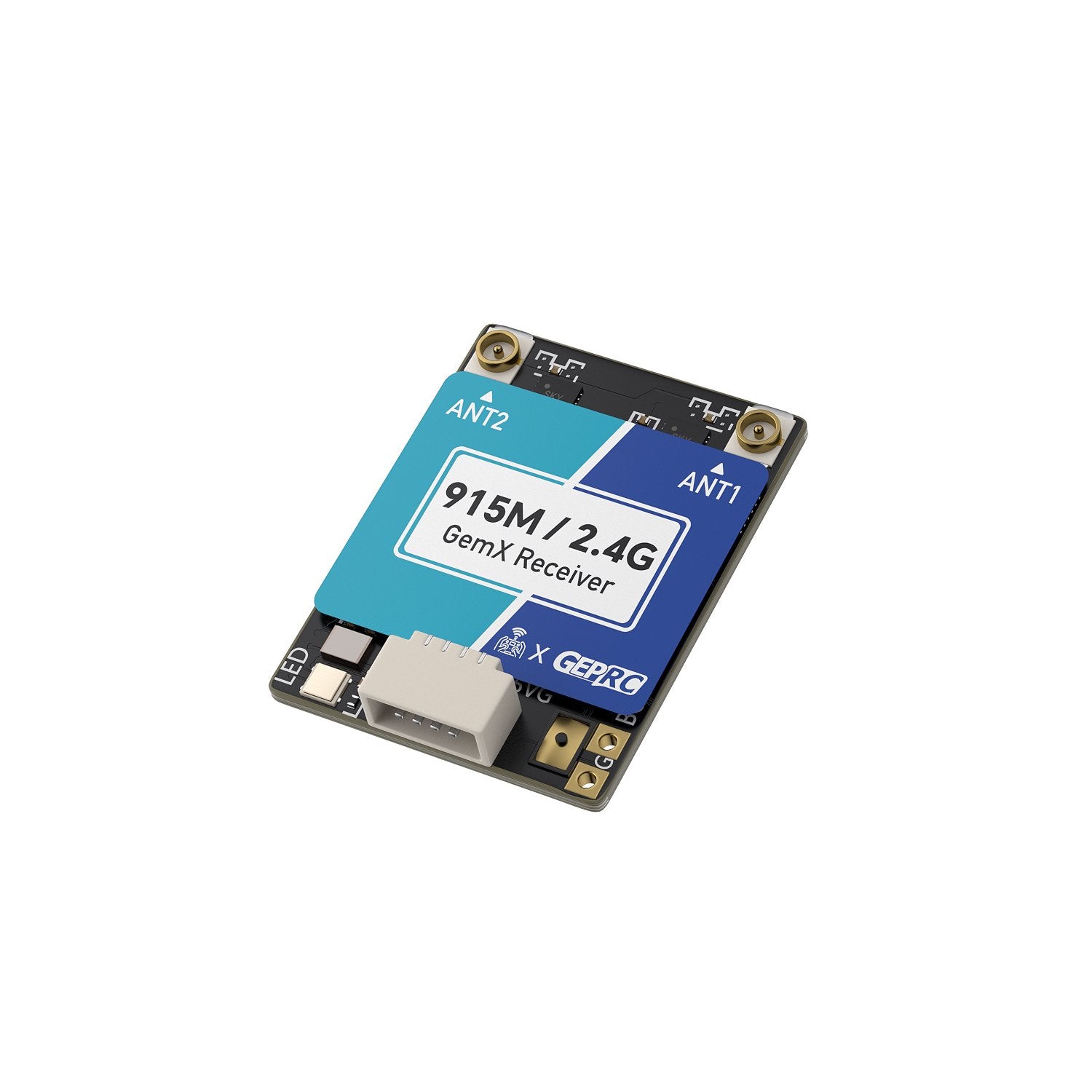

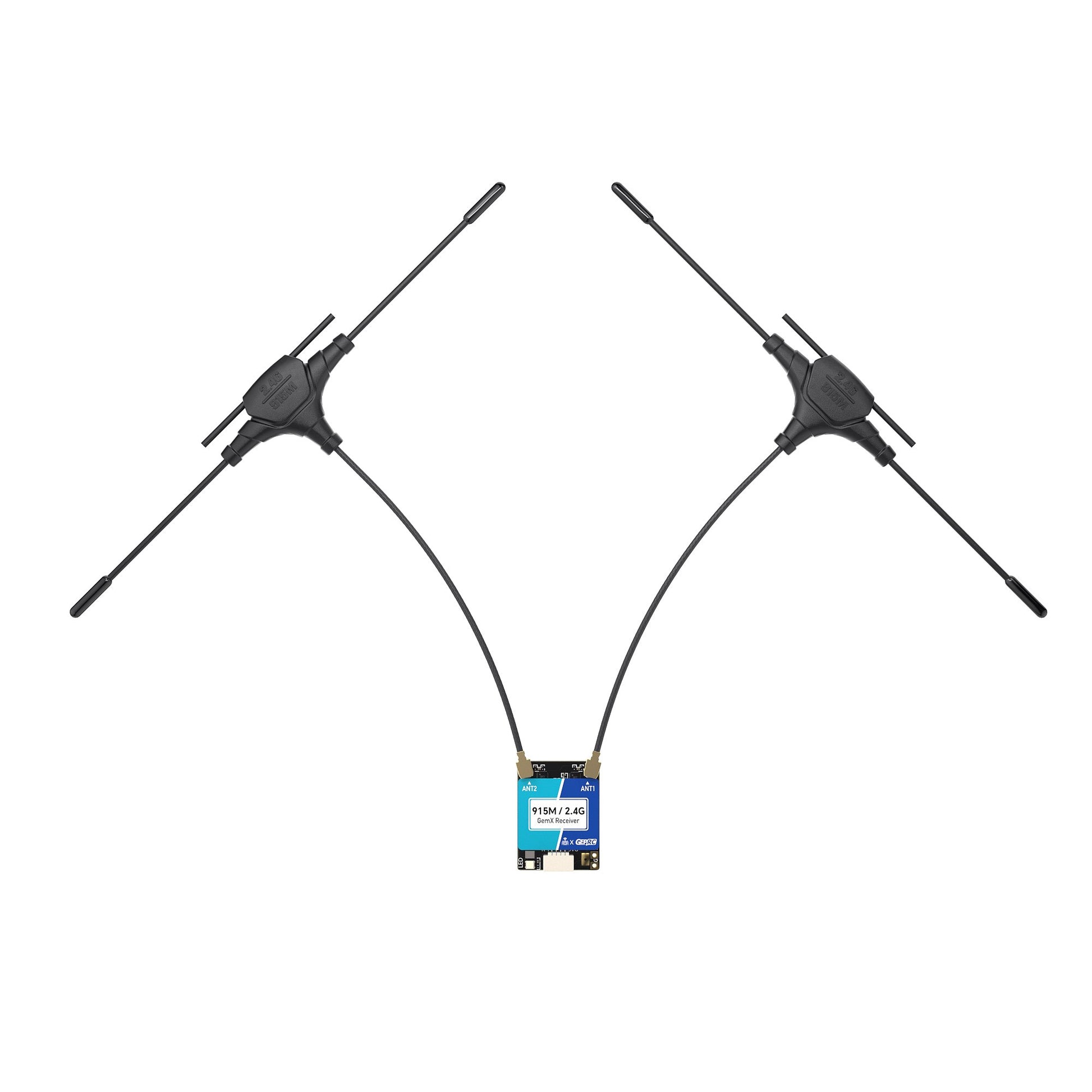

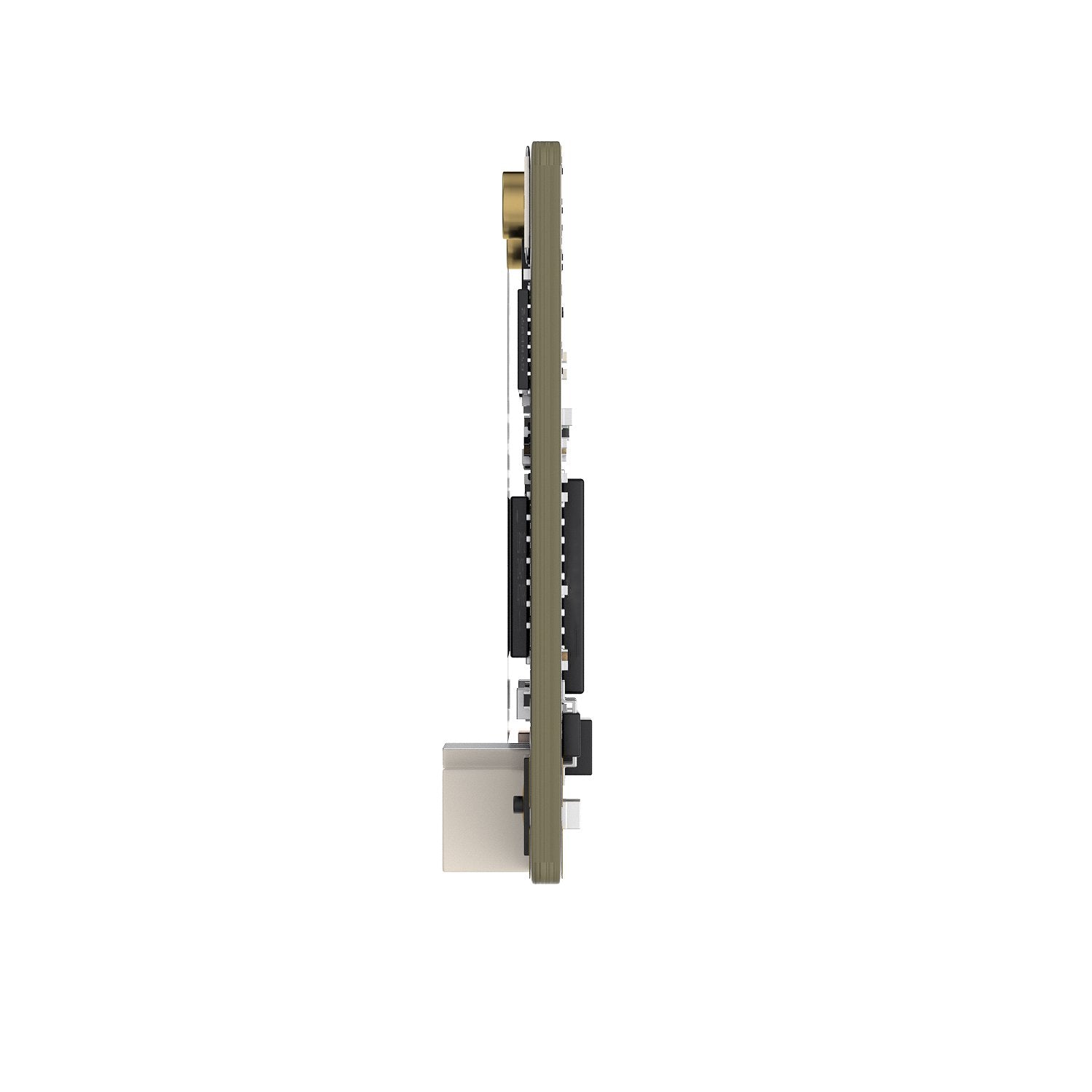

GEPRC ELRS 915M/2.4G Gemini Xrossband imtuvas „GEPRC ELRS 915M/2.4G Gemini Xrossband“ yra naujas dvigubas imtuvas, sukurtas remiantis atvirojo kodo „ExpressLRS“ projektu. Jis sukurtas naudojant trečios kartos „Semtech“ LR1121 RF lustą ir palaiko 150–960 MHz (sub-GHz) ir 2,4 GHz juostas vienalaikiam dviejų dažnių perdavimui. Imtuve naudojami du LR1121 lustai, leidžiantys lengvai perjungti 915M Gemini, 2.4G Gemini ir 915M+2.4G režimus (reikalingas dviejų dažnių siųstuvo palaikymas), kai naudojamos 915M/2.4G antenos. Jis visiškai suderinamas su esamais ELRS 915M ir 2.4G moduliais. Dvigubu režimu jis pasižymi didesniu atsparumu trukdžiams ir didesniu stabilumu. Temperatūros kompensuojamas kristalinis osciliatorius (TCXO) užtikrina patikimą veikimą net ir kintant temperatūrai, o telemetrijos galia siekia iki 100 mW. Integruota „WiFi“ antena leidžia lengvai atnaujinti programinę įrangą, o SH1.0 jungtis palengvina diegimą. Savybės: - „ExpressLRS 915M/2.4G“ dviejų dažnių pažangi sistema; - Sukurtas naudojant trečios kartos „Semtech“ LR1121 RF lustą; - Kompaktiški matmenys – 18 × 23,6 × 5,7 mm, o svoris – tik 1,7 g; - Palaiko 915M Gemini, 2.4G Gemini, 915M+2.4G dviejų dažnių režimus; - TCXO – temperatūros kompensuojamas kristalinis osciliatorius stabiliam veikimui; - Telemetrijos galia iki 100 mW; - Atnaujinimo dažnis iki 1000 Hz; - „WiFi“ programinės įrangos atnaujinimų palaikymas; - SH1.0 jungtis lengvam montavimui. Specifikacijos: Modelis: GEPRC ELRS 915M/2.4G Gemini kryžminio dažnio imtuvas Matmenys: 18 x 23,6 x 5,7 mm Svoris: 1,7 g (tik imtuvas) Lustai: ESP32-PICO-D4, LR1121 ×2 Osciliatorius: TCXO Dažnių juostos: 915 MHz Gemini, 2,4 GHz Gemini, 915M+2,4G dviejų dažnių Atnaujinimo dažnis: 25 Hz–1000 Hz Darbinė įtampa: 5 V Antenos jungtis: IPEX1 Telemetrijos galia (TLM): 100 mW Programinė įranga: GEPRC 900/2400 Gemini Xrossband RX Pakuotėje yra: 1 × ELRS 915M/2.4G Gemini Xrossband imtuvas 2 × dvigubos T formos antenos 915M/2.4G 1 × susitraukiantis vamzdelis 1 x 4 kontaktų silikoninis jungiamasis kabelis 1 × Naudotojo vadovas
