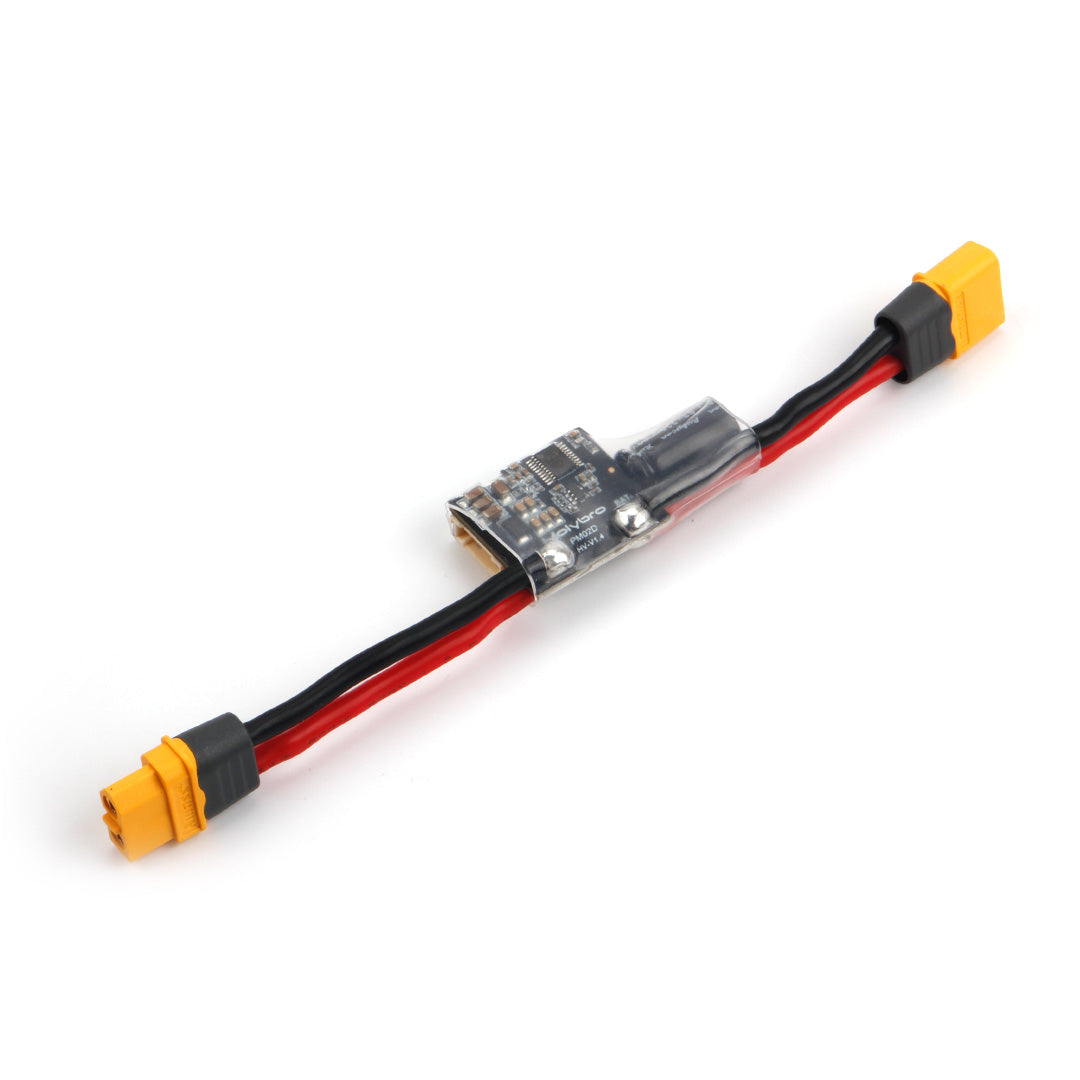

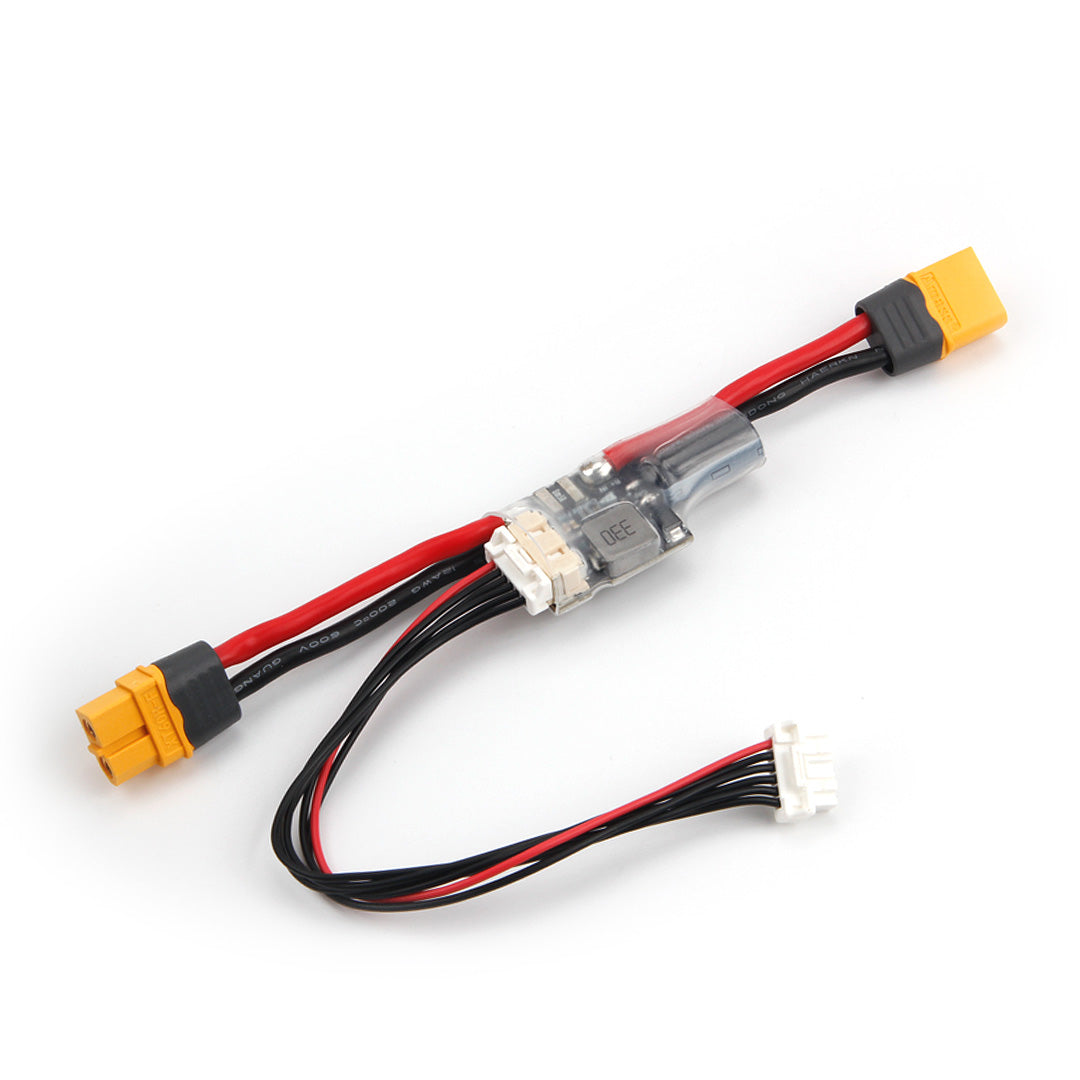

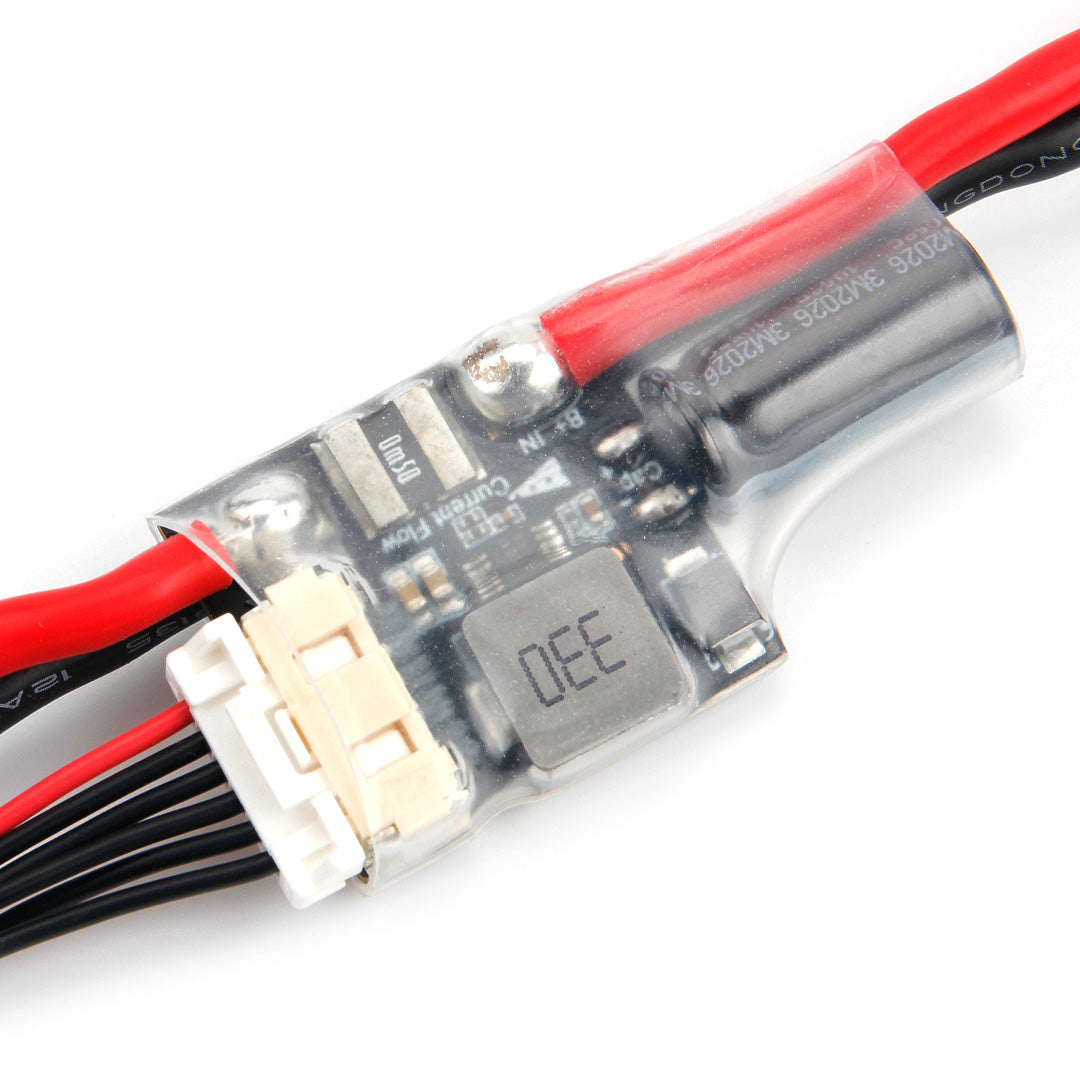

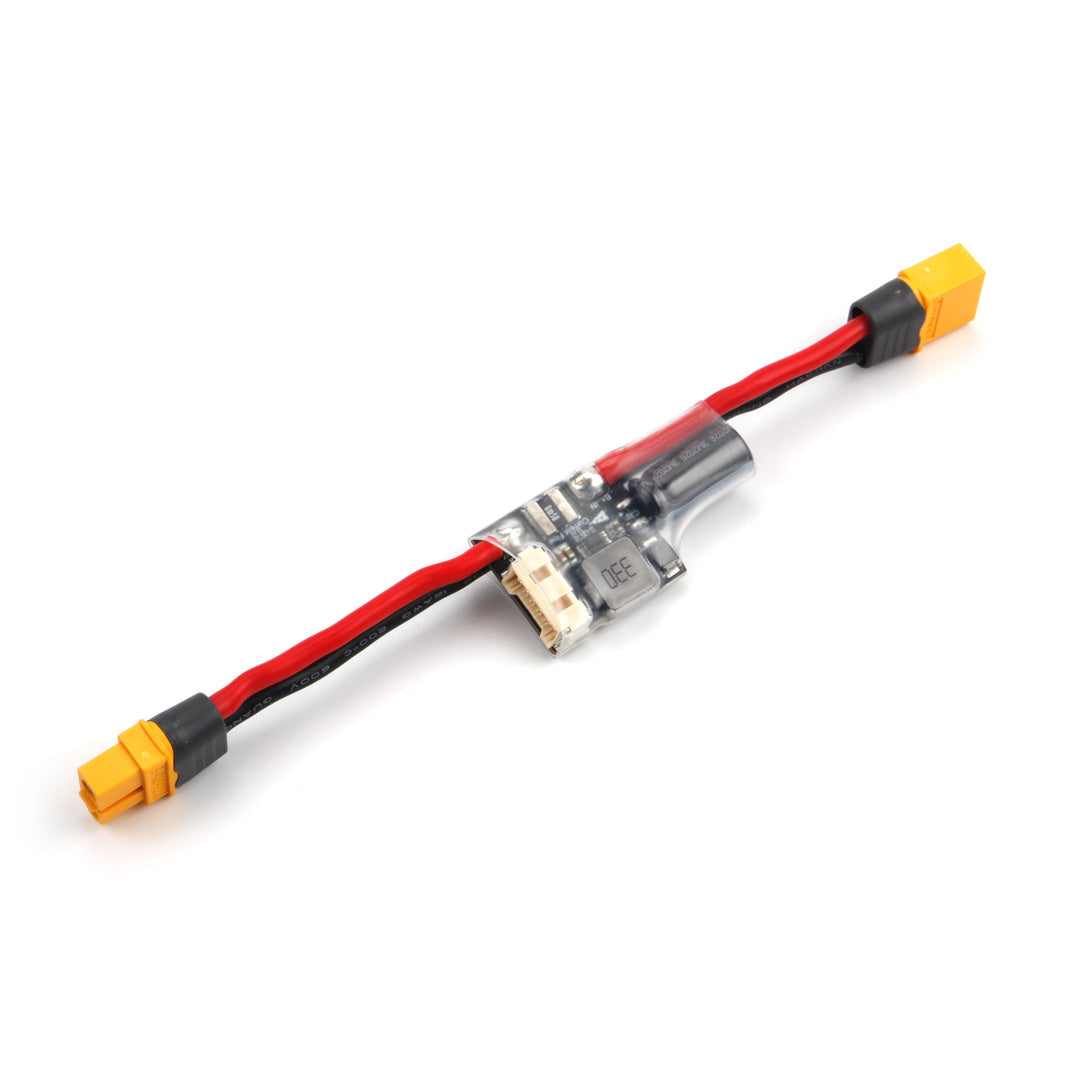

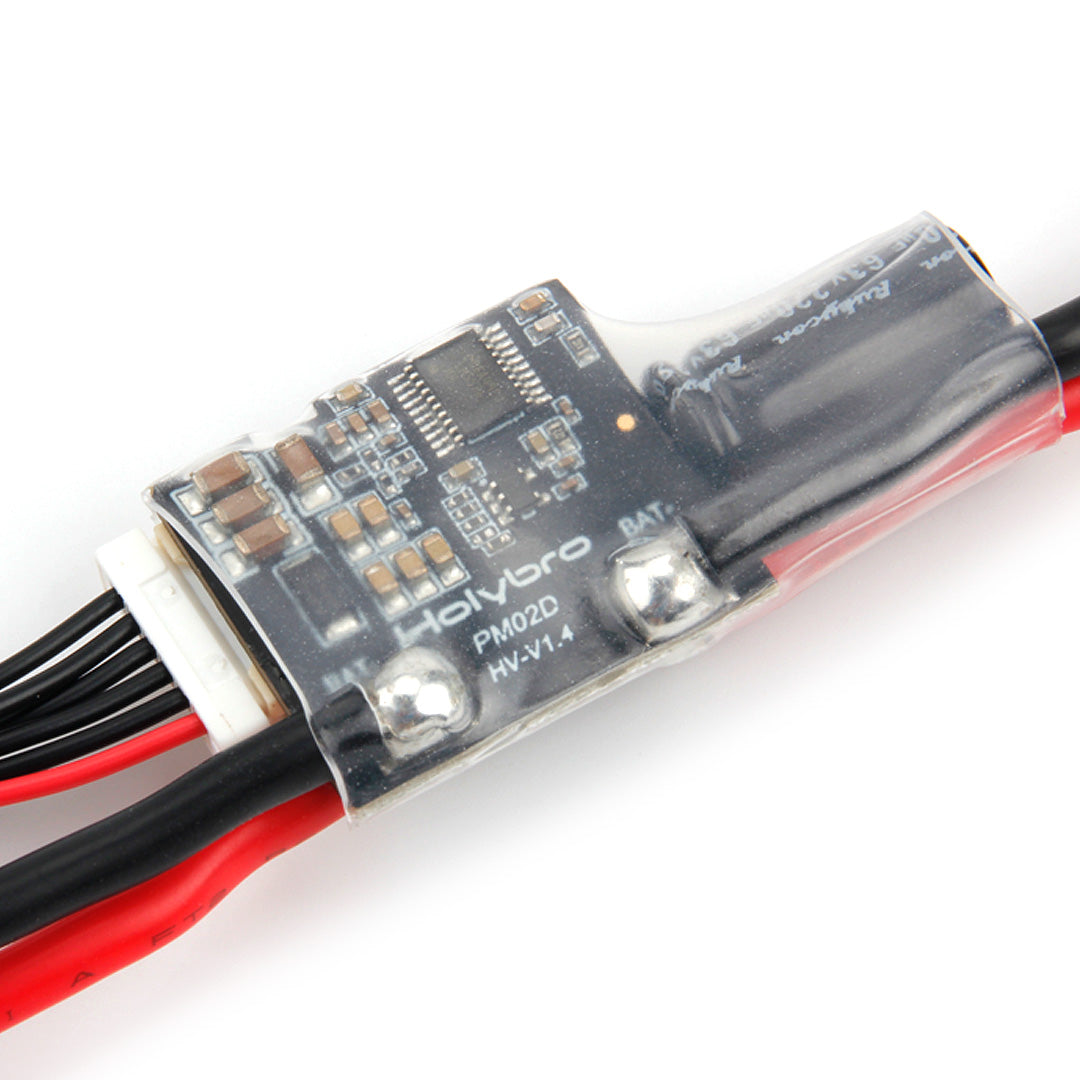

Maitinimo šaltinio modulis Holybro PM02D-12S HV PM02D užtikrina reguliuojamą akumuliatoriaus maitinimą jūsų „Pixhawk® 5X“ ir „6X“, taip pat akumuliatoriaus srovės ir įtampos matavimą per 6 kontaktų kabelį. Integruotas perjungimo reguliatorius tiekia 5,2 V ir daugiausiai 3 A srovę iš LiPo akumuliatorių iki 12S (HV). Maitinimo modulis tiekiamas pilnai surinktas su XT60 jungtimis, apvyniotomis susitraukiančia plėvele, kad būtų apsaugota nuo fizinių pažeidimų. Jis nėra skirtas maitinti servo variklius, tam naudokite savo orlaivio ESC/BEC. 2,00 mm žingsnio „Molex CLIK-Mate Wire-to-Board“ jungtis yra skirta 3,0 A srovei vienam kontaktui. – PX4 sistema palaiko PM02D HV versiją. Ji palaikoma „Ardupilot“ 4.4 ir naujesnėse versijose. Visą sąrankos vadovą galite rasti čia. - Šis PM naudoja I2C skaitmeninio signalo duomenų išvestį, suderinamą su Pixhawk 5X/6X serija. - NESUDERINAMAS su skrydžio valdikliais, kurie naudoja analoginius PM, tokius kaip „Pixhawk 6C & Mini“, „Pixhawk4 & Mini“, „pix32 v5“ arba „Durandal“ skrydžio valdikliai. - Maitinimo modulių palyginimo lentelė Specifikacijos: - Įėjimo įtampa: 2S-12S - PCB kontaktas. Srovės apkrova: 60A - PCB pliūpsnio srovės stipris: 60A (<60s) - Maksimali srovės jutimas: 327 A - Įtampos ir srovės monitorius su I2C suderinama sąsaja - Išėjimai 5,2 V ir maks. 3 A - Svoris: 20 g Pakuotėje yra: - 1 x PM02D maitinimo modulis - 1 x 6 kontaktų kabelis su 2,00 mm žingsniu
