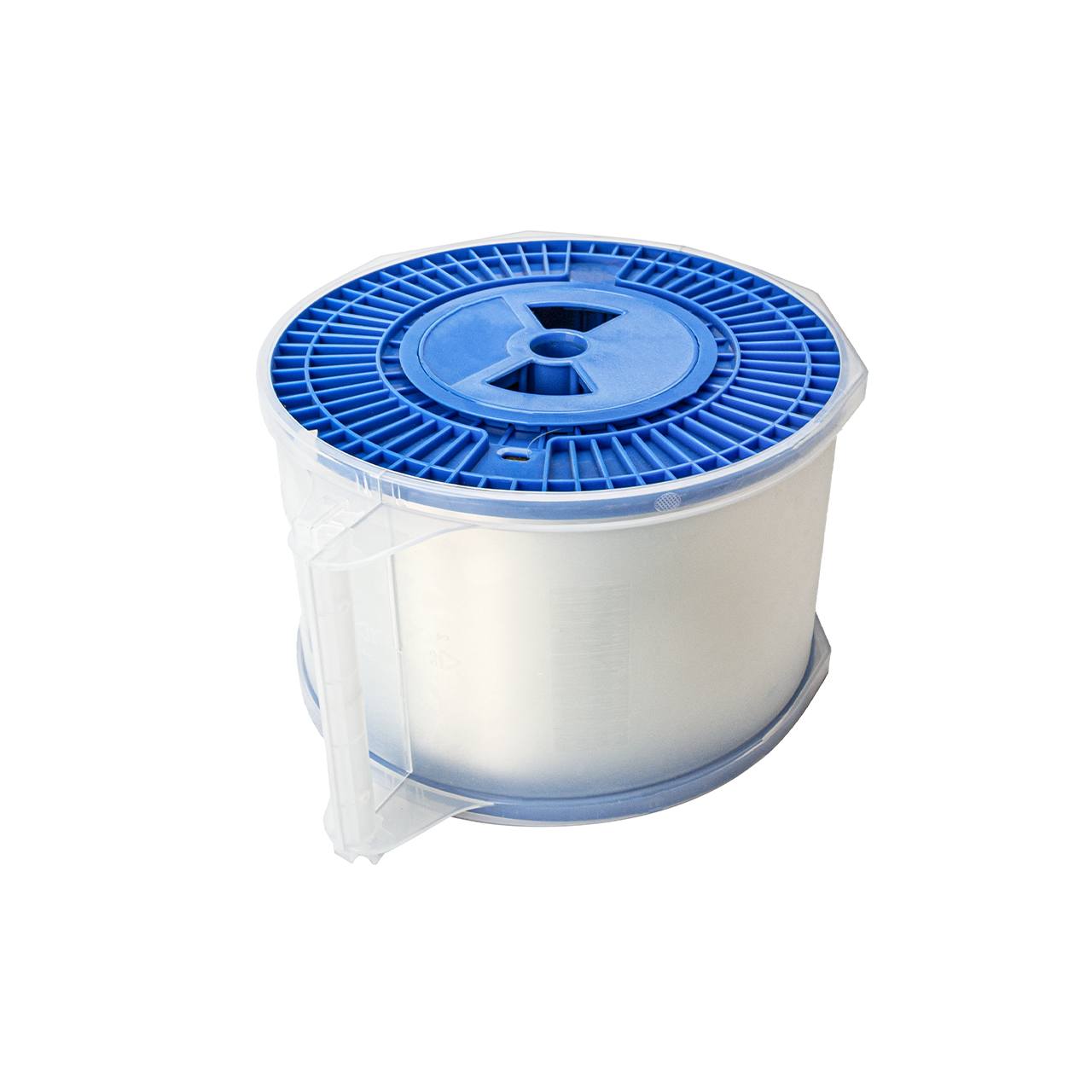

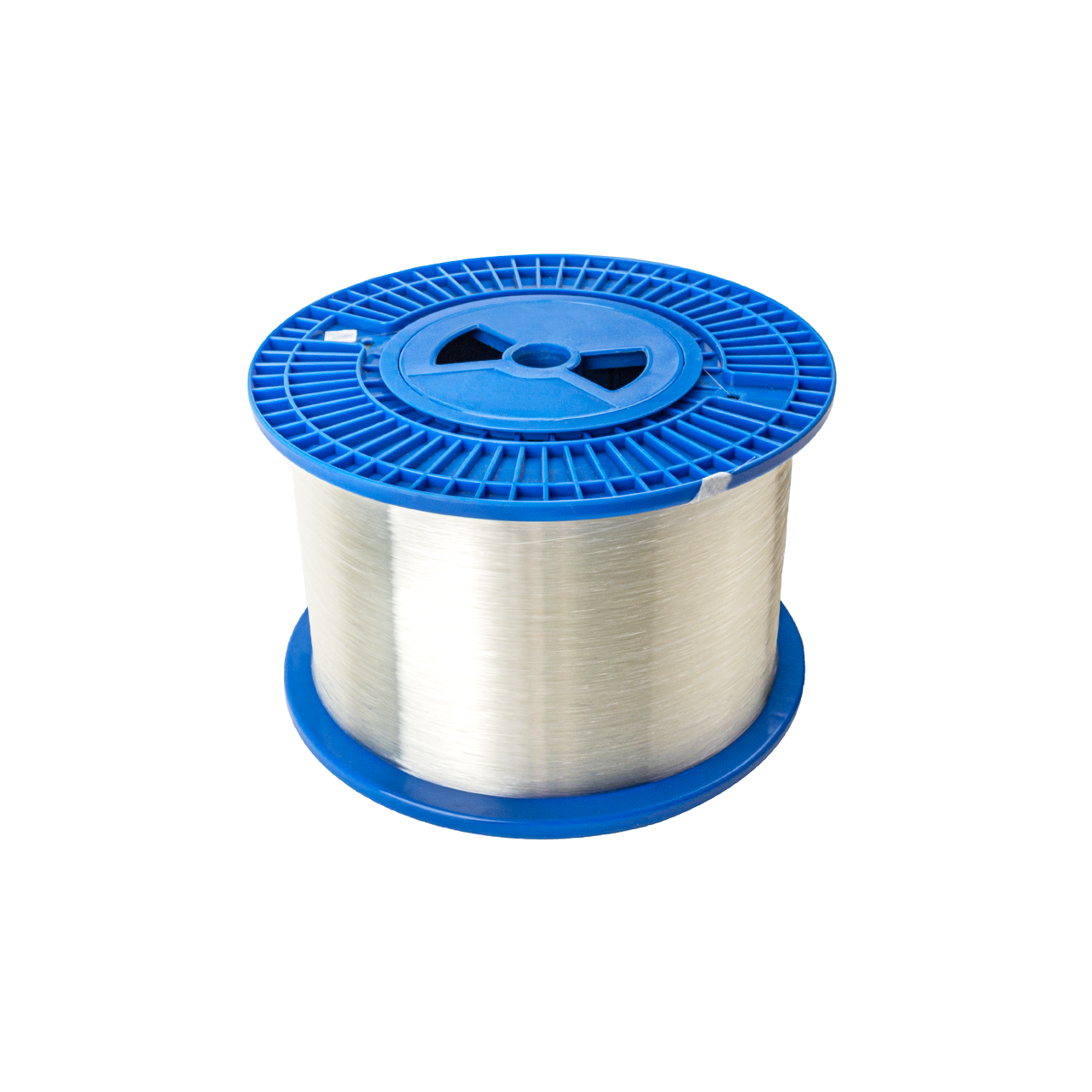

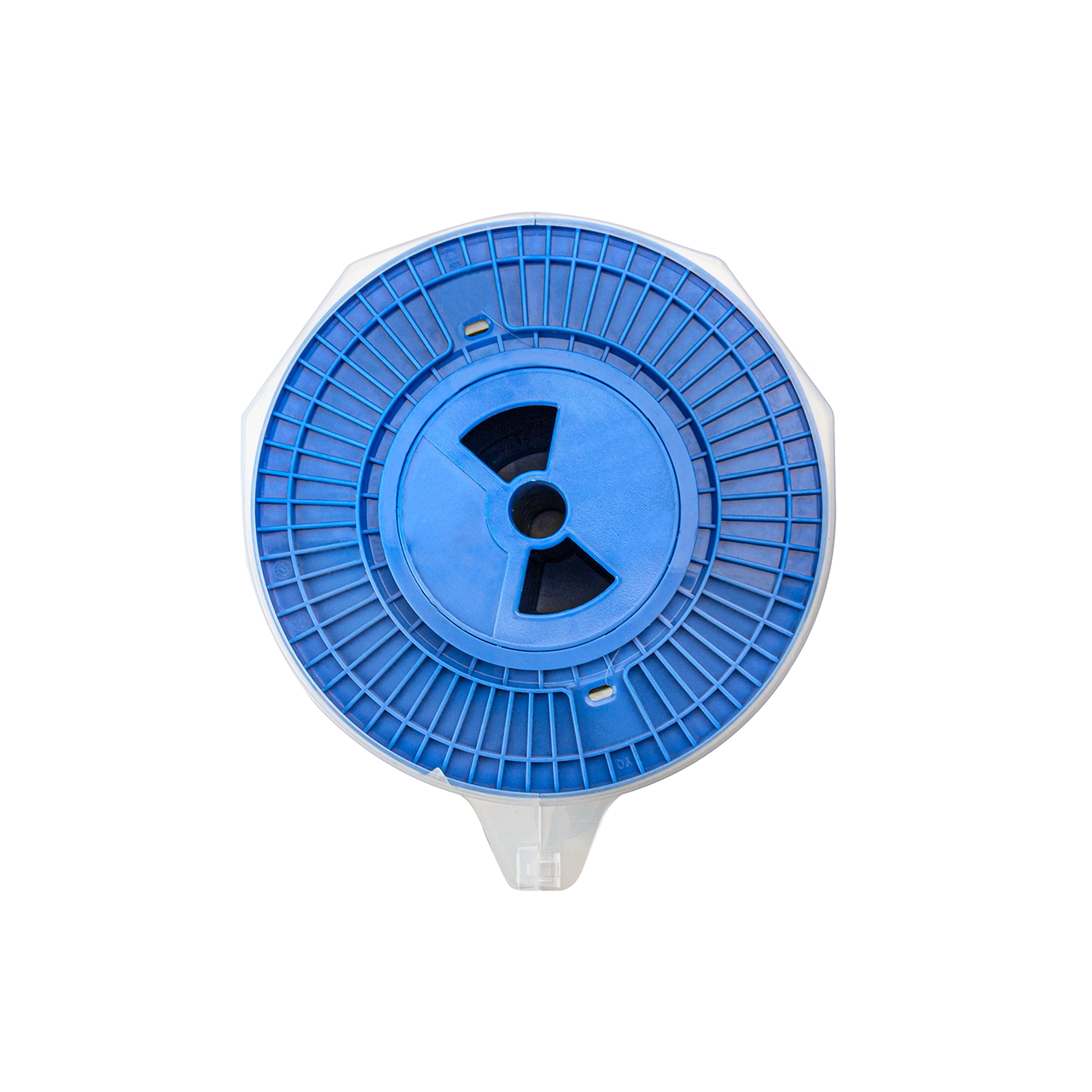

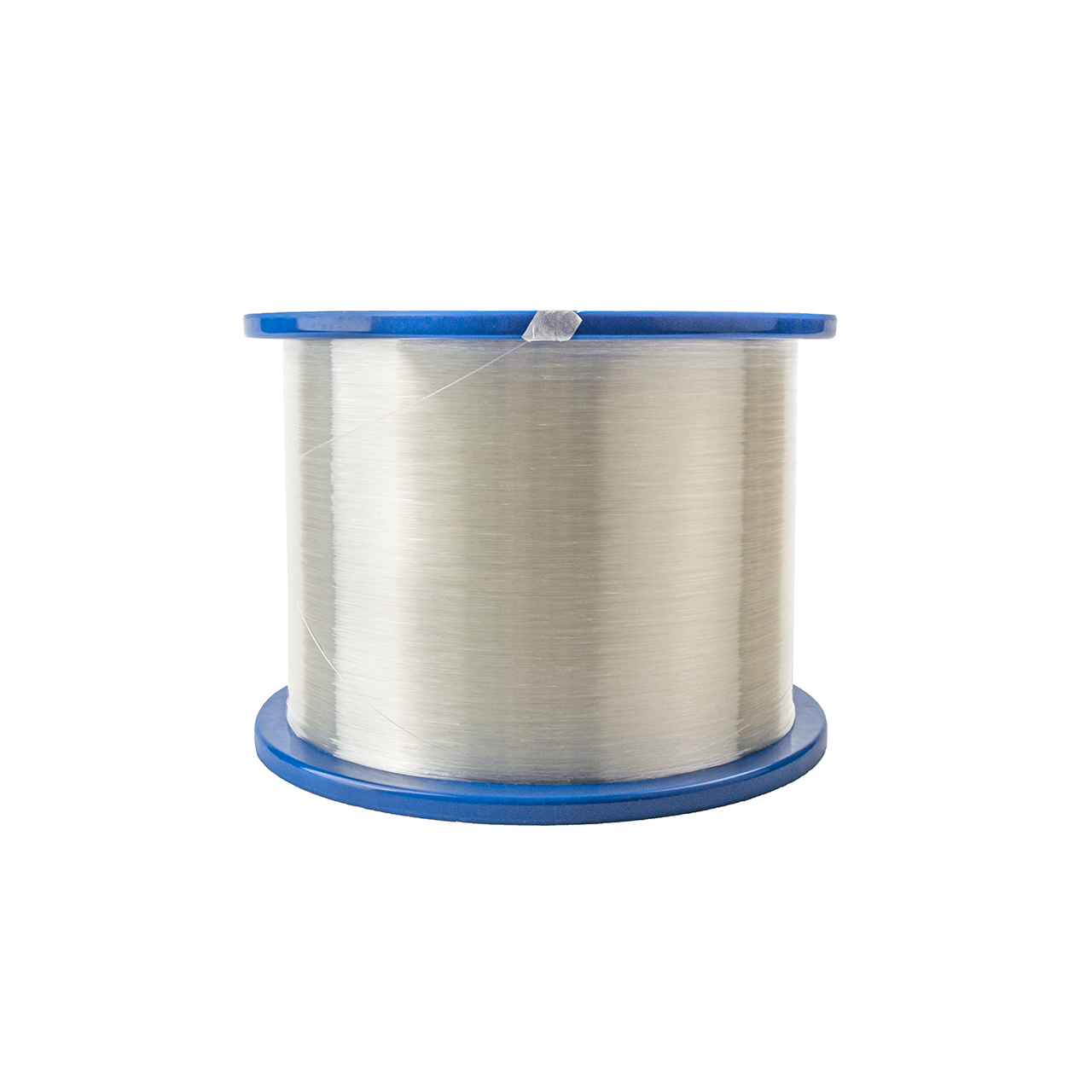

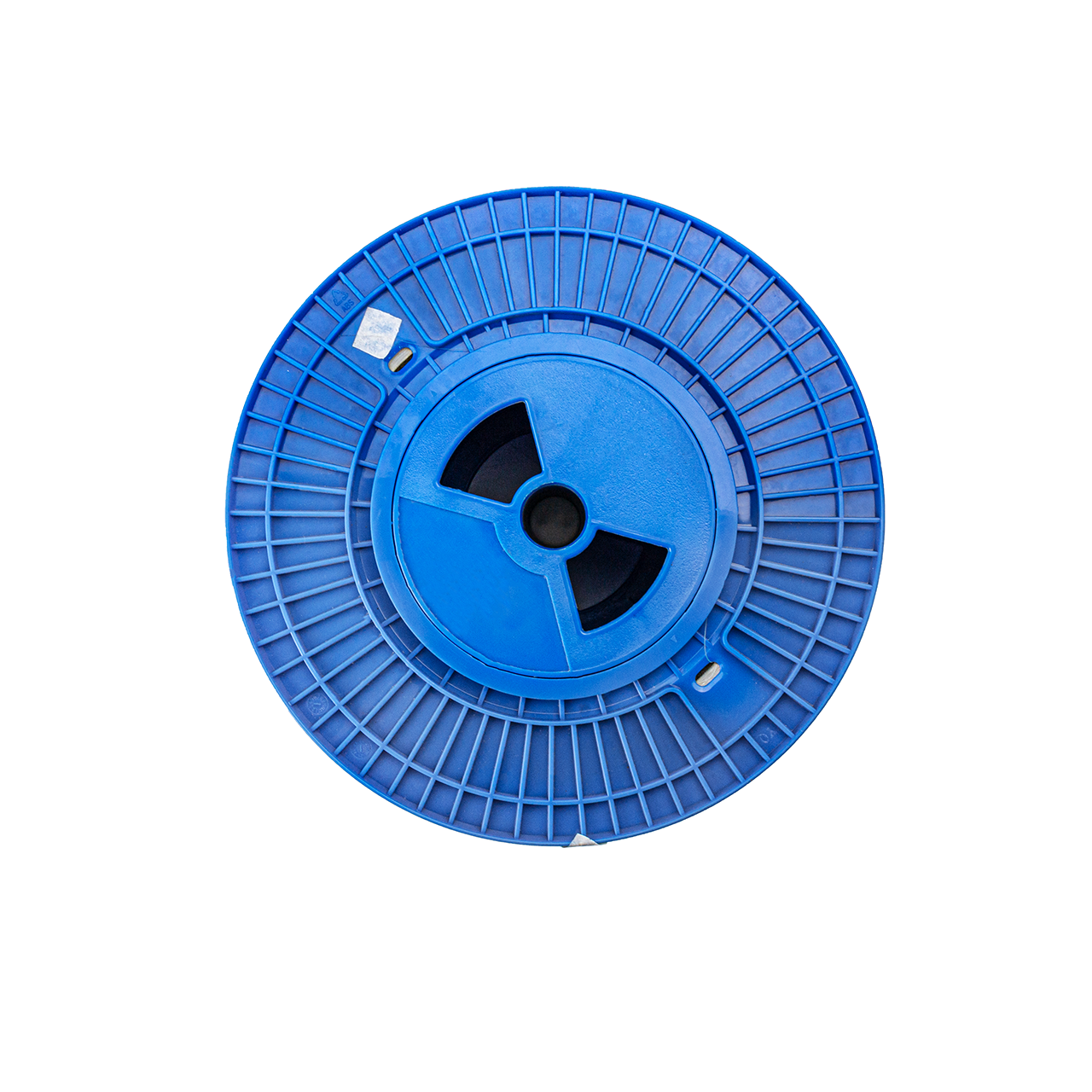

Pilotix 0,25 mm šviesolaidinis kabelis, 50 km/ritinėlis
„Pilotix“ 0,25 mm šviesolaidinis kabelis skirtas dideliems atstumams, didelio pralaidumo ryšiui, kai radijo perdavimas yra ribotas arba negalimas. Šis kabelis idealiai tinka profesionalioms dronų sistemoms, povandeninei ar antžeminei robotikai, užtikrinantis mažą delsą duomenų perdavimui su minimaliais signalo praradimais.
Svarbios pastabos:
- Patikimam ryšiui 5 km, 10 km arba 15 km atstumu rekomenduojame rinktis siųstuvą, kurio veikimo nuotolis yra iki 20 km. Ryšio sistemoms, kurių veikimo nuotolis yra 20 km ir didesnis, rekomenduojame siųstuvą, kurio veikimo nuotolis yra 40 km.
- „Pilotix“ optinio ryšio moduliai suderinami tik su tos pačios serijos siųstuvais-imtuvais. Mes negarantuojame suderinamumo ir neatsakome už tinkamą veikimą naudojant kitų serijų įrenginius.
Specifikacijos:
Apvalkalo skersmuo: 125,0 ± 0,7 μm
Apvalkalo sukimas: ≤ 0,7%
Dangos skersmuo: 242 ± 7 μm
Dangos / apvalkalo koncentriškumo paklaida: ≤12μm
Šerdies / apvalkalo koncentriškumo paklaida: ≤0,5 μm
Deformacija (kreivio spindulys): ≥4 m
Tiekiamas ilgis: 2,05–50,4 (km/diskas)
Režimo lauko skersmuo (MFD):
- esant 1310 nm bangos ilgiui 8,6 ± 0,4 μm
- esant 1550 nm bangos ilgiui 9,8 ± 0,6 μm
Silpnėjimas:
- esant 1310 nm spinduliui ≤0,35 dB/km
- @ 1383 nm ≤0,35 dB/km
- esant 1550 nm spinduliui ≤0,21 dB/km
- esant 1625 nm spinduliui ≤0,23 dB/km
Silpnėjimo pokytis bangos ilgio atžvilgiu:
- esant 1285–1310 nm bangos ilgiui, 1310 nm atžvilgiu ≤0,03 dB/km
- esant 1525–1575 nm bangos ilgiui, 1550 nm atžvilgiu ≤0,02 dB/km
Silpnėjimo netolygumas:
- esant 1310 nm spinduliui ≤0,05 dB
- esant 1550 nm ≤0,05 dB
Poliarizacijos režimo dispersijos koeficientas:
- Vieno pluošto maksimali vertė ≤0,2 ps/(km^v2)
- Skaidulų sujungimo vertė ≤0,1 ps/(km^v2)
- Tipinė vertė 0,04 ps/(km^v2)
Bangos ilgis su nuline dispersija: 1312 ± 12 nm
Nulinės dispersijos nuolydis: ≤0,092 ps/(nm^2 .km)
Dispersija:
- 1550 nm ≤18 ps/(nm·km)
- 1625 nm ≤22 ps/(nm·km)
Kabelio optinis ribinis bangos ilgis: ≤1260 nm
Ekrano įtempimas: ≥9,0 N, ≥1,0%, ≥100 Kps
Dinaminio nuovargio parametrai: ≥20
Dangos nuplėšimo jėga:
- vidutinė vertė 1,5 N
- didžiausia vertė 1,3–8,9 N
Dangos nuplėšimo jėga:
- 1 apsisukimas, 15 mm, kai skersmuo 1550 nm ≤0,50 dB
- 1 vijas, 15 mm skersmuo, esant 1625 nm ≤1,00 dB
- 1 vijas, 15 mm skersmuo, esant 1550 nm bangos ilgiui ≤0,10 dB
- 1 vijas, 15 mm skersmuo, esant 1625 nm bangos ilgiui ≤0,20 dB
- 10 vijų, 15 mm skersmuo, esant 1550 nm bangos ilgiui ≤0,03 dB
- 10 vijų, 15 mm skersmuo, esant 1625 nm bangos ilgiui ≤0,10 dB
Papildomas panardinimo slopinimas (23 ± 2 °C, 30 dienų esant 1550 nm ir 1625 nm bangos ilgiui): ≤0,05 dB/km
Papildomas panardinimo slopinimas (23 ± 2 °C, 30 dienų esant 1550 nm ir 1625 nm bangos ilgiui) (1625 nm): ≤0,05 dB/km
Sausas terminis sendinimas (85 ± 2 °C, 30 dienų esant 1550 nm ir 625 nm bangos ilgiui): ≤0,05 dB/km
Drėgnas terminis sendinimas (85 ± 2 °C, 85 °C santykinė drėgmė, 30 dienų esant 1550 nm ir 1625 nm bangos ilgiui): ≤0,05 dB/km
Svoris: 4,4 kg
Į komplektą įeina:
1 x optinis kabelis 0,25 mm, 50 km/ritinėlis
