„Pilotix“ modulis su 15 km optinio pluošto ritinėliu SE V2
„Pilotix“ modulis su 15 km optinio pluošto ritinėliu SE V2
Prekės ženklas: Pilotix
Nepavyko įkelti atsiėmimo galimybių
- Aprašymas
- Susiję failai
- Diskusija
„Pilotix“ modulis su 15 km optiniu pluoštu „Roll SE V2“
Ryšys naudojant optinius pluoštus yra patikimas ir efektyvus sprendimas sausumos, povandeninėms ir oro sistemoms, kur reikia perduoti didelį kiekį vaizdo duomenų su minimaliais nuostoliais arba nesant radijo ryšio. „Pilotix“ optinio ryšio rinkinį sudaro 15 kilometrų optinis kabelis ir „Sky End SE V2“ ryšio modulis, užtikrinantis greitą ir stabilų duomenų perdavimą.
Savybės: Rinkinys leidžia prisijungti prie tinklo, kuriame įrengta duomenų perdavimo sistema:
- Mažas delsos laikas, kuris yra labai svarbus valdymui realiuoju laiku.
- Atsparumas radijo trukdžiams, užtikrinantis 100 % nepertraukiamą ryšio kokybę.
- Didelis pralaidumas, leidžiantis perduoti HD vaizdo įrašus ir didelius duomenų kiekius.
- Nereikia jokio papildomo drono imtuvo ar vaizdo perdavimo sistemos.
- Saugus ryšys, dėl kurio sunku užfiksuoti signalą.
Šis rinkinys idealiai tinka profesionalioms nuolatinio ryšio ir vaizdo stebėjimo reikmėms, ypač sudėtingoje aplinkoje.
Svarbios pastabos:
- Patikimam ryšiui 5 km, 10 km arba 15 km atstumu rekomenduojame rinktis siųstuvą, kurio veikimo nuotolis yra iki 20 km. Ryšio sistemoms, kurių veikimo nuotolis yra 20 km ir didesnis, rekomenduojamas siųstuvas-imtuvas, kurio veikimo nuotolis yra 40 km.
- „Pilotix“ optinio ryšio moduliai suderinami tik su tos pačios serijos siųstuvais-imtuvais. Naudojant kitų serijų įrenginius, negarantuojame suderinamumo ir neprisiimame atsakomybės už tinkamą veikimą.
Specifikacijos:

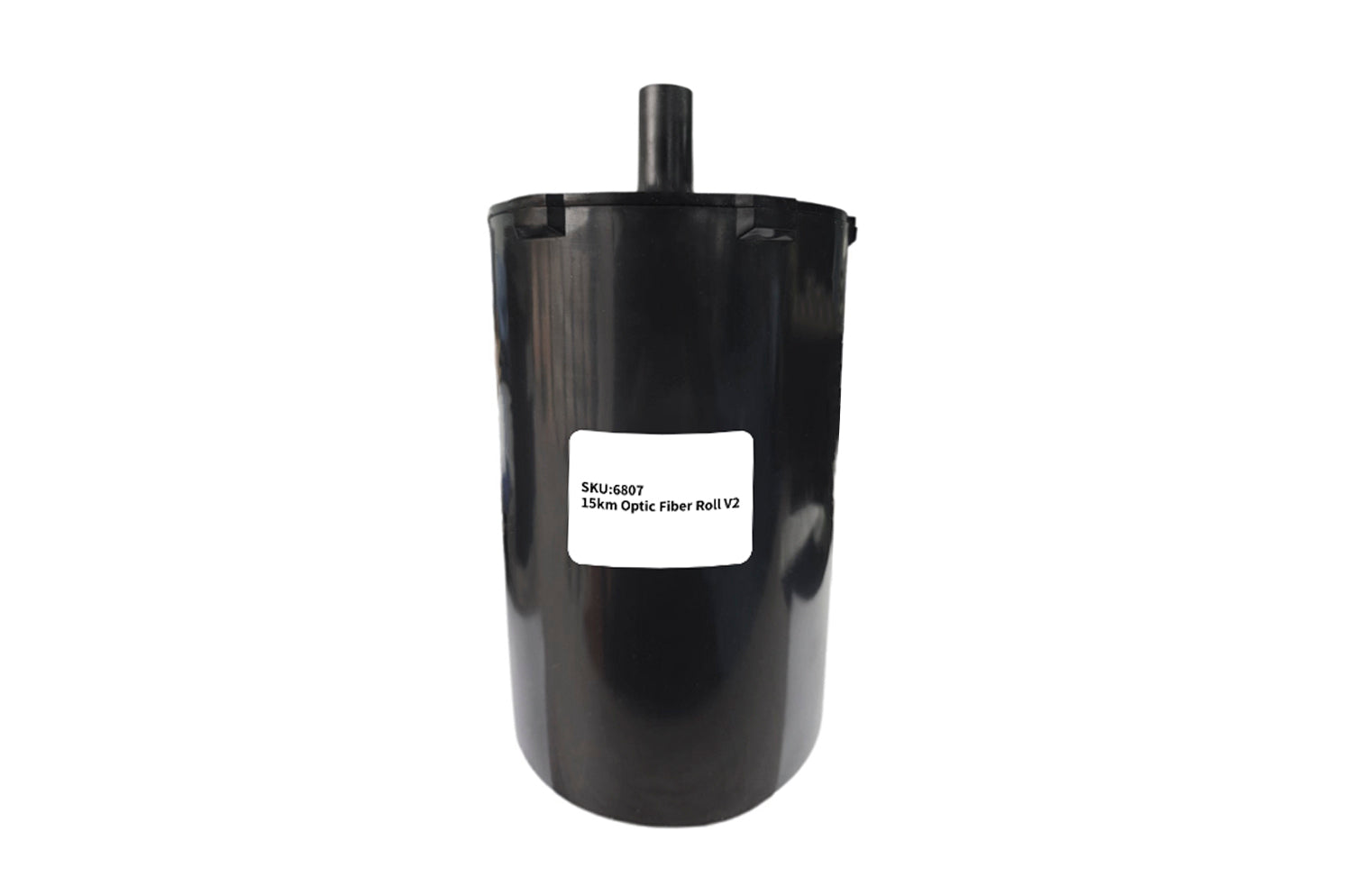

Optinis kabelis
Modelis: 15 km optinio pluošto ritinėlis SE V2
Optinio pluošto tipas: G657A2
Pluošto skersmuo: 0,28 mm ±0,01
Pluošto ilgis: 15 km
Pluošto svoris: 80 g/km
Optinis slopinimas:
- 1310 nm: ≤0,35 dB/km, WT 0,329
- 1550 nm: ≤0,25 dB/km, WT 0,185
Optinė sąsaja: FC
Korpuso medžiaga: derva
Darbinė temperatūra: -40 ~ +85 °C
Medžiaga: ABS
Spalva: juoda
Dydis: 147 × 276 mm
Svoris: 1650 g

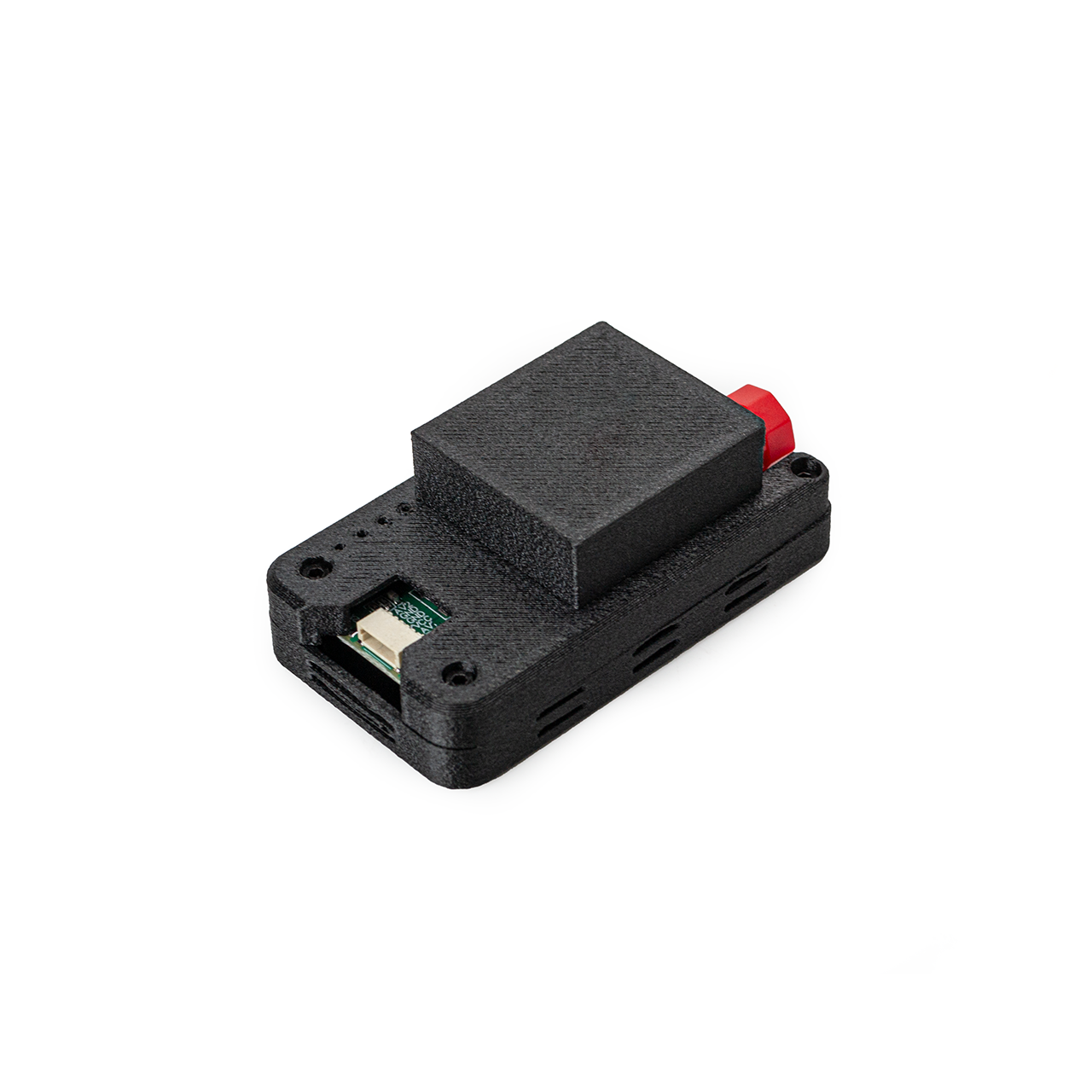

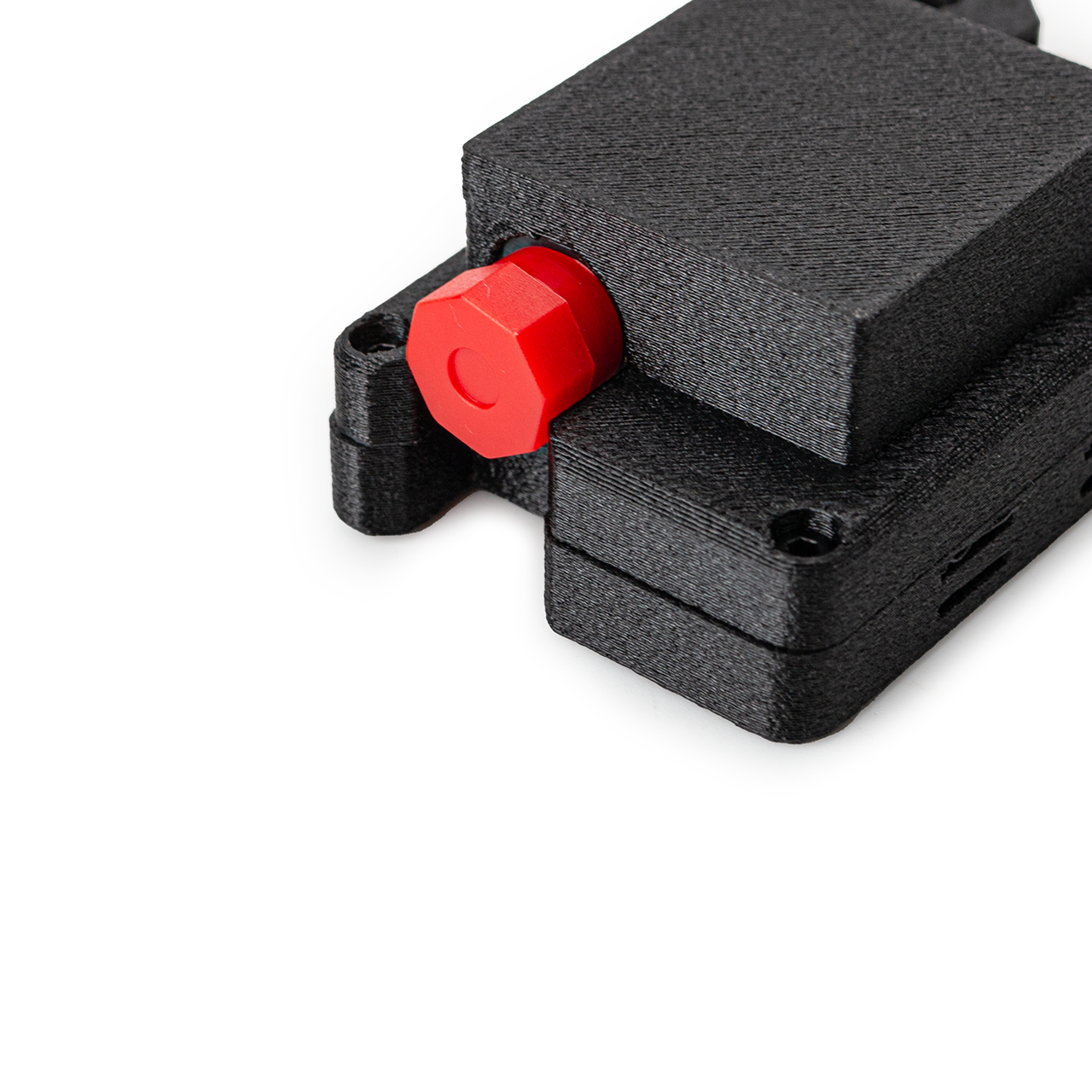

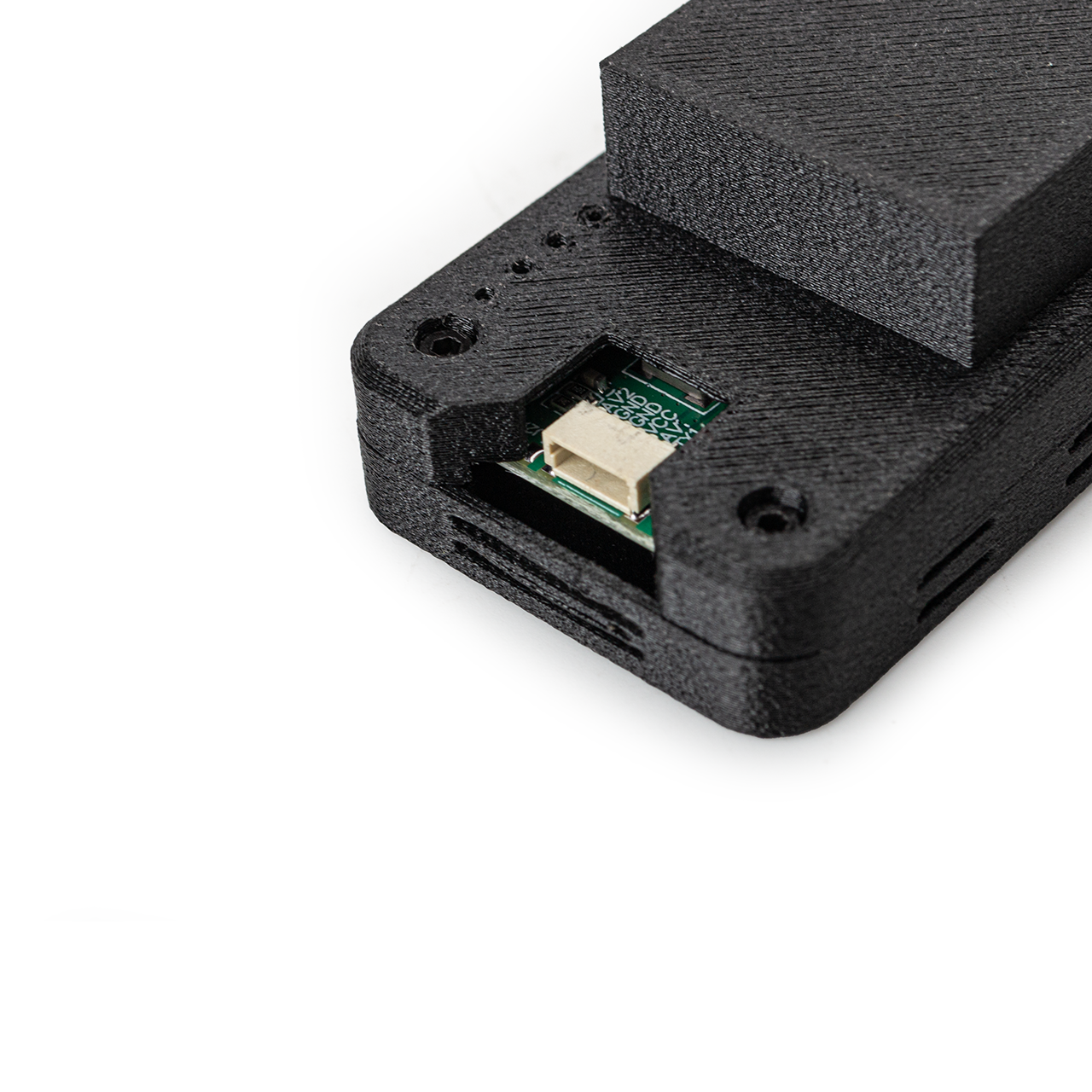

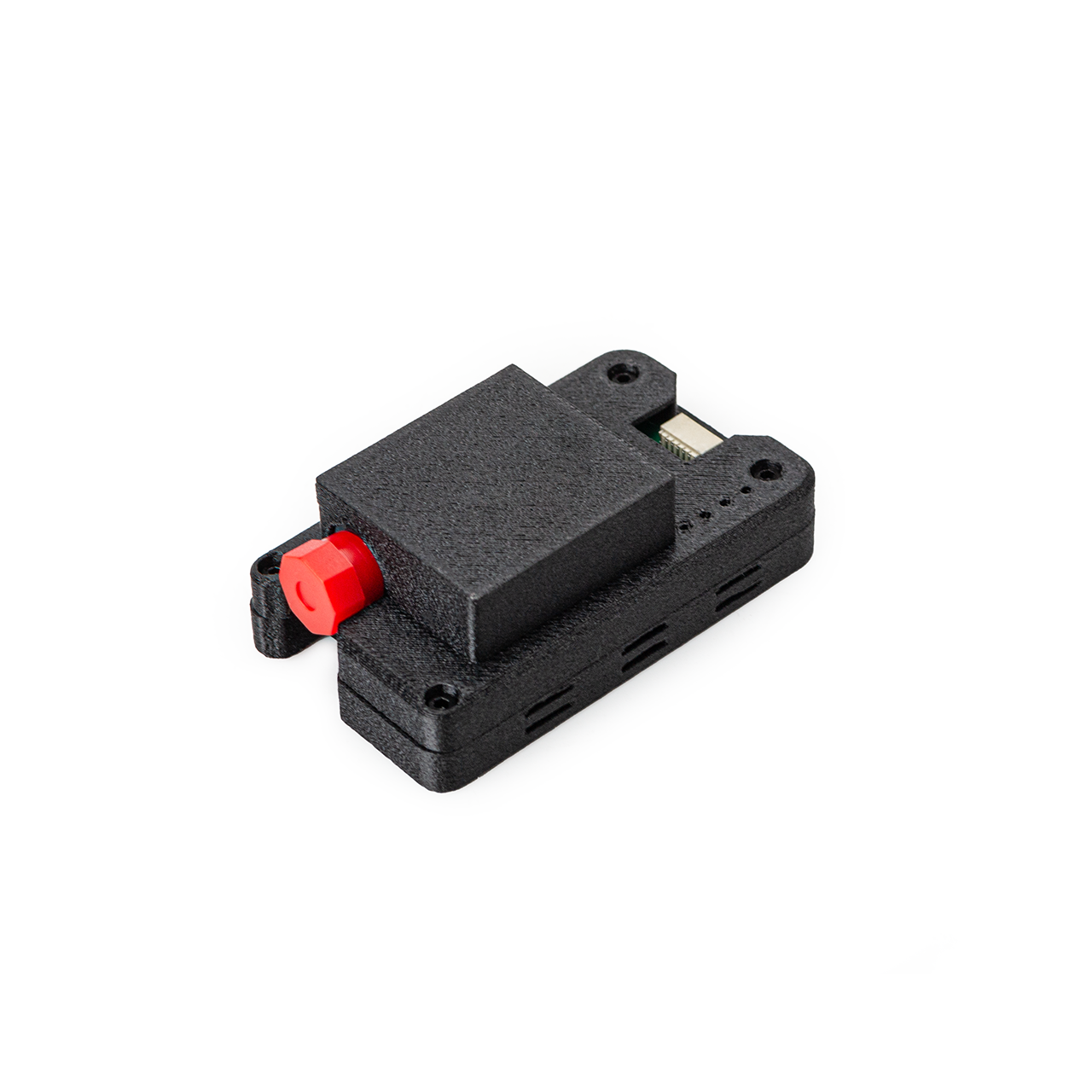

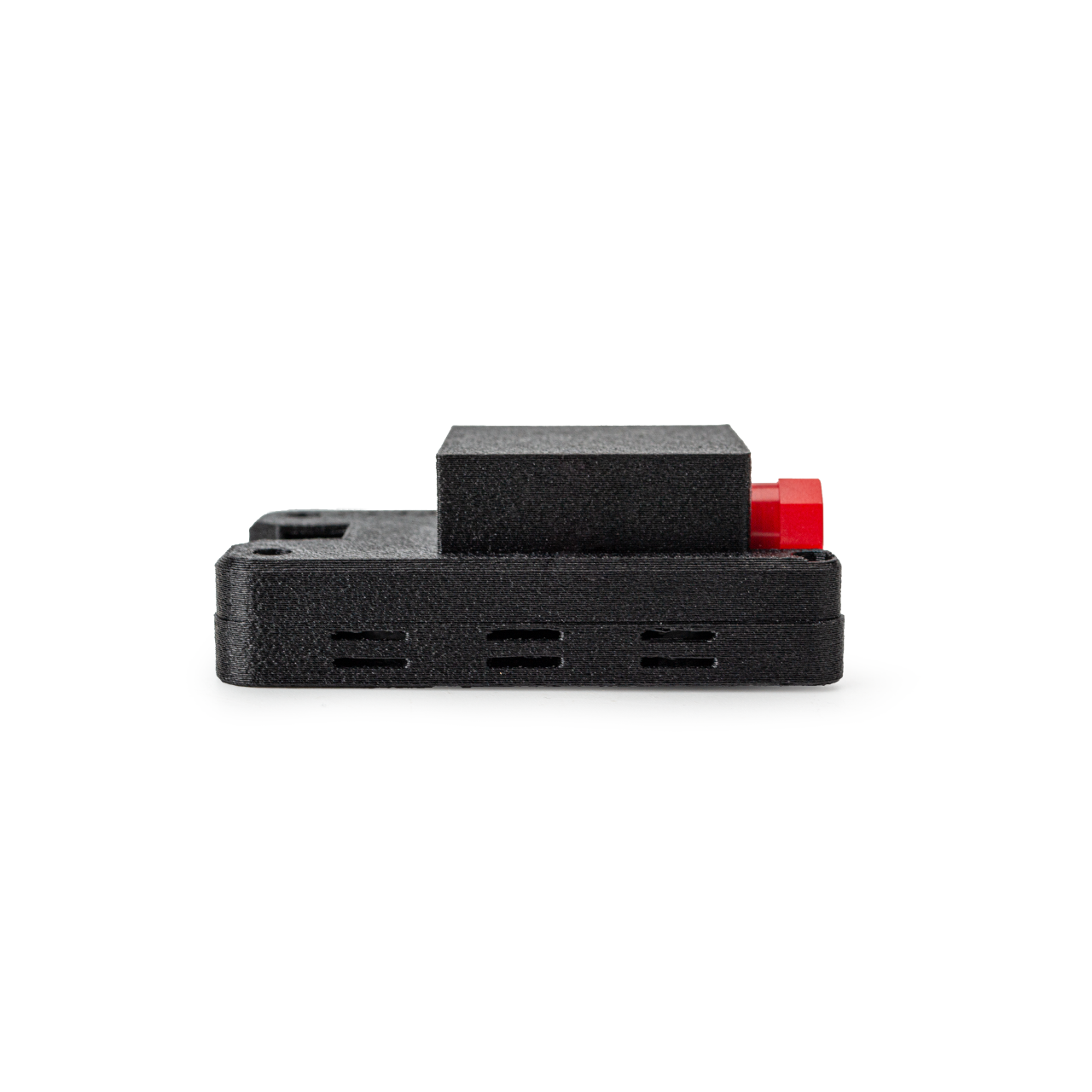

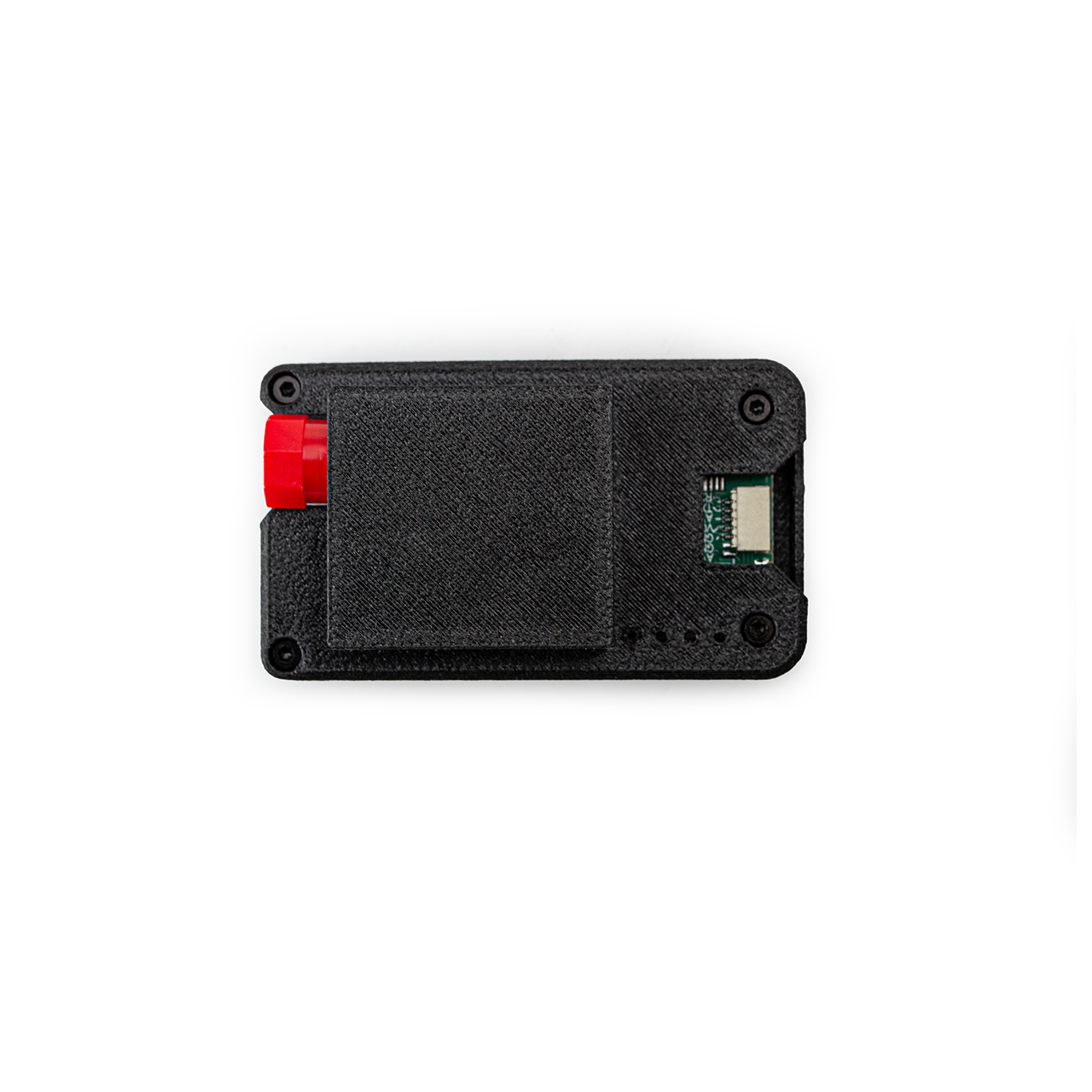

Šviesolaidinio skaitmeninimo modulis
Įrenginio pavadinimas: Air Unit SE V2
Maitinimo šaltinis: 5,5 V ~ 26 V
Korpuso dydis: 63x37x23mm
Kūno svoris: 31±2 g
Optinė sąsaja: FC sąsaja
Šviesolaidžio tipas: vienmodis šviesolaidis
Duomenų sąsaja: SH1.0
Vaizdo formatas: NTSC/PAL/SECAM
Duomenų kryptis: dvikryptė
Duomenų formatas: TTL/SBUS
Greitis: 0~1 Mbps
Vieno režimo bangos ilgis: 1310 (9/125 μm) +1550
Perdavimo atstumas: vienmodis šviesolaidis iki 20 km

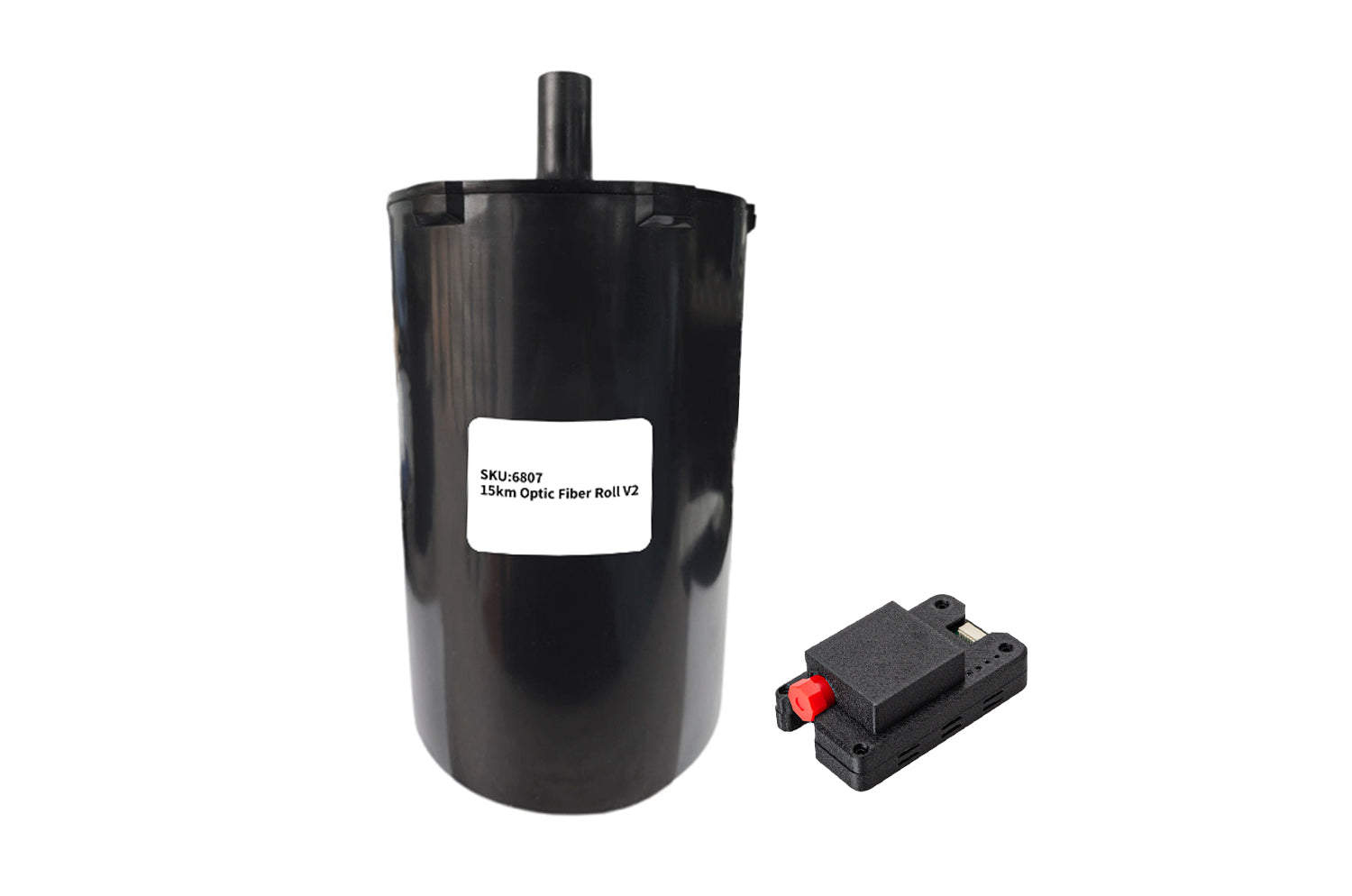

Į komplektą įeina:
1x „Sky End SE V2“ šviesolaidinis modulis
1 x 15 km SE V2 šviesolaidinis ritinėlis
