„Pilotix“ modulis su 15 km optiniu pluoštu „Roll SE“
Ryšys naudojant optinius pluoštus yra patikimas ir efektyvus sprendimas sausumos, povandeninėms ir oro sistemoms, kur reikia perduoti didelį kiekį vaizdo duomenų su minimaliais nuostoliais arba nesant radijo ryšio. „Pilotix“ optinio ryšio rinkinį sudaro 15 kilometrų optinis kabelis ir „Sky End SE“ ryšio modulis, užtikrinantis greitą ir stabilų duomenų perdavimą.
Savybės:
- Mažas delsos laikas, kuris yra labai svarbus valdymui realiuoju laiku.
- Atsparumas radijo trukdžiams, užtikrinantis 100 % nepertraukiamą ryšio kokybę.
- Didelis pralaidumas, leidžiantis perduoti HD vaizdo įrašus ir didelius duomenų kiekius.
- Nereikia jokio papildomo drono imtuvo ar vaizdo perdavimo sistemos.
- Saugus ryšys, dėl kurio sunku perimti signalą.
Šis rinkinys idealiai tinka profesionalioms nuolatinio ryšio ir vaizdo stebėjimo reikmėms, ypač sudėtingoje aplinkoje.
Svarbios pastabos:
- Patikimam ryšiui 5 km, 10 km arba 15 km atstumu rekomenduojame rinktis siųstuvą, kurio veikimo nuotolis yra iki 20 km. Ryšio sistemoms, kurių veikimo nuotolis yra 20 km ir didesnis, rekomenduojamas siųstuvas-imtuvas, kurio veikimo nuotolis yra 40 km.
- „Pilotix“ optinio ryšio moduliai suderinami tik su tos pačios serijos siųstuvais-imtuvais. Naudojant kitų serijų įrenginius, negarantuojame suderinamumo ir neprisiimame atsakomybės už tinkamą veikimą.
Specifikacijos:

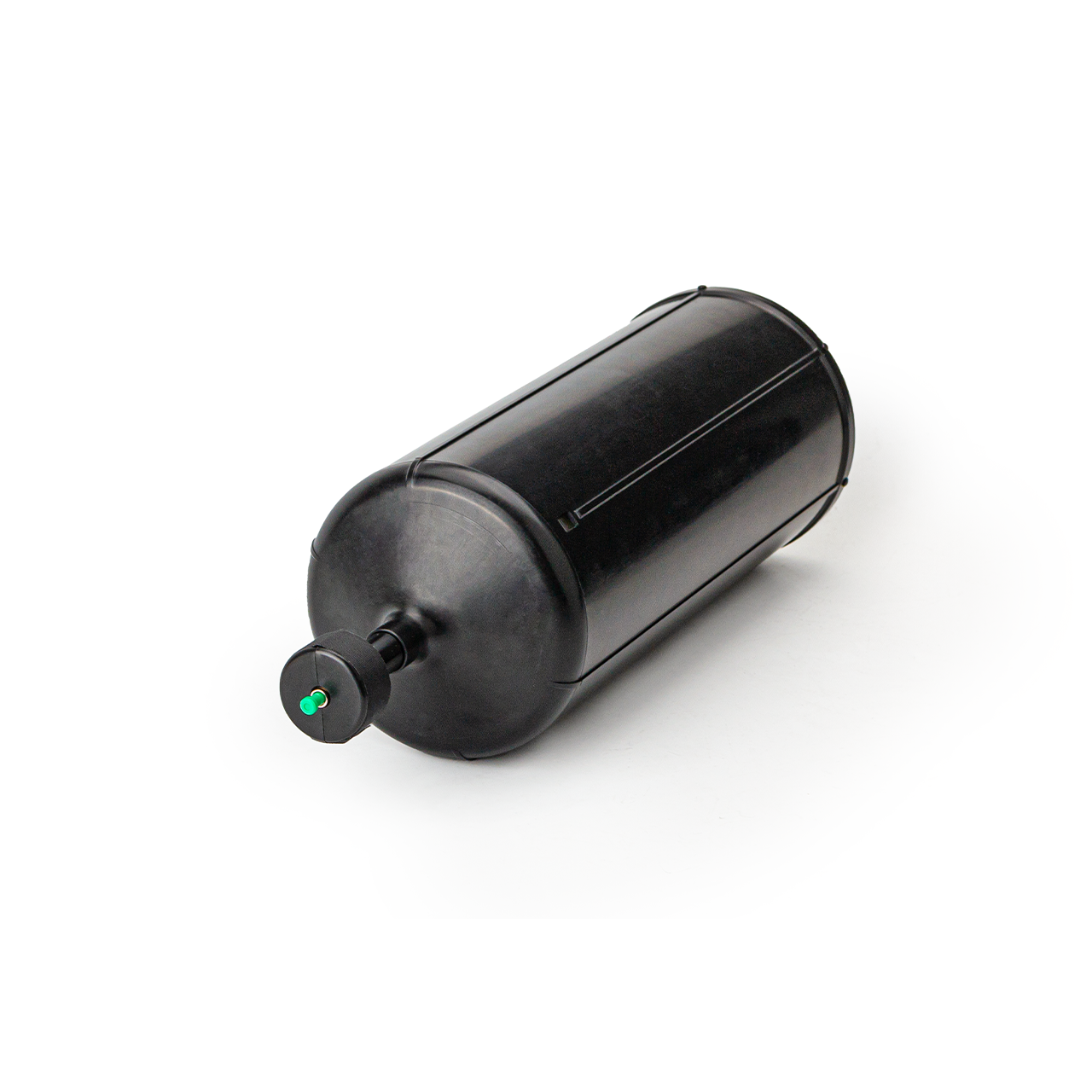

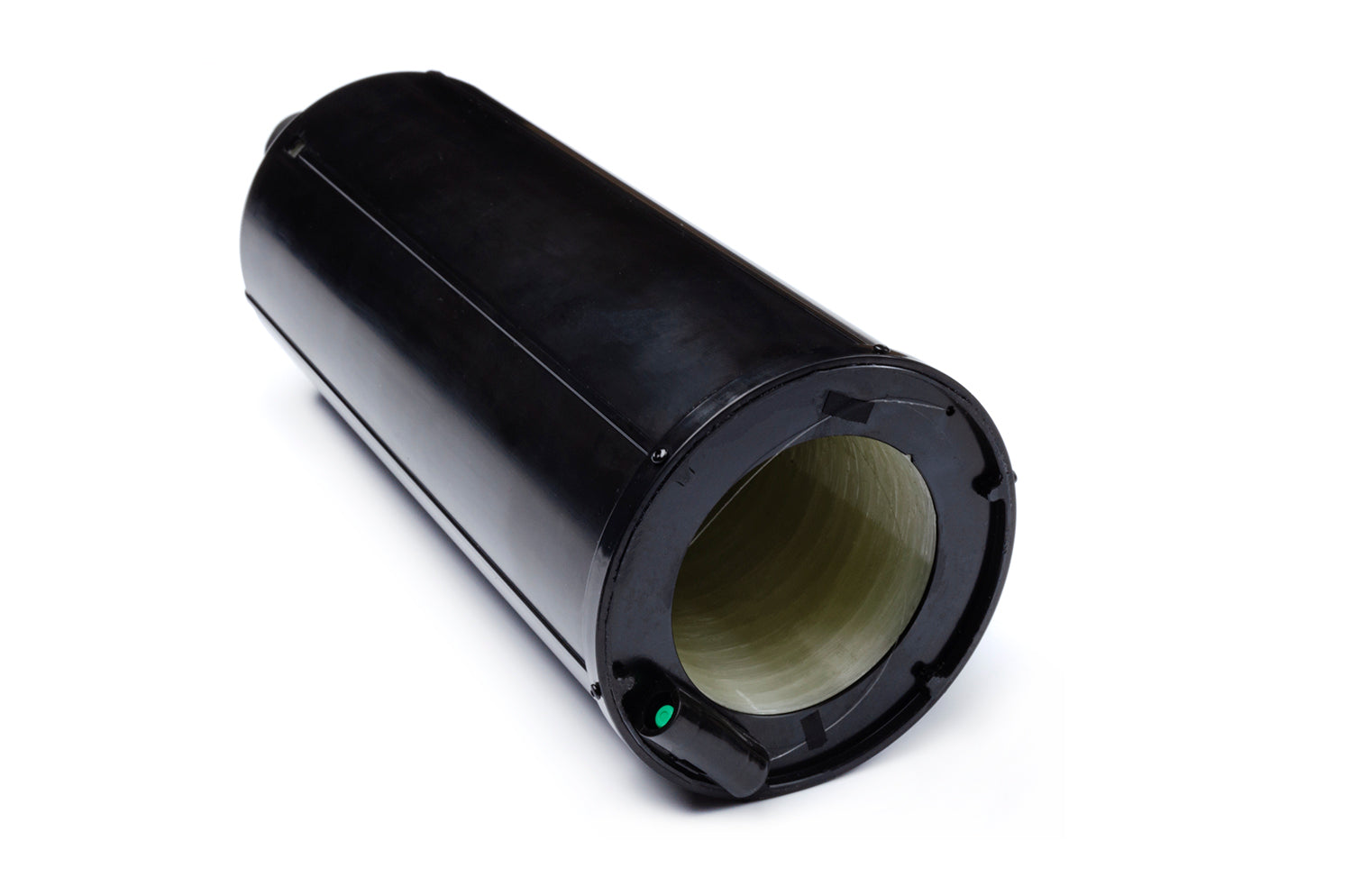

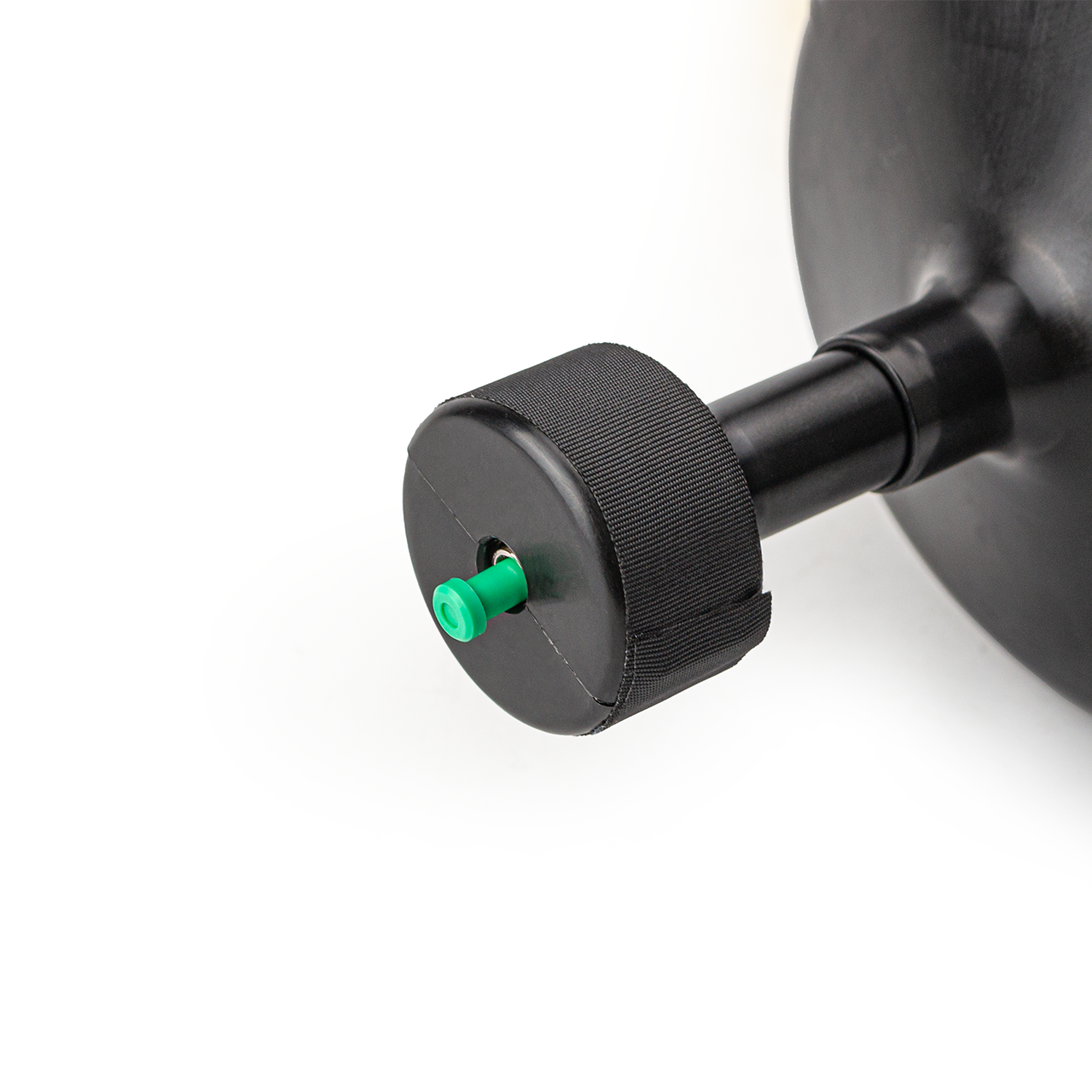

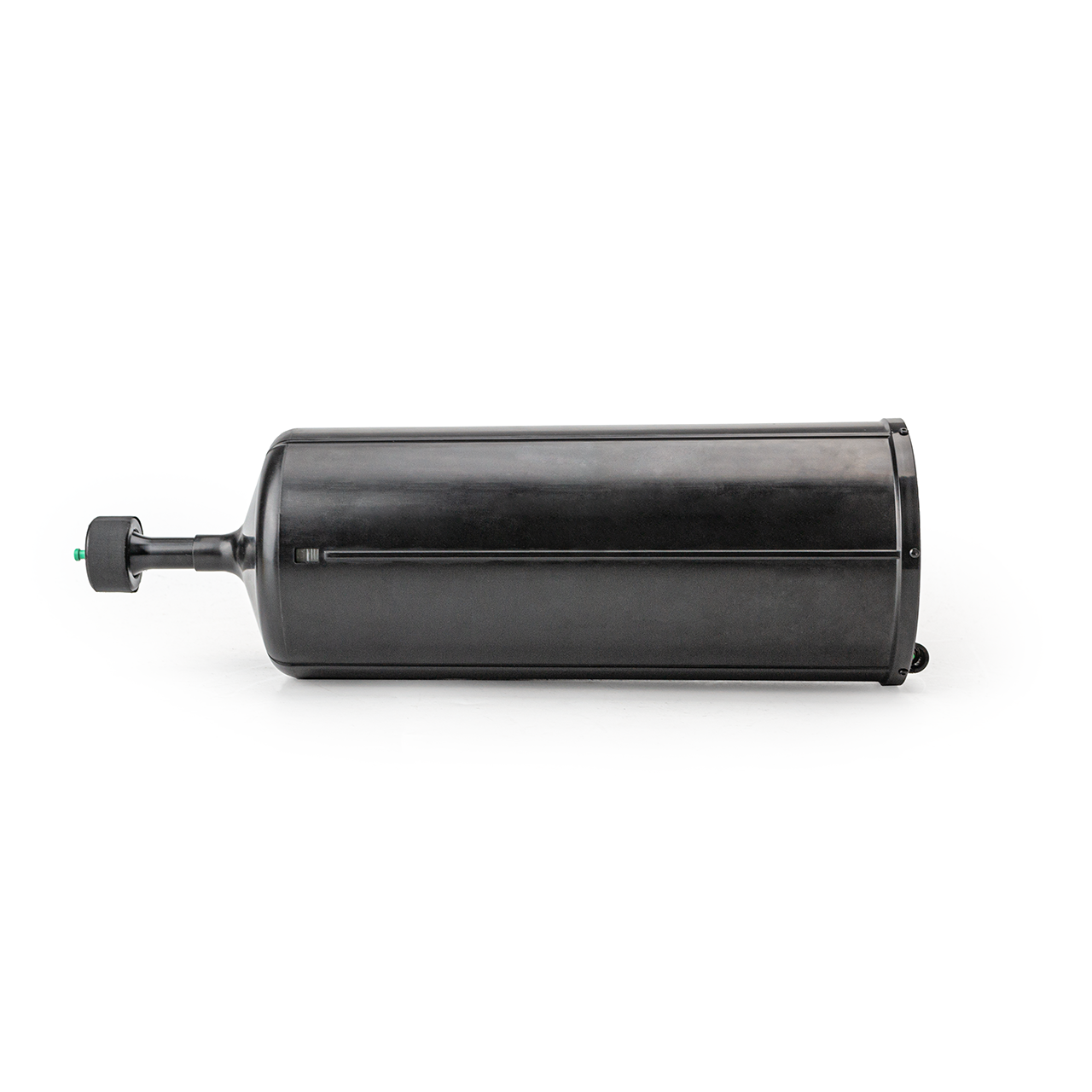

Optinis kabelis
Modelis: Optinis pluoštas SE ritinyje: 15 km
Ilgis: 15,3 km
Pluošto skersmuo: 0,25 mm
Suirimas: 2,5 mm
- 1310 nm ≤0,35 dB/km
- 1550 nm ≤0,21 dB/km
Svoris: 1403 g ± 15 g
Dydis: ilgis 110 mm x gylis 351 mm

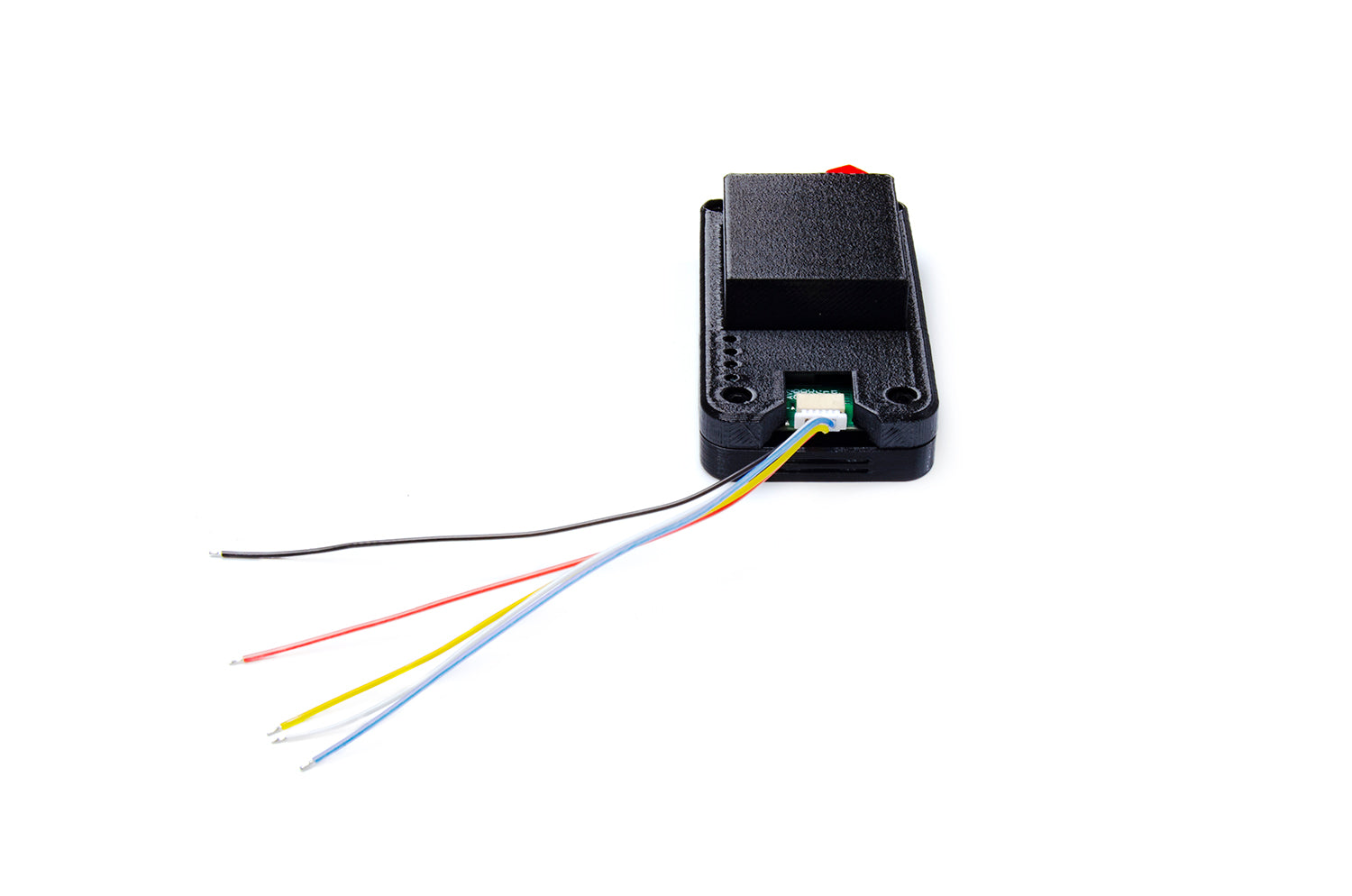

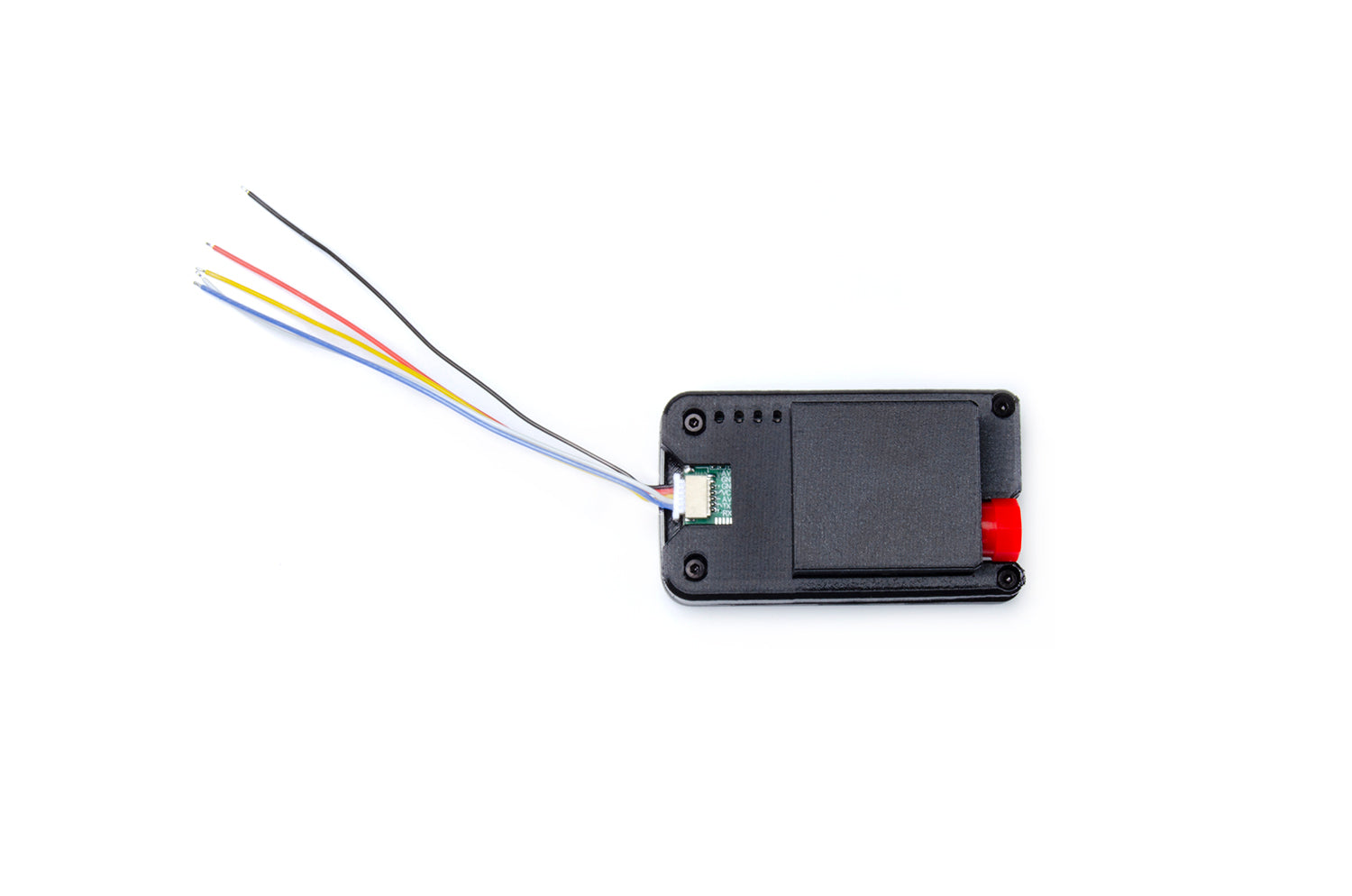

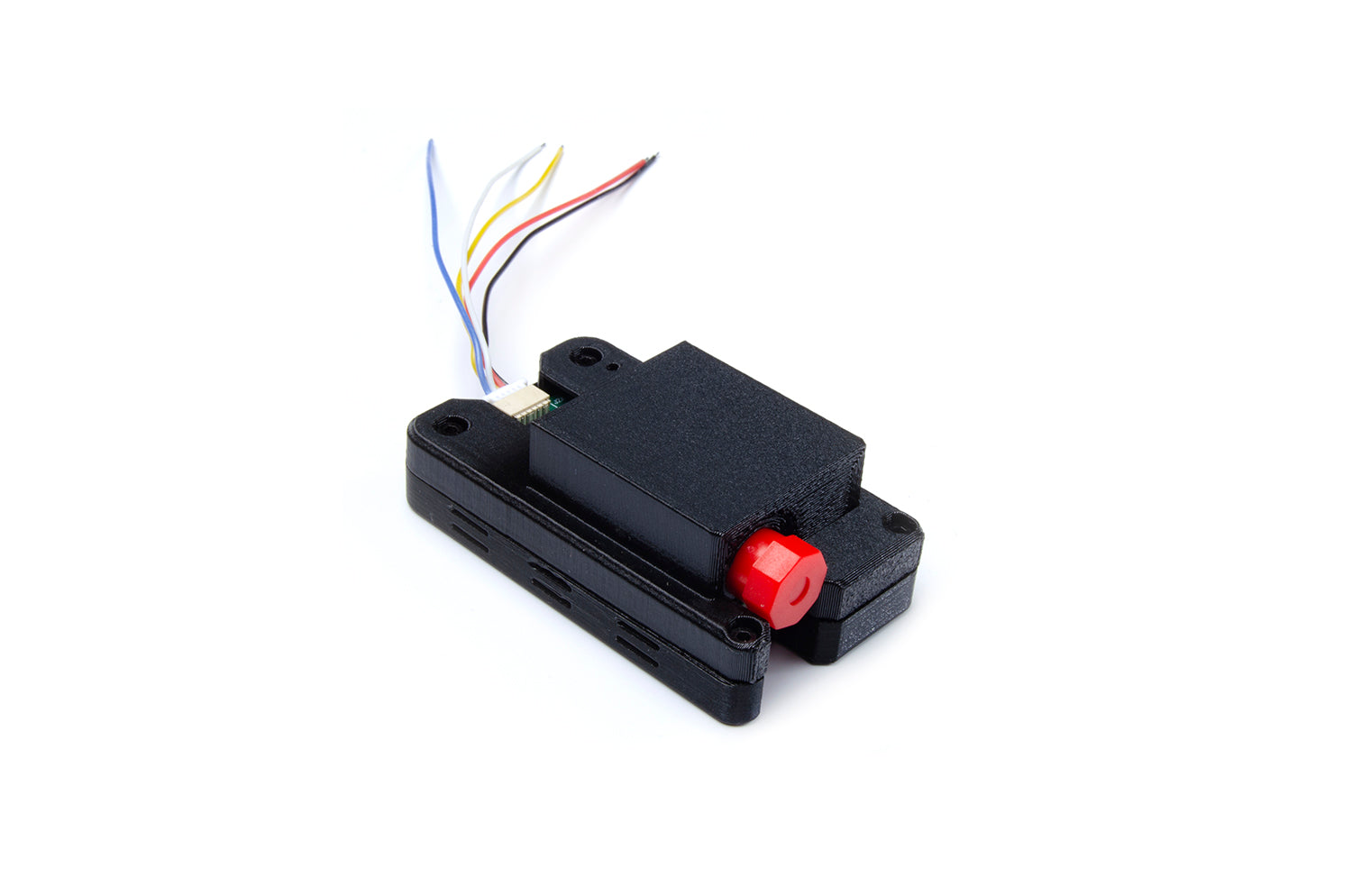

Šviesolaidinio skaitmeninimo modulis
Įrenginio pavadinimas: „Sky End SE“
Maitinimo šaltinis: MAITINIMAS: 5,5 V ~ 26 V
Korpuso dydis: 63x37x23mm
Kūno svoris: 31±2 g
Optinė sąsaja: FC sąsaja
Šviesolaidžio tipas: Vienmodis šviesolaidis
Duomenų sąsaja: SH1.0
Vaizdo įrašo formatas: NTSC/PAL/SECAM
Duomenų kryptis: dvikryptė
Duomenų formatas: dvikryptis: TTL/SBUS
Greitis: 0~1 Mbps
Vieno režimo bangos ilgis: 1310 (9/125 μm) +1550
Perdavimo atstumas: vienmodis šviesolaidis iki 20 km

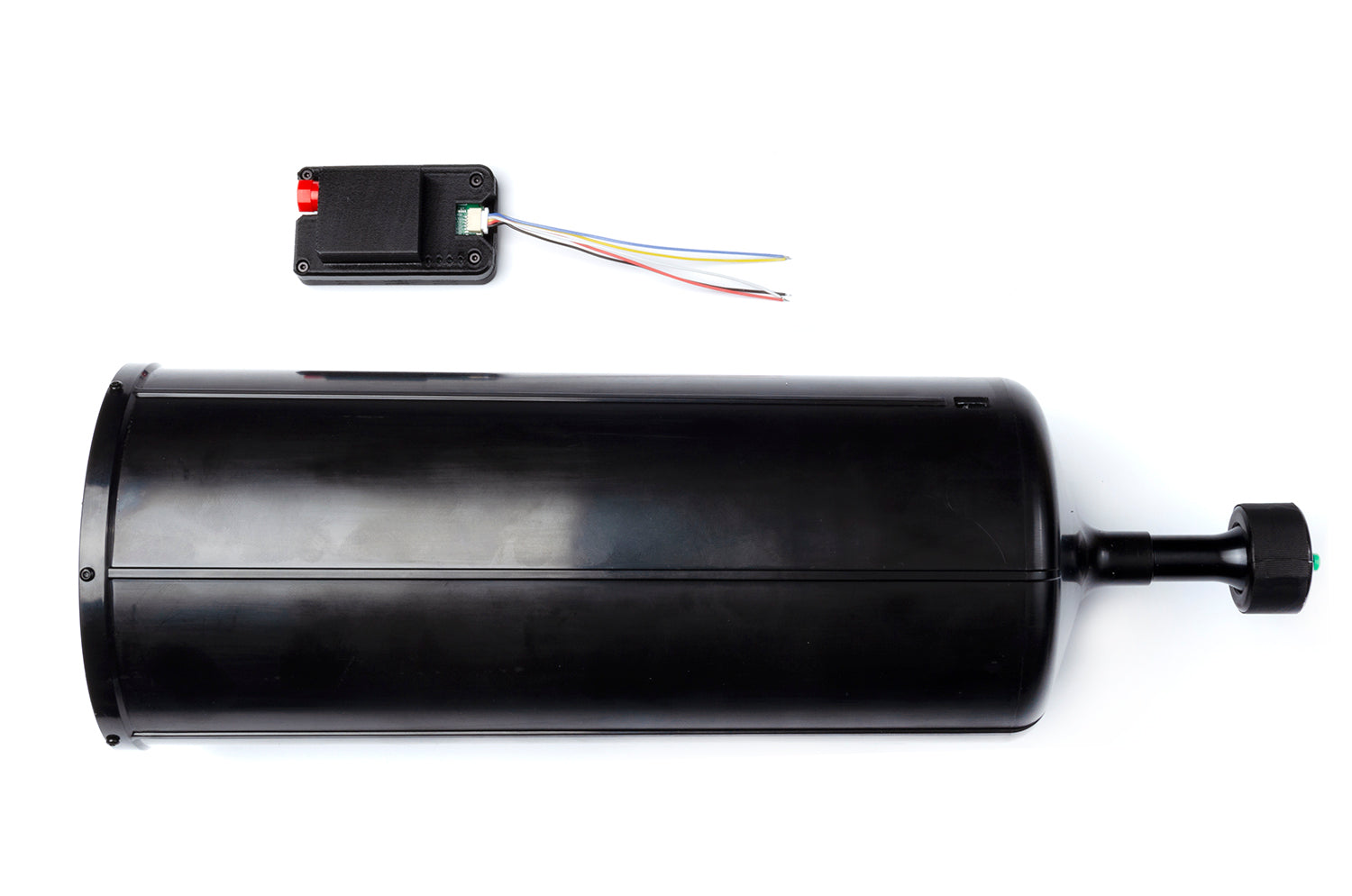

Į komplektą įeina:
1x „Sky End SE“ optinio pluošto modulis
1 x 15 km SE optinio pluošto ritinėlis
