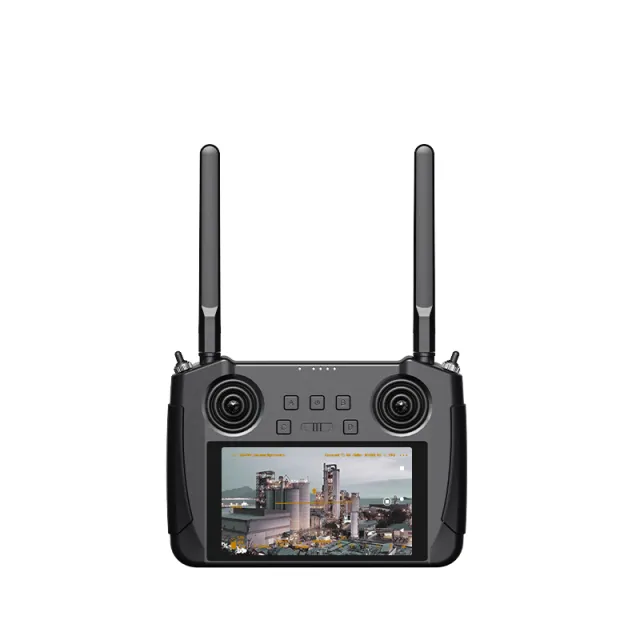

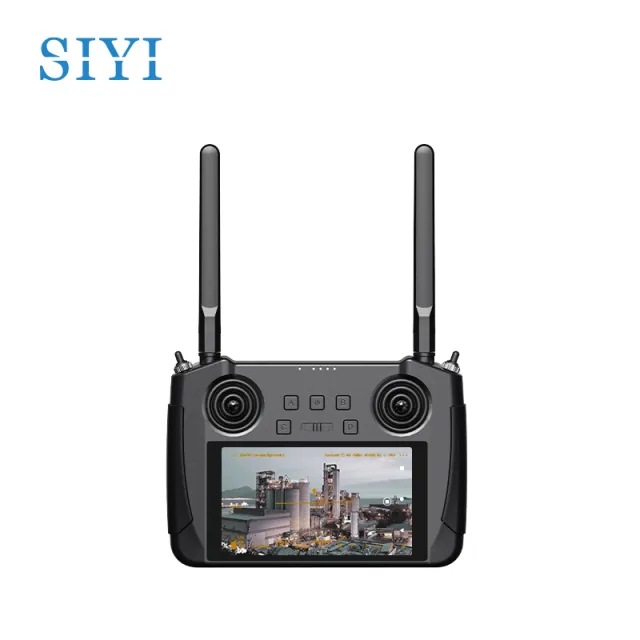

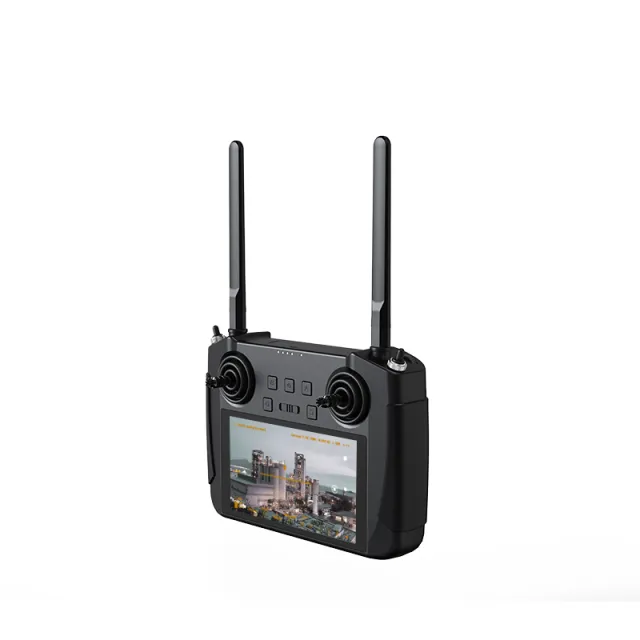

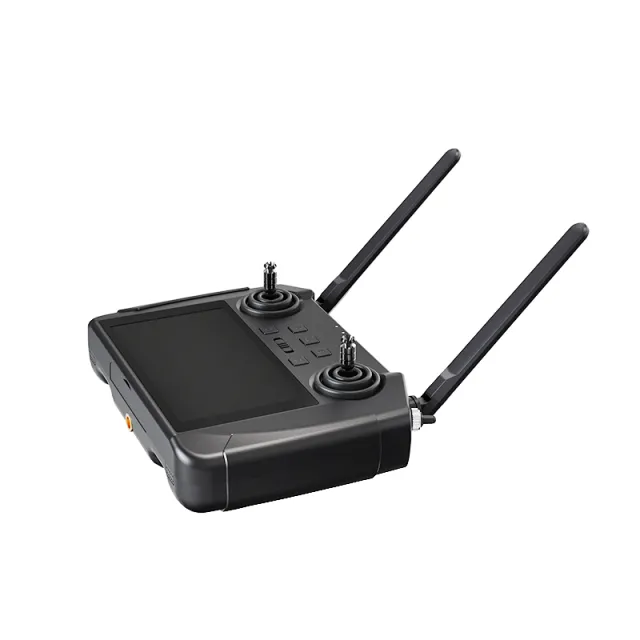

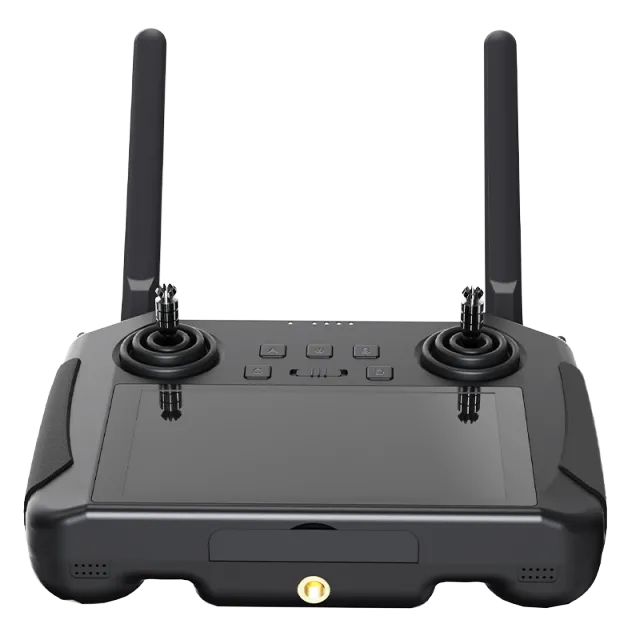

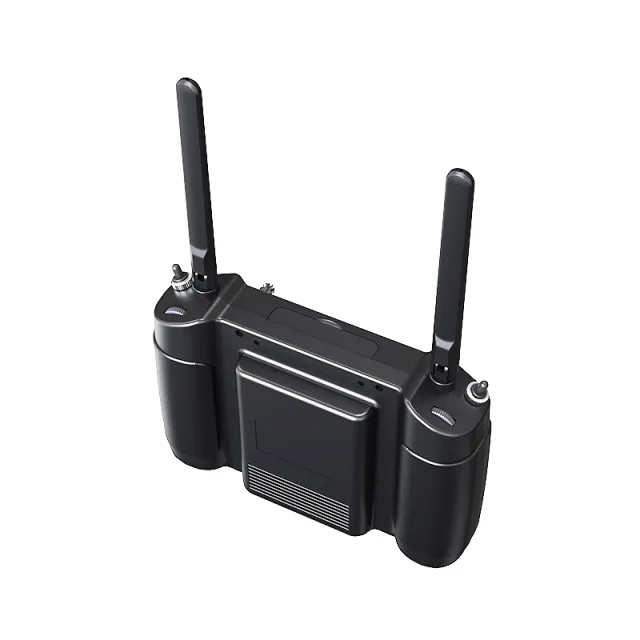

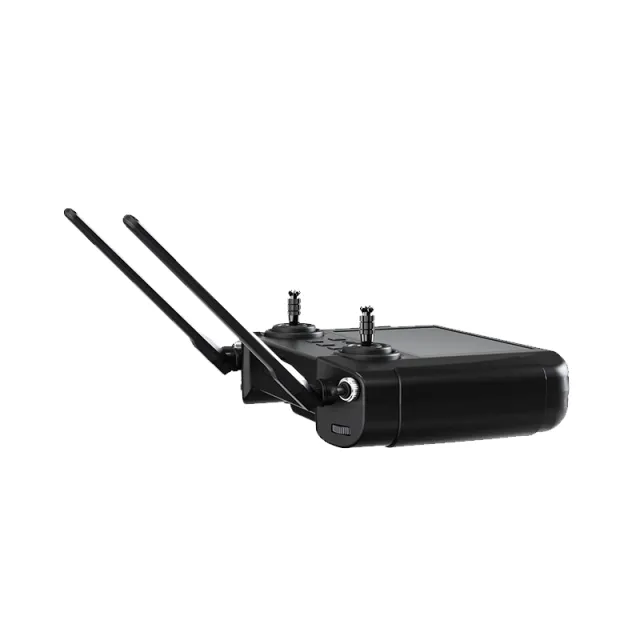

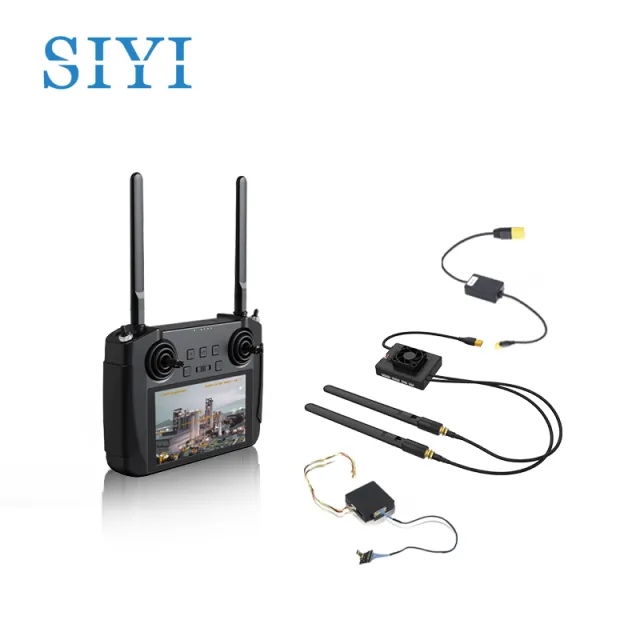

HD sistemos nuotolinio valdymo pultas SIYI MK15 nešiojamas antžeminis įrenginys su standartiniu rinkiniu
„SIYI MK15“ sistema yra patikimas ir galingas nuotolinio valdymo sprendimas įvairioms dronų reikmėms. Sukurta dideliems nuotoliams ir vaizdo transliacijoms, ji palaiko atvirojo kodo valdiklius ir yra patikimas pasirinkimas tiek žemės ūkio, tiek verslo reikmėms.
Sistemos apžvalga
- Maksimalus perdavimo atstumas : 15 km (be kliūčių ir trukdžių)
- Kanalai : 13 fizinių kanalų, 16 ryšio kanalų
-
Suderinami duomenų perdavimo skrydžio valdikliai :
- Atvirojo kodo valdikliai : PX4 / Ardupilot, modeliai, tokie kaip SIYI N7
Vaizdo transliacijos suderinamumas
-
„Android“ programėlė :
- SIYI programėlė : SIYI FPV
- Atvirojo kodo GCS : QGroundControl, misijų planuotojas
- „Windows GCS“ : „QGroundControl“, misijų planavimo priemonė (tik H264)

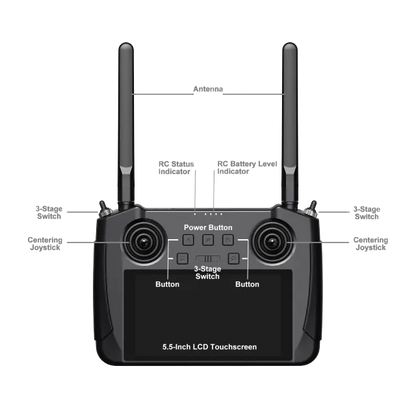

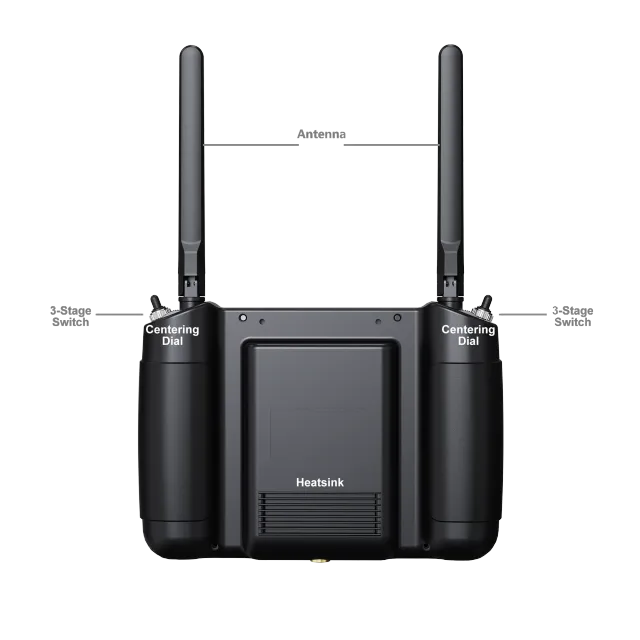

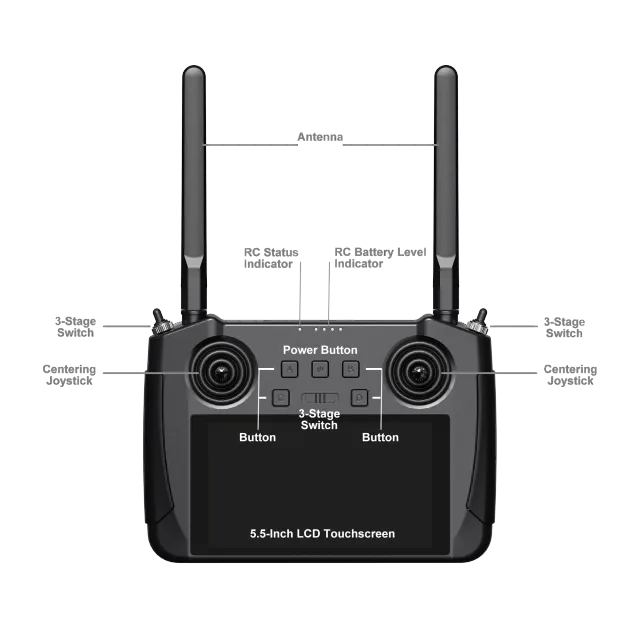

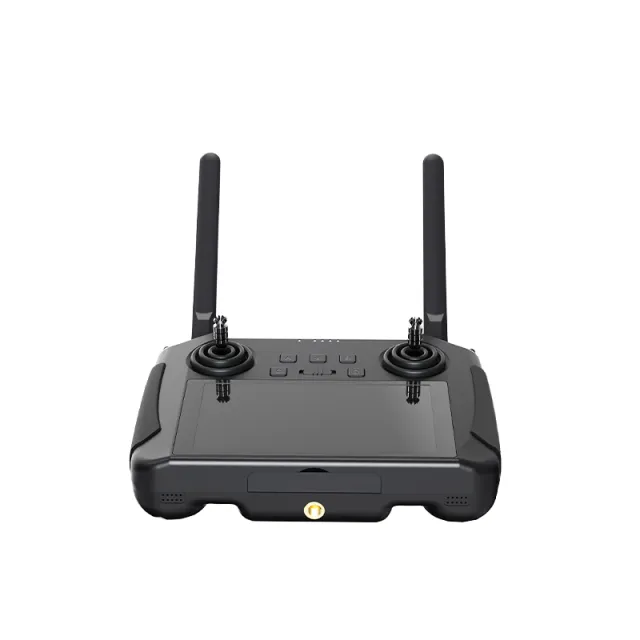

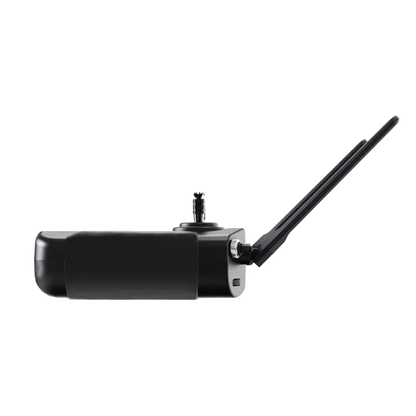

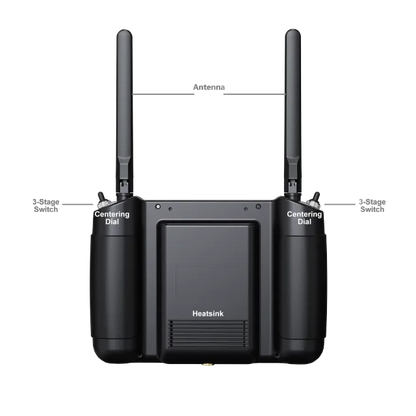

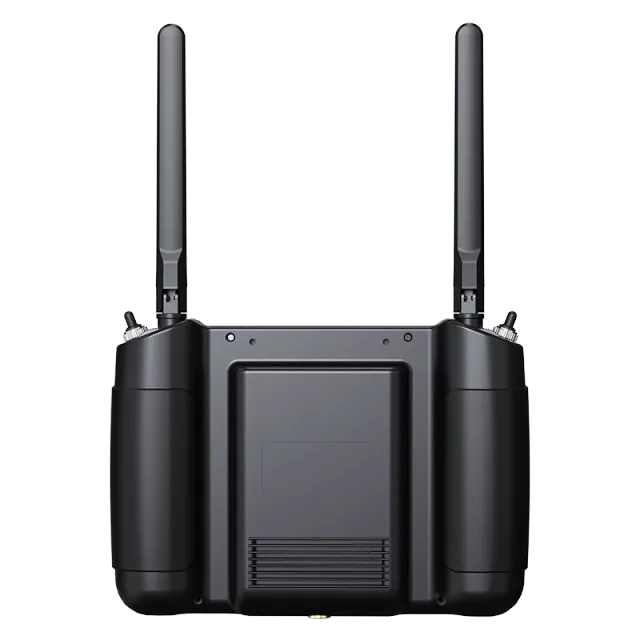

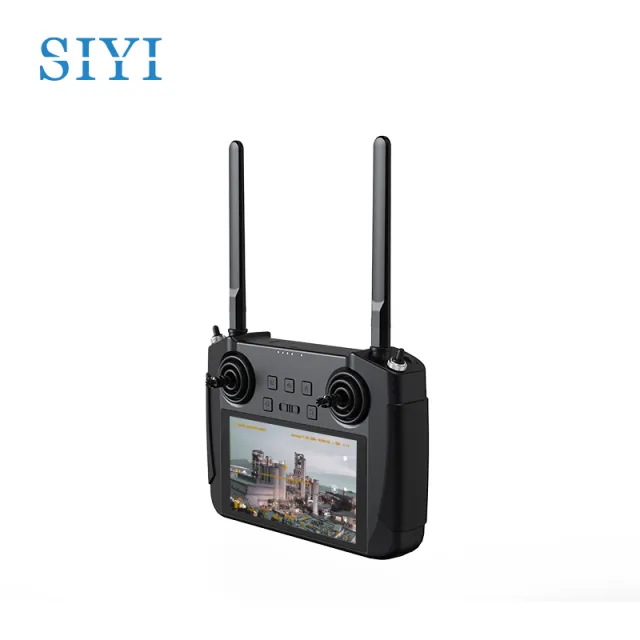

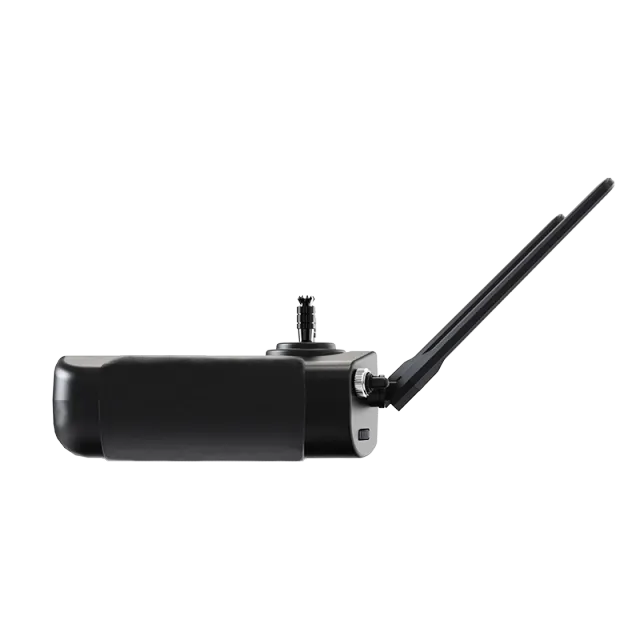

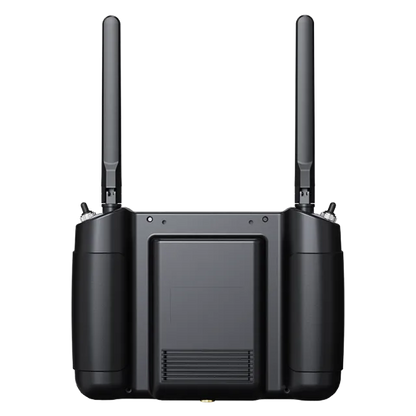

Antžeminis blokas (nuotolinio valdymo pultas)
- Monitorius : 5,5 colio HD LCD jutiklinis ekranas su dideliu ryškumu
- Sistema : „Android 9.0“ OS, 2 GB RAM, 16 GB ROM
- Baterija : 10 200 mAh 7,4 V 2S ličio jonų (75,48 Wh) su PD 20 W greituoju įkrovimu, įkrovimo laikas 5 valandos, baterijos veikimo laikas 13 valandų
-
Antenos stiprinimas :
- Daugiafunkcinė antena : 5 dBi
- Tolimojo nuotolio antena : 11 dBi (įtraukta į „Enterprise Edition“)
- Papildoma „Lollipop“ antena : 5 dBi
-
Sąsajos ir prievadai :
- HDMI vaizdo išvestis : tik „Enterprise“ leidime
- USB-A : išoriniams įrenginiams (pvz., pelei, USB diskui)
- C tipo : įkrovimui, programinės įrangos atnaujinimui (apačioje GH1.25 4 kontaktų) ir failų perkėlimui
- SIM kortelės lizdas : skirtas mobiliojo ryšio tinklui
- TF kortelės lizdas : išorinei saugyklai
- Standartinis trikojo sriegis : 1/4 colio
- Matmenys (su sulankstyta antena) : 189 x 138 x 41 mm
- Svoris (su sulankstyta antena) : 850 g
- Atsparumas vandeniui : IP53
- Darbinė temperatūra : nuo -10 ℃ iki 50 ℃
Oro blokas
- Signalo išvestis : 16 SBUS kanalų, 5 PWM kanalai
-
Sąsajos ir prievadai :
- RC signalo išvestis : RC (GH1.25 3 kontaktų)
- Duomenų jungtis su skrydžio valdikliu : UART (GH1.25 4 kontaktų)
- PWM kanalai 1-5 : PWM (GH1.25 6 kontaktų)
- LAN : Vaizdo įvesties / tinklo ryšio (GH1.25 8 kontaktų)
- Programinės įrangos atnaujinimas : C tipo
- Antenos stiprinimas : Omni antena 5 dBi, pasirenkama Lollipop antena 5 dBi
-
Darbinė įtampa :
- MK15 oro blokas (žemės ūkio versija) : 4S–18S / 16,8–75,6 V (senesnės versijos palaiko tik 6S–14S)
- HM30 oro blokas (įmonės versija, MK32) : 3S–6S / 12,6–25,2 V (senesnės versijos palaiko tik 3S–4S)
-
Energijos suvartojimas :
- MK15 oro blokas (žemės ūkio) : vidutiniškai 3,2 W, daugiausia 12 W
- HM30 oro blokas : vidutiniškai 2,8 W, daugiausia 12 W
- HM30 oro blokas su maitinimo moduliu : vidutiniškai 3,2 W, maks. 12 W
- Matmenys (be antenos) : 70 x 55 x 16 mm (su ventiliatoriumi)
- Svoris (be antenos) : MK15 oro blokas 100 g, HM30 oro blokas 74 g, HM30 su maitinimo moduliu 109 g
- Darbinė temperatūra : nuo -10 ℃ iki 50 ℃
