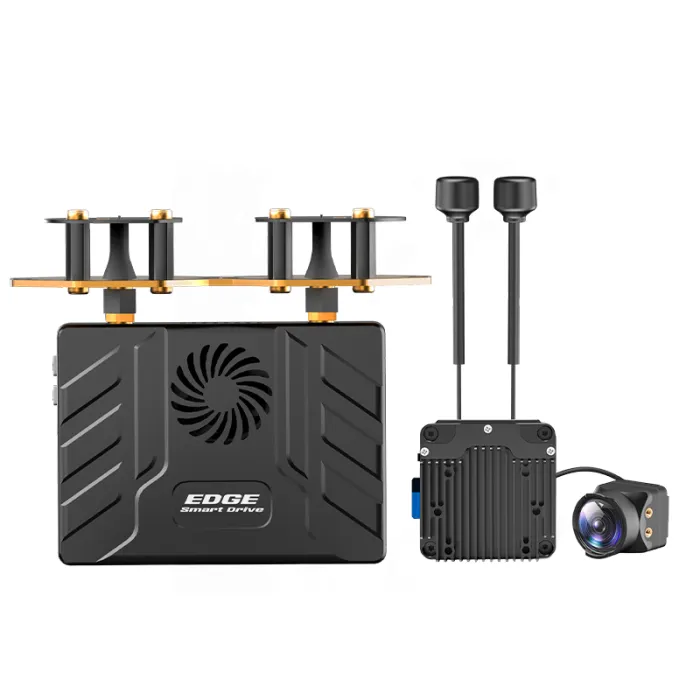

HD sistemos EDGE T3 Combo VTX oro įrenginys + VRX antžeminis įrenginys
Vaizdo perdavimo sistema EDGE T3 plačiai taikoma dronams, nepilotuojamoms transporto priemonėms ir nepilotuojamiems laivams. Tai esminis įrenginys, užtikrinantis sklandų ryšį ir vaizdo perdavimą realiuoju laiku šiose nepilotuojamose sistemose, palengvinantis įvairias operacijas, tokias kaip aerofotografavimas, stebėjimas ir nuotolinis valdymas.
„EDGE T3 VRX HD“ skaitmeninis antžeminis įrenginys yra didelio našumo vaizdo imtuvas, skirtas dronams, nepilotuojamoms antžeminėms transporto priemonėms (UGV) ir nepilotuojamoms vandens sistemoms. Jis užtikrina stabilų HD kokybės vaizdo perdavimą realiuoju laiku, idealiai tinka aerofotografijai, stebėjimui ir nuotoliniam valdymui.
Savybės:
- Vaizdo apdorojimas naudojant dirbtinį intelektą: pagerina spalvas, dinaminį diapazoną ir detales
- Perdavimo diapazonas iki 35 km: stabilus veikimas dideliais atstumais
- Perdavimo delsa: maždaug 60 ms
- Maksimalus vaizdo duomenų perdavimo greitis: 120 Mbps
- Naktinio matymo palaikymas: dirbtinio intelekto algoritmai pagerina vaizdo kokybę esant prastam apšvietimui
- 3 viename duomenų perdavimas: sujungia vaizdo įrašą, telemetriją ir valdymą į vieną kanalą
- Lankstūs OSD nustatymai: galimybė pritaikyti ekrane rodomą informaciją
- Suderinamumas su mobiliaisiais įrenginiais: integruotas „Wi-Fi“ ryšys, leidžiantis peržiūrėti vaizdo įrašus išmaniuosiuose telefonuose ir nešiojamuosiuose kompiuteriuose be papildomų laidų
Specifikacijos:
Vaizdo perdavimo modulis (VTX)
Modelis: T3 VTX
Produkto pavadinimas: T3 skaitmeninis HD vaizdo perdavimas (oro įrenginys)
Ryšio dažnis: 5,18–5,24 GHz, 5,745–5,825 GHz
Perdavimo galia (EIRP): FCC≤30dBm, CE<14dBm; SRRC < 20 dBm
Sąsaja: SH1.0-4P, SH1.0-6P, SH1.0-8P
Tvirtinimo skylių atstumas: 2 × 25,5 / 4 × 20 mm
Matmenys: 36 × 36 × 11,8 mm
Išorinė atmintis: palaiko „microSD“ korteles (16–256 GB)
Įrašymo specifikacijos: 1080p@60fps
Svoris: 25 g (įskaitant aušintuvą)
Darbinė temperatūra: nuo 0 °C iki +50 °C
Galimi dažnio taškai: 9
Įėjimo įtampos diapazonas: 6–28 V nuolatinė srovė
Palaikomos skrydžio valdymo sistemos: „ArduPilot“, „Betaflight“, „iNav“
Kameros modulis
Modelis: T3 kameros modulis
Vaizdo jutiklis: 1/2,8 colio 2MP 16:9 jutiklis
Raiška: 1080P / 60 kadrų per sekundę
Vaizdo santykis: 16:9
Objektyvas (standartinis): 2,9 mm HD120
Diafragma: F1.4
Regėjimo laukas: 120
Objektyvas (neprivalomas): 2,2 mm HD155
Diafragma: F1.9
Regėjimo laukas: 155
Užrakto tipas: riedantis užraktas
Svoris: 13
Matmenys: 20 × 20 × 30 mm / 20 × 20 × 25
Koaksialinio kabelio ilgis: 130
Antena
Pavadinimas: Visakryptė antena
Poliarizacijos kryptis: kairiarankė apskritoji poliarizacija (LHCP)
Darbinis dažnių juostos plotis: 5500–6000 MHz
Įėjimo varža: 50 Ω
VSWR: ≤1,5
Sąsajos tipas: IPEX-1
Matmenys: 15 x 122 mm
Svoris: 2,5 g (kiekvienas)
Vaizdo perdavimo modulis (VRX)
Modelis: T3 VRX
Produkto pavadinimas: T3 skaitmeninis HD vaizdo perdavimas (VRX)
Ryšio dažnis: 5,18–5,24 GHz, 5,745–5,825 GHz
Perdavimo galia (EIRP): FCC ≤ 30 dBm, CE < 14 dBm; SRRC < 20 dBm
Galimi dažnio taškai: 9
Sąsaja: SH1.0-4P, SH1.0-6P
C tipas: Vaizdo išvestis 1080P/60 FPS
Fiksuotas skylių atstumas: 15 mm (M2 × 2)
Matmenys: 82 × 26 × 68 mm
Integruota baterija: 5000 mAh, 3,7 V „Lion“
Svoris: 142 g (be antenos)
Darbinė temperatūra: nuo 0 °C iki +50 °C
Maksimali įkrovimo galia: 20 W
Maksimali iškrovos galia: 20 W
Antena
Pavadinimas: Kryptinė antena
Poliarizacijos kryptis: kairiarankė apskritoji poliarizacija (LHCP)
Darbinis dažnių juostos plotis: 5000–6000 MHz
Įėjimo varža: 50 Ω
Stovinčiosios bangos santykis: ≤1,5
Sąsajos tipas: RPSMA
Matmenys: 102 x 53 x 27 mm
Svoris: 30,5 g
Pakuotėje yra:
1x HD sistemos EDGE T3 Combo VTX oro įrenginys + VRX antžeminis įrenginys
