DJI O4 oro įrenginio PNP diegimo versija
„DJI O4 Air Unit“ serijoje įdiegta „DJI O4“ vaizdo perdavimo sistema, kuri pasiekia labai mažą delsą ir užtikrina greitesnį valdymą. Ši sistema gali automatiškai pasirinkti stabiliausią dažnį.
Jis gali įrašyti vaizdo įrašą 4K / 60 kadrų per sekundę raiška. Vaizdo perdavimo sistema naudoja H.265 vaizdo kodavimą ir palaiko 1080p / 100 kadrų per sekundę didelės raiškos perdavimą, kuris užtikrina aiškius ir sklandžius vaizdus realiuoju laiku.
„DJI O4 Air“ pristato naują lenktynių režimą, kurio vaizdo perdavimo delsa siekia vos 15 milisekundžių. Jis palaiko iki aštuonių lenktyninių lėktuvų vienu metu, leisdamasis į jaudinančią, greitą kelionę dangumi. Jame taip pat įrengtas 1/2 colio vaizdo jutiklis, galintis filmuoti 4K/60 kadrų per sekundę raiška, todėl nereikia išorinės veiksmo kameros, kad būtų galima užfiksuoti didelės raiškos itin plataus kampo vaizdus.
Visiškai kontroliuokite, kas rodoma ekrane. „DJI O4 Air“ serija palaiko „Betaflight“ drobės režimą ir OSD nustatymus. Galite pritaikyti akinių ekrane rodomus realaus laiko duomenis ir išdėstymą, todėl skrydžio duomenys yra aiškūs iš pirmo žvilgsnio ir padidėja valdymo tikslumas.

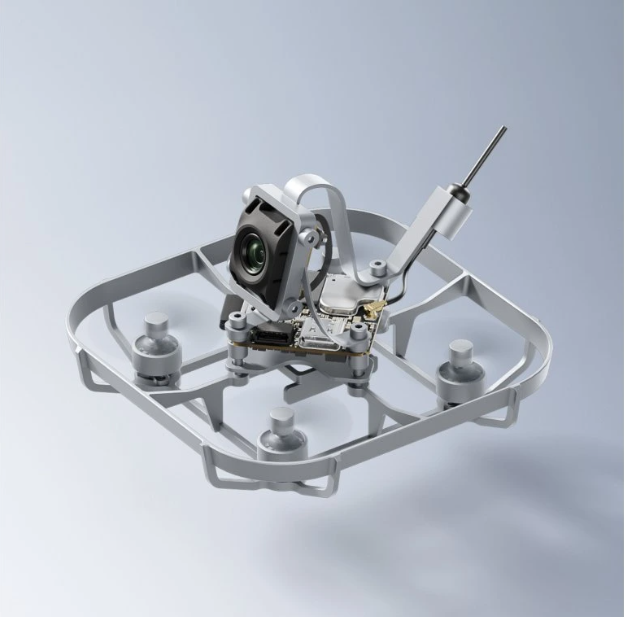

„DJI O4 Air Unit“ serija pasižymi lengvu, nešiojamu dizainu ir dideliu suderinamumu. Tiksliau sakant, „DJI O4 Air Unit“ telpa į 2 colių ir mažesnius dronų rėmus, todėl jį galima lanksčiai pritvirtinti, kad atitiktų įvairius kūrybinius skrydžių scenarijus.
PASTABA : Šis gaminys yra PNP versijos, skirtas montavimui. Jis nėra supakuotas dėžėje ir neturi kitų priedų.
Specifikacijos:
Modelis: DJI O4 oro blokas
Svoris (įskaitant kameros modulį): 8,2 g.
Antenos svoris: 0,75 g
Antenos ilgis: 80 mm
Siųstuvo modulio dydis: 30 × 30 × 6 mm (ilgis × plotis × aukštis)
Kameros modulio dydis: 13,44 × 12,36 × 16,50 mm (ilgis × plotis × aukštis)
Koaksialinio kabelio ilgis: 50 mm
3 viename laido ilgis: 50 mm
VTX darbinis dažnis: 1,5 mm
- 5,170–5,250 GHz
- 5,725–5,850 GHz
Siųstuvo galia (EIRP)
5,1 GHz: <23 dBm (CE)
5,8 GHz: <30 dBm (FCC)
<14 dBm (CE)
< 30 dBm (SRRC)
Mažiausias delsos laikas
Pasirinkus „DJI Goggles 3“ ir lenktynių režimą:
- Vėlavimas yra tik 20 ms, o vaizdo perdavimo kokybė – 1080p / 100 kadrų per sekundę.
Su DJI Goggles N3 ir pasirinktu lenktynių režimu:
- Vėlavimas yra tik 24 ms, o vaizdo perdavimo kokybė – 1080p / 100 kadrų per sekundę.
Su „DJI Goggles 2“ arba „Goggles Integra“:
- Esant 1080p/100 kadrų per sekundę vaizdo perdavimo kokybei, vaizdo perdavimo delsa yra mažesnė nei 35 ms.
Maksimalus vaizdo perdavimo diapazonas su DJI Goggles 3/DJI Goggles N3:
10 km (FCC), 6 km (CE), 6 km (SRRC).
Tiesioginio vaizdo kokybė: 1080P@30/50/60/100 kadrų per sekundę
Ryšio pralaidumas: maks. 60 MHz
Antena: 1 antena, 1T1R
Kanalai: Palaiko automatinį / rankinį režimą, FCC / SRRC / CE
Kamera
Vaizdo jutiklis: CMOS 1/2 jutiklis
Objektyvo matymo kampas: 117,6°
Ekvivalentinis židinio nuotolis: 14 mm
Diafragma: f/2.8
Fokusavimas: nuo 0,6 m iki ∞
ISO jautrumo diapazonas: 100–6400 (automatinis), 100–12800 (rankinis)
Rezoliucijos vaizdo įrašai:
- 4K (4:3): 3840 × 2880 @ 30/50/60 kadrų per sekundę
- 4K (16:9): 3840 × 2160 @ 30/50/60 kadrų per sekundę
- 1080p (4:3): 1440×1080@30/50/60/100/120 kadrų per sekundę
- 1080p (16:9): 1920 × 1080 @ 30/50/60/100/120 kadrų per sekundę
Vaizdo įrašo formatas: MP4
Maksimalus vaizdo įrašo bitų srautas: MP4: 100 Mbps
Spalvų režimas: normalus režimas
Kameros diapazonas: standartinis, platus
EIS: „RockSteady 3.0+“; stabilizavimo funkcija išjungta (palaiko „Gyroflow“)
Aparatūra
Įėjimo įtampa: 3,7–13,2 V
Darbinė temperatūra: nuo -10° iki 40° C
Sandėliavimas:
Integruota atmintis: 23 GB
Palaikomos SD kortelės: 23 GB: Nepalaikoma: SD kortelės: Nepalaikoma
Suderinamumas:
Palaikoma skrydžio valdymo sistema: „Betaflight 4.3.0“ ir naujesnės versijos.
Palaikomi DJI akiniai ir nuotolinio valdymo pultai:
- DJI akiniai 3 + DJI FPV nuotolinio valdymo pultas 3.
- DJI Goggles N3 + DJI FPV nuotolinio valdymo pultas 3
- DJI akiniai „Goggles 2“ / „Goggles Integra“ + DJI FPV nuotolinio valdymo pultas 2
*Norint naudoti DJI FPV nuotolinio valdymo pultą, skrydžio valdymo programinė įranga turi būti sukonfigūruota taip, kad palaikytų SBUS protokolą.

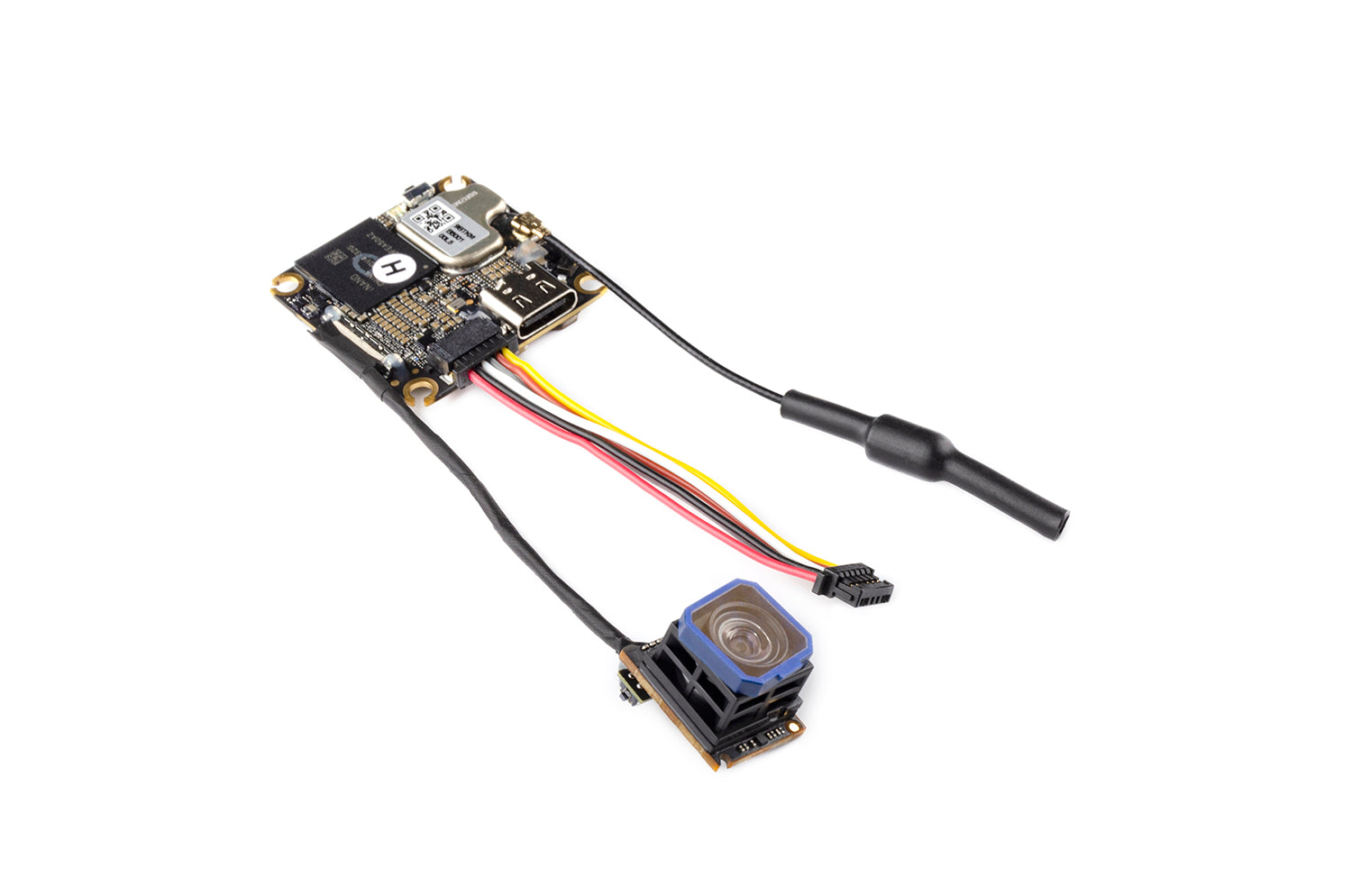

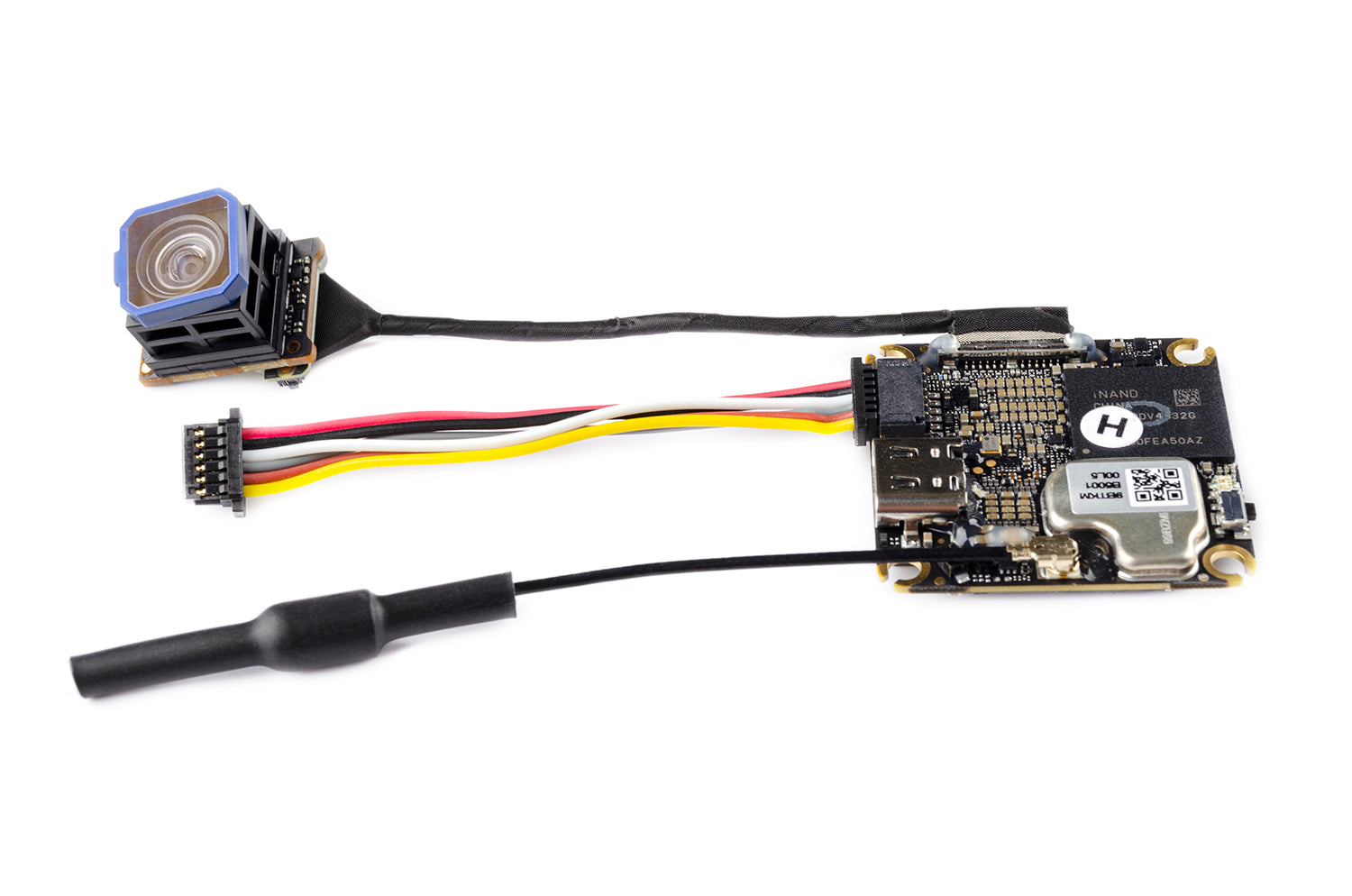

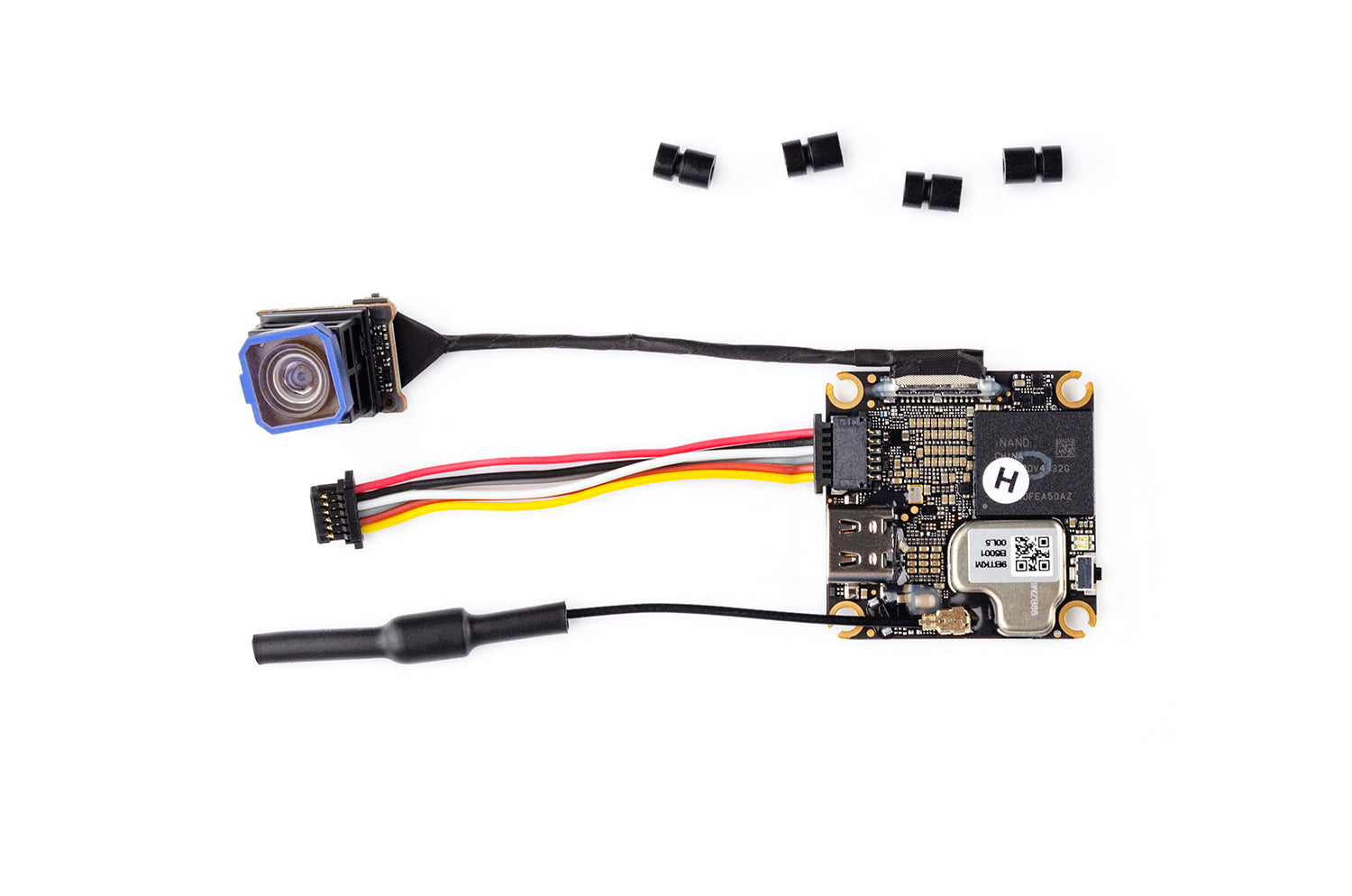

Pakuotėje yra:

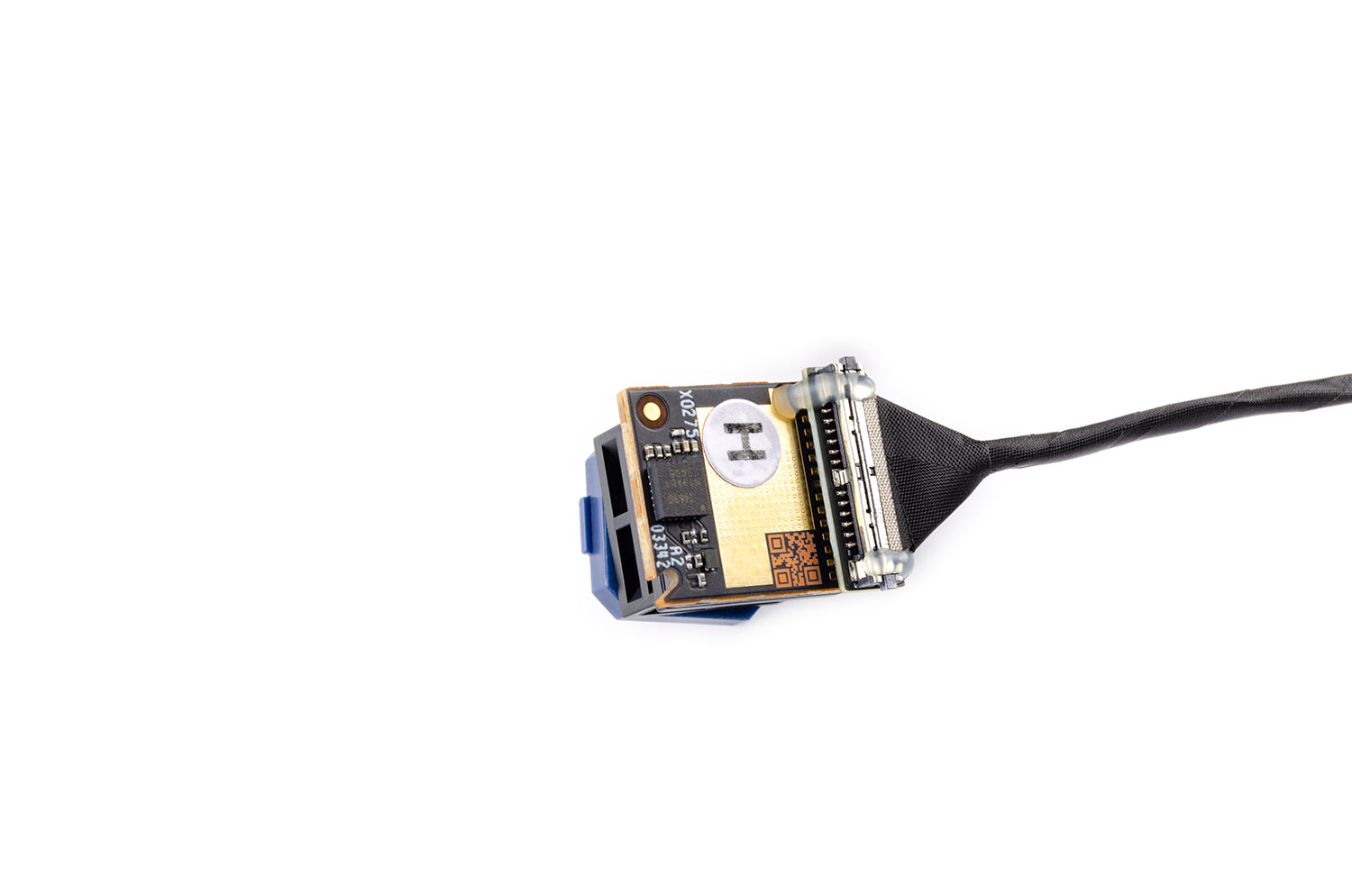

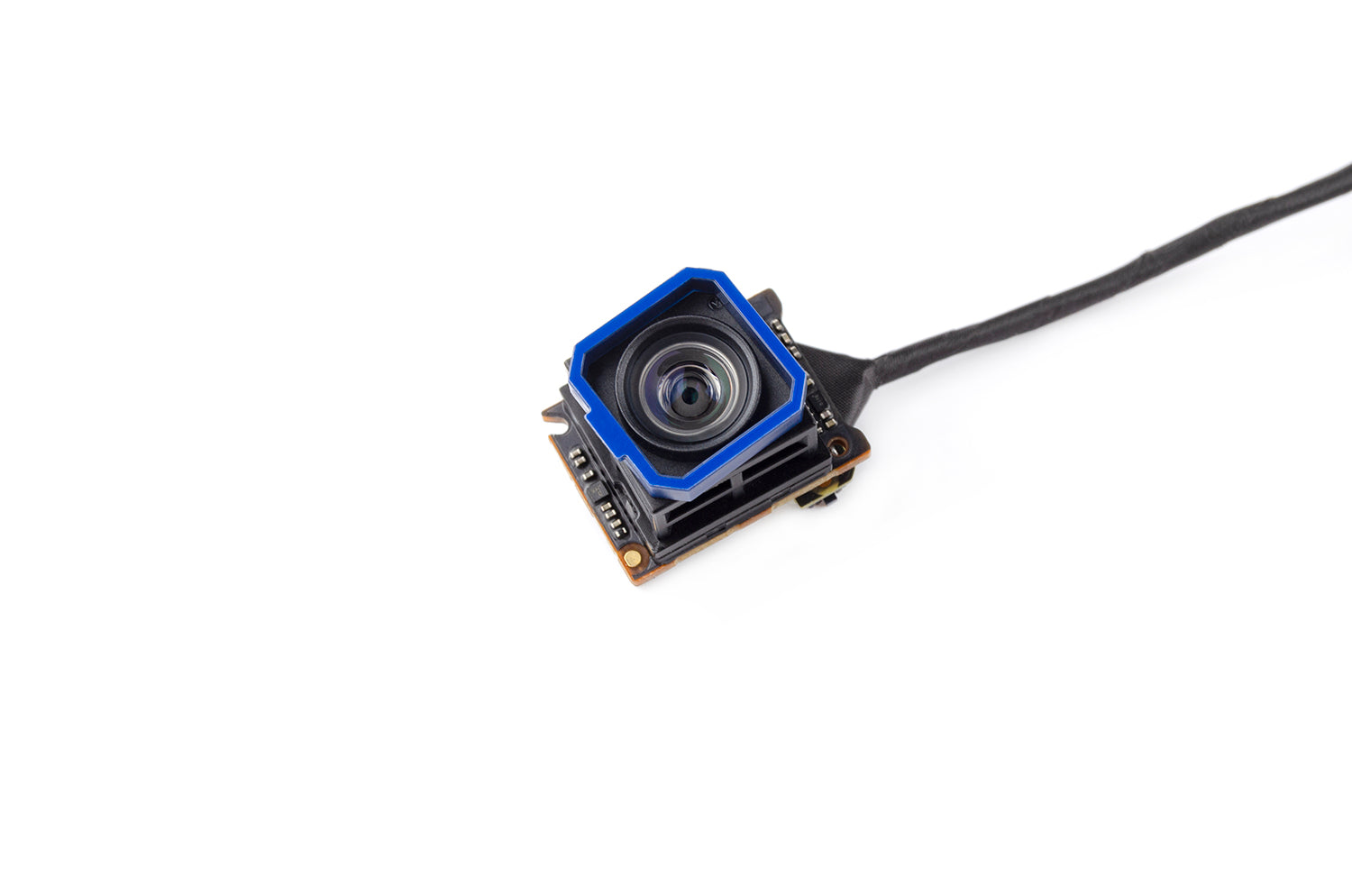

1x DJI O4 Air Unit kameros modulis

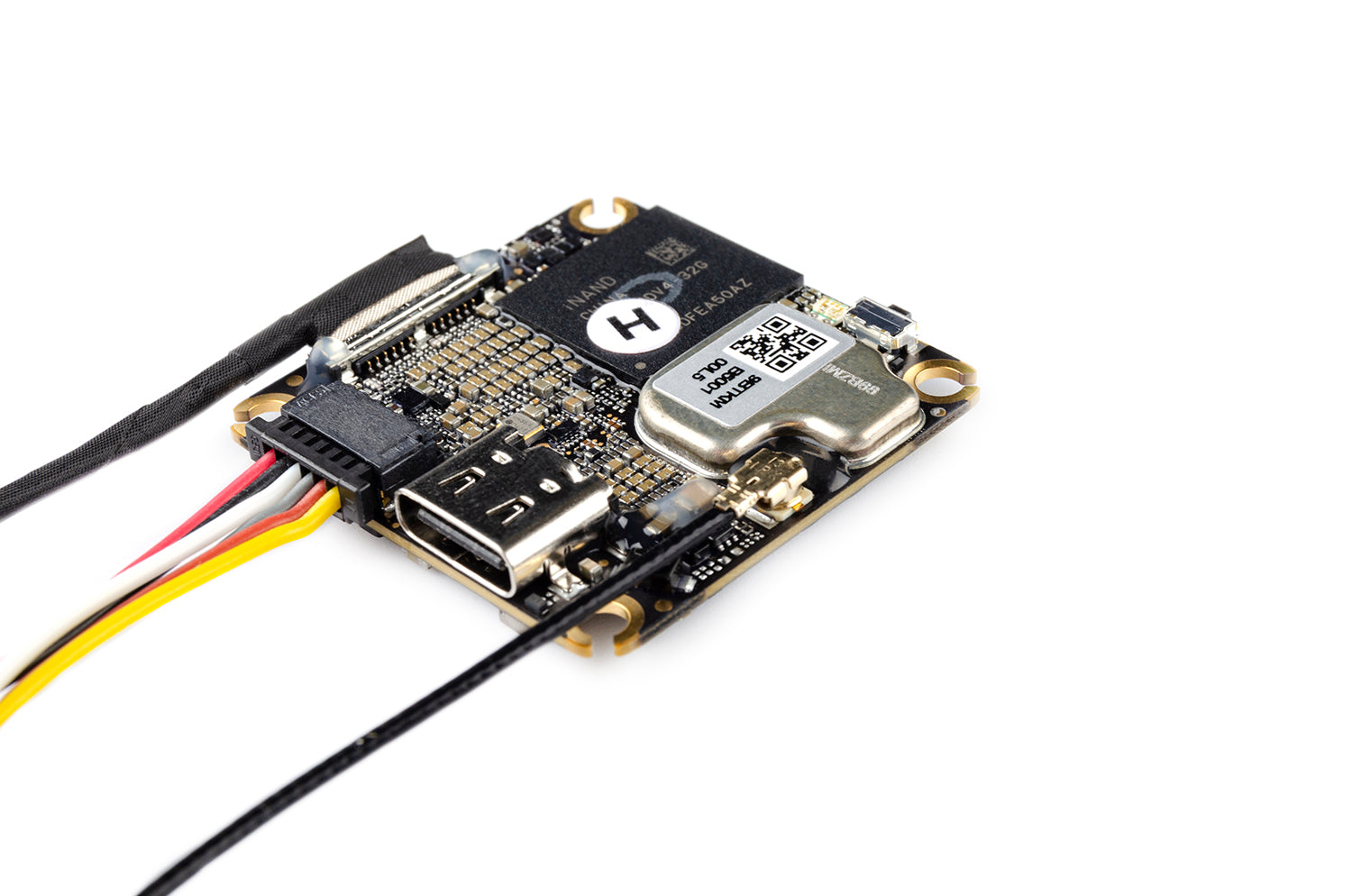

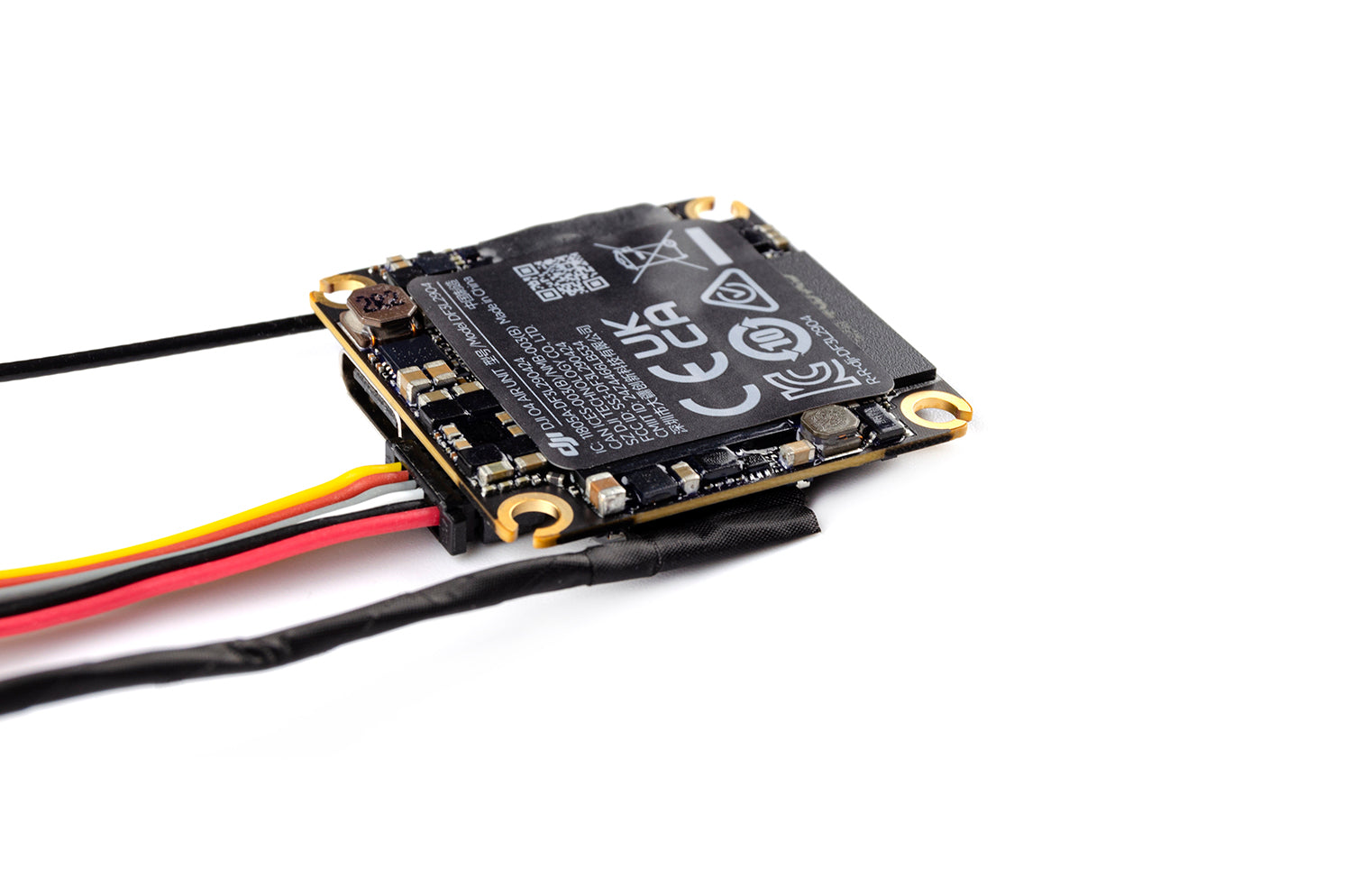

1x DJI O4 oro įrenginio siųstuvo modulis
1x DJI O4 oro įrenginio antena
1 x DJI O4 Air Unit 3 viename laidas
