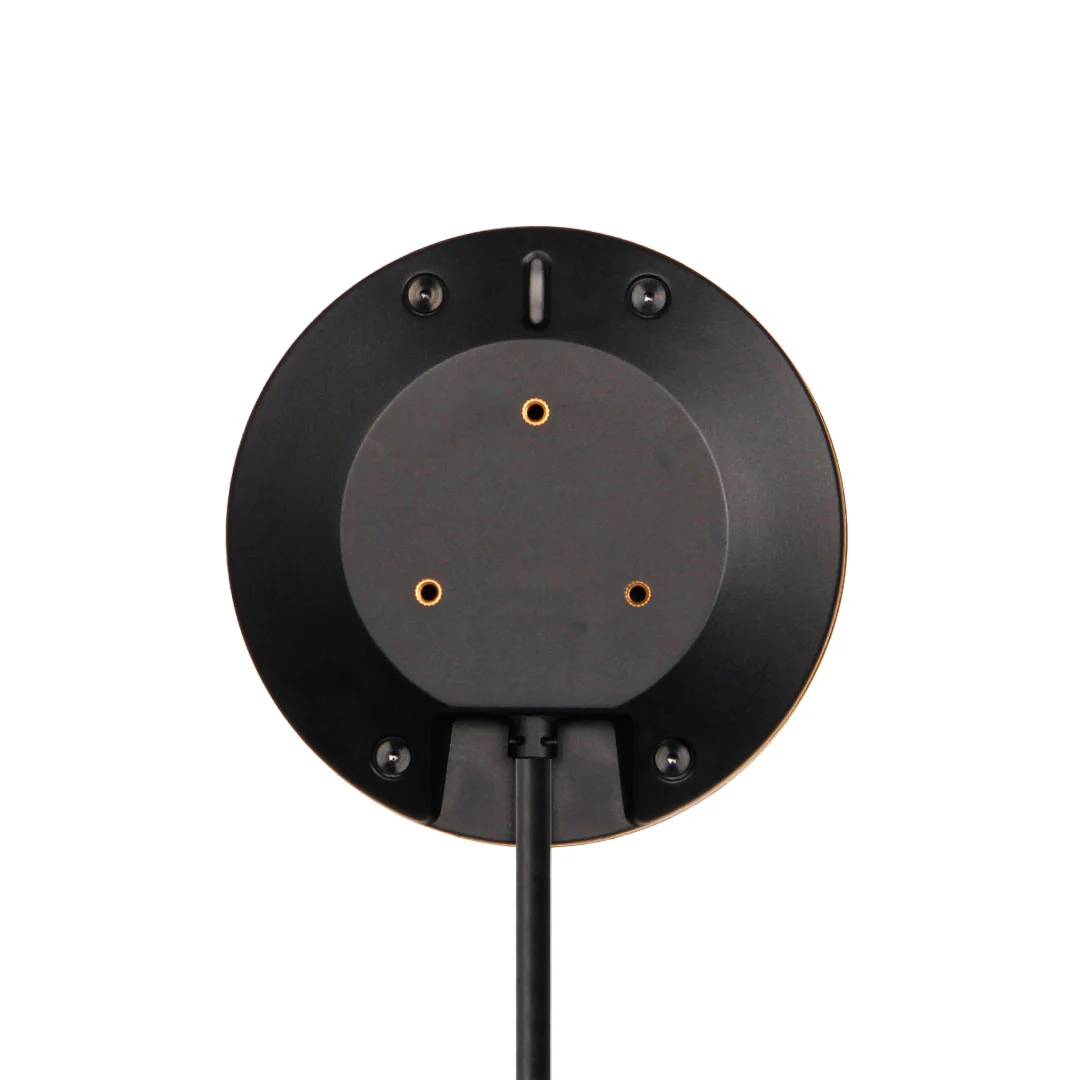

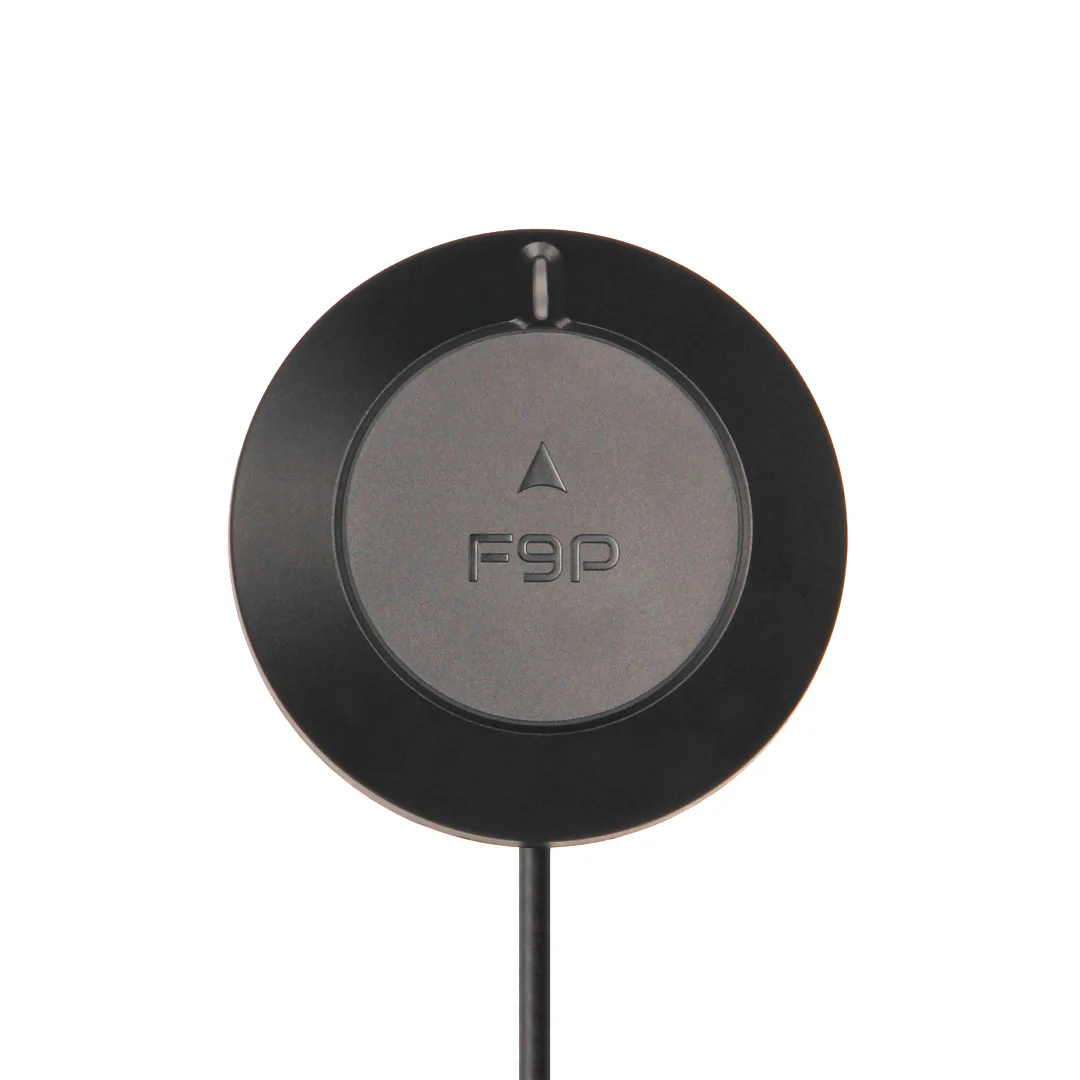

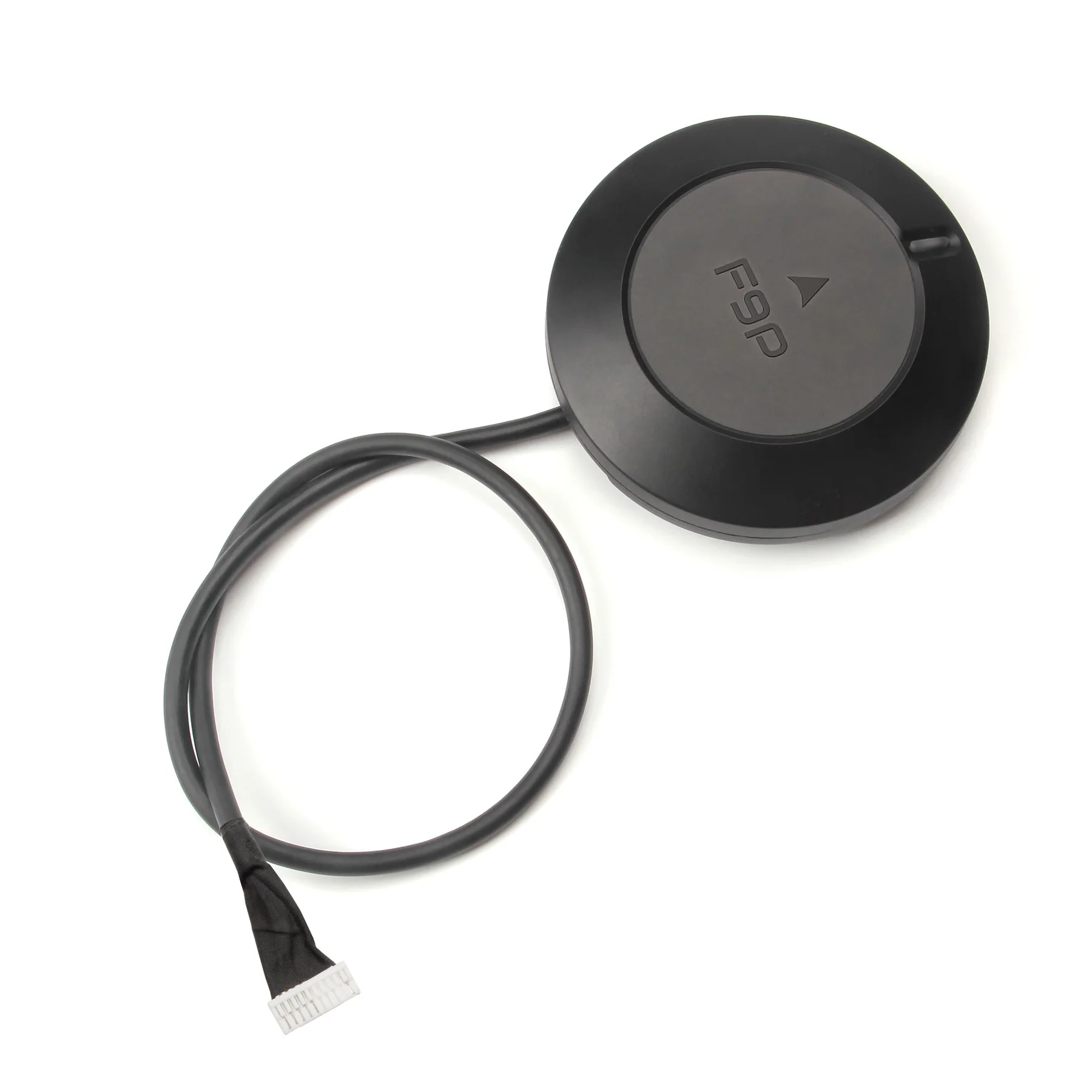

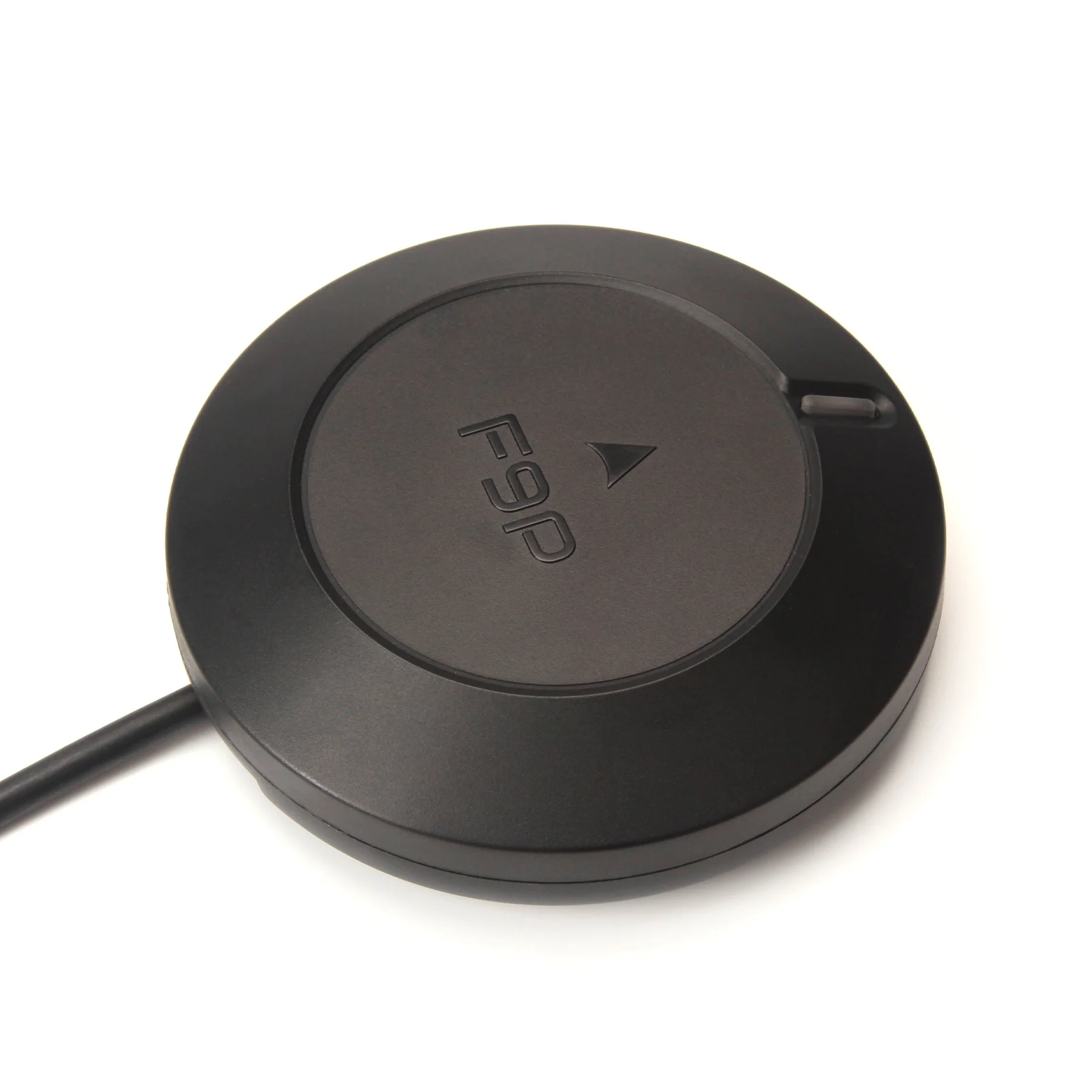

GPS modulis Holybro H-RTK ZED-F9P Rover UART (10 kontaktų)
GPS modulis Holybro H-RTK ZED-F9P Rover UART (10 kontaktų)
Prekės ženklas: Holybro
Nepavyko įkelti atsiėmimo galimybių
- Aprašymas
- Susiję failai
- Diskusija
Funkcijų apžvalga:
-
Pažangus GNSS imtuvas : Naudoja „u-blox ZED-F9P“, kad būtų užtikrintas centimetro tikslumas ir palaikytų GPS, GLONASS, „Galileo“, „BeiDou“ ir QZSS žvaigždynus.
-
Integruotas kompasas RM3100 : užtikrina tikslią orientaciją, tinka dinamiškoms platformoms, tokioms kaip orlaiviai, sausumos ir jūrų transporto priemonės.
-
Didelio našumo antena : dviejų dažnių antena pagerina signalo priėmimą visais GNSS dažniais ir pagerina tikslumą bei patikimumą.
-
Patvarus dizainas : IP66 įvertinimas užtikrina apsaugą nuo dulkių ir vandens, užtikrinant patikimą veikimą net ir sudėtingomis sąlygomis.
-
Pažangus filtravimas ir stiprinimas : Naudojama hibridinė jungtis + SAW + LNA architektūra su trigubais SAW filtrais, siekiant optimizuoti signalo grynumą ir sumažinti trukdžius.
-
Tvirtas EMI ekranavimas : integruotas siekiant sumažinti elektromagnetinius trukdžius ir užtikrinti pastovią signalo kokybę.
-

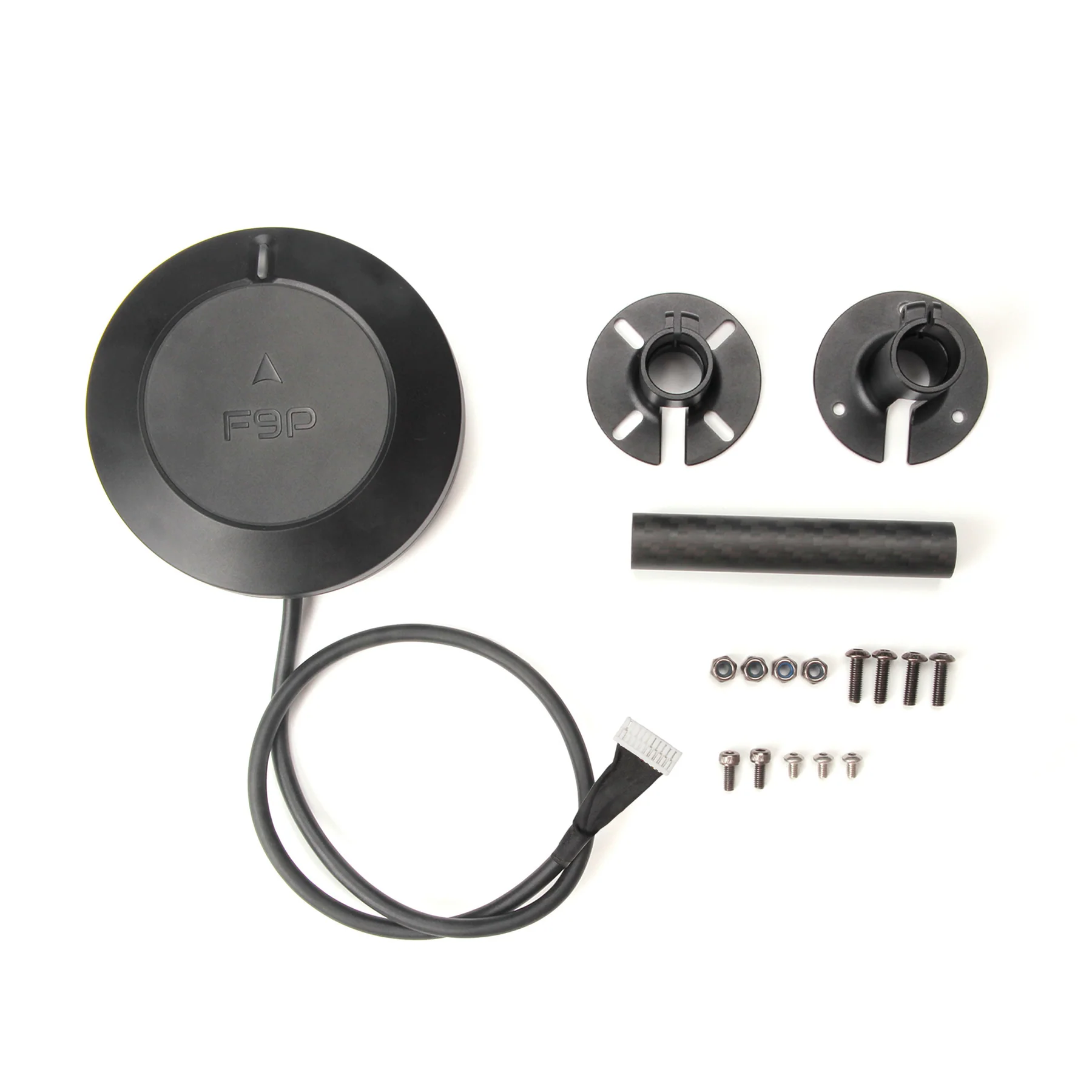

Universalus montavimas : Palaiko paprastą montavimą ant plokščių paviršių arba naudojant pakeltas tvirtinimo sistemas, kad būtų užtikrintas optimalus GNSS veikimas.
-
„DroneCAN“ parinktis : apima papildomą MCU, IMU, barometrą ir ryšio sąsają, idealiai tinka bepiločių orlaivių sistemoms.
Pagrindiniai komponentai:
-
Magnetometras :
- Modelis : RM3100 kompasas
- Savybės : Labai tikslus krypties nustatymas.
- Pritaikymas : Tinka judančioms platformoms, įskaitant oro, sausumos ir jūrų transporto priemones.
-
GNSS imtuvas :
- Modelis : u-blox ZED-F9P
-
Kelių dažnių juostos palaikymas :
- GPS (L1C/A, L2C)
- GLONASS (L1OF, L2OF)
- Galileo (E1-B/C, E5b)
- „BeiDou“ (B1I, B2I)
- QZSS (L1C/A, L2C)
- Vienalaikis GNSS sekimas : vienu metu seka iki 4 GNSS žvaigždynų, kad būtų užtikrintas didesnis tikslumas ir patikimumas.
- RTK tikslumas : RTK režimu užtikrina horizontalų ir vertikalų 0,01 m + 1 ppm tikslumą.
Našumo specifikacijos:
- Krypties tikslumas : 0,4 laipsnio.
-
Antena : dviejų dažnių keraminė antena su 20,5 dB LNA stiprinimu.
-
Maksimalus pelnas :
- L1 : 4,0 dBi
- L2 : 1,0 dBi
-
Maksimalus pelnas :
-
Atnaujinimo greitis :
- RAW duomenys : maks. 20 Hz.
- RTK duomenys : maks. 8 Hz.
- RTK judanti bazė : maks. 5 Hz.
-
Signalo gavimo laikas :
- Greitas paleidimas : 2 s
- Šaltas užvedimas : 25 s
-
Jautrumas :
- Sekimas : –167 dBm
- Šaltasis paleidimas : –148 dBm
- Greitas paleidimas : –157 dBm
-
Išplėstinės funkcijos :
- Apsauga nuo trukdžių : aktyvus bangų aptikimas ir šalinimas, trigubi juostiniai filtrai.
- Apsauga nuo klastojimo : pažangūs algoritmai, užtikrinantys saugią naršymą.
Aplinkos ir fizinės specifikacijos:
- Didžiausias aukštis : 80 000 metrų.
- Didžiausias greitis : 500 m/s.
- Darbinė temperatūra : nuo –40 °C iki +85 °C.
- Maitinimas : nuo 4,75 V iki 5,25 V, maždaug 250 mA.
- Matmenys : skersmuo 78 mm, aukštis 22 mm.

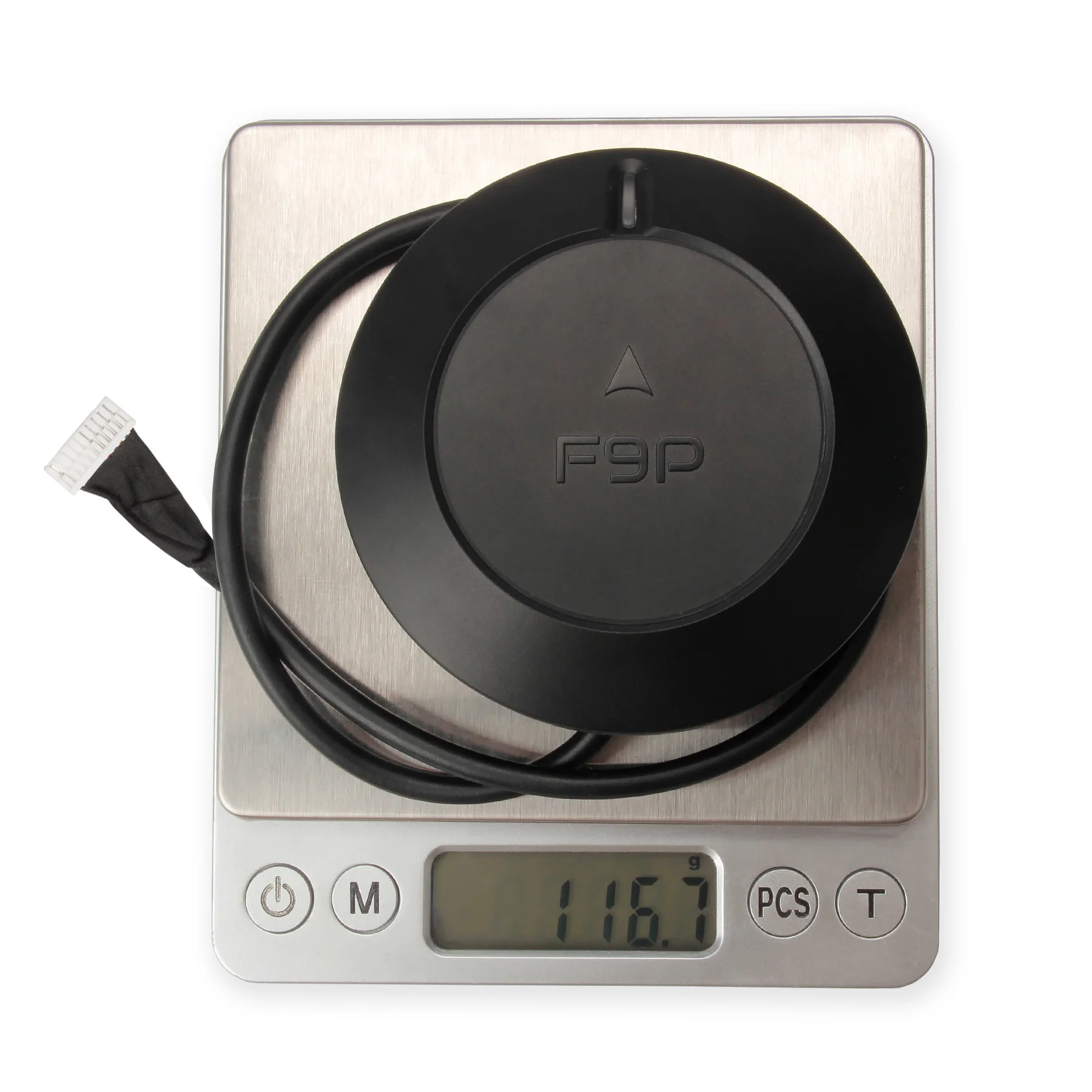

- Svoris : 117 gramų.
- IP apsauga : IP66, apsauga nuo dulkių ir vandens.
