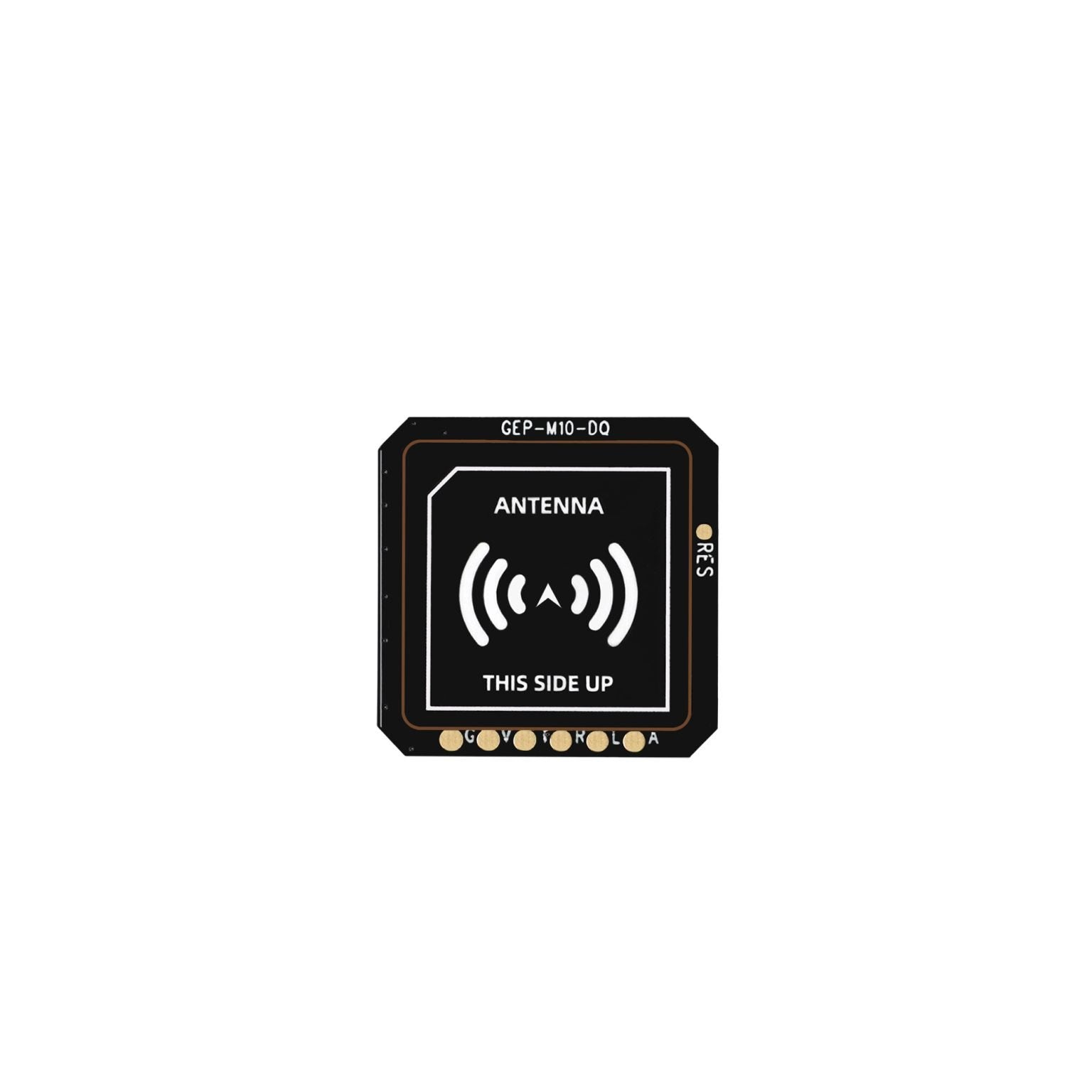

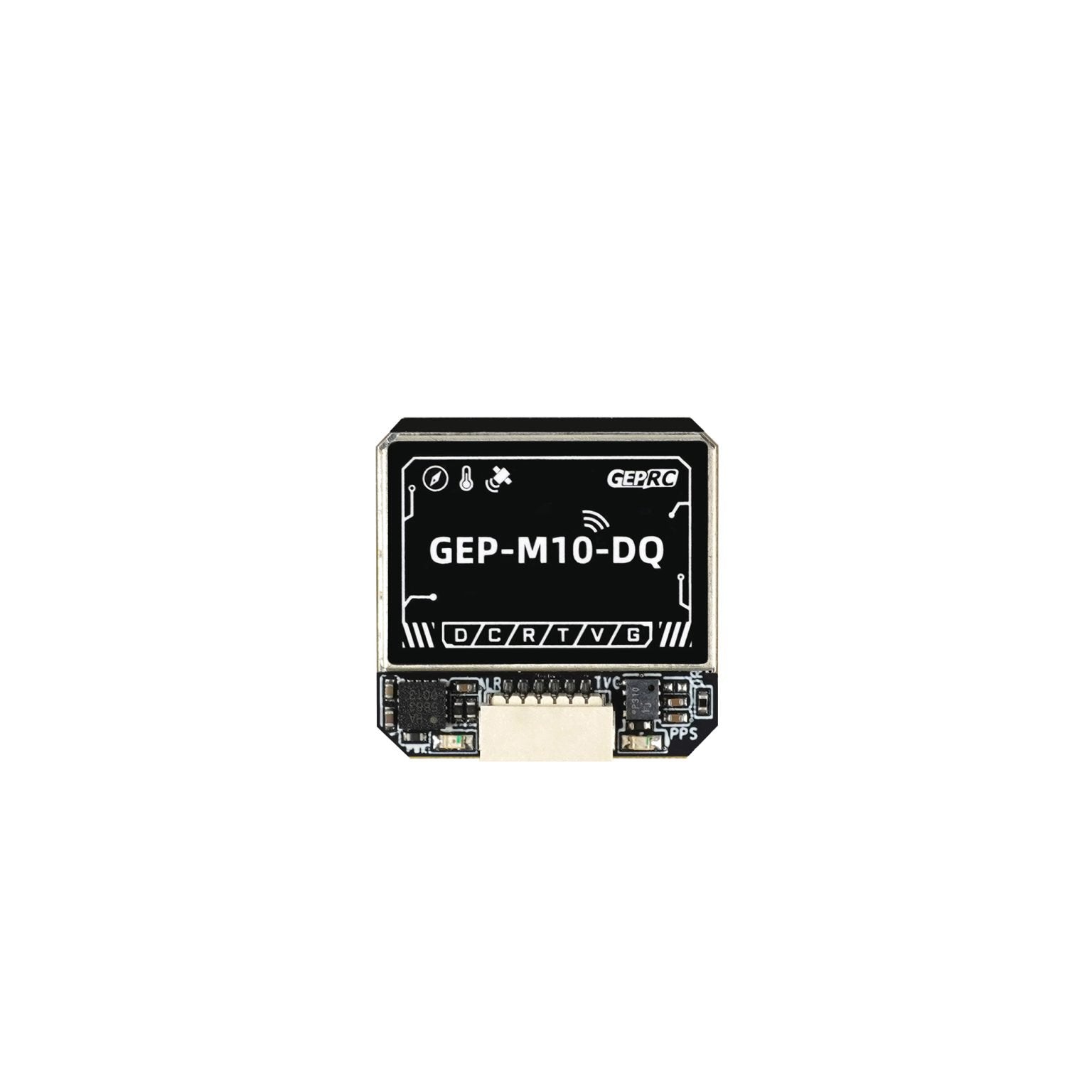

GPS GEP-M10-DQ
GEP-M10 serijos GPS padėties nustatymo modulis skirtas naudoti FPV dronuose, daugiarotoriuose, fiksuoto sparno orlaiviuose ir kituose modeliuose. Jis užtikrina greitą ir stabilų padėties nustatymą, palaiko kelias palydovų sistemas ir turi papildomų funkcijų, tokių kaip magnetometro ir barometro integracija.
Pagrindinės savybės:
1. Naudoja „u-blox M10“ serijos lustą patikimam veikimui.
2. Suteikia greito padėties nustatymo galimybes.
3. Palaiko bendrą GPS, BDS, „Galileo“, QZSS ir SBAS padėties nustatymą.
4. Gali prisijungti prie daugiausiai 32 palydovų, kad būtų didesnis tikslumas.
5. Užtikrina stabilią ir patikimą ryšio kokybę.
6. Kompaktiškas ir lengvas dizainas.
7. Apima įmontuotą „Flash“ lustą ir faradų kondensatorių konfigūravimui ir greitam karštajam paleidimui.
8. Integruotas indikatorius lengvam naudojimui.
9. Integruotas magnetometras ir barometras (yra modelyje GEP-M10-DQ).
Specifikacijos:
Modeliai: GEP-M10-DQ
GPS lustas: u-blox M10
Magnetometras GEP-M10-DQ: QMC5883L
Barometras GEP-M10-DQ: DPS310
Įėjimo įtampa: 3,3–5 V
Priėmimo dažnis: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Veikimo režimas: GPS + BDS + GALILEO + QZSS + SBAS jungtinis padėties nustatymas
Kanalas: 72 kanalai
Navigacijos palydovai: iki 32
Išvesties protokolas: I2C, skirtas GEP-M10-DQ
Baudo sparta: 115 200 bps
Išėjimo dažnis: 10 Hz
Greičio tikslumas: 0,05 m/s
Horizontalaus padėties nustatymo tikslumas: 2D ACC 1,5 m (oras)
Laiko tikslumas: 30 ns
Imtuvo jautrumas: sekimas – 162 dBm, fiksavimas – 160 dBm
Dinaminės charakteristikos: didžiausias aukštis: 50 000 m, didžiausias greitis: 500 m/s, didžiausias pagreitis: 4G

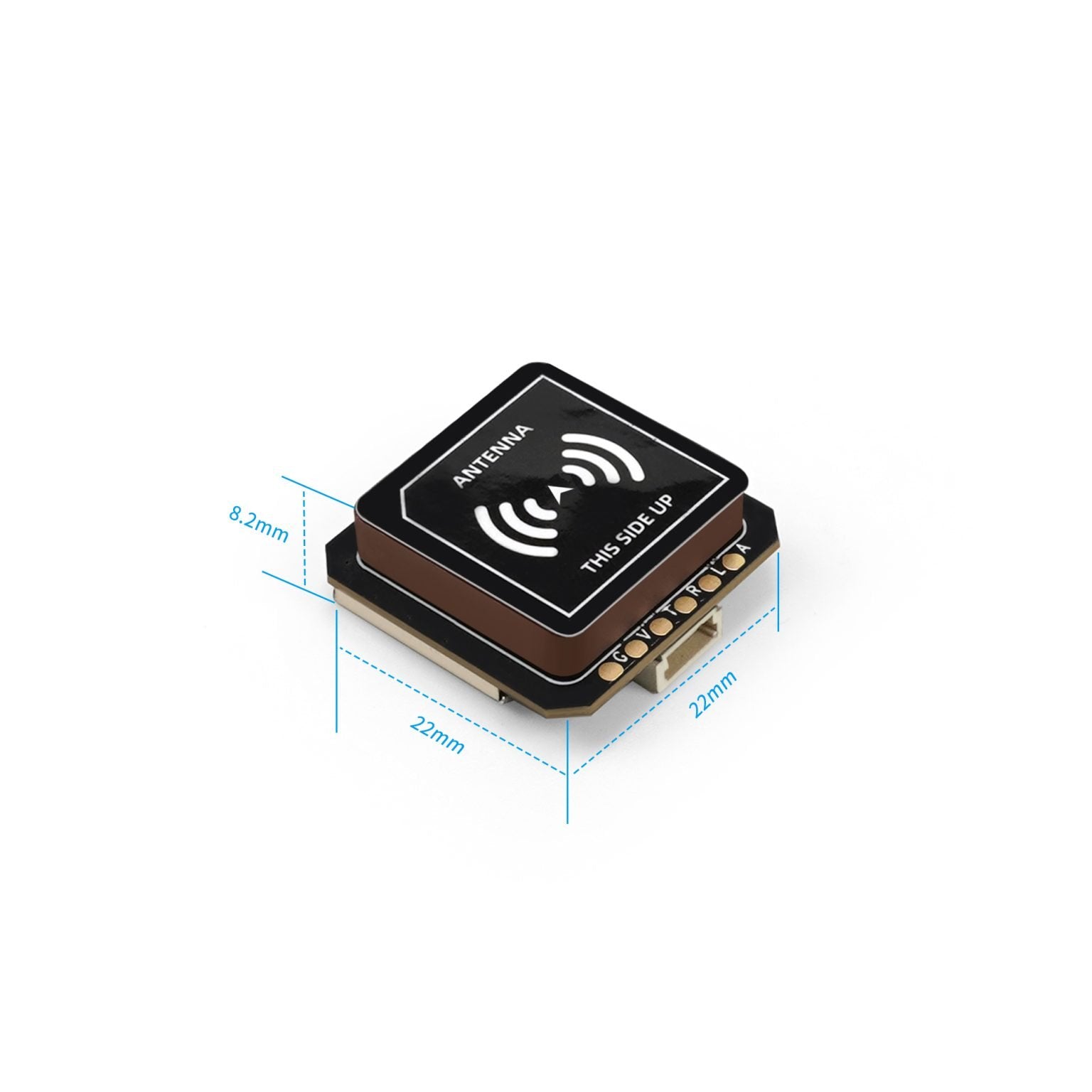

Matmenys: 22 x 22 x 8,2 mm
Svoris: 8,0 g
