iXC15 X-CLASS rėmo komplektas

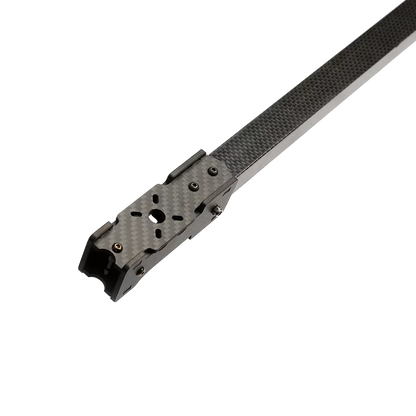

„iXC15“ yra pirmasis „iFlight“ X klasės dronas. Tvirtinimo varžtų išdėstymas tinka daugumai rinkoje esančių variklių, todėl variklio montavimas yra daug lengvesnis ir nereikia papildomai įsigyti variklio adapterio lizdo. Tai padeda sumažinti priekinės svirties svorį, pagerinant rėmo lankstumą. Variklio pagrindas prie svirties pritvirtintas dviem kryžminiais tarpikliais, o išorinis centras yra sutvirtintas, todėl rėmas yra stabilus, patikimas ir lengvai reguliuojamas.

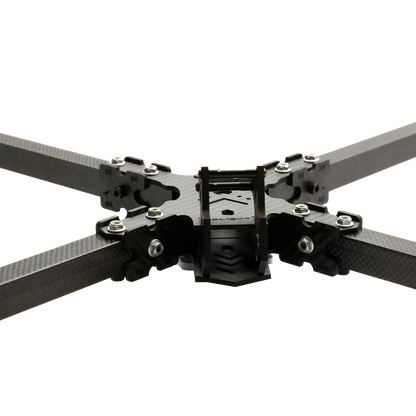

Svirtis ir rėmo korpuso tvirtinimo dalis tvirtinami dviem kryžminiais ilgais M5 varžtais „Power-Lock“ ir M5 veržle. Be to, prie kiekvienos svirties pritvirtintos dvi vertikalios šoninės plokštės, kad svirtys ir korpusas būtų tvirtesni. Šis tvirtinimo būdas yra ne tik patikimas, bet ir palengvina svirčių keitimą bei remontą vietoje. Be to, korpuso gale naudojamas lankstus 3D spausdinimo antenos laikiklis, skirtas uodegos antenai pritvirtinti, kad anteną būtų lengva sumontuoti.

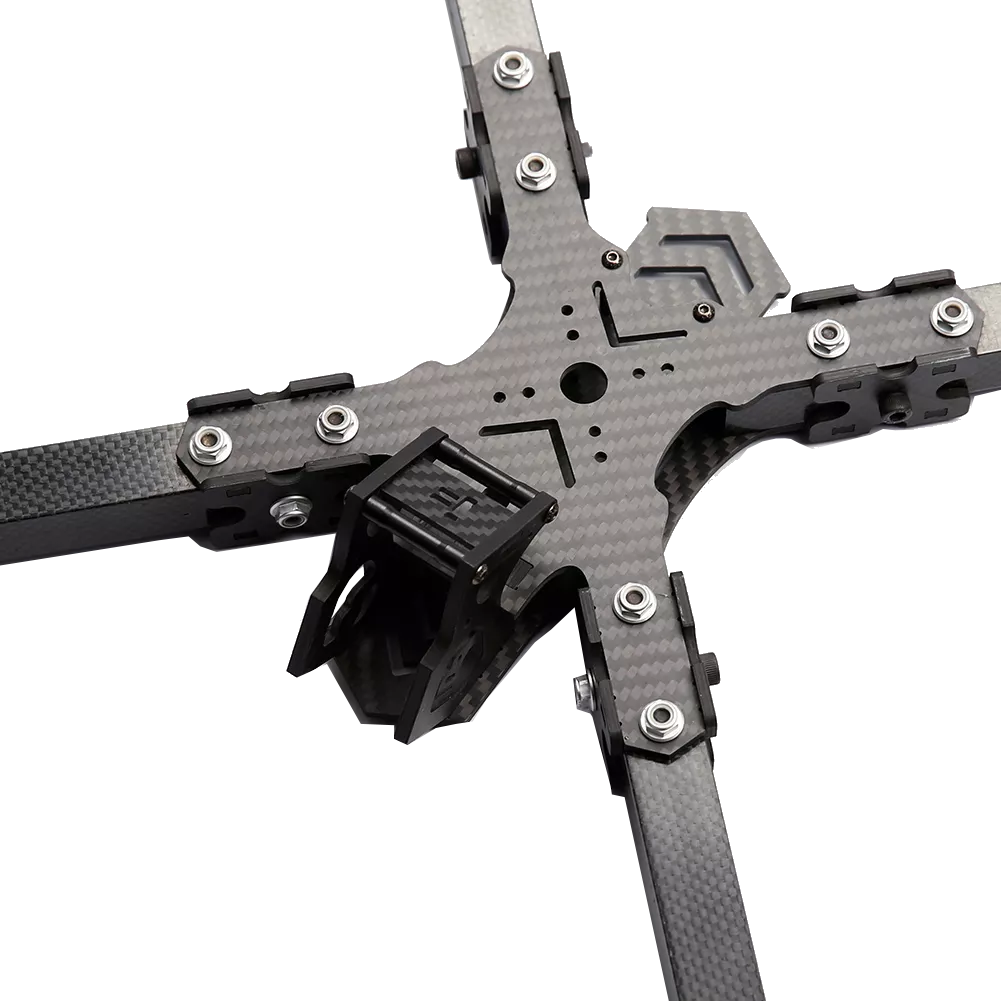

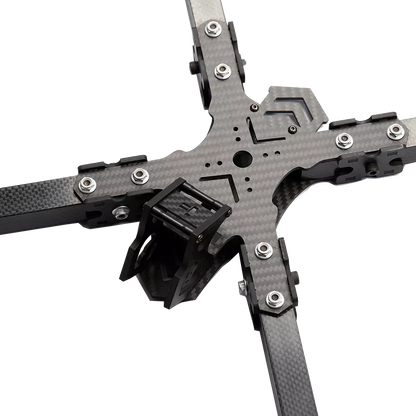

Žr. rėmo korpusą – dvi paprastos, bet tvirtos 3 mm storio viršutinė ir apatinė plokštės, skirtos užtikrinti didelę erdvę įrangai montuoti. „iXC15“ kūrimo metu buvo patobulintas kiekvienas elementas – nuo pirmojo pavyzdžio iki galutinės serijinės gamybos. Prireikė pusės metų – 6 bandymų – nuo apvalaus vamzdžio prie kvadratinio vamzdžio, nuolatinio tobulinimo ir bandymų, ir pagaliau jis pasirodė.
Funkcija:
- „Ture X“ dizainas, grynas 3K anglies pluoštas.
- Pridedamas „GoPro“ laikiklis, pakankamai vietos įrenginiui įdiegti.
- Visakryptė rankos fiksavimo konstrukcija užtikrina rankos ir kūno sujungimo tvirtumą.
- Unikali variklio pagrindo konstrukcija užtikrina greitą montavimą ir didelį tvirtumą.
Specifikacijos:
Produkto pavadinimas: iXC15 X klasės rėmas

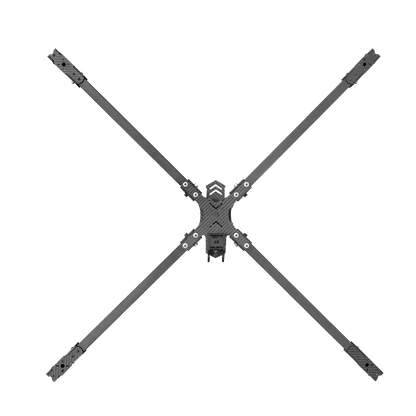

Važiuoklės bazė: 950 mm
Anglies pluošto vamzdžio svirties dydis: 20 mm * 20 mm * 425 mm
Vamzdis: 20 mm (išorinis skersmuo), 18 mm (vidinis)
Atskiro vamzdžio ilgis: 375 mm
Rankenos storis: 6 mm
Apatinės plokštės storis: 3 mm
Viršutinės plokštės storis: 2 mm
Viršutinės plokštės storis: 3 mm
Kameros plokštės storis: 3 mm
Variklio tvirtinimas: 19x19mm - 25*25mm
VTX tvirtinimas: 30,5 * 30,5 mm / 20 * 20 mm
Svoris: 643 RAM (be TPU dalių)
Į paketą įeina:
1 x iFlight iXC13 850 mm X CLASS lenktynėms skirtas rėmas
