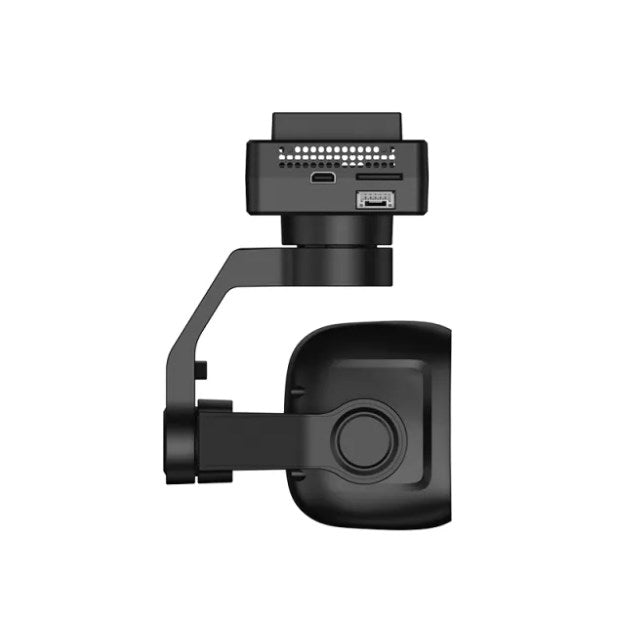

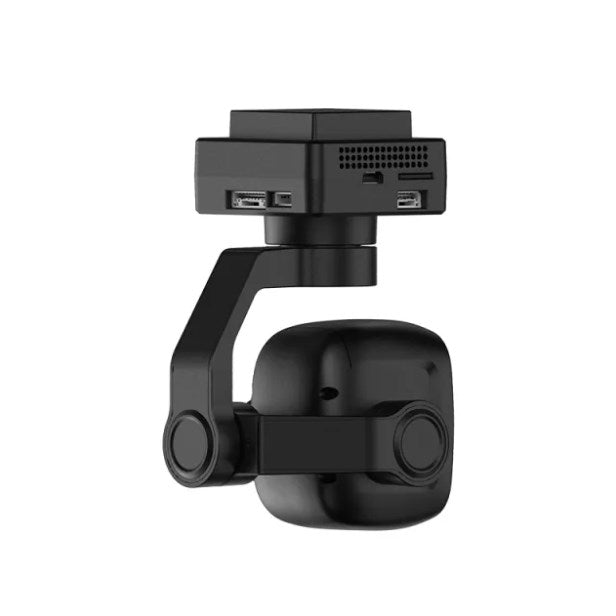

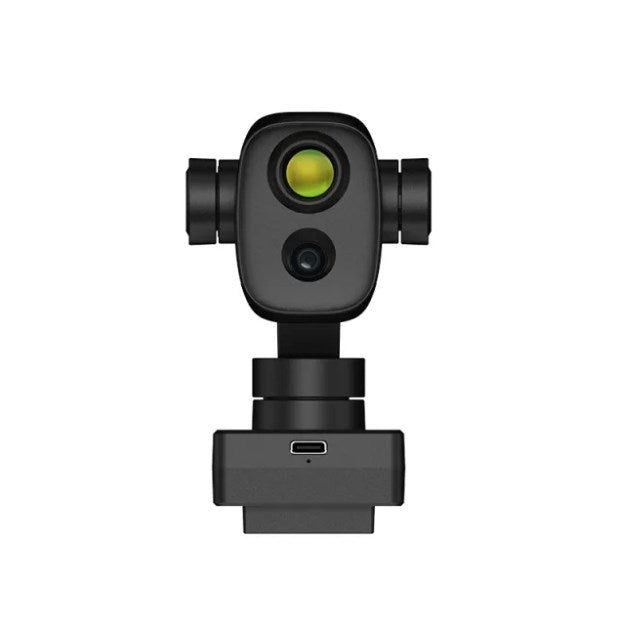

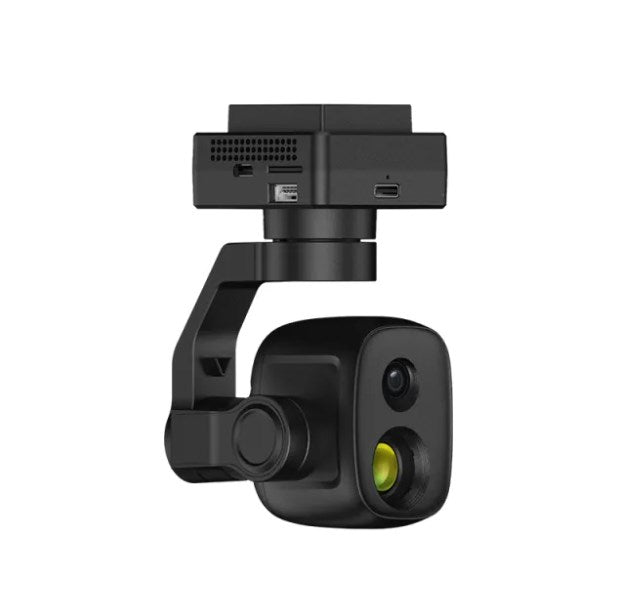

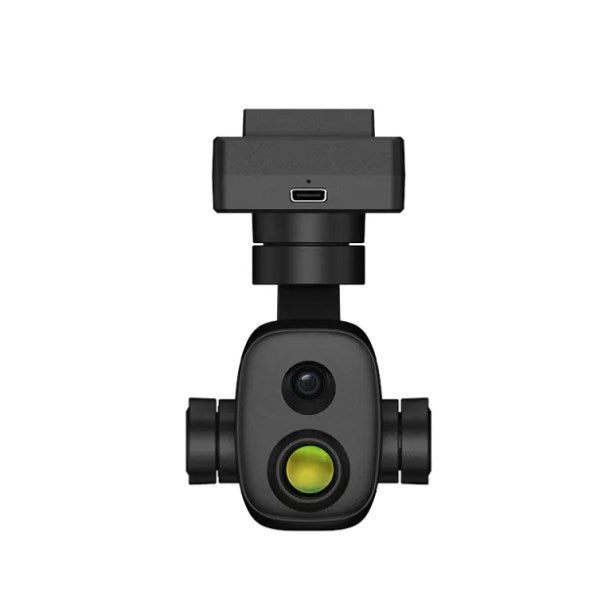

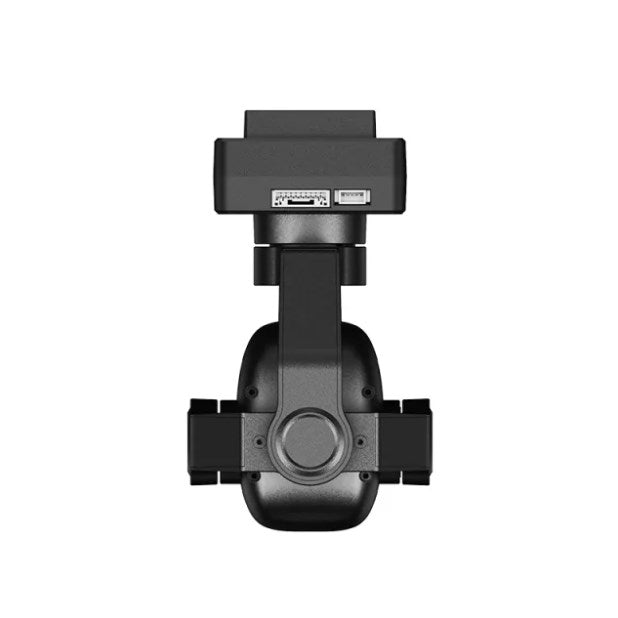

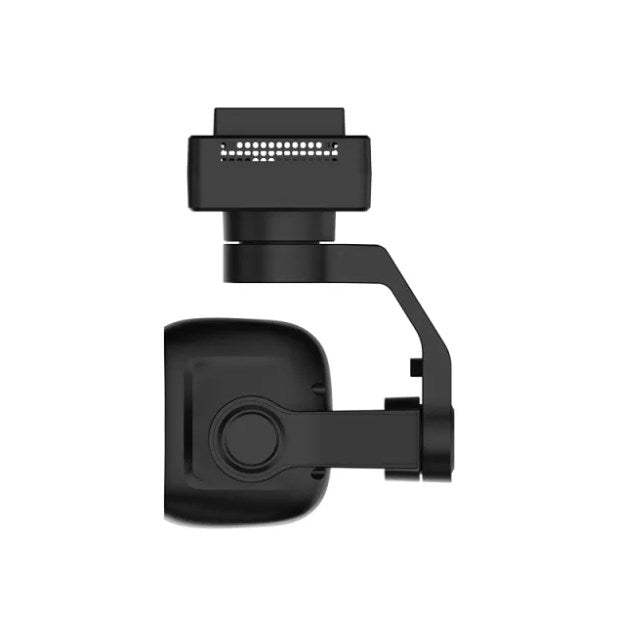

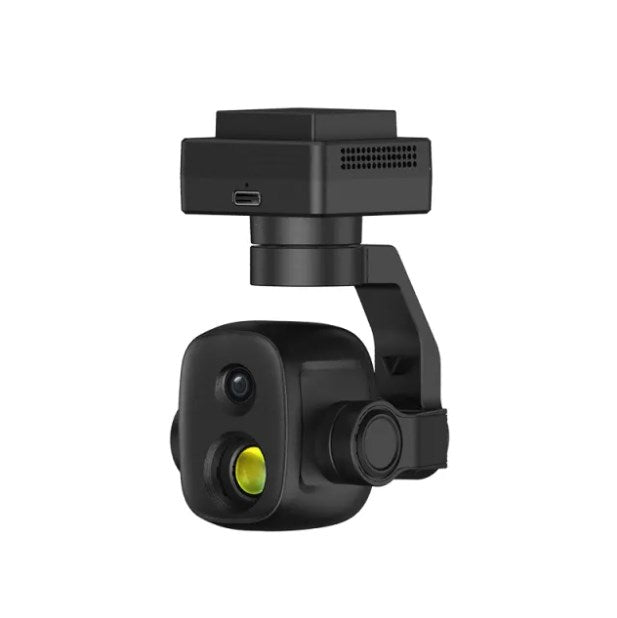

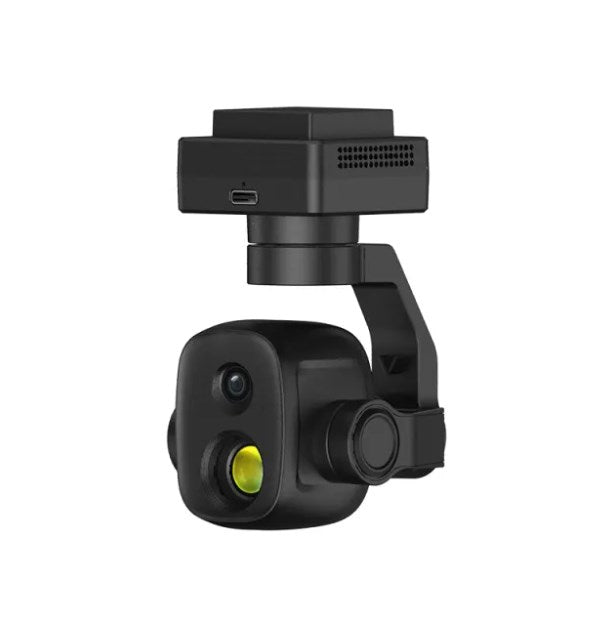

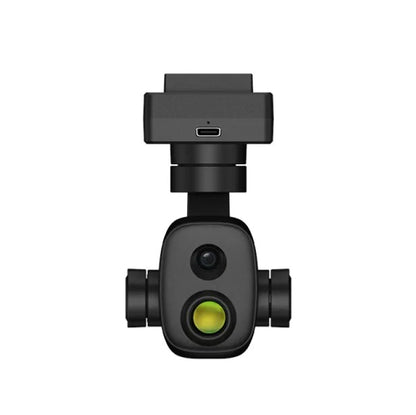

SIYI ZT6 mini optinė pod dviejų jutiklių FPV HD kamera
„SIYI ZT6 Mini Optical Pod“ – tai kompaktiška ir lengva dviejų jutiklių stabilizatorinė kamera, skirta naudoti dronuose. Joje sujungtas 8 MP optinis jutiklis, galintis įrašyti 4K „Ultra HD“ raiška, ir terminio vaizdo jutiklis, kurio raiška yra 640 x 512 pikselių. Sistema palaiko 6 kartų skaitmeninį priartinimą ir turi trijų ašių stabilizatorių, užtikrinantį geresnį vaizdo stabilumą. Ji siūlo kelias vaizdo išvesties parinktis, įskaitant Ethernet, HDMI ir CVBS, ir yra suderinama su „ArduPilot“ ir PX4 skrydžio valdymo sistemomis per „Mavlink“ protokolą.
Kodėl verta rinktis SIYI ZT6 mini optinį ankštį?
- Didelės raiškos 640 x 512 taškų terminė kamera
Idealiai tinka šilumos pėdsakams aptikti, temperatūros anomalijoms nustatyti ir šiluminiams pokyčiams stebėti realiuoju laiku. Taikymo sritys apima paieškos ir gelbėjimo operacijas, gaisrų gesinimą, pramoninę apžiūrą ir aplinkos monitoringą.
- 4K Ultra HD įrašymas ir fotografavimas
Pateikia ryškius ir detalius profesionalaus lygio vaizdus. Idealiai tinka aerofotografijai, apžiūroms ir išsamiai vizualinei analizei.
- Padalintas vaizdas, sinchronizuotas priartinimas
Pagerina situacijos suvokimą, nes operatoriai gali vienu metu palyginti vaizdinius ir šiluminius duomenis. Sinchronizuotas priartinimas užtikrina, kad abi perspektyvos sutelktų dėmesį į tą patį dominantį tašką.
- 540 laipsnių posūkio ašies sukimasis
Užtikrina plataus ploto aprėptį nekeičiant drono padėties. Ši funkcija ypač naudinga atliekant tokias užduotis kaip didelio masto apžiūra, žvalgyba ir judančių taikinių sekimas.
- Nosies režimas
Kardano orientacija, leidžianti išlaikyti kamerą vienoje linijoje su drono priekiu. Tai užtikrina, kad kamera visada būtų nukreipta drono judėjimo kryptimi, todėl vizualizaciją lengviau suderinti su skrydžio trajektorija.
- Apverstas režimas
Režimas, kai kamera apversta aukštyn kojomis, leidžia valdyti droną uždarose arba neįprastose erdvėse. Idealiai tinka scenarijams, kai dronas turi veikti po tiltais, tuneliuose arba vietose, kur ribotas vertikalus prošvaisa.
Specifikacijos:
Vaizdo išvesties prievadas: Ethernet / CVBS, Micro-HDMI
Valdymo signalo įvesties prievadas: S.Bus, UART, Ethernet UDP / TCP
Valdymo signalo išvesties prievadas: S.Bus
Didelio tikslumo 3 ašių stabilizavimas: posūkis, posvyris, sukimas
Darbinė įtampa: 11–25,2 V
Energijos suvartojimas: vidutinė vertė 6,5 W, didžiausia vertė 15 W
Atsparumo vandeniui įvertinimas: IP53
Darbinė temperatūra: -10 ~ 50 ℃
Matmenys: 73,5 x 75 x 131,5 mm
Svoris:
- Be vibraciją slopinančios plokštės: 177 g

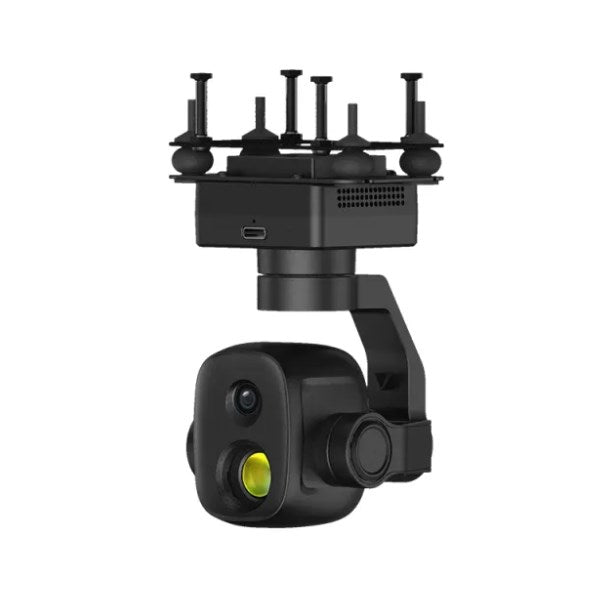

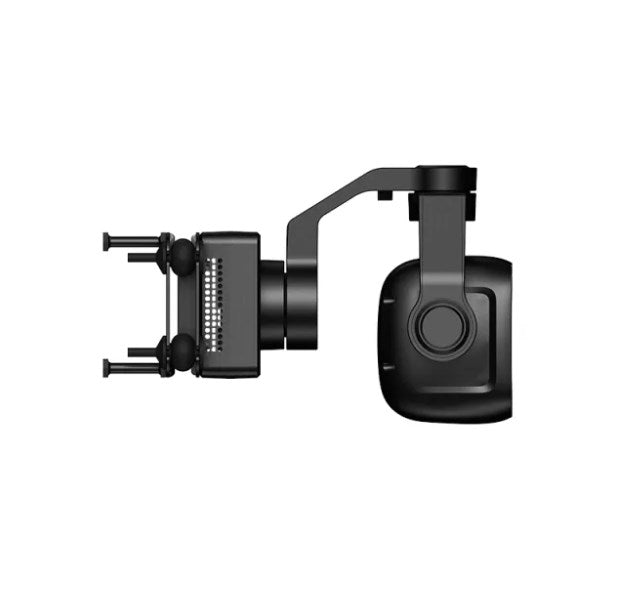

- Įskaitant vibraciją slopinančią plokštę: 197 g
Kardanas
Kampinio virpesių diapazonas: ±0,01°
Valdomas pakreipimo kampas: -90° ~ +25°
Valdomas posūkio kampas: -270° ~ +270°
Pasukimo kampas: -45° ~ +45°
Optinė kamera
Objektyvas: fiksuotas židinio nuotolis, 6 kartų skaitmeninis priartinimas
Ekvivalentinis židinio nuotolis: 20 mm
Jutiklis: „Sony 1/2,7“ CMOS, efektyvioji raiška 8 MP
Diafragma: F2.8
EKRANO DIAPAZONAS: Įstrižainė 93°, horizontali 84,5°
Vaizdo įrašymo raiška:
- 4K (3840 x 2160) 30 kadrų per sekundę greičiu
- 2K (2560 x 1440) @ 30 kadrų per sekundę
- 1080p (1920 x 1080) @ 30 kadrų per sekundę
- 720p (1280 x 720) @ 30 kadrų per sekundę
Nuotraukų raiška: 4K (3840 x 2160)
Terminė kamera
Terminis jutiklis: neaušinamas VOx mikrobolometras
Raiška: 640 x 512
Priartinimas: 2x skaitmeninis
Židinio nuotolis: 13 mm
Diafragma: F1.0
Fiksuotas fokusavimas: taip
Atermizacija: taip
Bangos ilgio diapazonas: 8 ~ 14 µm
Temperatūros matavimo diapazonas:
- Didelis stiprinimas: -20 ~ +150 ℃
- Mažas stiprinimas: 50 ~ +550 ℃
Temperatūros matavimo tikslumas:
- ±2 ℃ (-20 ~ +150 ℃)
- ±5 ℃ (50 ~ +550 ℃)
Temperatūros matavimo režimas:
- Taškinis matavimas bet kurioje vietoje
- Viso vaizdo matavimas
- Pasirinkto lauko matavimas
Bendrosios kameros specifikacijos
Vaizdo įrašų saugojimo duomenų perdavimo sparta: 15 Mb/s (H.265 kodekas)
Failų saugojimo formatas: FAT32, ExFAT
Vaizdo formatas: JPG
Vaizdo įrašo formatas: MP4
Palaikomos „MicroSD“ kortelės: „MicroSD Class10“, maks. 256 GB
Fotografavimo režimas: Pavienis
Baltos spalvos balansas: automatinis
Į komplektą įeina:
1 x SIYI ZT6 mini optinis pod dviejų jutiklių stabilizatorius su kamera
