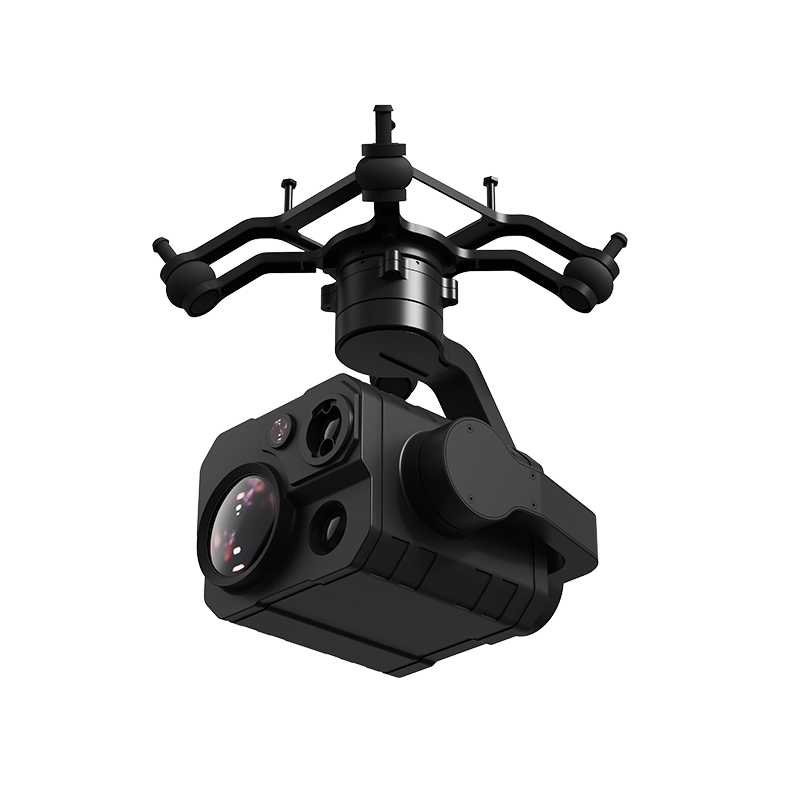

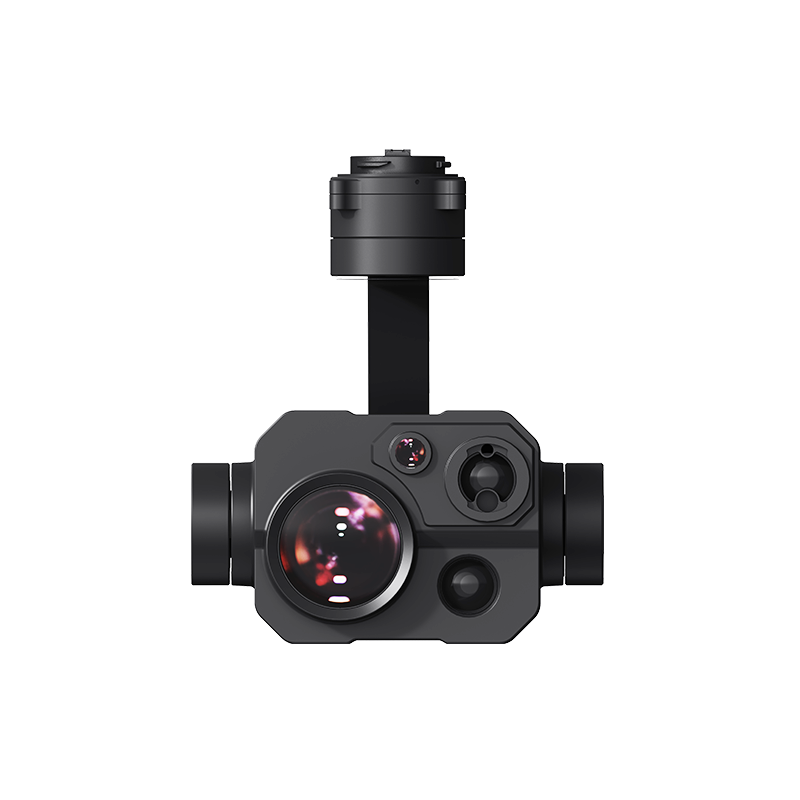

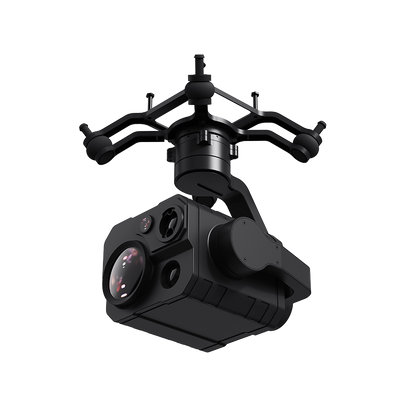

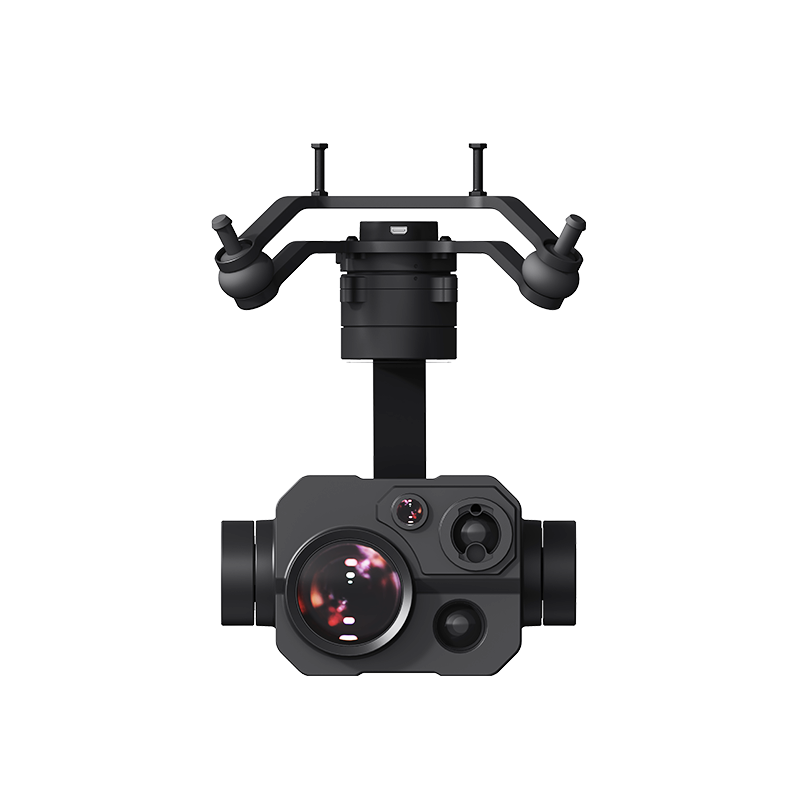

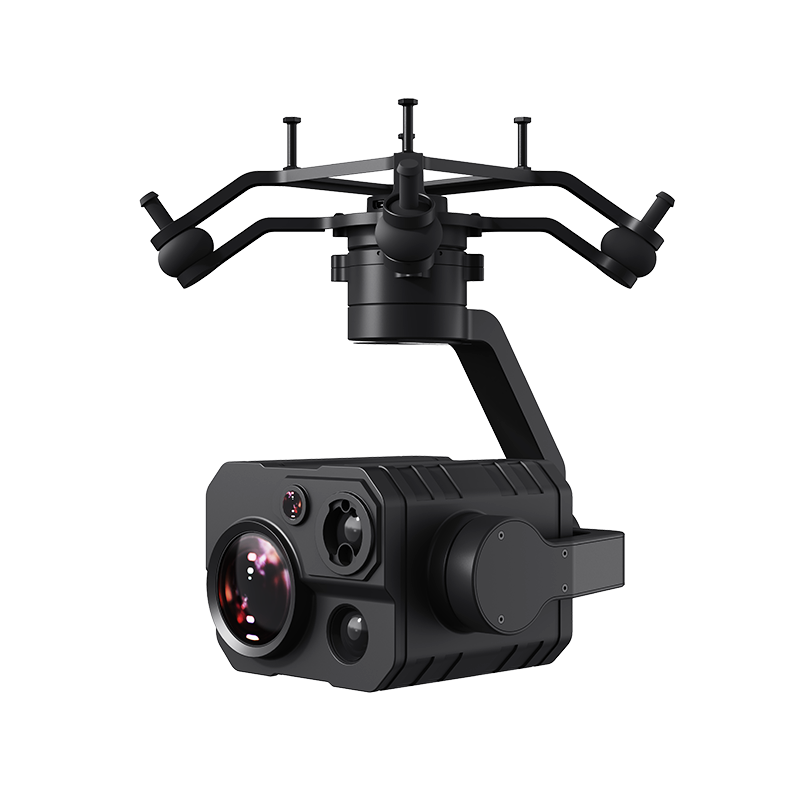

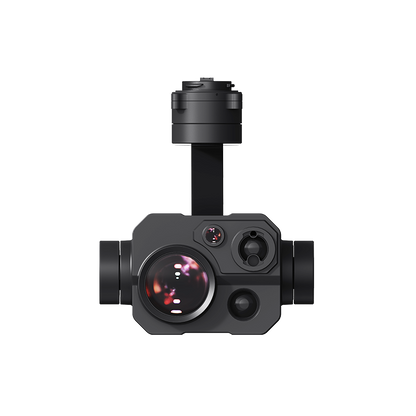

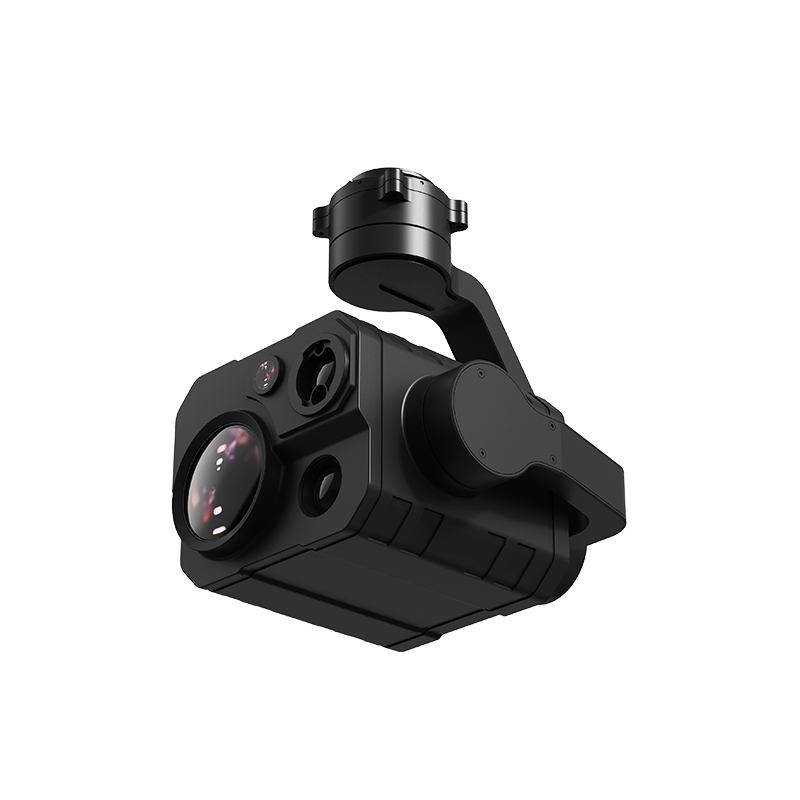

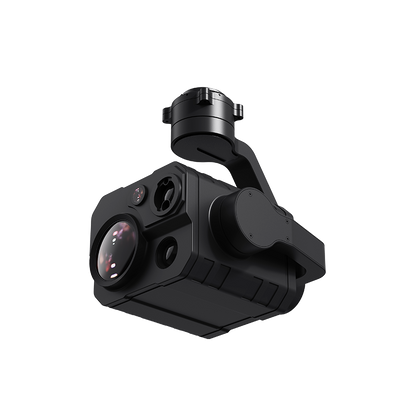

FPV HD kamera SIYI ZT30 EO/IR/LRF Gimbal

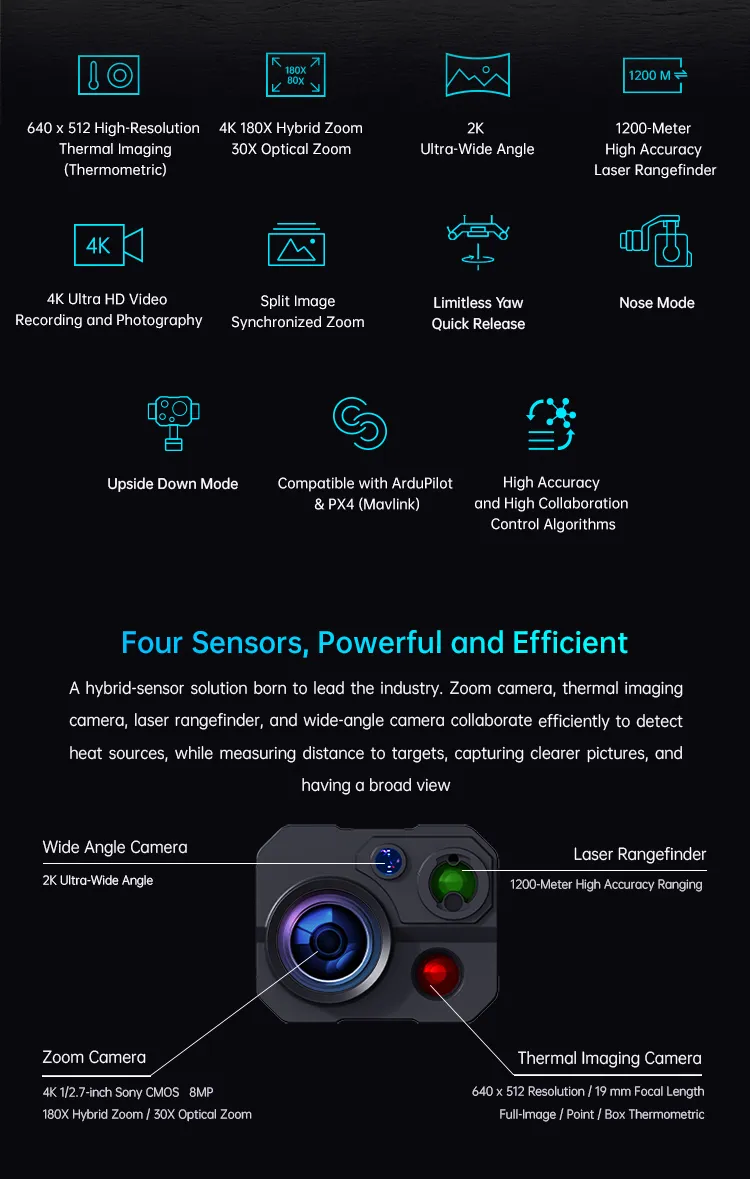

„SIYI ZT30“ – tai pažangi EO/IR stabilizatoriaus sistema, skirta sudėtingoms oro misijoms, kurioms reikalingas tikslumas, aiškumas ir daugiafunkcinės galimybės. Ji siūlo didelės raiškos 640x512 terminį jutiklį su temperatūros matavimo funkcija, galingą 4K kamerą su 30 kartų optiniu ir 180 kartų hibridiniu priartinimu bei lazerinį atstumo ieškiklį, kurio veikimo nuotolis siekia 1200 metrų. „ZT30“ suteikia neprilygstamą situacijos apžvalgą kompaktiškame dizaine.
Dėl 2K itin plataus kampo vaizdo, padalinto vaizdo ir sinchronizuoto priartinimo ZT30 leidžia operatoriams vienu metu ir dideliu tikslumu stebėti terminius ir optinius įrašus. Jis palaiko begalinį sukimąsi (kampinį), greito atleidimo tvirtinimą, nosies režimą ir apverstą montavimą, užtikrindamas lankstų naudojimą įvairiose bepiločių orlaivių platformose.
Specifikacijos:
Bendras:
Vaizdo išvestis: Ethernet
Valdymo signalo įvestis: S.Bus, UART, Ethernet UDP / TCP
Valdymo signalų išvestis: S.Bus
Stabilizavimas: Didelio tikslumo 3 ašių stabilizavimas (kryptis, posūkis, riedėjimas)
Įtampa: 11–25,2 V (3S–6S)
Suvartojimas: Vidutinis 9 W, didžiausias 20 W
Apsauga: IP4X
Darbinė temperatūra: nuo -10 iki 50 °C
Matmenys (su greito atleidimo laikikliu): 134,5 × 140 × 201 mm
Svoris (su rankena): 854 g
ZT30 greito atleidimo spaustukas:
Matmenys: 140 x 140 x 63 mm
Svoris: 104 g
Kardanas:
Kampinis stabilumas: ±0,01°
Pakreipimo valdymas: -90° ~ +25°
Posūkio valdymas: neribotas
Sukimosi (ritinio) valdymas: -45° ~ +45°
Priartinimo kamera:
Objektyvas: 30 kartų optinis / 180 kartų hibridinis priartinimas
Židinio nuotolis: 4,8–149 mm (±5 %)
Jutiklis: 1/2,7 colio „Sony CMOS“, 8 MP
Diafragma: F1.3–4.8 (±5%)
Matymo laukas: Be priartinimo – įstrižai 65,4°, horizontaliai 58,1°
Esant 30 kartų priartinimui – įstrižai 2,48°, horizontaliai 2,14°
Vaizdo įrašo raiška: 4K@30fps, 2K@30fps, 1080p@30fps, 720p@30fps
Nuotrauka: 4K (3840 × 2160)

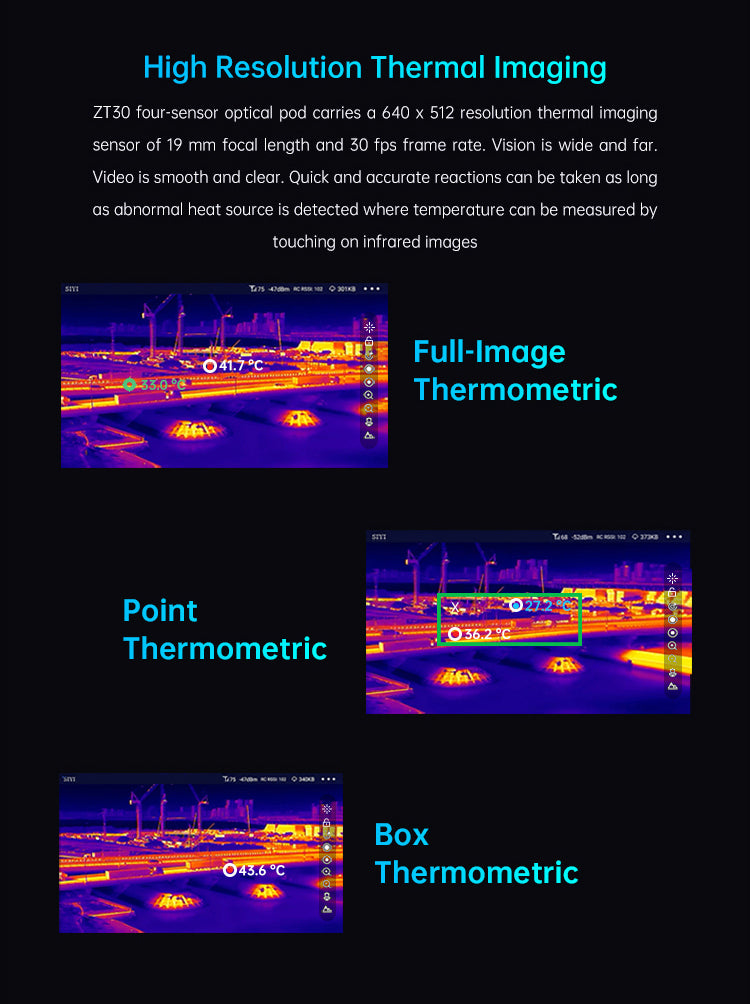

Terminė kamera:
Jutiklis: Neaušinamas VOx mikrobolometras
Raiška: 640 × 512
Skaitmeninis priartinimas: 2x
Židinio nuotolis: 19 mm, diafragma F1.1, fiksuotas fokusavimas
Bangos ilgis: 8–14 μm
Temperatūros matavimo diapazonas:
- Didelis jautrumas: nuo -20 iki +150 ℃
- Mažas jautrumas: nuo 0 iki +550 ℃
Tikslumas: ±2 ℃ / ±3 ℃
Matavimo režimai: viso ploto, taško, langelio matavimas
Plataus kampo kamera:
Jutiklis: 1/2,8 colio „Sony CMOS“, 4 MP
Ekvivalentinis židinio nuotolis: 20 mm
Matymo laukas: įstrižai 93°, horizontaliai 84,5°
Vaizdo įrašo raiška: 2K@30 kadrų per sekundę
Nuotraukos raiška: 2K (2560 × 1440)

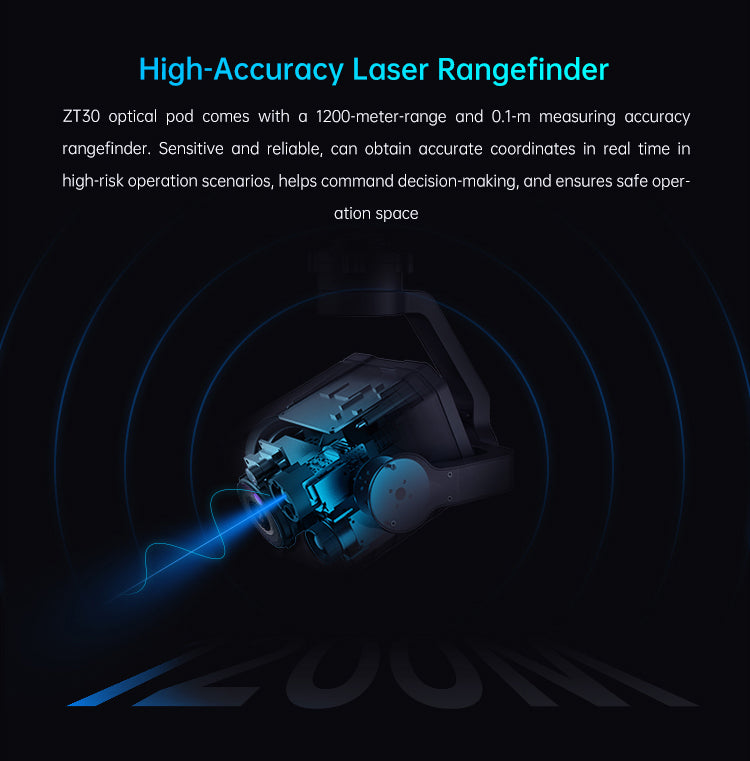

Lazerinis atstumo ieškiklis:
Diapazonas: 5–1200 m
Bangos ilgis: 900–908 nm
Raiška: 0,1 m
Tikslumas: ±1 m (3–100 m), ±1 + L*0,25 % m (100–600 m)
Impulsų dažnis: 3 Hz
Maks. galia: 5 mW
Apskritai:
Bitų sparta: 15 Mbps (H.265 kodekas)
Failo formatas: FAT32, exFAT
Vaizdo formatas: JPG
Vaizdo įrašo formatas: MP4
„MicroSD“: 10 klasės, maks. 256 GB
Fotografavimo režimas: Vienas kadras
Ekspozicijos režimas: Vertinamasis
Pakuotėje yra:
1 × ZT30 keturių jutiklių optinis stabilizatorius
1 x ZT30 greito atleidimo antivibracinis laikiklis
1 x apsauginis dėklas
1 × S.Bus Y kabelis, skirtas MK15 / HM30
1 x universalus 3 viename valdymo kabelis
1 x stabilizatoriaus maitinimo kabelis
1 x Ethernet kabelis stabilizatoriui
1 x SIYI jungties laidas
1 x RJ45 Ethernet kabelis
1 x UART kabelis, skirtas PX4 / ArduPilot
1 x ZT30 tvirtinimo varžtų rinkinys
1 x O4 oro bloko dangtelis (juodas)
1 x DJI O4 kameros laikiklis
1 x slopinantis kameros laikiklis
6 x slopinimo kamuoliukai
6 x HD slopinimo rutuliai
4 x M2 × 4 varžtai
6 x M1,4 × 10 × 4 varžtai su poveržle
