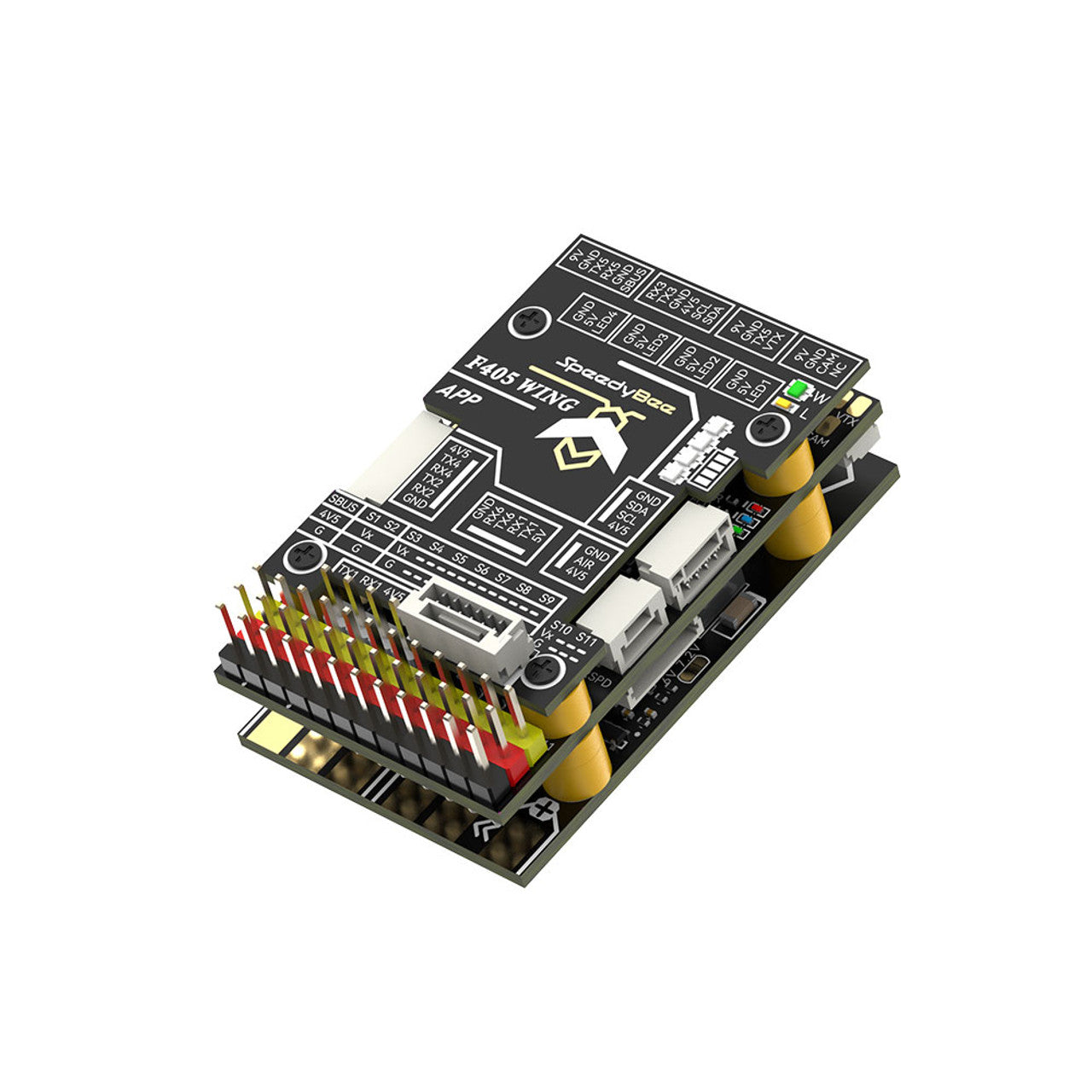

„SpeedyBee F405 WING“ programėlė – fiksuoto skrydžio valdiklis
„F405 WING“ programėlė – paprastas diegimas, belaidis konfigūravimas. Palaiko belaidę konfigūraciją per „Speedybee“ ir „QGroundcontrol“ programėles, nereikalaujant tvarkyklių ar duomenų kabelių. Palaiko BLE, WI-FI ir klasikinį „Bluetooth“. Prijunkite skaitmeninį VTX, imtuvą, kamerą, analoginį VTX ir GPS, kad laiku užbaigtumėte surinkimą. Taip pat pridedamos 4 LED jungtys, kad galėtumėte be galvos skausmo apšviesti savo lėktuvą. Dviguba programinė įranga: INAV lengvam FPV skrydžio valdymui, „Ardupilot“ – išplėstinėms parinktims. Stabilizuokite skrydį, automatinį pakilimą, sparnų lenktynes ir skraidymą formacijomis.
Specifikacijos:

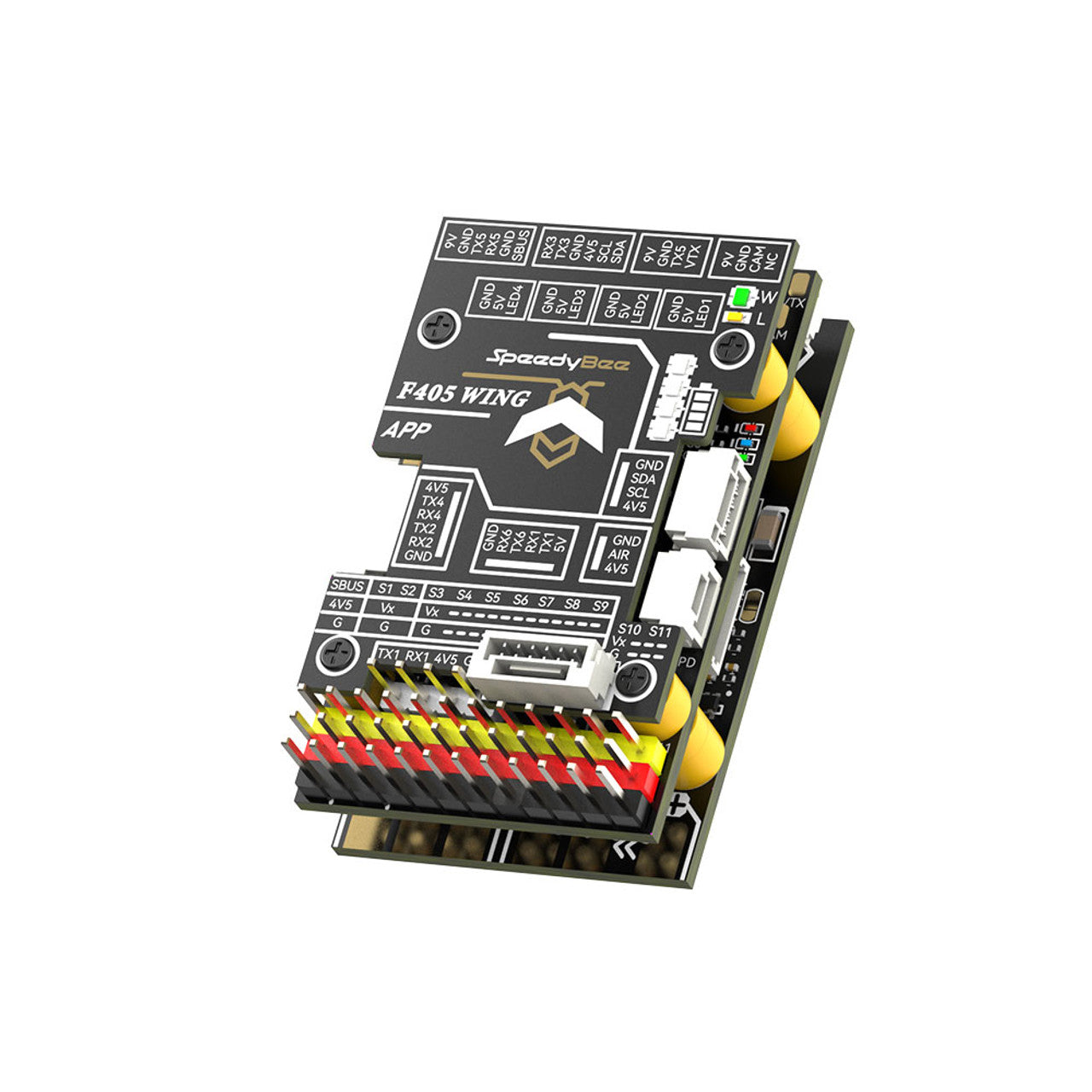

Produkto pavadinimas: „SpeedyBee F405 WING“ FC plokštė
Mikrokontroleris: STM32F405, 168 MHz, 1 MB blykstė
IMU (giroskopas ir akselerometras): ICM-42688-P
Barometras: SPL006-001
OSD lustas: AT7456E
Juodoji dėžė: „MicroSD“ kortelės lizdas
UART: 6 rinkiniai (USART1, USART2, USART3, UART4, UART5, UART6 (rezervuota plokštės belaidžiam telemetrijos ryšiui))
I2C: 1x Naudojamas magnetometrui, skaitmeniniam oro greičio jutikliui
ADC: 4x (VBAT, srovė, RSSI, analoginis oro greitis)
PWM: 12x (11+1 LED laukelis)

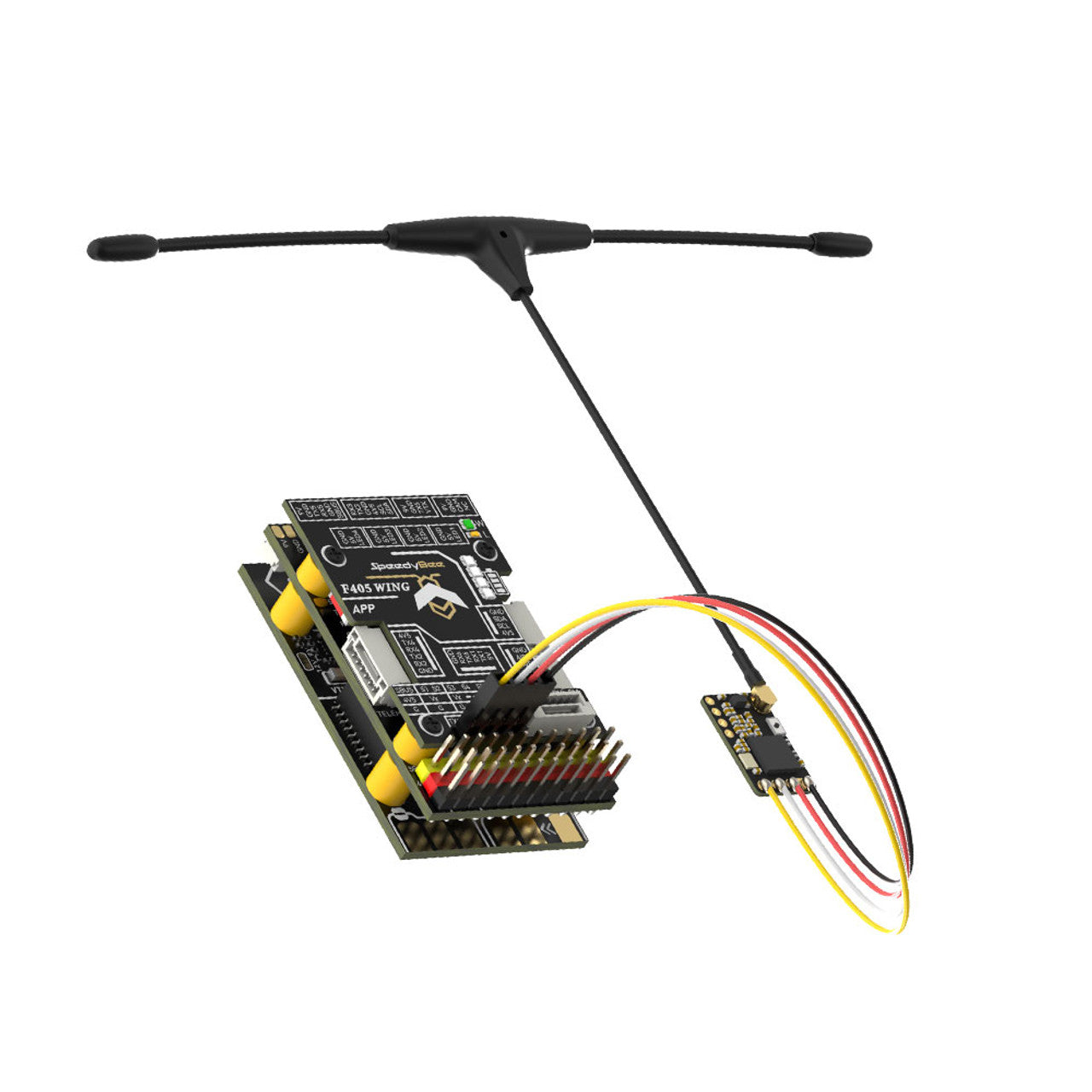

ELRS/CRSF imtuvas: Palaikomas, prijungtas prie UART1
SBUS: Integruotas keitiklis SBUS įėjimui (UART2-RX)
LED: 3x LED FC BŪSENA (mėlynas, žalias) ir 3.3V indikatorius (raudonas) 1x RGB
RSSI: Palaikoma, vadinama RS.
Palaikoma FC programinė įranga: INAV:SpeedyBeeF405WING (numatytoji) / ArduPilot: SpeedyBeeF405WING
Svoris: 8,9 g

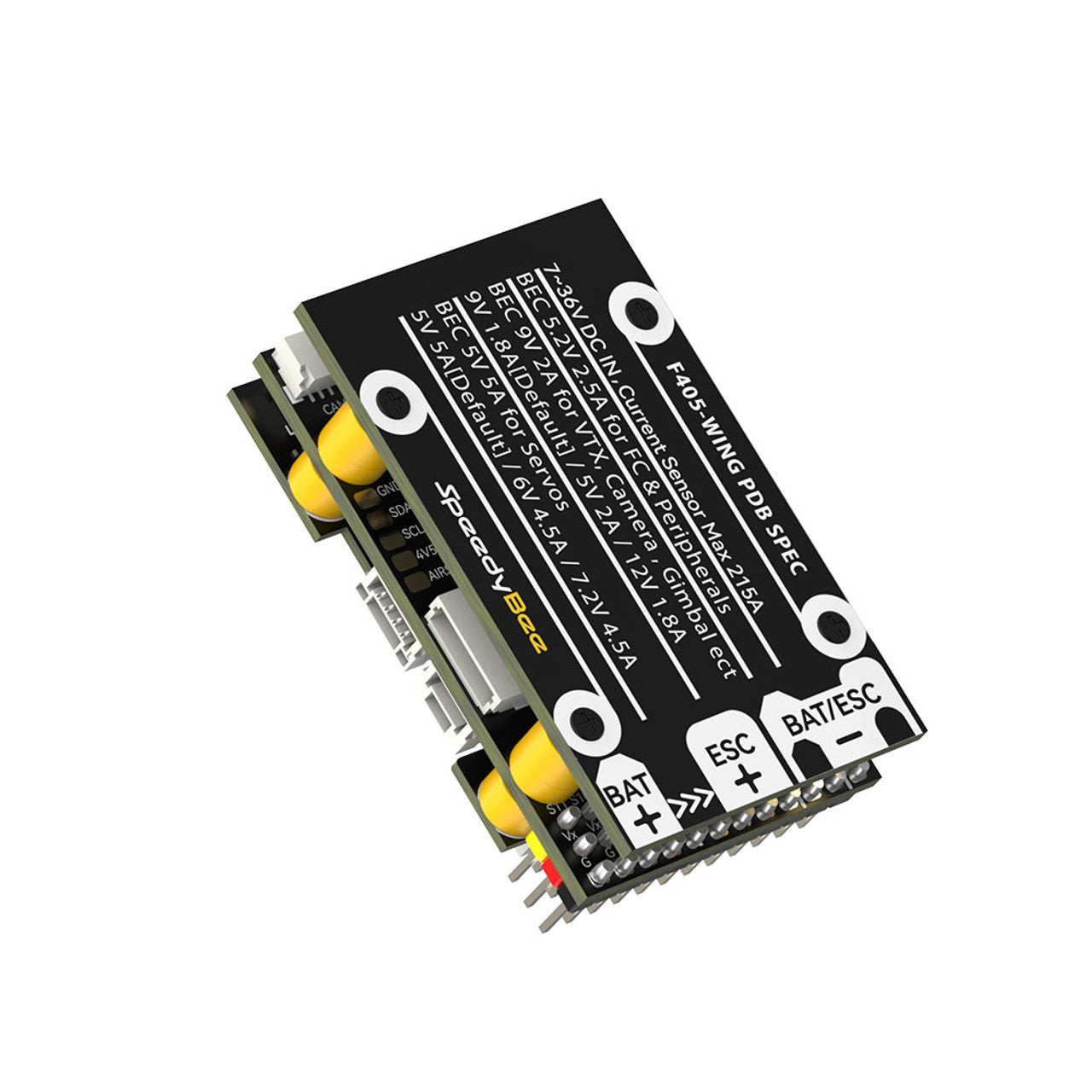

Produkto pavadinimas: „SpeedyBee F405 WING“ PDB plokštė
Įėjimo įtampos diapazonas: 7–36 V (2–6 S ličio polimerų)
Akumuliatoriaus įtampos jutiklis: Prijunkite prie FC VBAT plokštės, 1K:10K (skalė 1100 „iNav“, BATT_VOLT_MULT 11.0 „ArduPilot“)
Akumuliatoriaus srovės jutiklis: 90 A nuolatinė srovė, 215 A maksimali srovė. Prijunkite prie FC plokštės. Srovė (skalė 195 „iNav“ programoje, 50 A/V „ArduPilot“ programoje).
TVS apsaugos diodas: Taip
FC BEC išvestis: išvestis 5,2 V +/- 0,1 V nuolatinė srovė 2,4 A, 3 A piko srovė. Skirta FC, imtuvui, GPS moduliui, AirSpeed moduliui, telemetrijos moduliui, WS2812 LED juostai.
VTX BEC išėjimas: išėjimas 9V +/- 0.1V DC nuolatinė srovė 1.8A, 2.3A reguliuojama didžiausia įtampa, 9V numatytoji reikšmė, 12V arba 5V per trumpiklį. Skirta analoginiam vaizdo siųstuvui, skaitmeniniam vaizdo siųstuvui, kamerai.
Servo BEC išėjimas: išėjimas 4,9 V +/- 0,1 V nuolatinė srovė 4,5 A, 5,5 A. Reguliuojama didžiausia įtampa, numatytoji 4,9 V, 6 V arba 7,2 V per trumpiklį. Skirta servo varikliams.
Svoris: 11,4 g

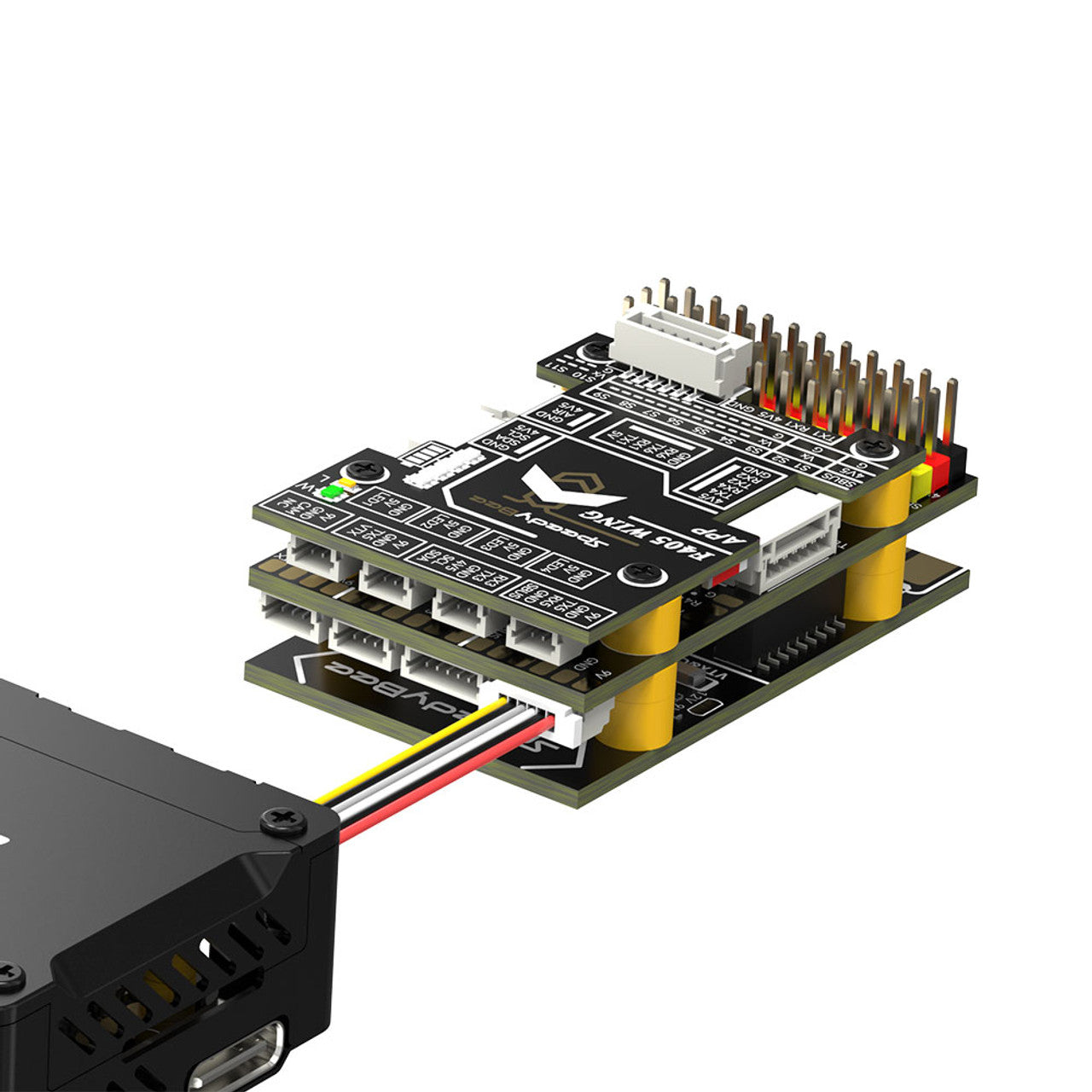

Produkto pavadinimas: „SpeedyBee F405 WING“ belaidė plokštė
Belaidės konfigūracijos nustatymas (ilgai paspauskite BOOT mygtuką 6 sekundes, kad perjungtumėte režimus):
- BLE režimas, prisijunkite prie „Speedybee“ programėlės;
- „Wi-Fi“ režimas, prisijunkite prie „QGroundControl“, „Speedybee“, „MissionPlanner“ ir kt.;
- Klasikinis „Bluetooth SPP“ režimas, prisijunkite prie „QGroundControl“ programėlės, „MissionPlanner“.
LED juostos valdiklis (trumpai paspauskite BOOT, kad perjungtumėte efektus, ilgai paspauskite 2 sekundes, kad perjungtumėte režimus):
- 4x WS2812 LED juostų jungtis, reguliuojamos spalvos ir mirksėjimo režimai;
- Maks. 5,2 V 1,3 A, palaiko apie 70 vnt. 5050 WS2812 LED karoliukų.
Integruotas akumuliatoriaus būsenos indikatorius: 4 RGB indikatoriaus šviesos diodai, rodantys akumuliatoriaus būseną švieselių serija
Svoris: 4,2 g
