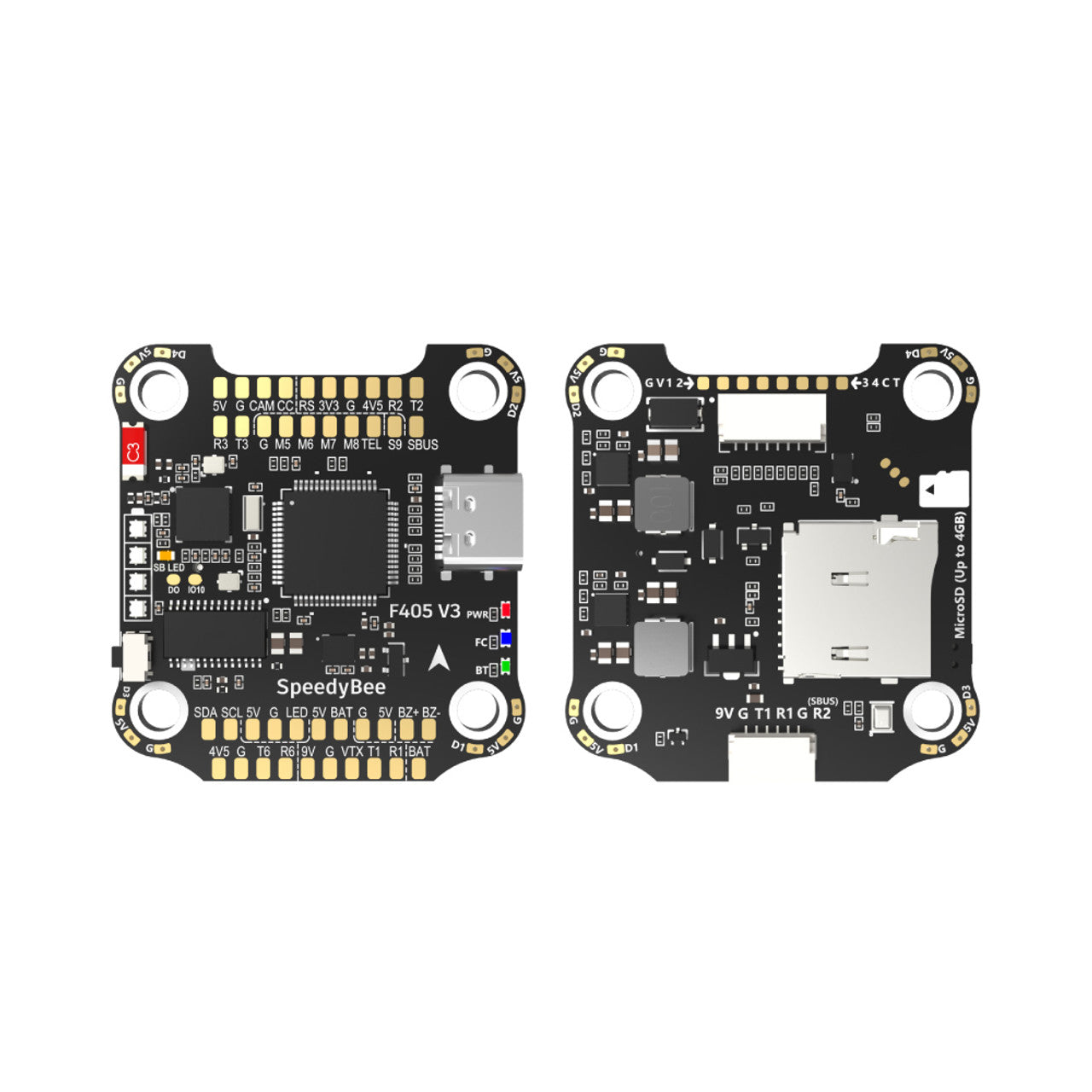

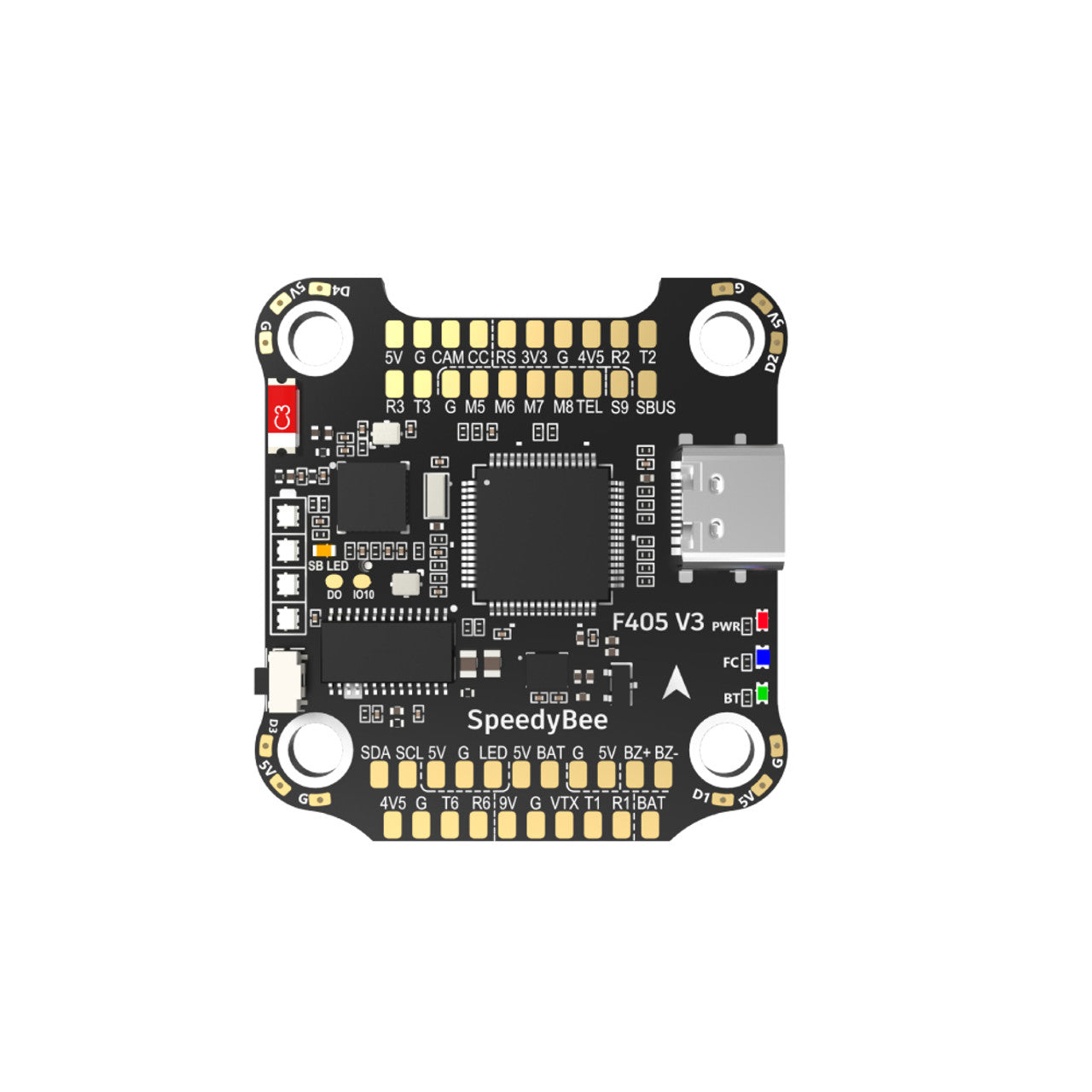

„SpeedyBee F405 V3 30x30“ skrydžio valdiklis
„SpeedyBee F405 V3“ skrydžio valdiklis – 30x30 – turi „Bluetooth“ susiejimo funkciją. Jame taip pat yra 4 lygių LED akumuliatoriaus indikatorius, jei neturėtumėte po ranka LiPo akumuliatoriaus. „F405 V3 FC“ taip pat turi įmontuotą barometrą, ESC m1-m8 signalą ir 4x UARTS.
Funkcija:
- Speciali DJI Air Unit jungtis greitam skaitmeniniam surinkimui
- Maitinkite GPS įrenginį USB laidu – akumuliatoriaus nereikia.
-4 x UART jūsų imtuvui + VTX + kamerai + GPS.
-SD kortelės lizdas palaiko iki 4 GB „Blackbox“ duomenų*
-22 mm išpjovos FPV kamerai, pritaikytos jūsų siauram dizainui
-9 V 2 A + 5 V 2 A vienas BEC
- 4 lygių LED akumuliatoriaus indikatorius
-m1-m8 ESC signalas
-Įmontuotas barometras
- „Bluetooth“ susiejimas
Specifikacijos:
BOOT mygtukas: Palaikomas.
[IR]. Vienu metu paspauskite ir laikykite nuspaudę BOOT mygtuką ir įjunkite FC. Tai perjungs FC į DFU režimą, skirtą programinės įrangos perrašymui, kai FC užstringa.
[B]. Kai dažnių juosta įjungta ir veikia budėjimo režimu, mygtuku BOOT galima valdyti LED juosteles, prijungtas prie LED1-LED4 jungčių apačioje. Pagal numatytuosius nustatymus, trumpai paspauskite mygtuką BOOT, kad perjungtumėte LED ekrano režimą. Ilgai paspauskite mygtuką BOOT, kad perjungtumėte tarp „SpeedyBee-LED“ ir BF-LED režimų. BF-LED režimu visas LED1-LED4 juosteles valdys „Betaflight“ programinė įranga.
„Blackbox MicroSD“ kortelės lizdas: *„Betaflight“ programinei įrangai reikalingas standartinis (SDSC) arba didelės talpos (SDHC) „microSD“ kortelės tipas, todėl padidintos talpos (SDXC) kortelės nepalaikomos (daugelis didelės spartos U3 kortelių yra SDXC). Kortelė taip pat TURI būti suformatuota naudojant FAT16 arba FAT32 failų sistemą (rekomenduojama). Taigi, galite naudoti bet kokią SD kortelę, mažesnę nei 32 GB, tačiau „Betaflight“ atpažįsta tik daugiausia 4 GB. Siūlome naudoti šią trečiosios šalies formatavimo priemonę, pasirinkti „Perrašyti formatą“ ir tada formatuoti kortelę. Taip pat žr. rekomenduojamas SD korteles čia arba įsigykite išbandytas korteles mūsų parduotuvėje.
5 V išėjimas: 9 5 V išėjimų grupės, keturi +5 V kontaktai ir 1 BZ+ kontaktas (naudojamas garsiniam signalui) priekyje ir 4 LED 5 V kontaktai. Bendra srovės apkrova yra 2 A.
Tradicinis „Betaflight“ LED valdiklis: Palaikomas. 5 V, G ir LED valdikliai priekinėje apačioje. Naudojamas WS2812 LED, valdomam „Betaflight“ programinės įrangos.
9 V išėjimas: 2 9 V išėjimų grupės: viena +9 V jungtis priekyje, kita – jungtyje apačioje. Bendra srovės apkrova yra 2 A.
4,5 V išvestis: Palaikoma. Skirta GPS imtuvui ir moduliui, net jei dažnių valdiklis maitinamas per USB prievadą. Srovės apkrova iki 1 A.
Maitinimo įvestis: 3S - 6S Lipo (per G, BAT kontaktus/kontaktus iš 8 kontaktų jungties arba 8 kontaktus apačioje)
Srovės jutiklio įvestis: Palaikoma. „SpeedyBee BLS 50A ESC“ nustatykite skalę = 386 ir poslinkį = 0.
3,3 V išvestis: Palaikoma. Skirta imtuvams su 3,3 V įvestimi. Srovės apkrova iki 500 mA.
DJI oro įrenginio prijungimo būdas: Palaikomi du būdai: 6 kontaktų jungtis arba tiesioginis litavimas.
I2C: Palaikoma. SDA ir SCL kontaktai priekyje. Naudojami magnetometrui, sonarui ir kt.
Palaikoma skrydžio valdiklio programinė įranga: „BetaFlight“ (numatytoji), „EMUFlight“, INAV
UART: 5 rinkiniai (UART1, UART2, UART3, UART4 (ESC telemetrijai), UART6)
BLE „Bluetooth“: Palaikoma. Naudojama skrydžio valdiklio konfigūravimui.
„SmartPort“: „SmartPort“ funkcijai naudokite bet kurį UART TX lizdą.
ESC signalas: M1–M4 apačioje ir M5–M8 priekyje.
„BetaFlight“ kameros valdymo pultas: taip (CC pultas priekyje)
RSSI įvestis: Palaikoma. Priekyje pažymėta RS.
Tvirtinimas: 30,5 x 30,5 mm (skylės skersmuo 4 mm)
Garsinis signalas: BZ+ ir BZ- kontaktai naudojami 5 V garsiniam signalui
Programinė įranga: Tikslinis pavadinimas SPEEDYBEEF405V3
Matmenys: 41,6 (ilgis) x 39,4 (plotis) x 7,8 (aukštis) mm
ESC: UART R4 telemetrija (UART4)
OSD lustas: AT7456E lustas
USB prievado tipas: C tipo
IMU (giroskopas): KMI270
Barometras: įmontuotas
Mikrokontroleris: STM32F405
Svoris: 9,6 g
