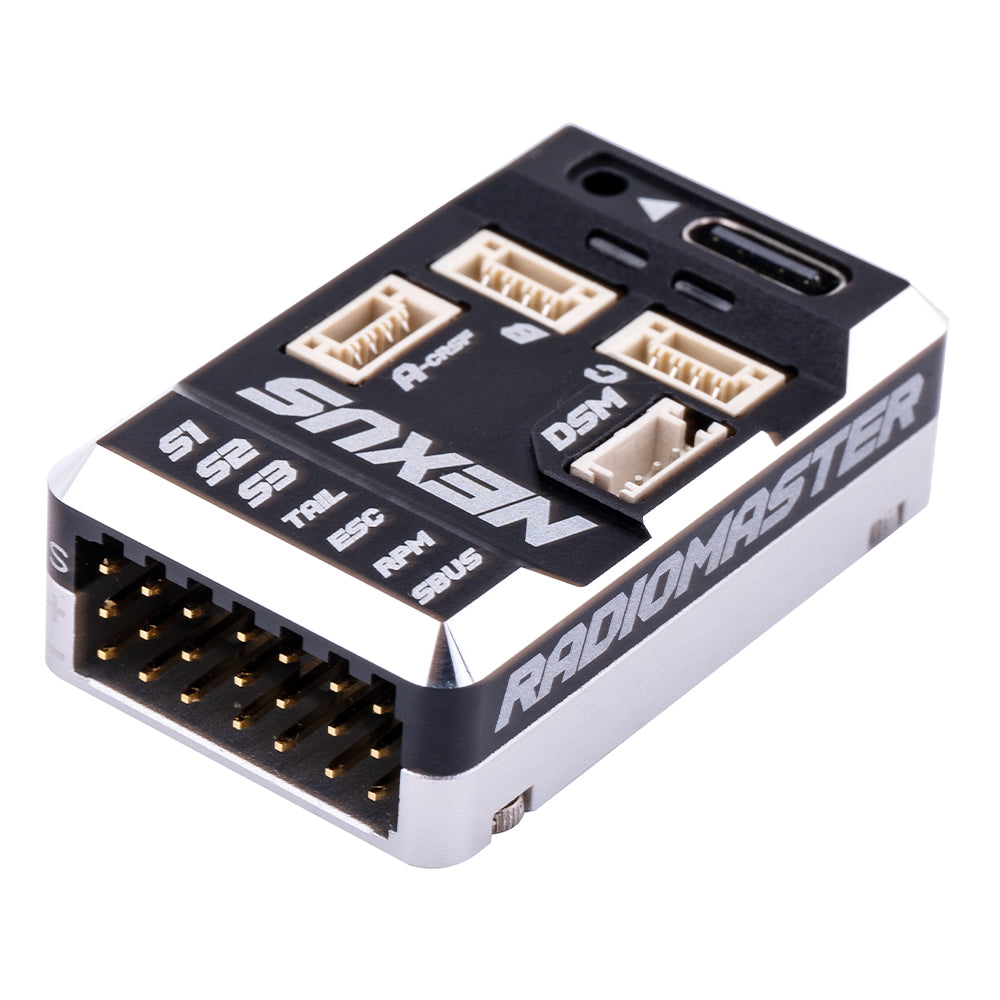

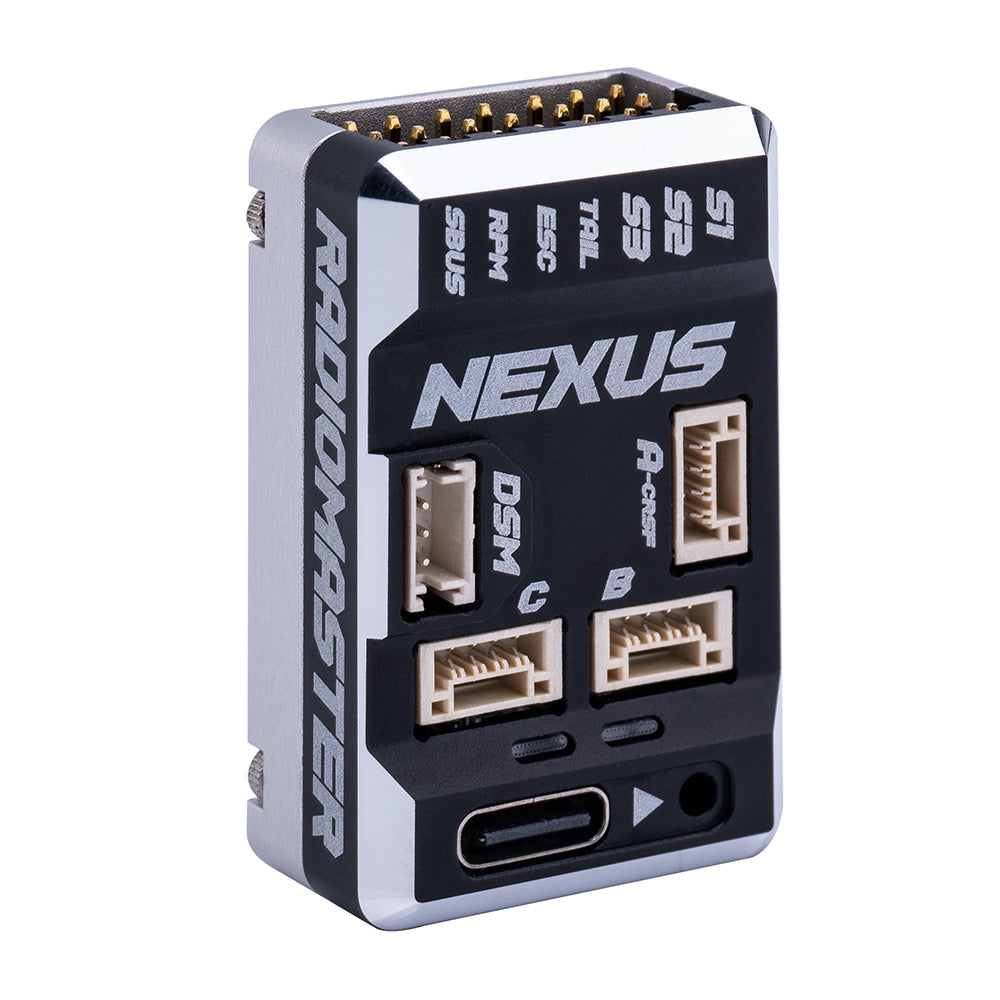

„NEXUS Flybarless“ (FBL) įrenginys sukurtas remiantis „Rotorflight 2.0“ technologija, pasižymi puikiu našumu ir suderinamumu su RC sraigtasparnių gerbėjais. Su pažangiu MCU STM32F722 ir šešių ašių judesio sekimo įrenginiu TDK ICM-42688-P , „NEXUS“ užtikrina tikslų valdymą ir stabilų skrydį. Integruota 128 MB atmintis leidžia išsaugoti išsamius skrydžių įrašus tiksliam nustatymui.
Savybės:
- „NEXUS“ sraigtasparnio valdiklis yra specialiai sukurtas „Rotorflight 2.0“ .
- Įrengtas pažangus STM32F722 MCU procesorius ir 6 ašių MEMS įrenginys TDK , kuris apjungia 3 ašių giroskopą ir 3 ašių akselerometrą.
- Integruota juodoji dėžė: didelė 128 MB atmintis užtikrina galimybę įrašyti visus skrydžius tiksliam derinimui ir redagavimui.

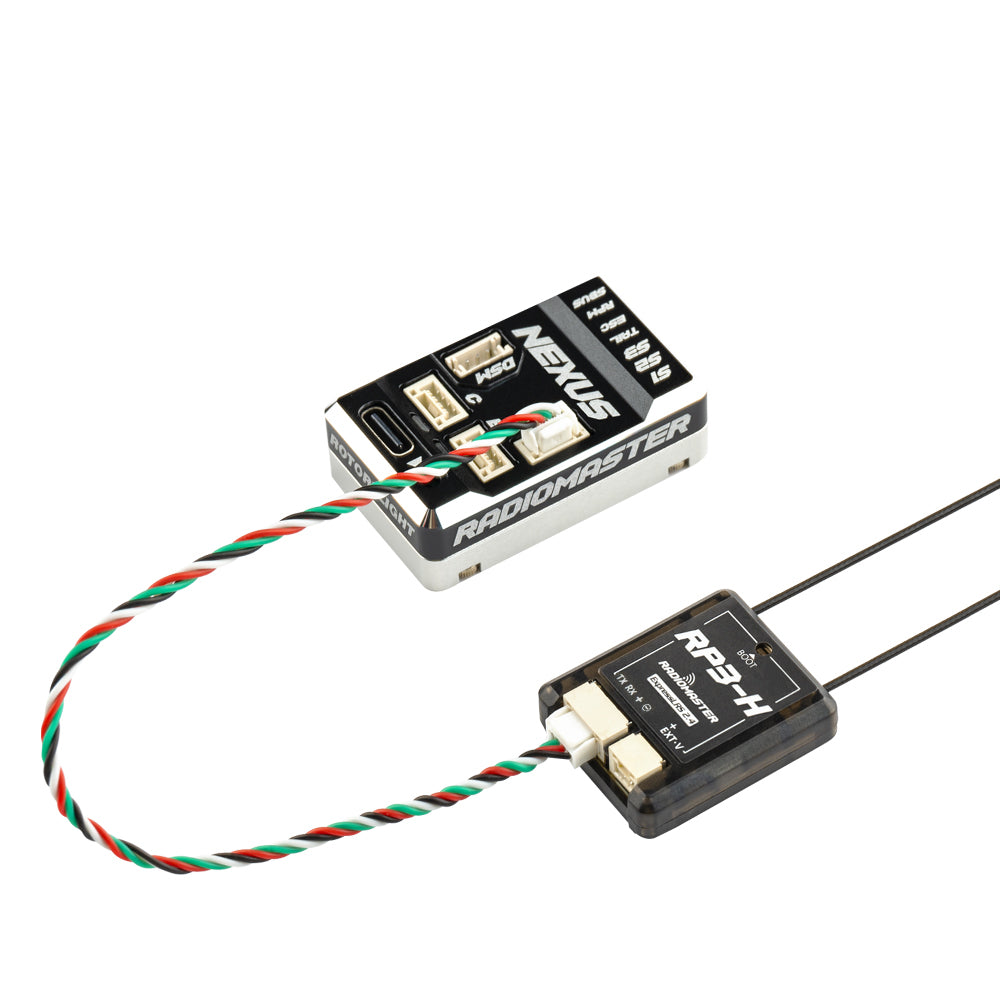

- Jungčių sistema su užraktu, suderinama su „Plug'n'Play“ imtuvais, nereikia lituoti RP3-H ExpressLRS (RP3-H nepridedamas).
- Funkciniai UART prievadai būsimam išplėtimui.

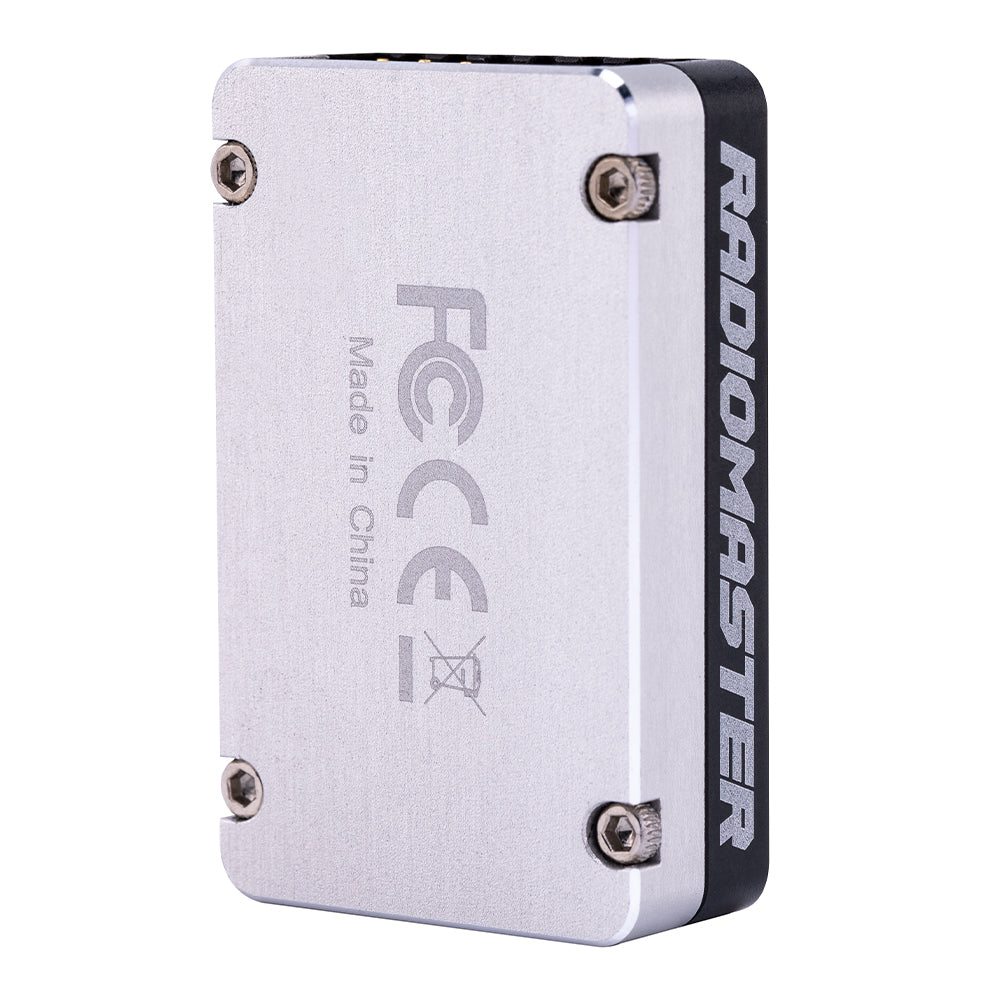

- „NEXUS“ valdymo blokas yra kompaktiškas ir patvarus. CNC aliuminio korpusas ne tik apsaugo vidinius komponentus, bet ir tarnauja kaip radiatorius, palaikantis žemą elektronikos temperatūrą.
- „NEXUS“ matmenys yra 41 mm x 25 mm x 13 mm , todėl jis idealiai tinka įvairių dydžių sraigtasparniams, įskaitant 250/450/500/550/600/700 modelius.
- Valdiklis palaiko platų galinių variklių ir uodegos servo ESC diapazoną (760 μs / 1520 μs).
- Palaiko įvairius imtuvus, įskaitant CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP, DSM2, DSMX, F PORT .
- Įrenginys turi kelis nepriklausomus maitinimo šaltinius, kurie sumažina triukšmą, kai pasiekia 1,8 V. 1,8 V skirtas giroskopui, 3,3 V – mikrokontroleriui ir 5,0 V – išorinei sąsajai.
- Komplekte yra lengvas ir lankstus USB-C prailginimo laidas , kuris padeda tais atvejais, kai sunku pasiekti USB-C prievadą. Jis suprojektuotas taip, kad būtų minimalus, nes kiekvienas gramas yra svarbus, ir turi lanksčius silikoninius laidus, kurie riboja vibracijos perdavimą valdymo blokui.
- Standartinė gelbėjimo rotoriniu skraidikliu funkcija.
Specifikacijos:
- Prekė: NEXUS sraigtasparnio valdiklis
- Programinė įranga: „Rotorflight 2.0“
- Mikrovaldiklis: STM32F722RET6
- Giroskopas (IMU): ICM-42688-P
- „Flash“ atmintis (juodosios dėžės integrinė grandinė): 128 MB (W25N01GVZEIG)
- Barometras: SPL06-001

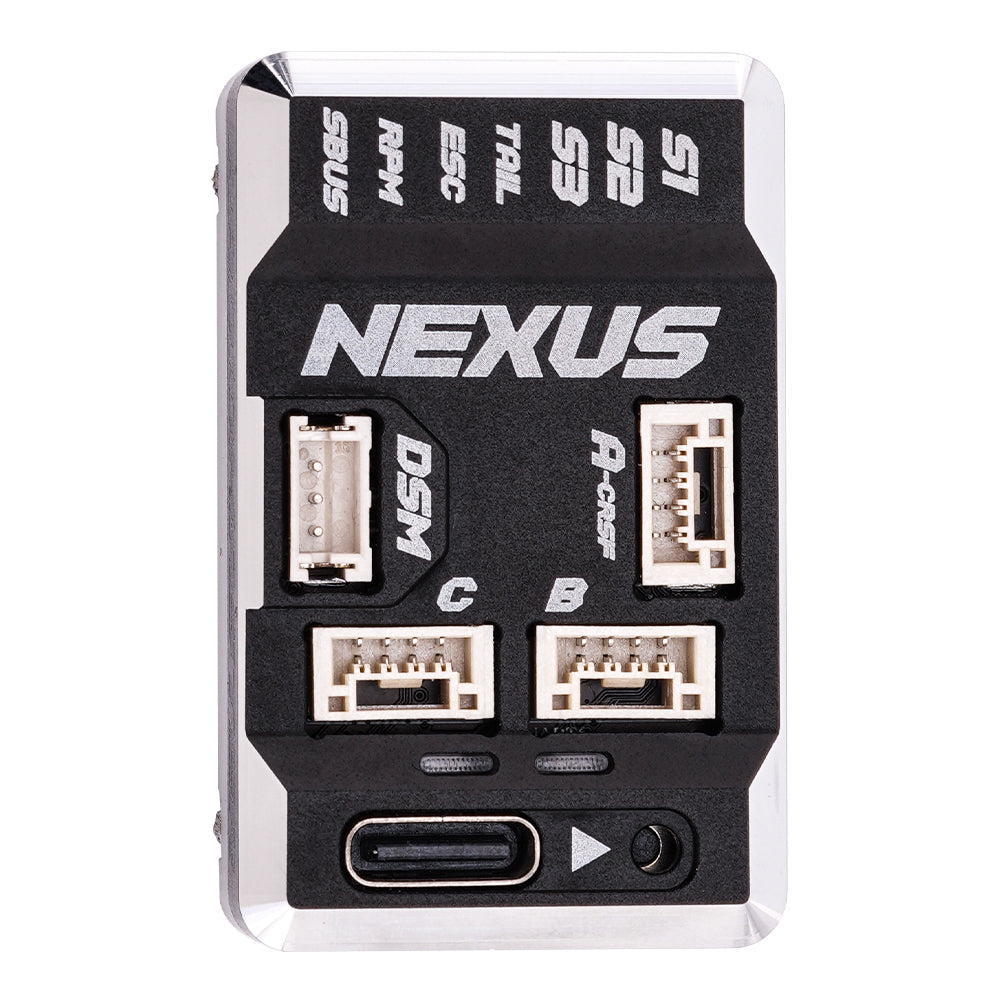

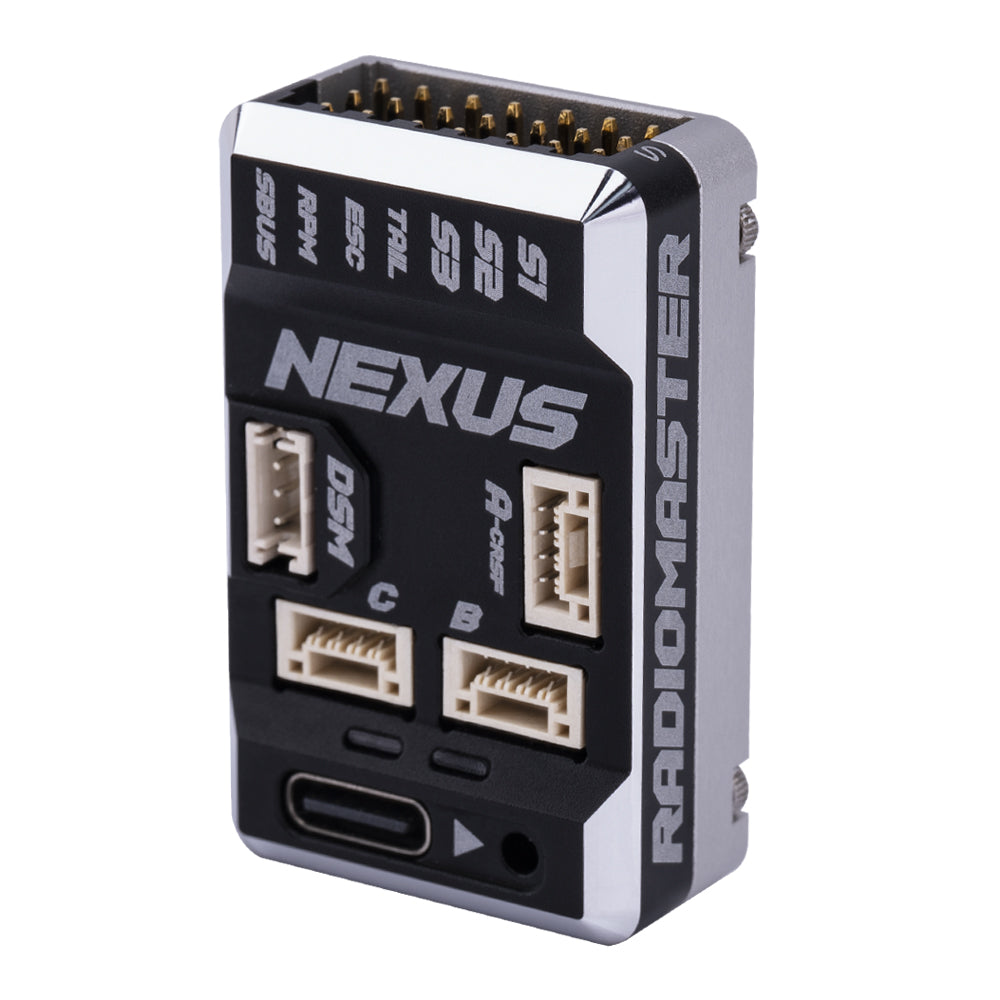

- UART prievadai: 6 – DSM[UART1], S.BUS[UART2], A-CRSF[UART4], PORT-B[UART6], PORT-C[UART3]
- Servo prievadai: 4 – S1, S2, S3, Uodega
- Greičio jutiklis: 1 - Iš ESC dažnio jutiklio
- Imtuvo palaikymas: CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP, DSM2, DSMX
- Maitinimo šaltinis (nuolatinė srovė): 5–12,6 V
- Nuosekliųjų prievadų ABC maitinimo šaltinis: 5 V - 2,0 A
- DSM prievado maitinimo šaltinis: 3,3 V - 0,5 A
- Telemetrija: S.BUS, HoTT, S.Port, MSP, EDGETX, ELRS
- ESC palaikymas: PWM, vieno kadro, kelių kadrų, dviejų kadrų
- Uodegos ESC palaikymas: 760μs / 1520μs servo
- Uodegos variklių palaikymas: Taip
- Matmenys: 41,3 x 25,4 x 13,1 mm

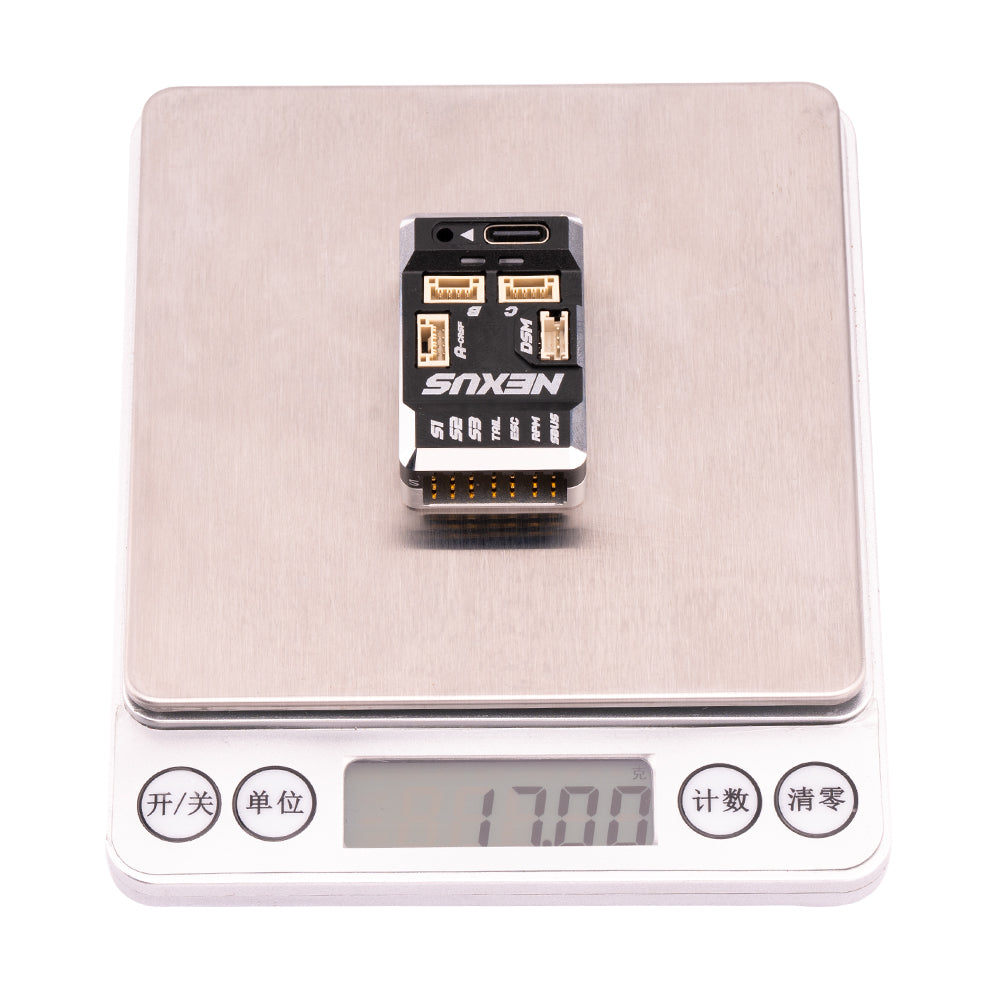

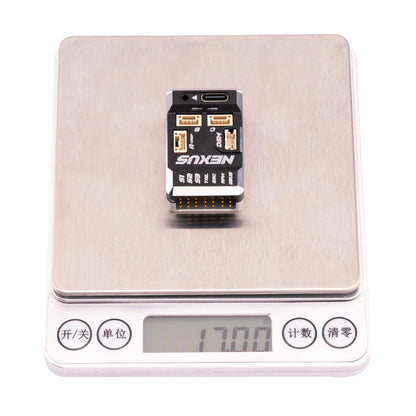

- Svoris: 16,8 g

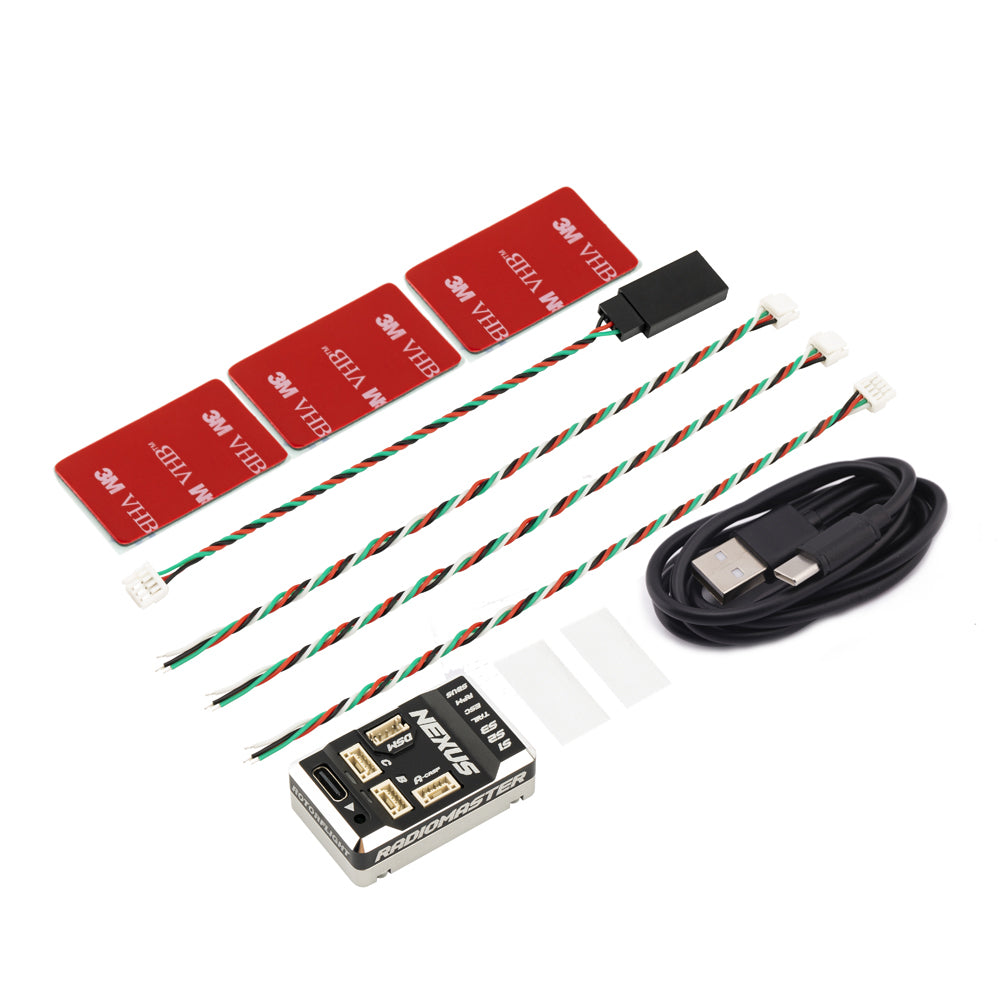

Pakuotėje yra:
- 1x NEXUS sraigtasparnio valdymo blokas
- 3x JST-GH 4 polių kabeliai su jungtimi
- 1x JST-GH ant servo kištuko (3 kontaktų „DuPont“ jungtis)
- 1x lengvas ir lankstus USB-C prailginimo laidas
- 1 x USB-C prailginimo laidas
- 3x 3M dvipusės tvirtinimo juostos
- 2x susitraukiantys vamzdeliai
