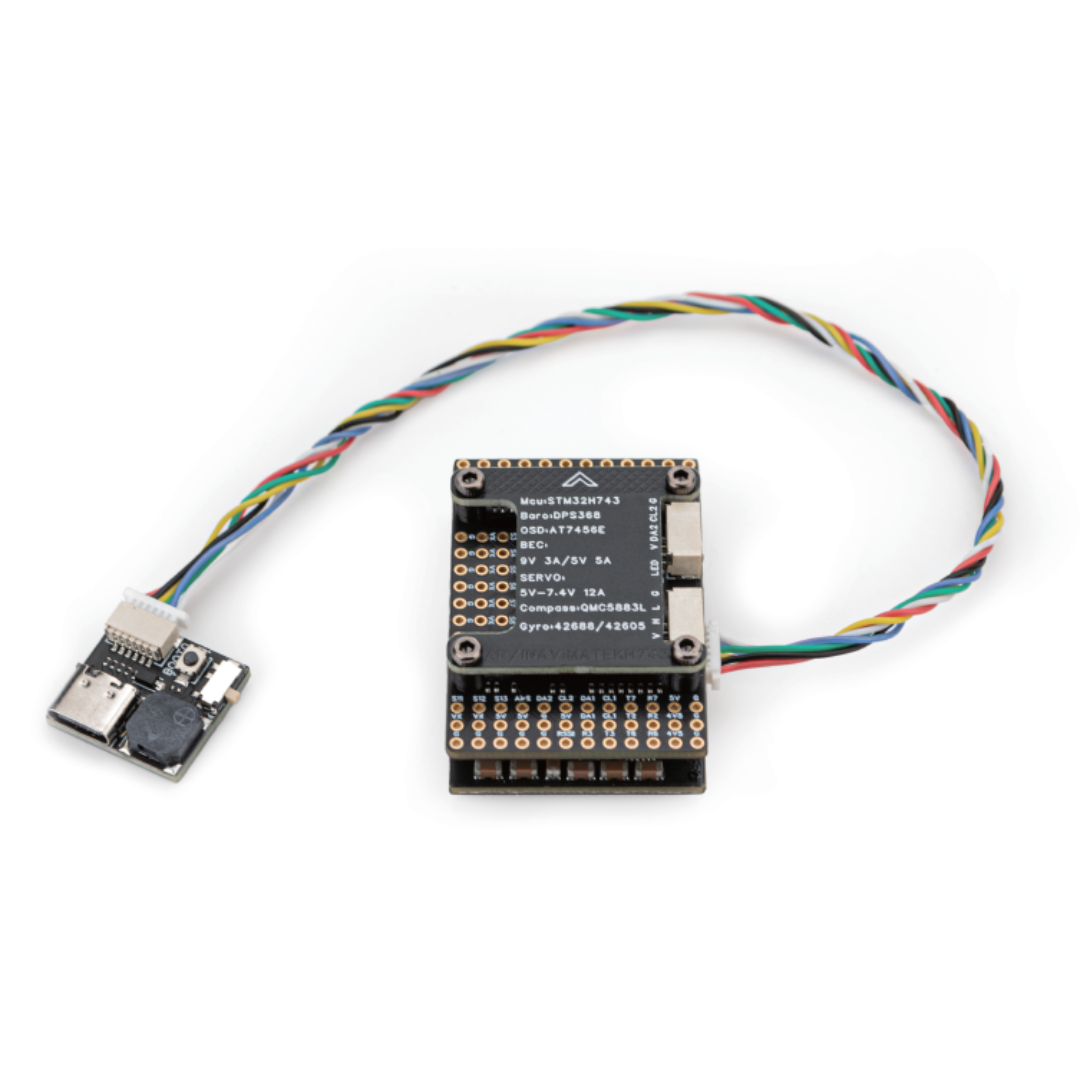

„Pilotix H743-WING V3“ pažangus skrydžio valdiklis
„H743-WING V3“ yra didelio našumo skrydžio valdiklis, skirtas bepiločių orlaivių (UAV) taikymams, optimizuotas stabilumui, tikslumui ir patikimam veikimui. Dėl kompaktiško ir lengvo dizaino jis idealiai tinka įvairioms pažangioms bepiločių orlaivių (UAV) sistemoms.
Pagrindinės savybės:
- Mikroprocesorius: STM32H743VIH6 su 2 MB „flash“ atmintimi ir 1 MB RAM. Darbinis dažnis: 480 MHz.
- Giroskopai: ICM-42688-P ir ICM-42605), optimizuoti bepiločiams orlaiviams.
- Barometras: „Infineon Semiconductor“ DPS368, atsparus vandeniui iki IPX8, užtikrinantis puikų tikslumą.
- Jungtys: 13 PWM išvesties prievadų su CAN magistralės išplėtimu papildomiems išėjimams.
- Energijos valdymas: Maitinimas: įmontuoti BEC maitinimo šaltiniai prijungtiems įrenginiams tiekia iki 130 W bendrą galią.
- Atmintis: TF kortelės lizdas (iki 32 GB), skirtas dideliam duomenų įrašymui.
Specifikacijos:
Mikrokontroleris: STM32H743VIH6
Giroskopas: ICM-42688-P + ICM-42605 dvigubas
Barometras: DPS368
Kompasas: QMC5883L
OSD: Analoginis/HD OSD
7 UART, 13 PWM, 2 I2C, 1 CAN, 4 ADC (VLT2, CURR2, ASPD, RSSI),
Įmontuotas 9 V BEC
Vaizdo jungiklis: dvigubas CAM jungiklis PinIO plokštėje
BLACKBOX: įmontuotas TF kortelės lizdas, maksimali talpa 32 GB
Įėjimo įtampa: 12–28 V nuolatinė srovė (3–6S LiPo)
BEC: 5 V / 6,2 V / 7,4 V 12 A (servo) ir 5 V 5 A (kiti įrenginiai) ir 9 V 3 A (VTX ir kamera)
Programinė įranga: INAV: MATEKH743 Ardupilot: MATEKH743
Matmenys ir svoris: 30,5 mm * 44,5 mm * 7,5 mm
Svoris: 27 g

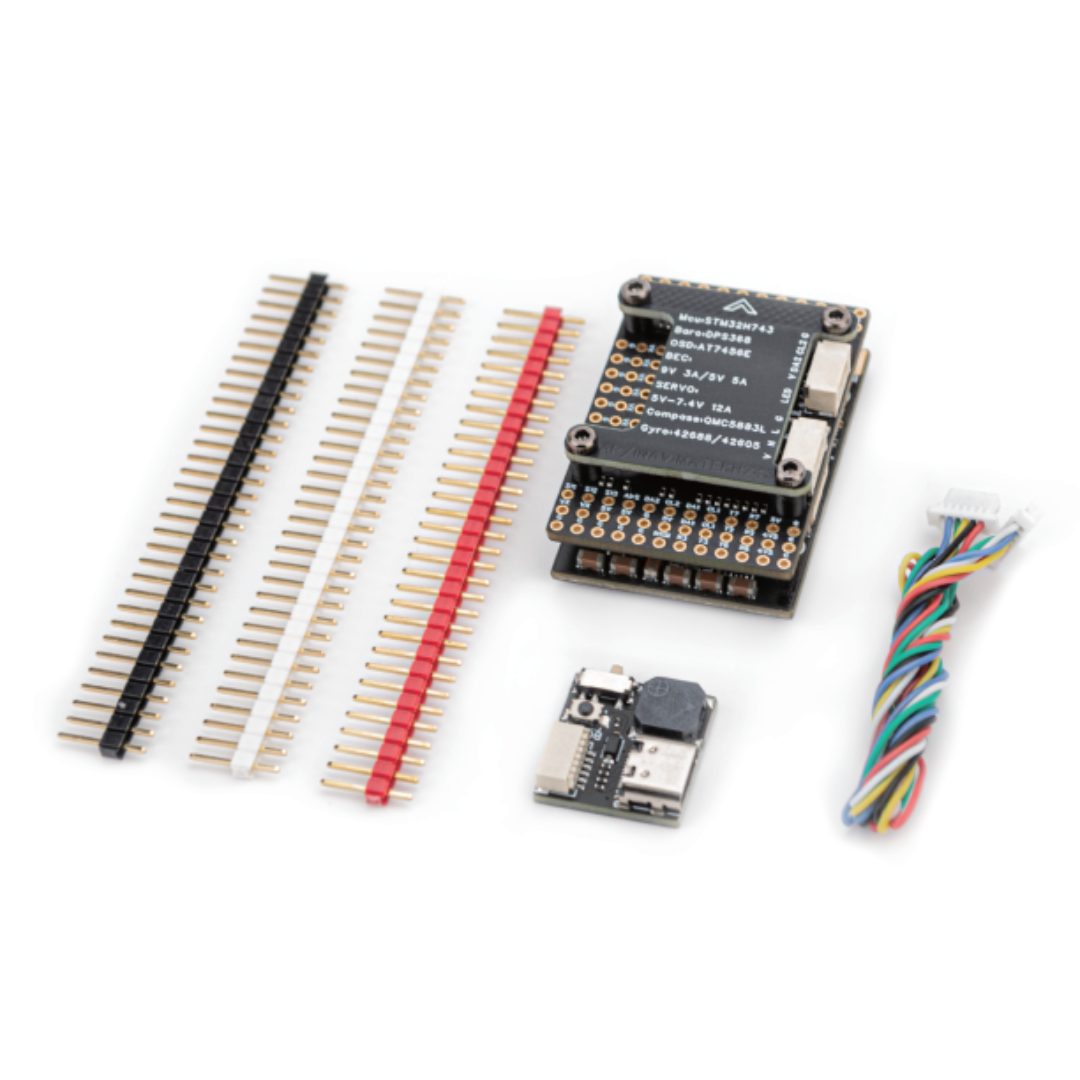

Pakuotėje yra:
1x „Pilotix H743-WING V3“ pažangus skrydžio valdiklis.
