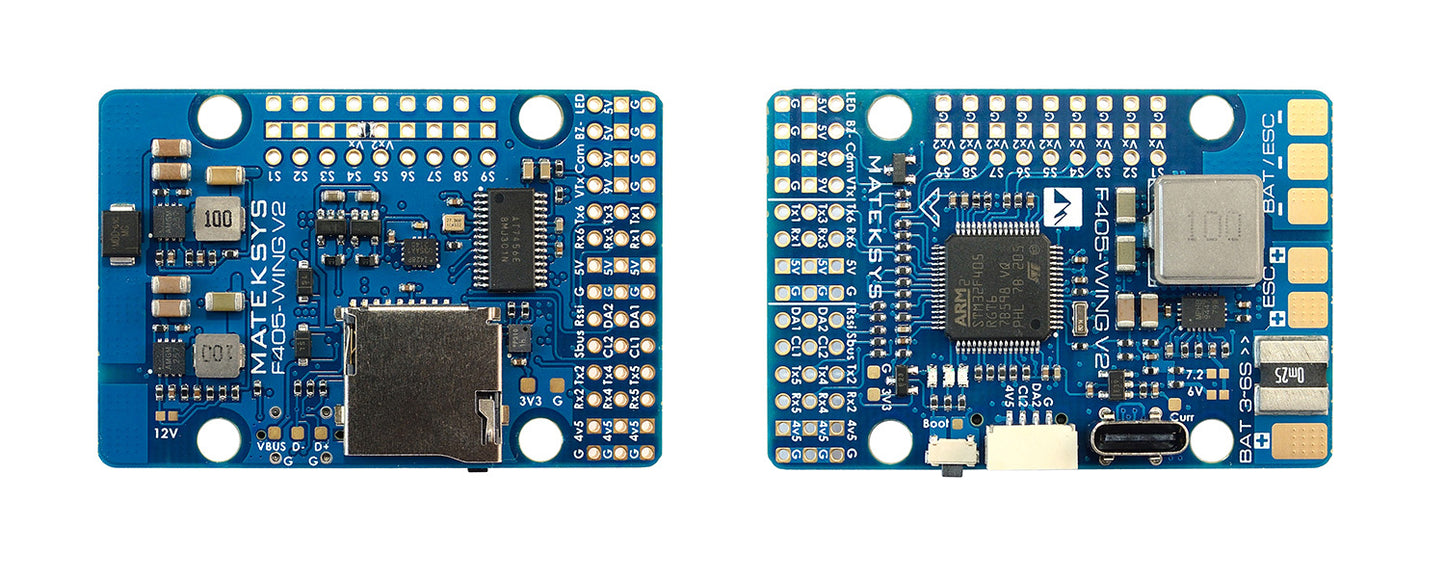

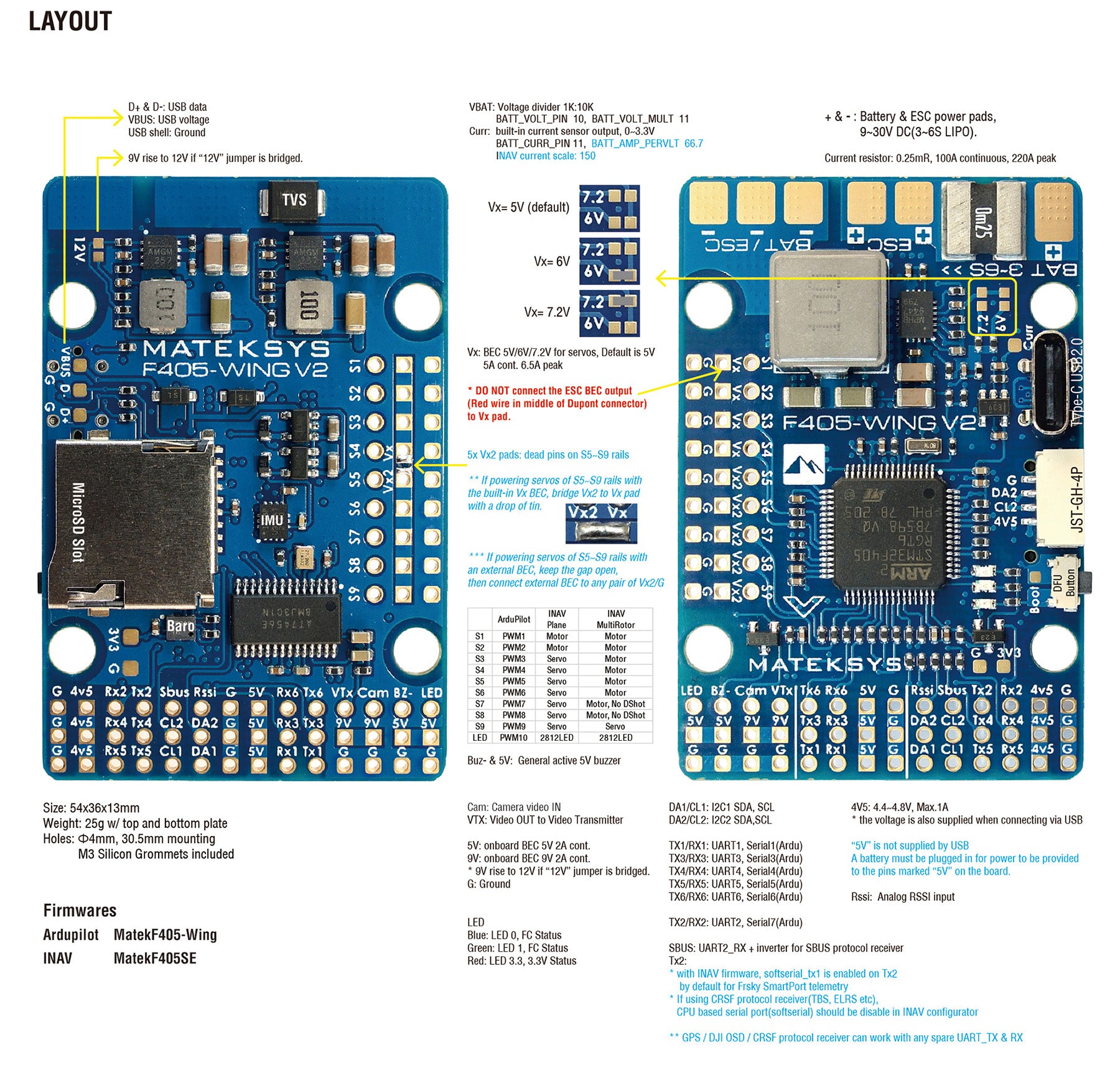

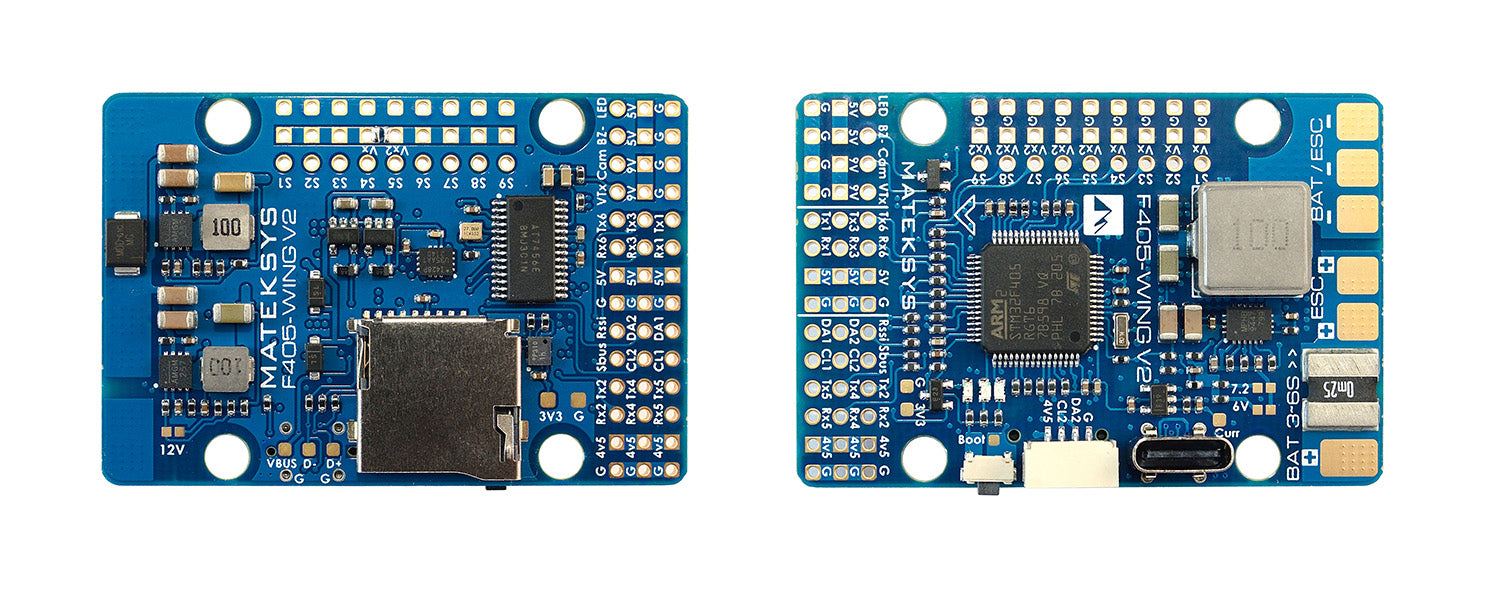

FC specifikacija
Mikrokontroleris: STM32F405RGT6, 168 MHz, 1 MB blykstė
IMU: ICM42688-P
Barometras: DPS310
Ekrano meniu: AT7456E
Juodoji dėžė: „MicroSD“ kortelės lizdas
6x UART, 1x „Softserial_Tx“ parinktis (INAV)
10 PWM išėjimų
2x I2C
3x ADC (VBAT, srovė, RSSI)
Integruotas keitiklis SBUS įėjimui
USB C tipo (USB 2.0)
Programinė įranga FC
„ArduPilot“: „MatekF405-Wing“ („ArduPlane 4.4“ arba naujesnė versija)
INAV: MATEKF405SE (INAV 6.0 arba naujesnė versija)
PBP
Įėjimo įtampa: 9~30V (3~6S LiPo) su TVS apsauga
Srovės jutiklis: 220 A, 3,3 V ADC (INAV skalė 150, ArduPilot 66,7 A/V)
Jutiklio rezistorius: 100 A nuolatinė srovė, 220 A maksimali srovė
Baterijos įtampos daliklis 1K:10K (skalė 1100 v INAV, BATT_VOLT_MULT 11.0 „ArduPilot“)
BEC 5V išėjimas
Sukurta skrydžio valdikliui, imtuvui, OSD, kamerai, garsiniam signalui, 2812 LED juostelei, garsiniam signalui, GPS moduliui, oro greičio jutikliui
Nuolatinė srovė: 2A
BEC 9V / 12V išėjimas
Skirta vaizdo siųstuvams, kameroms, stabilizatoriams ir kt.
Nuolatinė srovė: 2 A
12 V variantas su trumpikliu
Norint užtikrinti stabilų 9 V / 12 V išėjimą, įėjimo įtampa turi būti didesnė nei +1 V išėjimo įtampa.
BEC Vx išvestis
Sukurta servo varikliams
Reguliuojama įtampa, numatytoji 5 V, 6 V arba 7,2 V parinktys
Nuolatinė srovė: 5A, didžiausia srovė 6A
Norint gauti stabilią Vx išvestį, įėjimo įtampa turi būti didesnė nei Vx įtampa +1 V
BEC 3,3 V išvestis
Skirta išoriniams 3,3 V periferiniams įrenginiams
Linijinis reguliatorius
Nuolatinė srovė: 200 mA

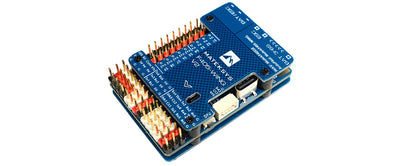

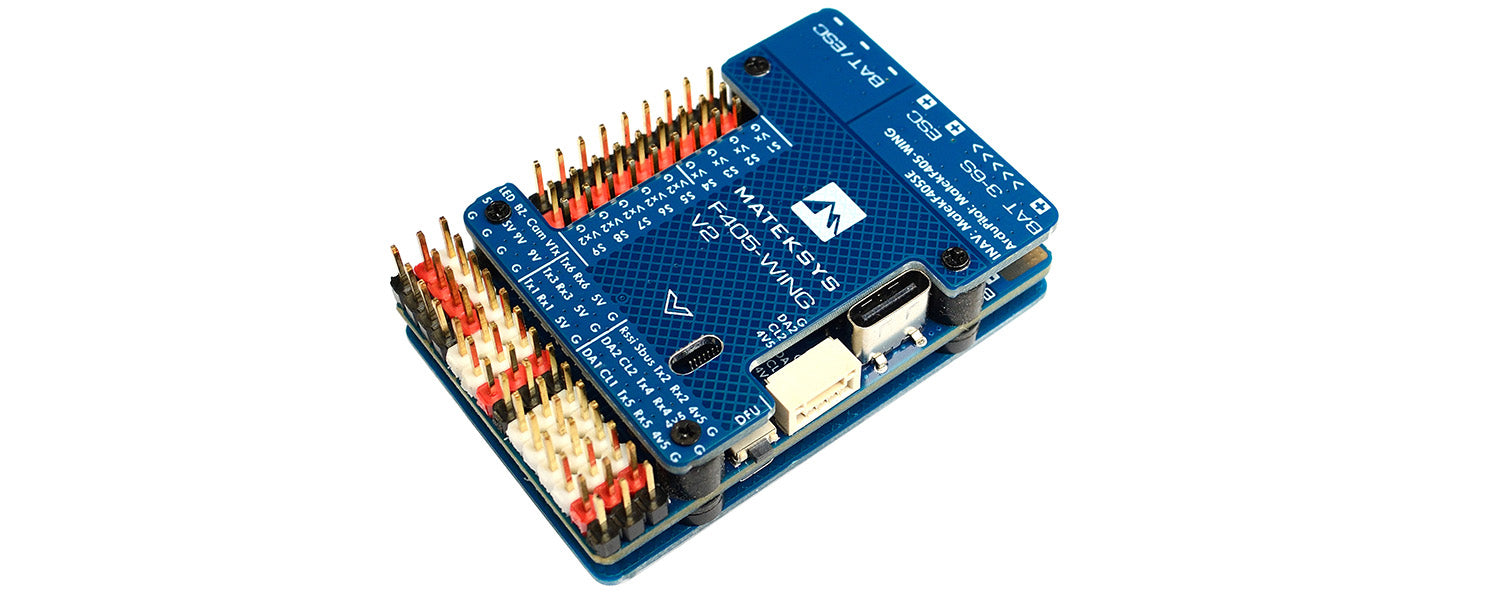

Fiziniai parametrai
Tvirtinimas: 30,5 x 30,5 mm, Φ4 mm su Φ3 mm guminėmis įvorėmis

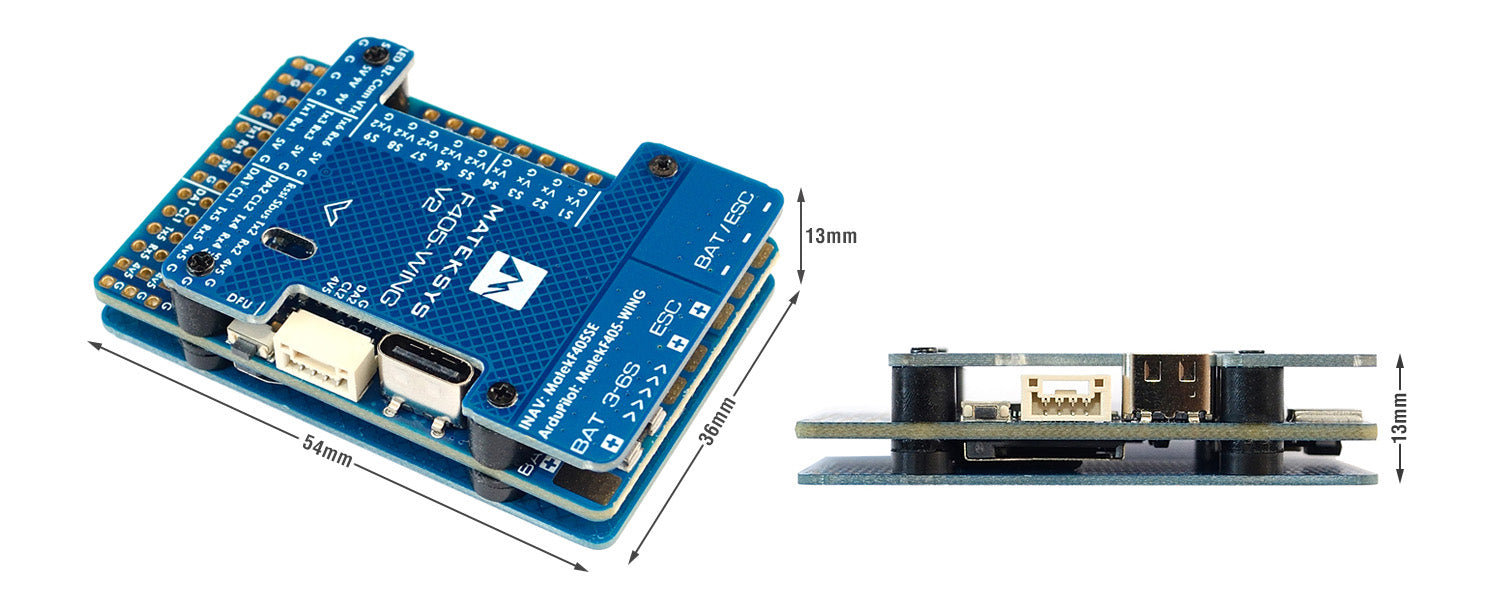

Matmenys: 54 x 36 x 13 mm
Svoris: 25 g
Pakuotės turinys:
1x F405-Sparnas-V2
1 x 20 cm JST-GH-4P–JST-GH-4P kabelis I2C prievadui
Dupont 2,54 kaiščiai
