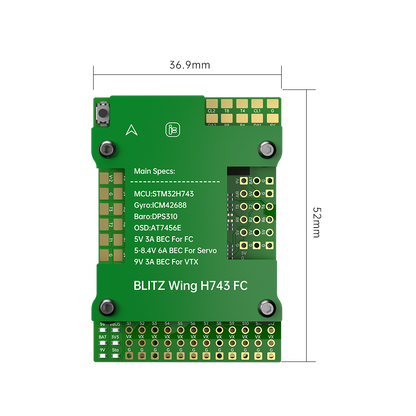

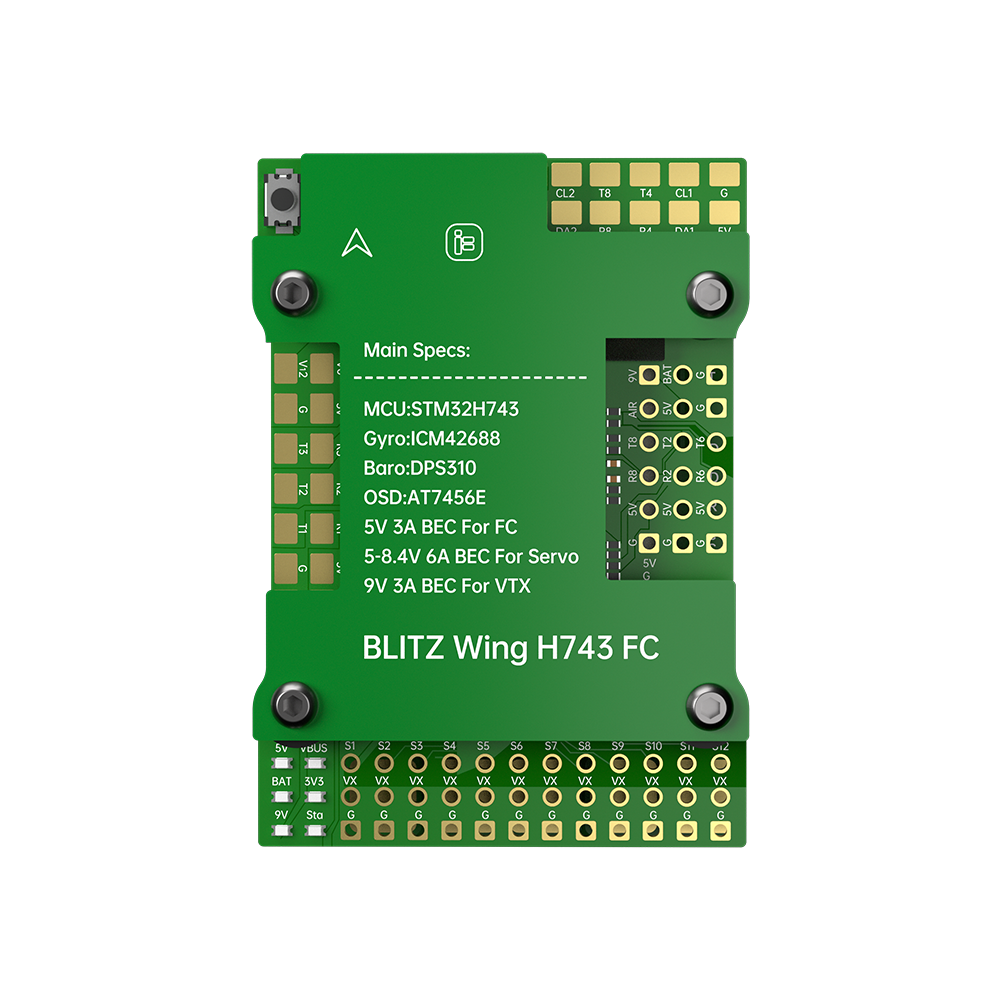

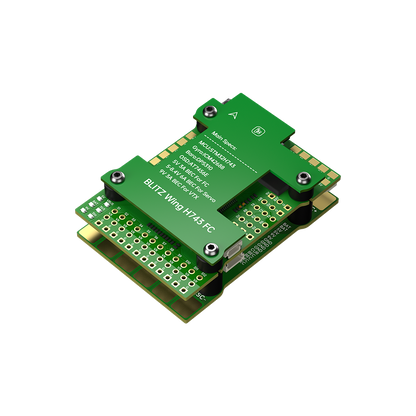

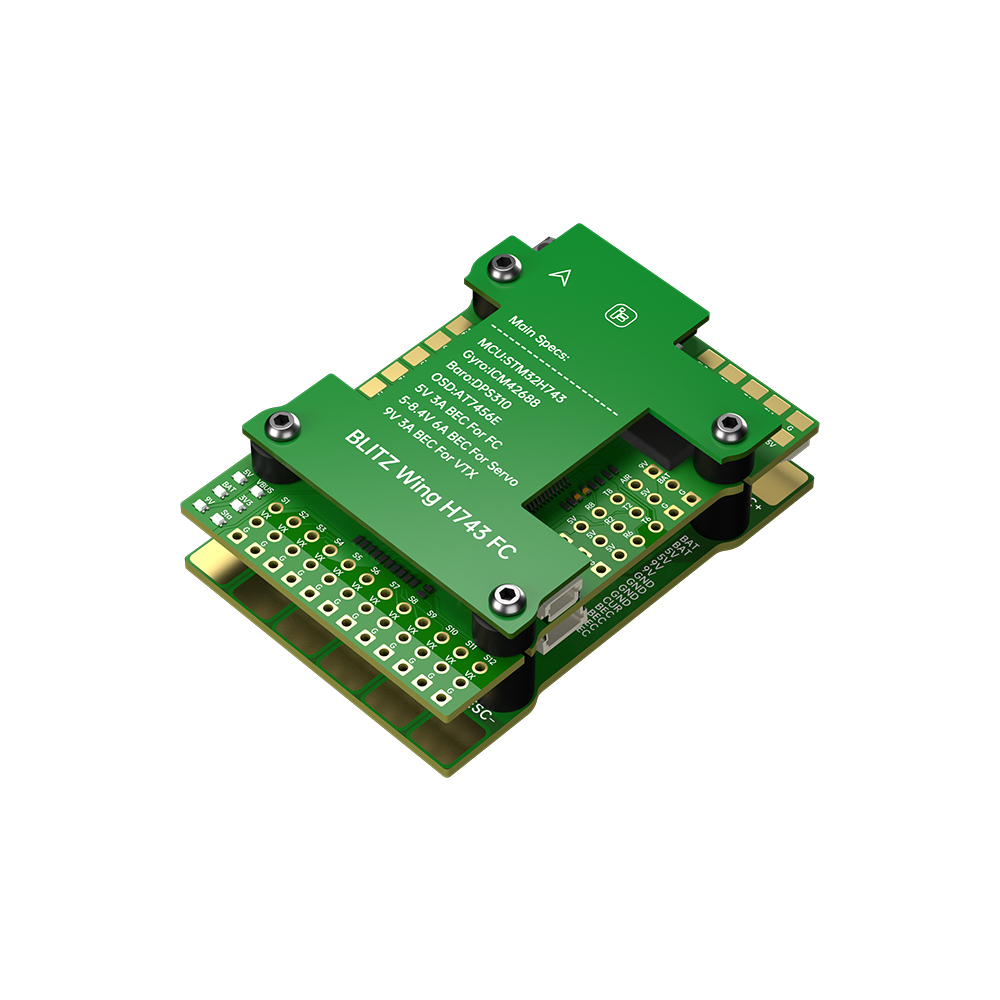

BLITZ Wing H743 skrydžio valdiklis
Sukurtas specialiai fiksuoto sparno bepiločių orlaivių entuziastams, aukštos kokybės skrydžio valdiklis suderinamas su INAV ir „Ardupilot“. Dėl pažangių funkcijų ir suderinamumo su populiariomis programinės įrangos platformomis „BLITZ Wing H743“ skrydžio valdiklis siūlo puikią skrydžio patirtį ir yra patikimas bei efektyvus orlaivio valdymo sprendimas.
Funkcija:

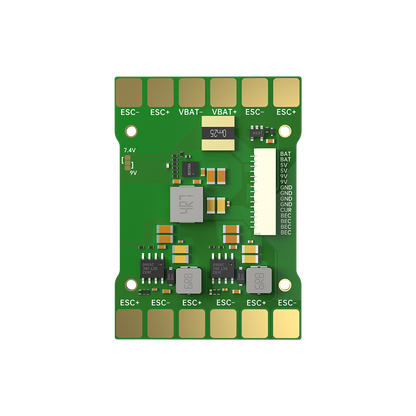

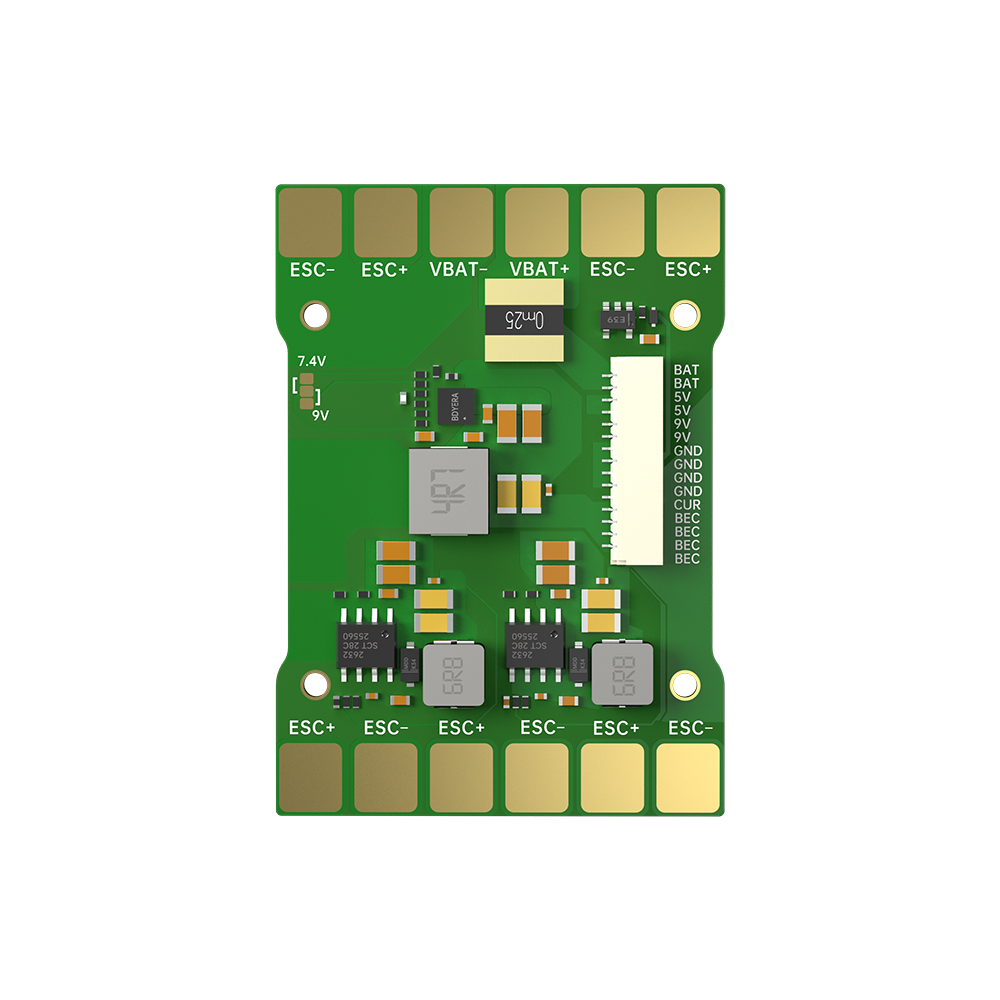

- Iki 5 ESC maitinimo litavimo padėklų grupių.
- Įrengta dvigubos kameros analoginio įvesties funkcija, kurią galima perjungti nuotolinio valdymo pultu.
- Nepriklausomas 6A servo maitinimo šaltinis BEC, užtikrinantis galingą servopavarų maitinimo apsaugą, suderinamas su įvairių įtampų servopavaromis.

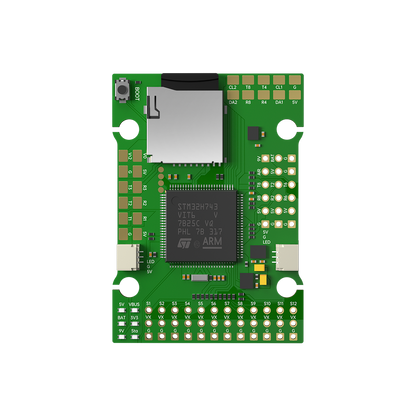

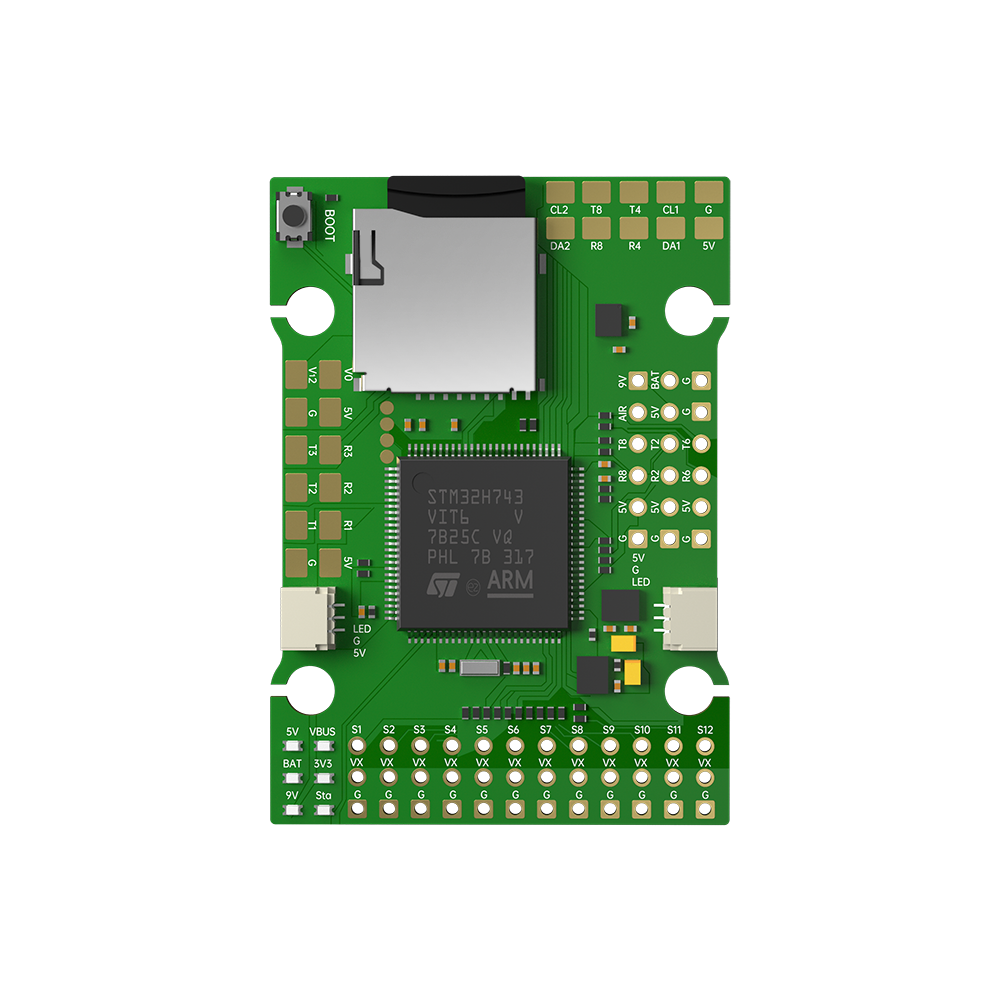

- Naudoja pagrindinį STM32H743 mikrokontrolerį, kuris pasižymi didele apdorojimo galia ir funkcijų palaikymu.
- Integruotas SD kortelės lizdas, užtikrinantis didelę duomenų saugojimo talpą.
- Specialus litavimo padas.
- Borto srovės matuoklis, skrydžio srovės stebėjimas realiuoju laiku.
- Palaiko išorinį oro greičio jutiklį, kad duomenys būtų tikslesni.
FC specifikacijos:
Mikrokontroleris: STM32H743
Giroskopas: ICM42688P
Baras: DPS310
Ekrano meniu: AT7456E
Juodoji dėžutė: „MicroSD“ kortelė
UART: 8
I2C serijinis: SDA / SLA kontaktai
Palaikomas „Smartaudio“ / IRC „Tramp VTX“ protokolas
WS2812ledStrip: Taip
Signalas: Taip
Perjungiamos dvigubos kameros įvestys
Perjungiami 5 V / 7,4 V / 8,4 V išėjimai
7–36 V nuolatinės srovės įėjimas (2–8 s)
Tvirtinimo schema: 30,5 * 30,5 mm / φ4
Matmenys: 36,9 * 52 mm
Svoris: 35 g
INAV programinė įranga: IFLIGHT_BLITZ_Wing_H743
„Ardupilot“ programinė įranga: IFLIGHT_BLITZ_Wing_H743
BEC: 5 V 2,5 A / 9 V 2,5 A / 5–8,4 V 6 A
Laidų projektavimas:
UART1, skirtas VTX HD/analoginiam signalui
UART2 imtuvui
UART4 GPS
UART2, UART5, UART6, UART7 nemokamai
5 V 2,5 A BEC, skirtas FC
9 V 2,5 A BEC, skirtas VTX
5–8,4 V 6 A BEC servo varikliui
Pakuotėje yra
1 x BLITZ Wing H743 skrydžio valdiklis
1x silikoninės įvorės
