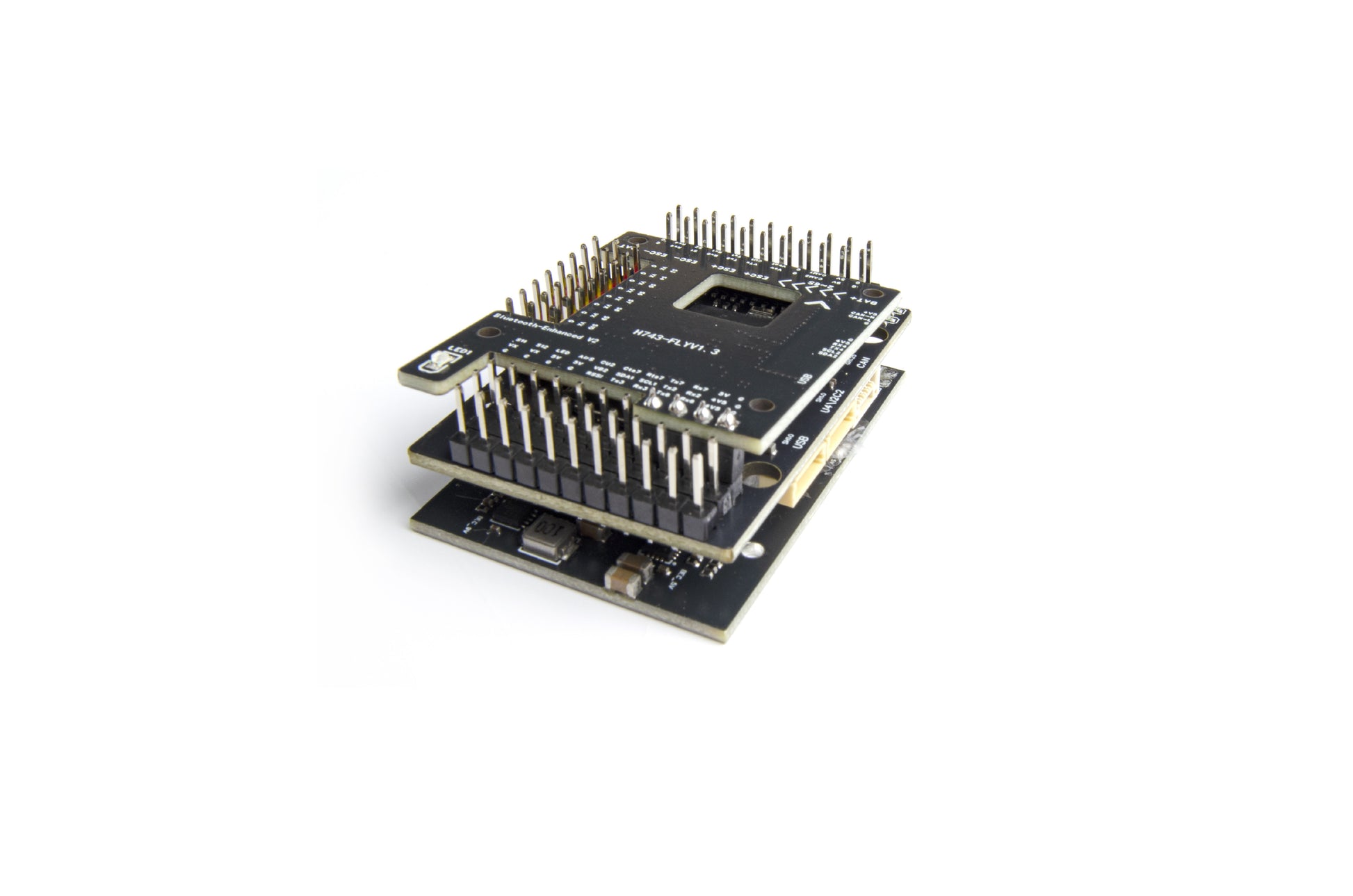

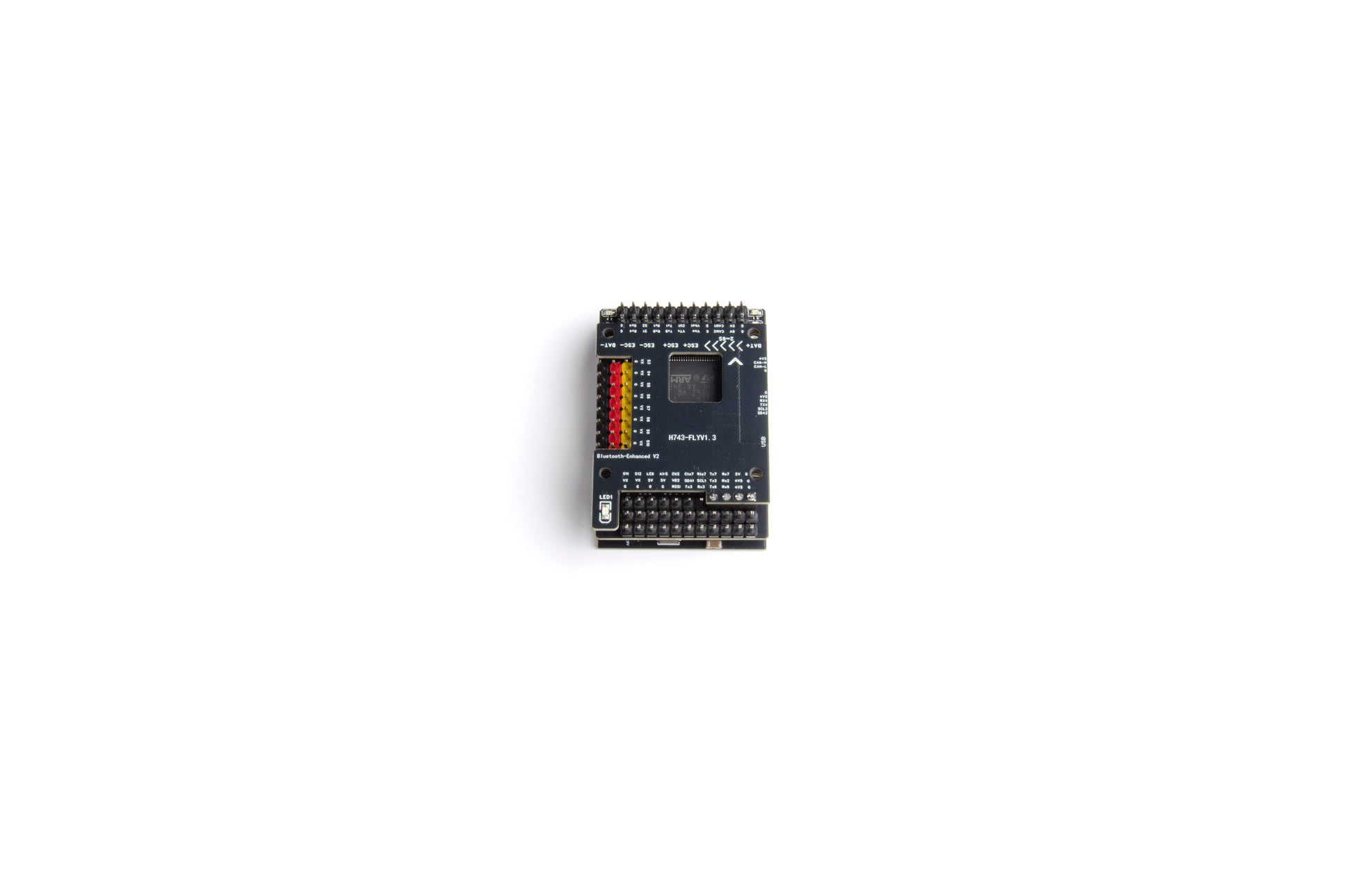

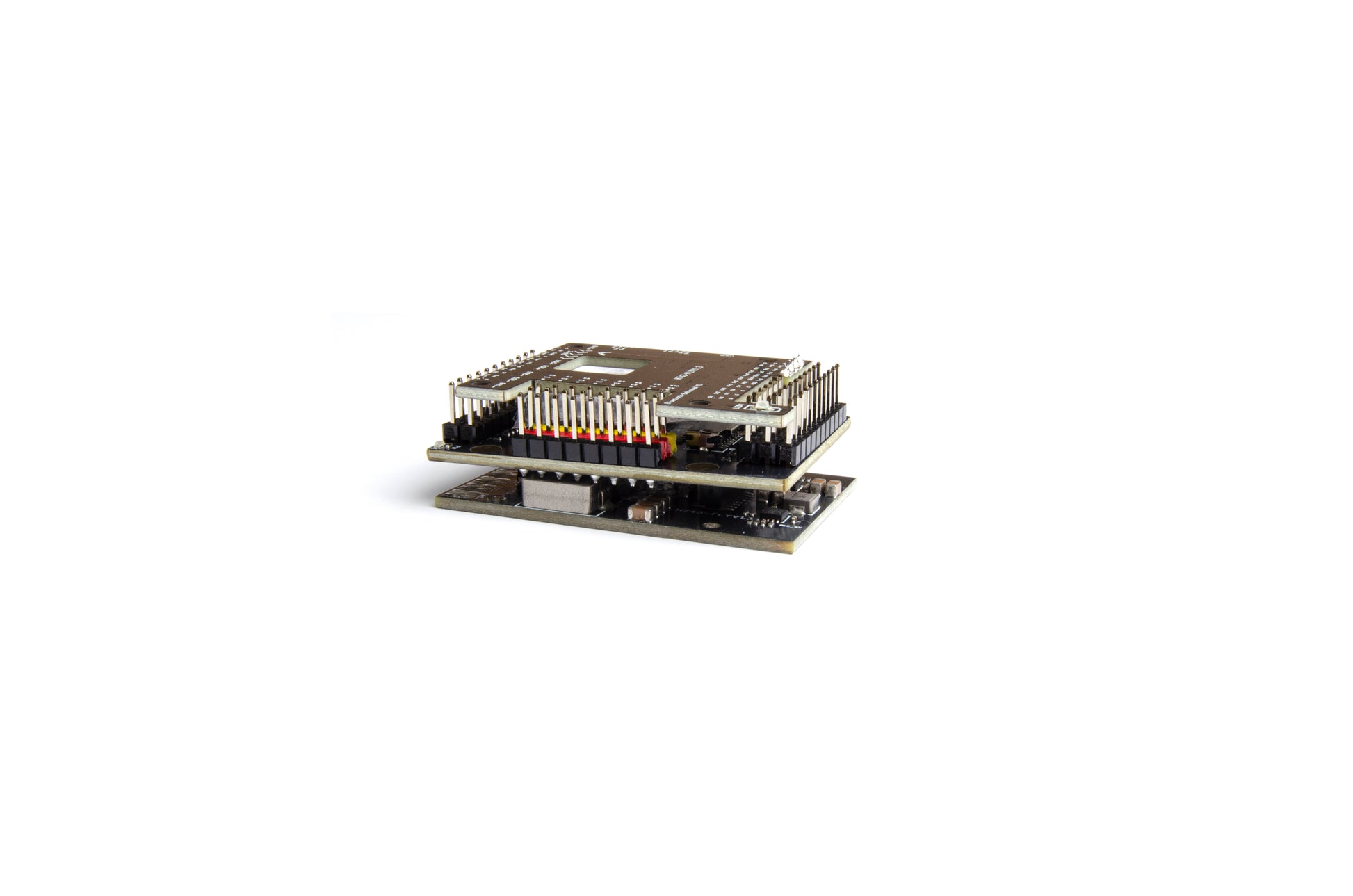

FC AET H743 bazinis skrydžio valdiklis
„AET-H743-Basic“ – tai didelio našumo skrydžio valdiklis, skirtas pažangioms dronų programoms. Šis valdiklis, turintis galingą STM32H743 mikrovaldiklį ir du ICM42688P IMU, pasižymi puikiu našumu, patikimu ryšiu ir universaliomis maitinimo parinktimis. Jis palaiko iki 13 PWM/Dshot išėjimų, kelis UART ir tokias funkcijas kaip integruotas OSD, du kameros įėjimai ir „Bluetooth“ ryšys. Šis skrydžio valdiklis idealiai tinka vartotojams, kuriems reikalingos pažangios funkcijos, pritaikomos maitinimo išvestys ir sklandus integravimas į didelio našumo dronų sistemas.
Kitos savybės:
- Programinės įrangos įkėlimas: pradinės programinės įrangos DFU režimas
- UART atvaizdavimas: Visi UART palaiko DMA
- RC įvestis: (palaiko visus protokolus, išskyrus PPM).
- PWM išėjimas: DShot palaikymas, iki 13 išėjimų
- Akumuliatoriaus stebėjimas: vidiniai įtampos ir srovės jutikliai, palaiko iki 6S LiPo akumuliatorius
- Kompasas: išorinio kompaso palaikymas
- Analoginės kameros: Palaiko 2 kameras su perjungiama vaizdo išvestimi
- „Bluetooth“: palaiko SPP ir BLE nuosekliai per UART7
Specifikacijos:
Mikrokontroleris: STM32H743
IMU: ICM42688P: dvigubas ICM42688P
Išėjimai: 13 PWM/Dshot išėjimų
UART: 1:8 UART, vienas su CTS/RTS srauto valdymu
CAN: 1 prievadas
USB: Speciali USB plokštė
Barometras: USB 3.0: DPS310 arba SPL06
Servo bėgio BEC: 5V/6V/7V 10A
VTX BEC: 9 V 2 A, varomas GPIO
5 V BEC: 4 A
„MicroSD“ lizdas: Taip
Kameros įėjimai: 2 krypčių kameros įvestis
Ekrano meniu: AT7456E
I2C prievadai: I2C: 1: 2
Matmenys: 36 x 47 x 17 mm
Svoris: 45 g
Maitinimo parinktys:
5 V BEC: 20 W (4 A)
9 V BEC: 18 W (2 A)
9Vsw BEC: 10W (1A), valdomas MCU
4V5: 5W (1A) iš USB arba 5V BEC
VX (servo bėgis): 50 W (10 A), reguliuojama įtampa
BAT (akumuliatoriaus įvestis): 1,5 V (akumuliatoriaus įvestis): maks. 5 A.

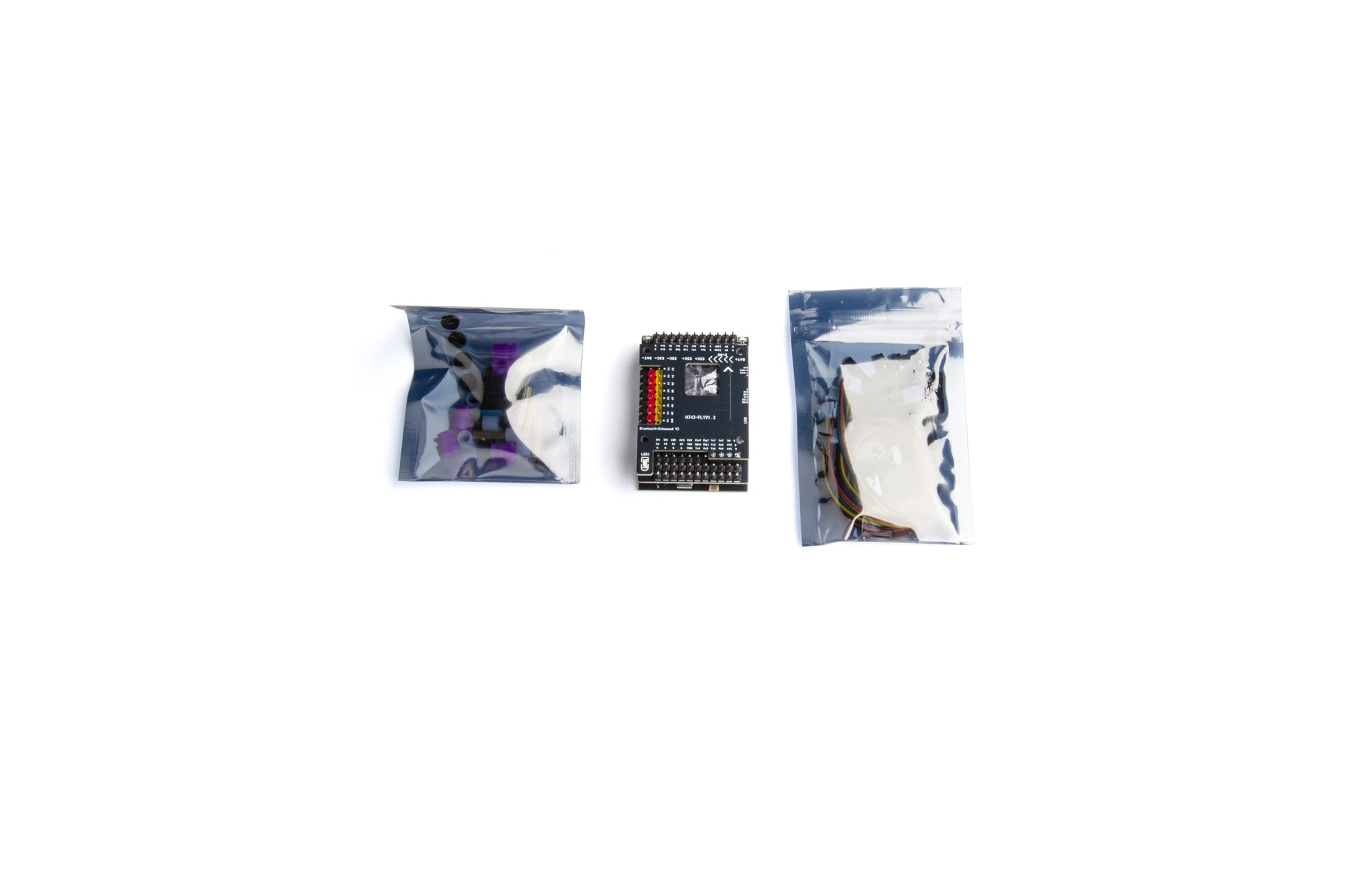

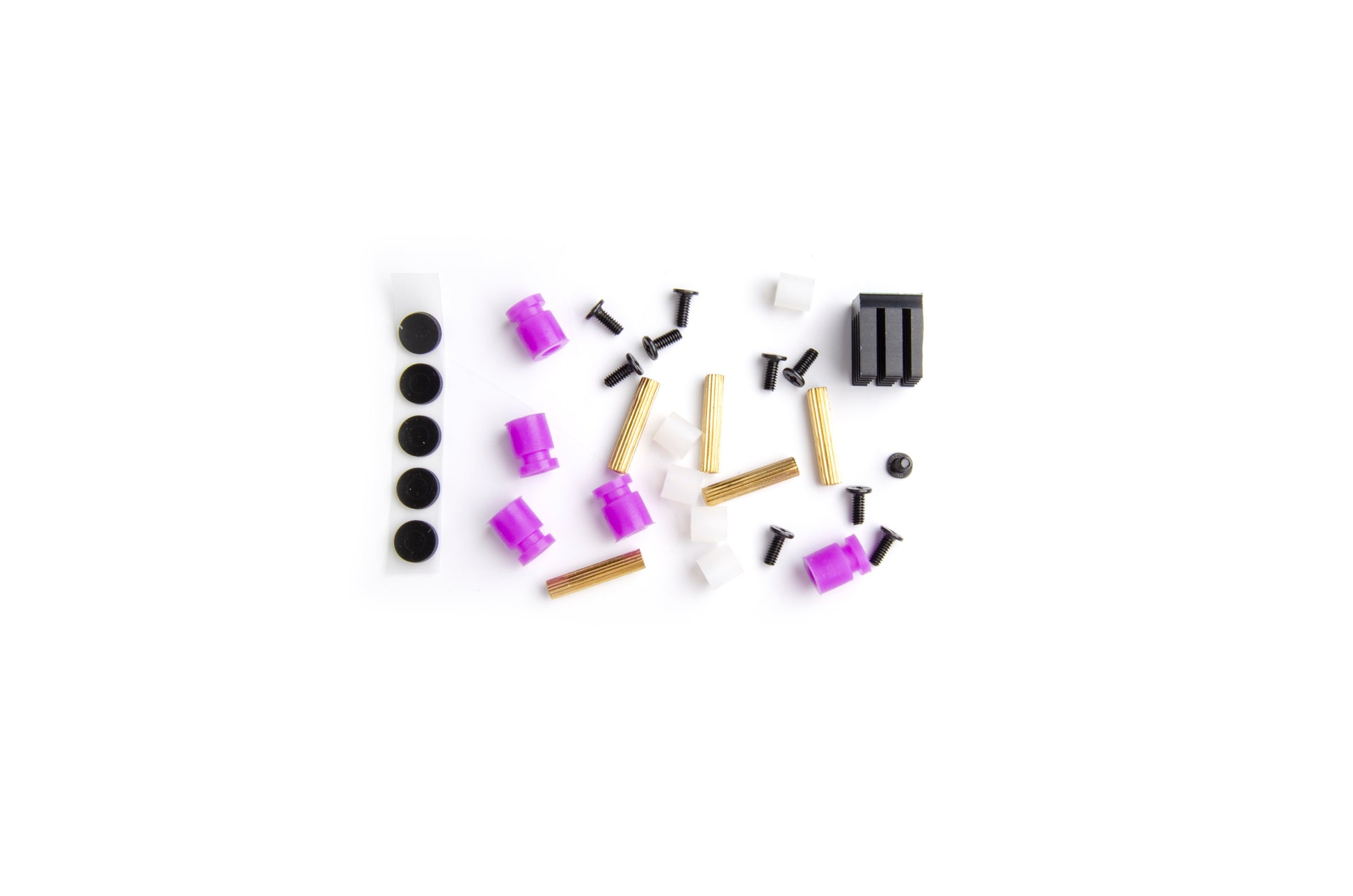

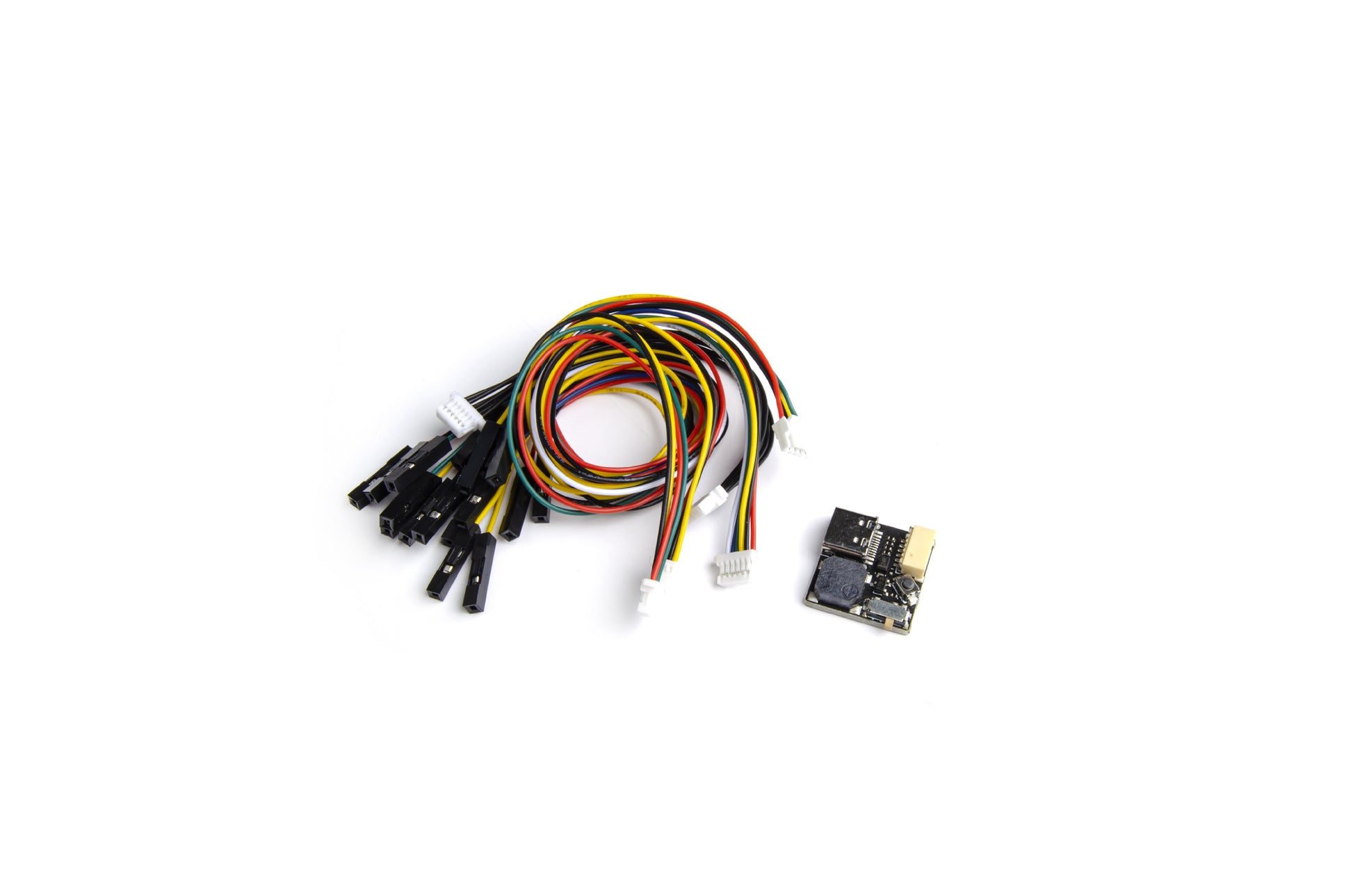

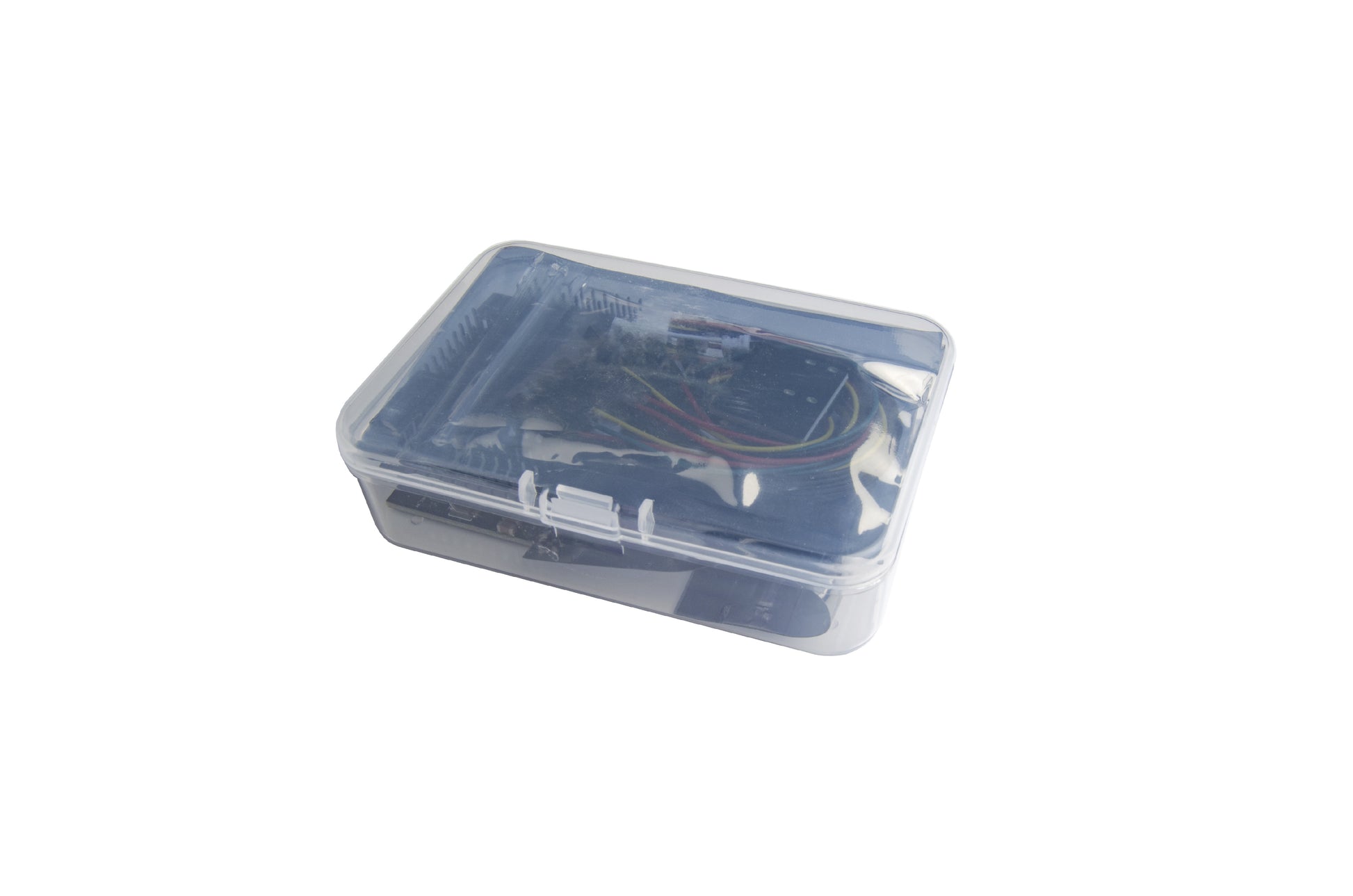

Į komplektą įeina:
1 skrydžio valdiklis AET-H743-Basic
