FС MATEKSYS H743-SLIM V3
FС MATEKSYS H743-SLIM V3
Prekės ženklas: MATEKSYS
Nepavyko įkelti atsiėmimo galimybių
- Aprašymas
- Susiję failai
- Diskusija

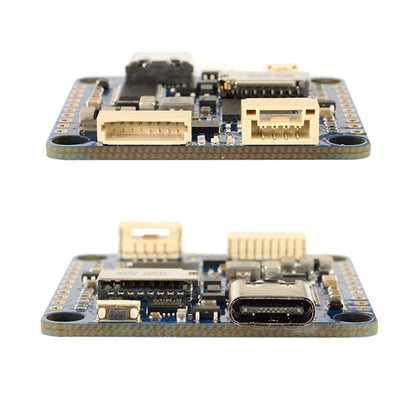

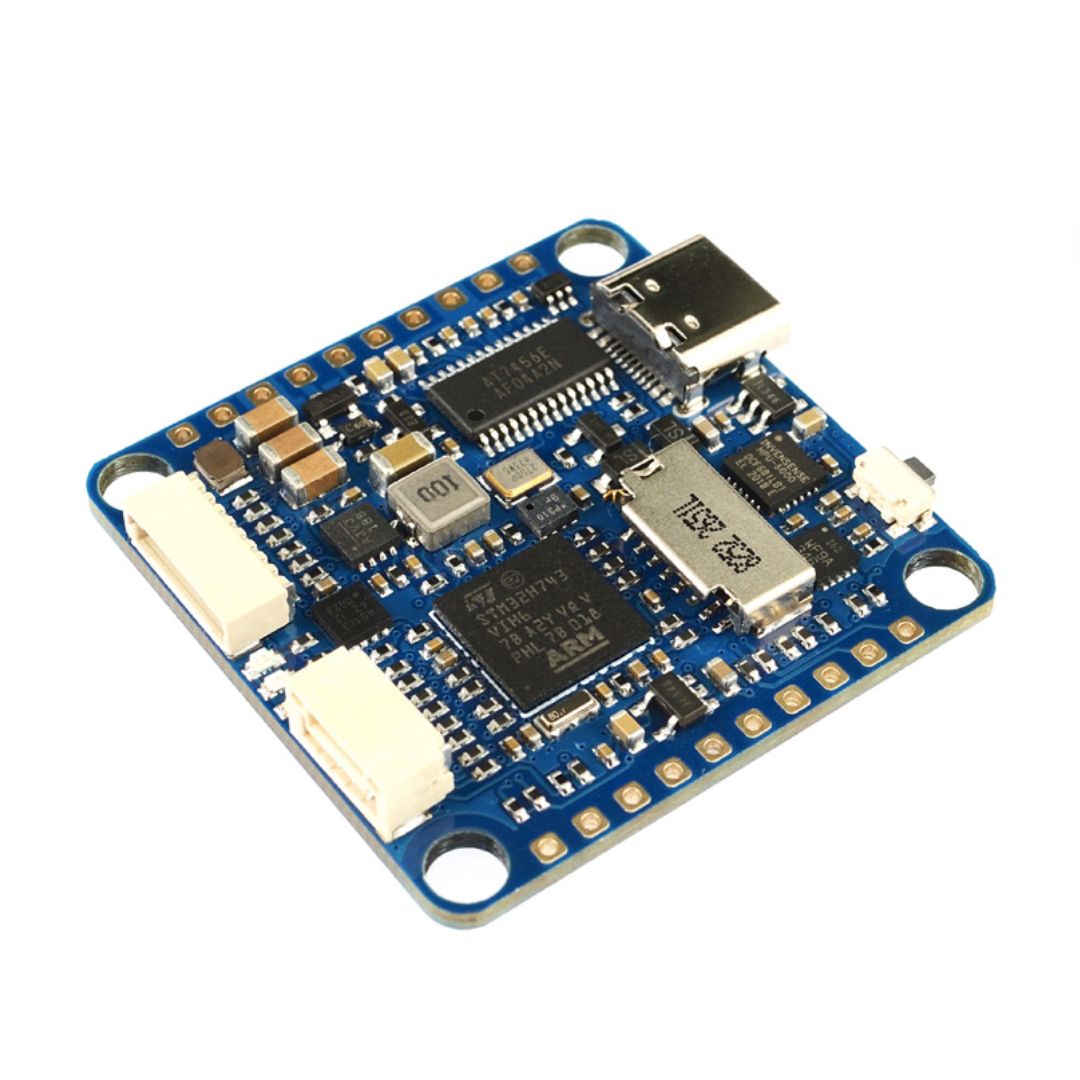

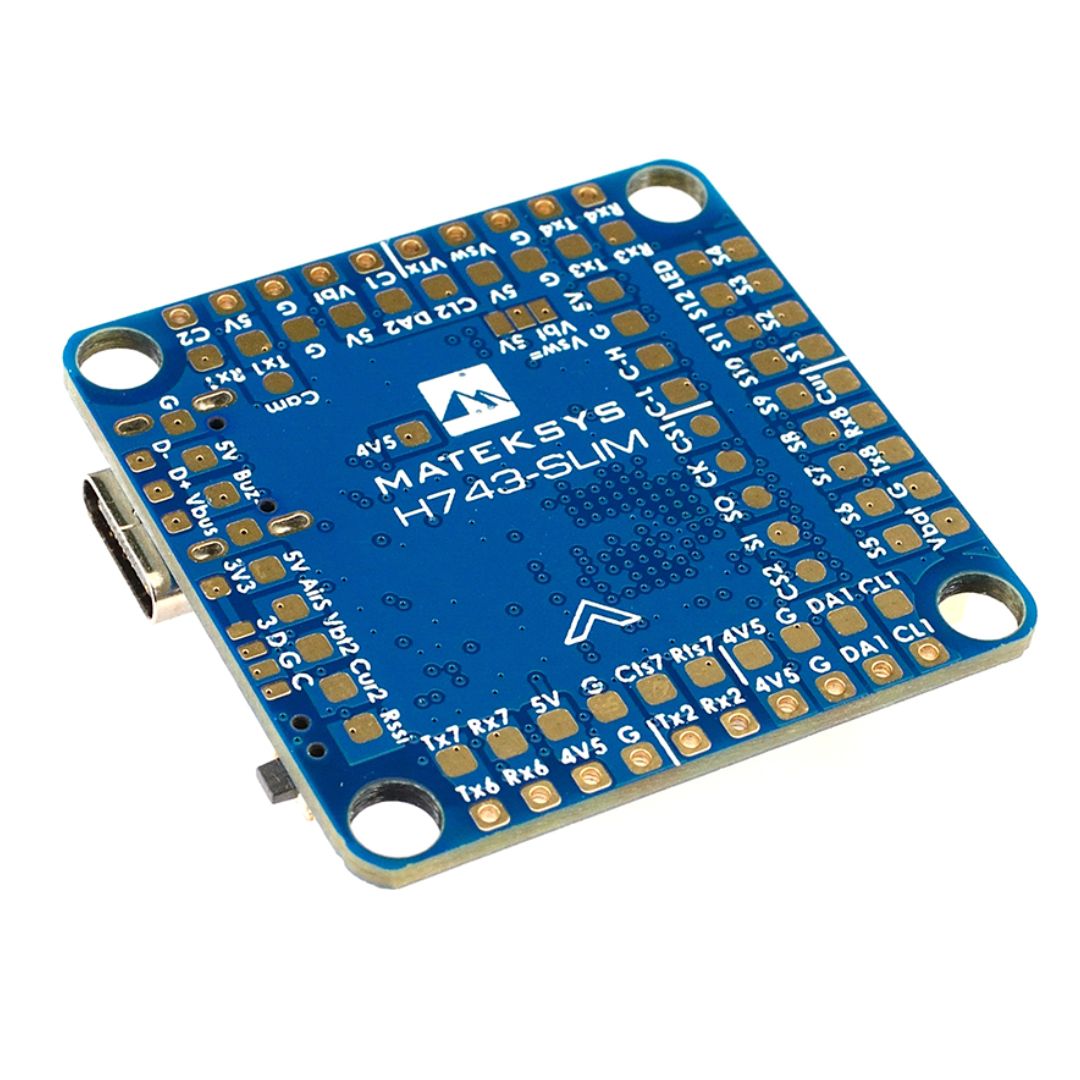

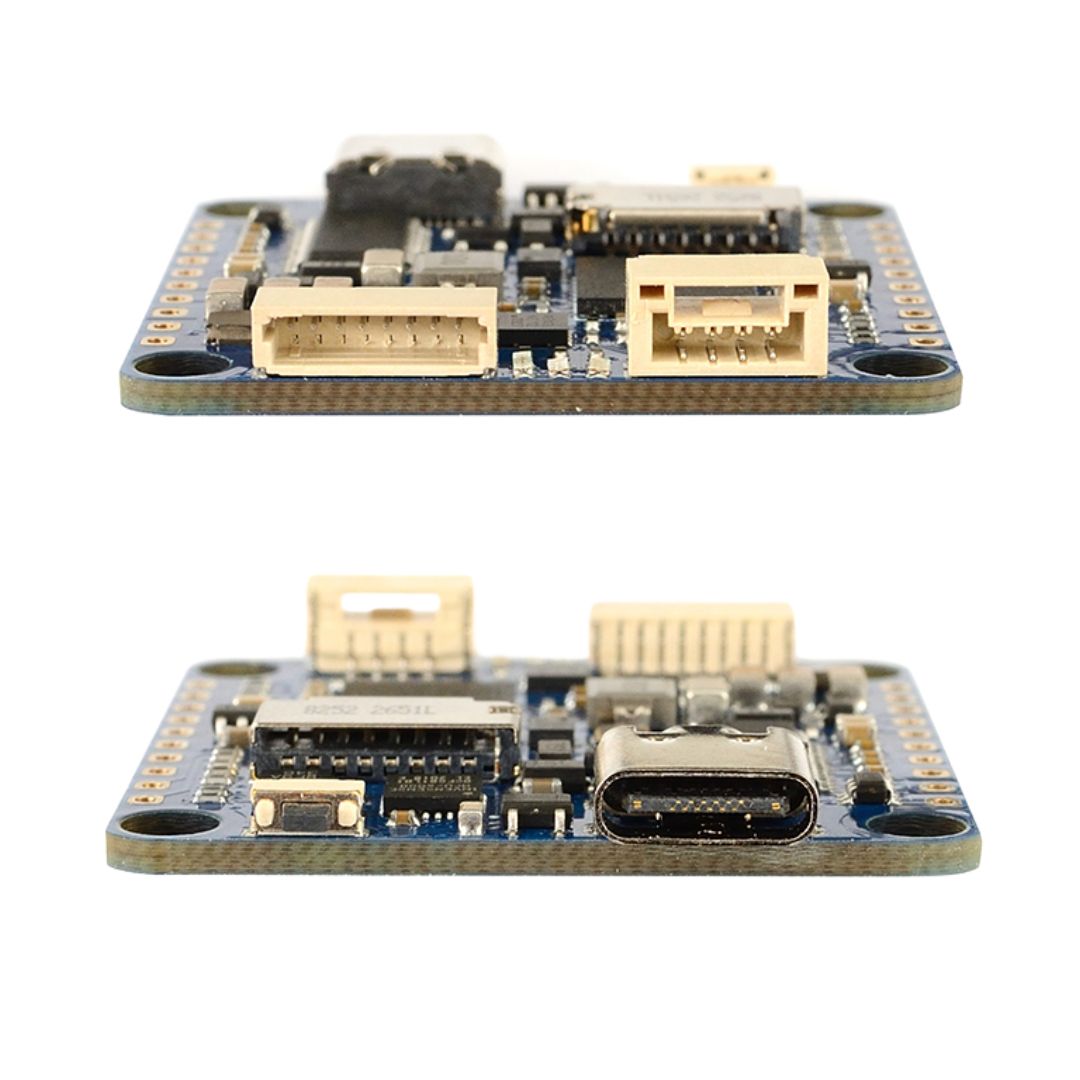

FС Mateksys H743-SLIM V3
„H743-SLIM V3“ skrydžio valdiklis aprūpintas itin greitu moderniu „H7“ procesoriumi, kurio dažnis yra 480 MHz, ir 1 MB RAM! Jis sveria vos 7 gramus, o jo matmenys – 36 x 36 mm. Jame yra tikslus „Infineon DPS310“ barometras, dvigubi „ICM42688-P“ ir „ICM42605“ giroskopai, „MicroSD“ lizdas duomenų registravimui ir 7 UART prievadai, įskaitant palaikymą FPV sistemoms, tokioms kaip „DJI“.
Kaip ir didesnis jo analogas H743-WING, jis turi CAN magistralės prievadą, skirtą prijungti pažangius periferinius įrenginius. Tačiau H743-SLIM labiau tinka kvadrokopteriams, nes neturi PDB ir kelių BEC įtampos reguliatorių, nors išlieka pakankamai lankstus, kad būtų naudojamas įvairiuose RC modeliuose, įskaitant fiksuoto sparno orlaivius.
H743-SLIM V3 suderinamas su „ArduPilot“ (4.2 arba naujesne versija), „BetaFlight“ (4.3 arba naujesne versija) ir „INAV“ (5.0 ir naujesnė versija), todėl galite laisvai pasirinkti jūsų sąrankai tinkamiausią programinę-aparatinę įrangą.
Specifikacijos
Mikroprocesorius: STM32H743VIH6, 480 MHz, 1 MB RAM, 2 MB „flash“ atminties
V1.0 IMU plokštė: MPU6000 (SPI1) ir ICM20602 (SPI4)
V1.5 IMU plokštė: MPU6000 (SPI1) ir ICM42605 (SPI4)
Barometras: „Infineon DPS310“ (I2C2). Analoginis oro greitis, Vbat2, Cur2)
3 šviesos diodai, skirti FC būsenai (mėlyna, raudona) ir 3,3 V indikatoriui (raudona)
1x SPI3 šakotuvas
USB C tipo (USB 2.0)
1x JST-SH1.0_8 kontaktų jungtis (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x jungtis JST-GH1.25_4 kontaktų (5V/CAN-H/CAN-L/G)
Kameros dvigubos įvesties jungiklis
5 V / Vbat filtruojamas maitinimo jungiklis
DJI FPV OSD palaiko bet kuris atsarginis UART
Maitinimo šaltinis
Vbat įvestis: 6~36V (2~8S LiPo)
BEC: 5 V 2 A nuolat (maks. 3 A)
LDO 3,3 V: maks. 200 mA
Nėra įmontuoto srovės jutiklio
ADC Vbat2 lizdas palaiko maks. 69 V įtampą (įtampos daliklis: 1K:20K)
Statinė išvestis: 200 mA esant 5 V su „Betaflight“, 150 mA esant 5 V su „ArduPilot“
Programinė įranga FC
ArduPilot (ChiBiOS): MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743
Fizinis
Tvirtinimas: 30,5 x 30,5 mm, Φ4 mm su Φ3 mm žiedeliais
Matmenys: 36 x 36 x 5 mm
Svoris: 7 g
Į komplektą įeina:
1x H743-SLIM V3
6x M4 į M3 silikoninės įvorės
1 x JST-SH1.0_8 kontaktų kabelis, 5 cm
2x JST-SH1.0_8 kontaktų jungtys
1 x JST-GH-4P–JST-GH-4P CAN prievado kabelis, 20 cm
