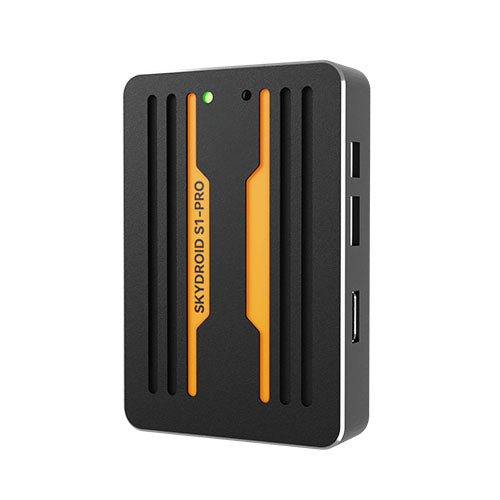

„Skydroid S1 Pro“ bepiločio drono elektroninė valdymo sistema
„Skydroid S1 Pro“ bepiločių orlaivių dronų elektroninė valdymo sistema yra puiki bepiločių orlaivių elektroninė valdymo sistema, kurioje derinama automobiliams skirta jutiklių technologija ir 1080P vaizdo perdavimas, kad vartotojams būtų užtikrinta puiki skrydžio patirtis.
Turėdama tokias plačias sąsajas kaip PWM/CAN/SBUS/UART/tinklo prievadas kamerai, sistema pasižymi didelėmis išplėtimo galimybėmis ir tinka įvairiems scenarijams bei įrenginiams su skirtingomis funkcijomis ir reikalavimais. „Skydroid S1 Pro“ gali patenkinti įvairius poreikius, nesvarbu, ar tai būtų profesionali veikla, ar asmeninės pramogos.
Pagrindinės jos savybės apima automobiliams skirtus jutiklius, o tai reiškia, kad sistema naudoja aukštos kokybės jutiklių technologiją, kuri teikia tikslesnius ir patikimesnius duomenis. 1080P vaizdo perdavimo funkcija leidžia vartotojams gauti didelės raiškos vaizdą realiuoju laiku, o tai pagerina vaizdo kokybę skrydžio metu.
„Skydroid S1 Pro“ taip pat aprūpintas patogiais tinklo prievadais ir daugybe sąsajų, suteikiančių vartotojams daugiau jungiamumo ir plėtros galimybių. Be to, sistema palaiko platų modelių asortimentą ir yra suderinama su daugiaašėmis stabilizatorinėmis kameromis, todėl vartotojai gali pasirinkti tinkamą konfigūraciją pagal savo poreikius.
Verta paminėti, kad „Skydroid S1 Pro“ elektroninė valdymo sistema naudoja atvirojo kodo dizainą, kuris suteikia vartotojams antrinio tobulinimo galimybę. Tai reiškia, kad vartotojai gali pritaikyti sistemą pagal savo poreikius, išplėsti jos funkcijas ir pasiekti lankstesnį bei inovatyvesnį skrydžio valdymą.
- Automobilio lygio jutiklis
„Skydroid S1 Pro“ aprūpintas BMI088 automobilio lygio jutikliu. BMI088 yra didelio našumo inercinis matavimo įrenginys, užtikrinantis mažą triukšmą ir mažą dreifą svyruojančioje temperatūros aplinkoje, pasižymintis geru tvirtumu ir stabilumu.
- UAV valdymo sistema su turtinga sąsaja
„Skydroid S1 Pro“ turi 12 PWM, CAN, SBUS, UART ir interneto prievado kanalų kamerai ir kitoms sąsajoms. Dėl gausių sąsajų jis pasižymi dideliu išplėtimo mechanizmu ir gali būti naudojamas įrenginiuose su skirtingais scenarijais, funkcijomis ir reikalavimais.
- Lengva nustatyti elektroninę valdymo sistemą
„Skydroid Fly“ programėlėje galite koreguoti įrenginio su S1 parametrus. Įvairūs parametrų nustatymai yra aiškūs iš pirmo žvilgsnio, todėl originalūs sudėtingi parametrų nustatymai yra paprasti ir lengvi.
- Krypties modulis
Mūsų „Skydroid 982“ didelio tikslumo padėties nustatymo ir orientavimo modulis gali atlikti RTK padėties nustatymo ir orientacijos skaičiavimą naudodamas dvi antenas, pasižyminčias stipria apsauga nuo trukdžių ir tiksliu padėties nustatymu, todėl gali būti naudojamas įvairiose didelio tikslumo navigacijos ir padėties nustatymo srityse.
Specifikacijos:
Procesorius: 1: STM32F407
Giroskopas: BMI088
Elektroninis kompasas: IST8310
Barometras: LPS22HB
Sąsaja: GH1.25

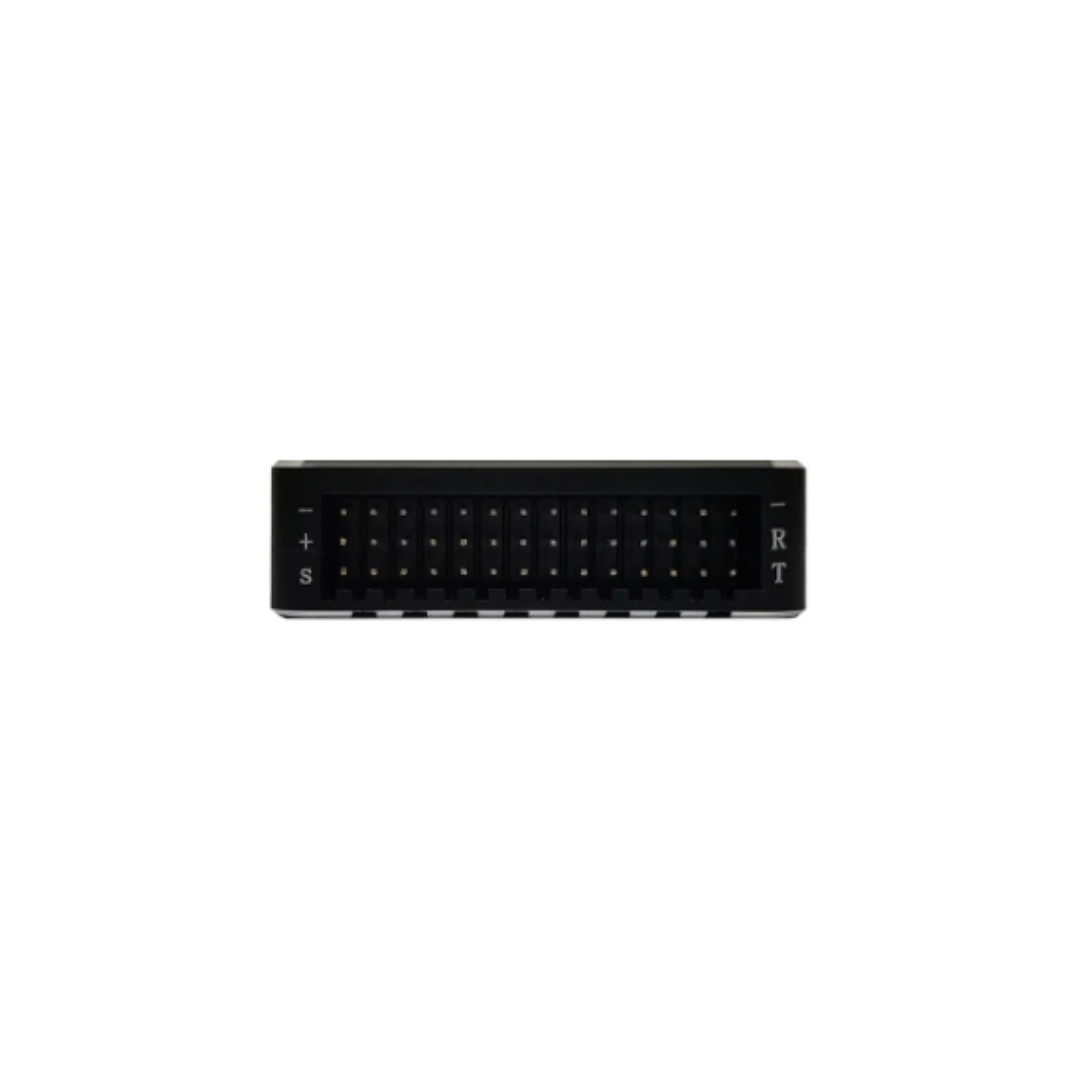

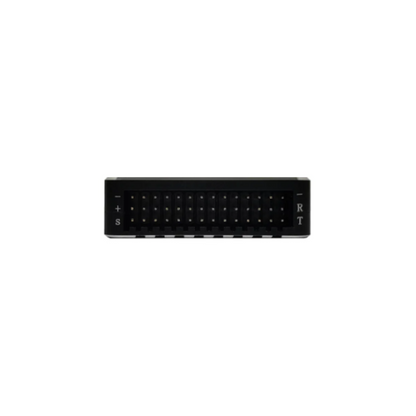

PWM išvestis: 12 vienkartinių impulsų / PWM išvestis
Imtuvas: 1: Imtuvas: įmontuotas R12 PRO

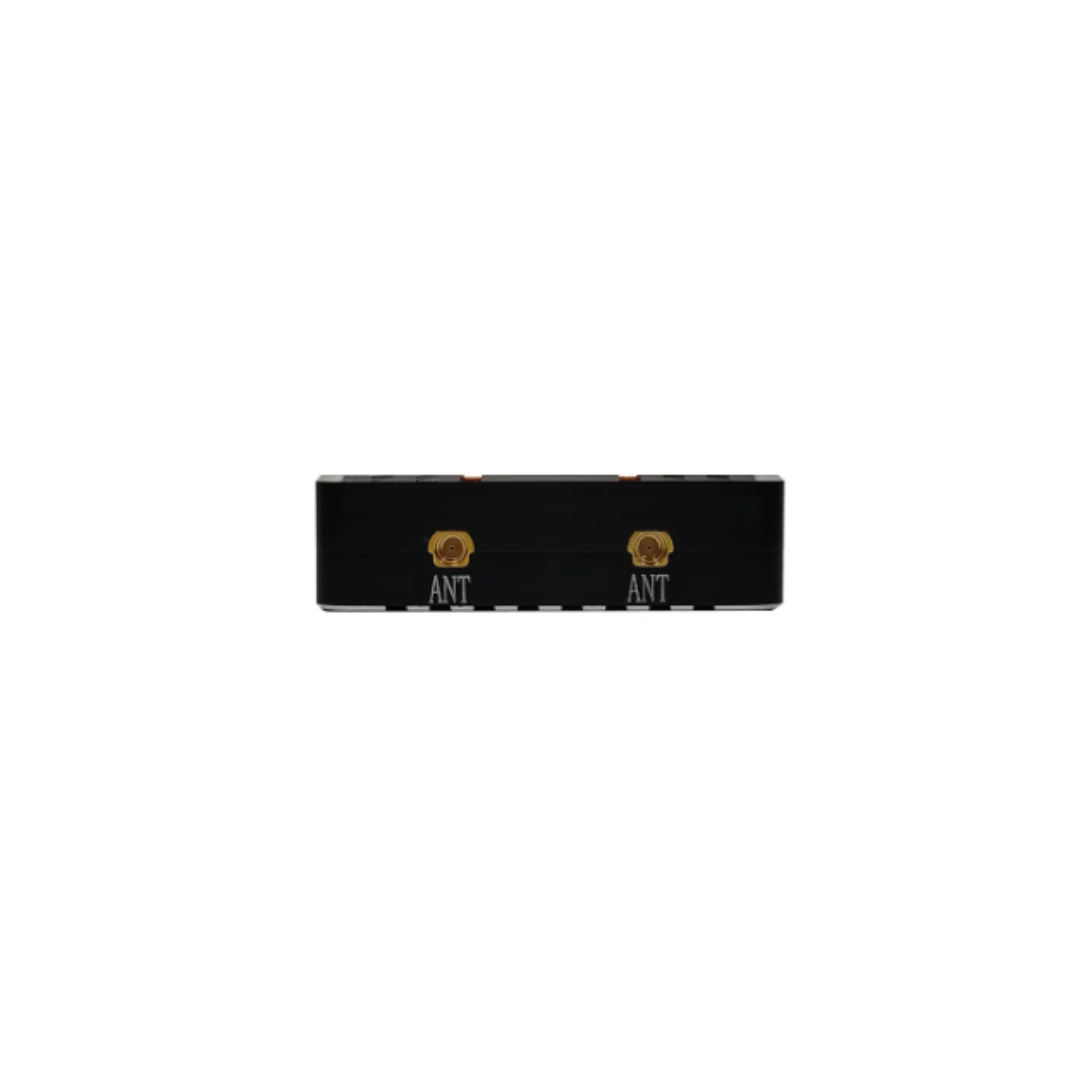

Imtuvo antenos stiprinimas: 4dBm
Imtuvo perdavimo galia: 17,5 dBm
GPS: M10
RC OUT SBUS: 1
GPS UART nuoseklusis prievadas: 1
Maitinimo prievadas: 1
LAN prievadas: 1

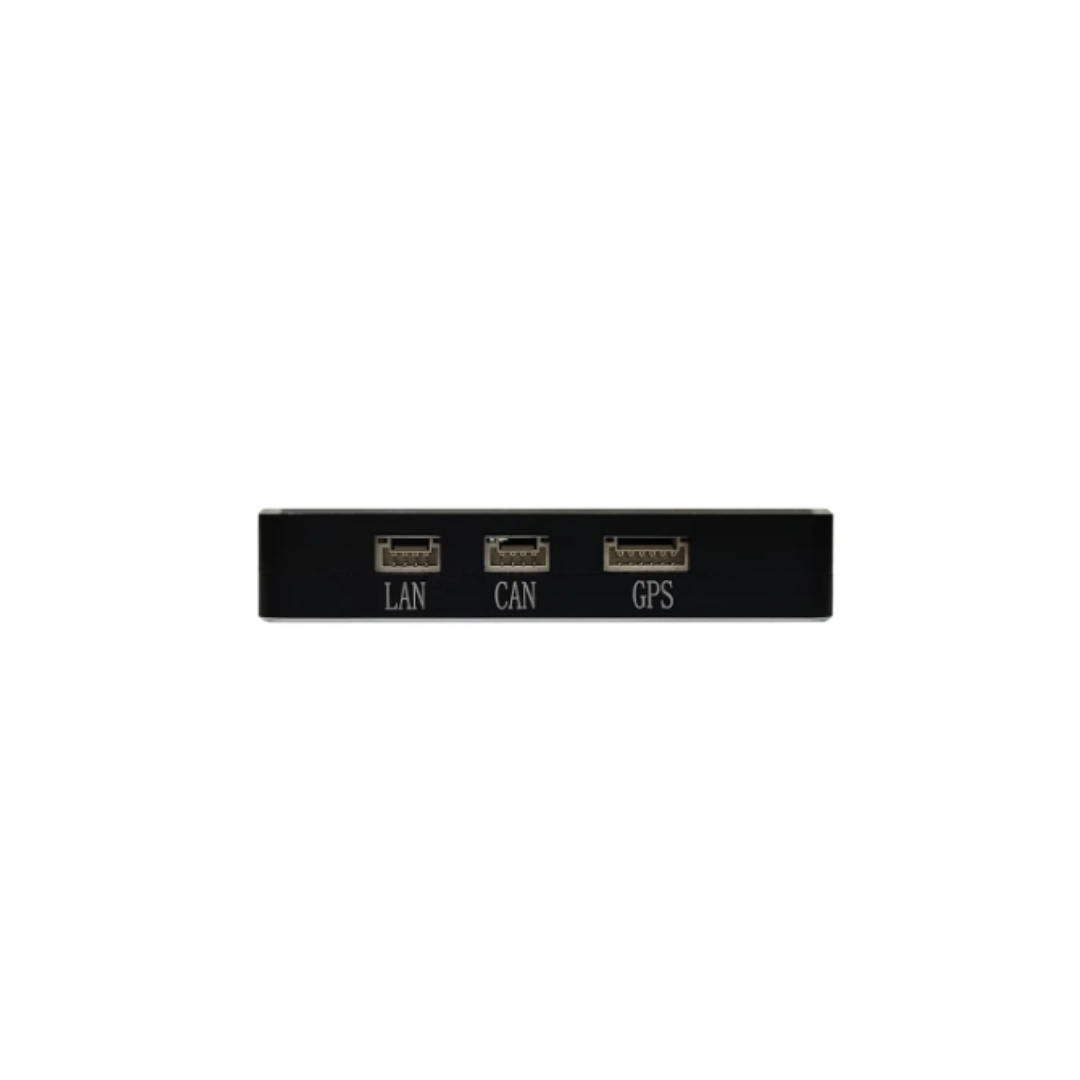

CAN prievadas: 1
Maitinimo įvesties įtampa: 2–18 s
USB įtampa: 5 V ± 0,3 V
Matmenys: 68 x 47 x 13 mm
Svoris: 62 g

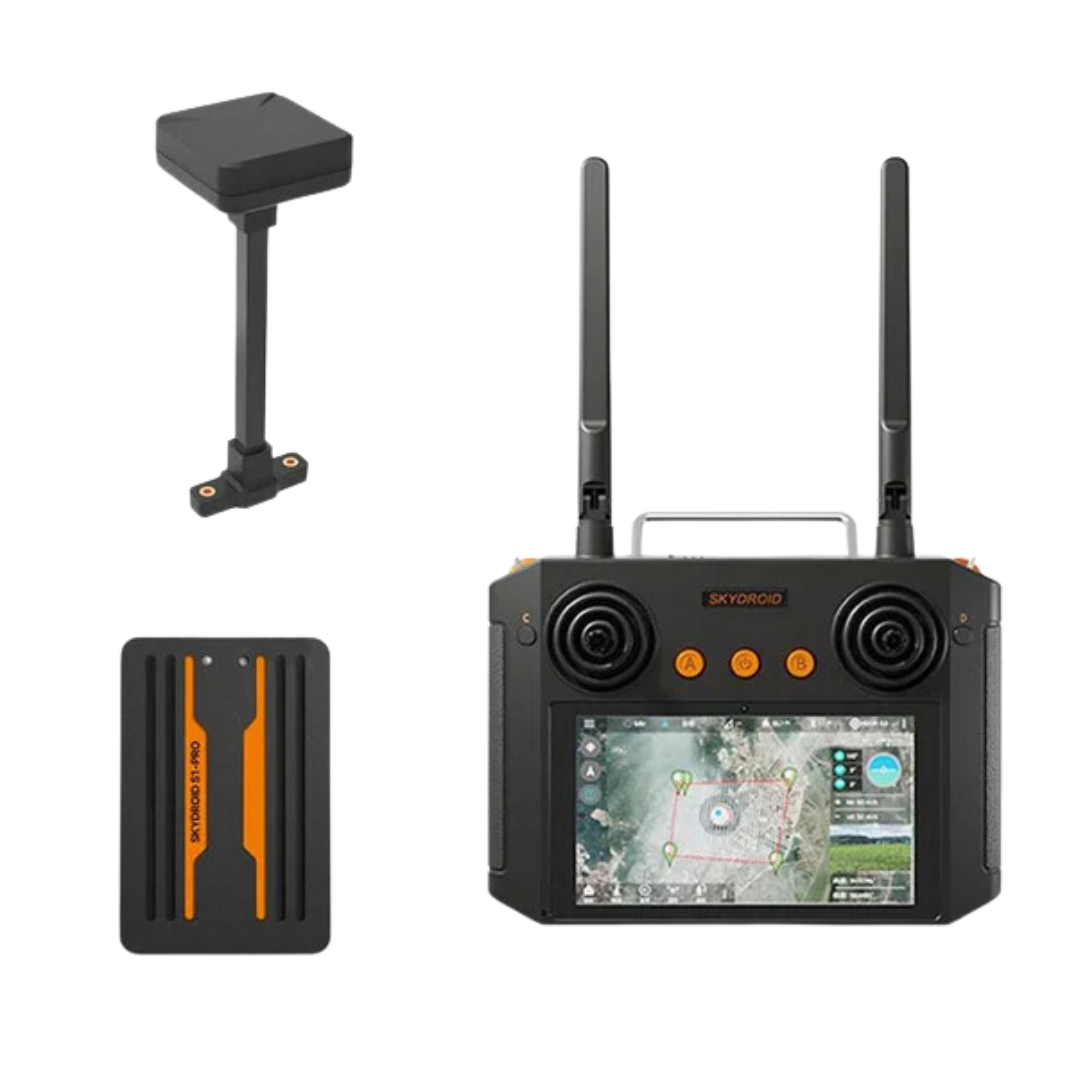

Į komplektą įeina:
1x S1pro
1 GPS imtuvas

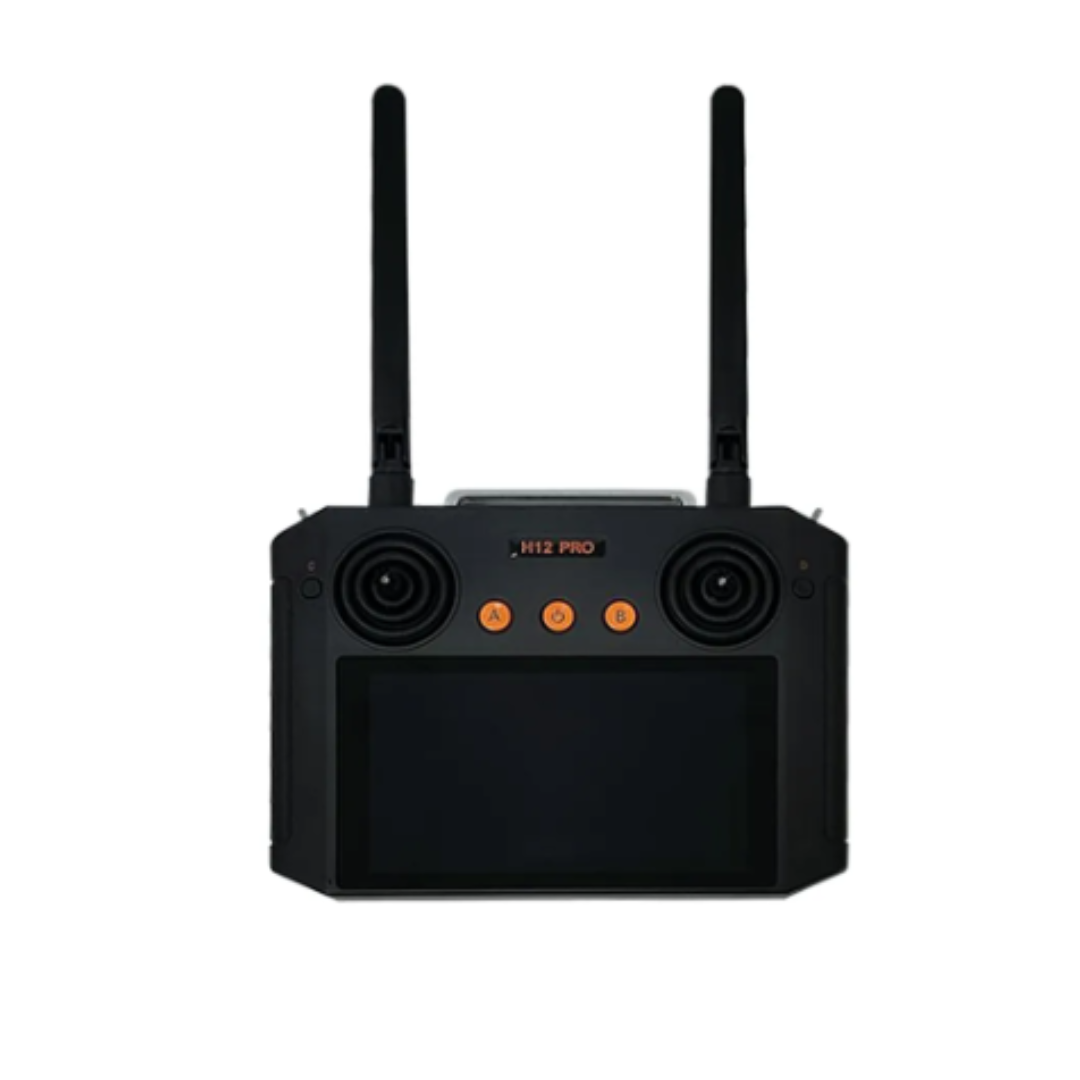

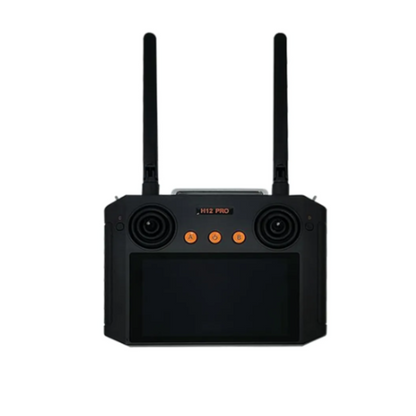

1x H12Pro valdymo blokas
