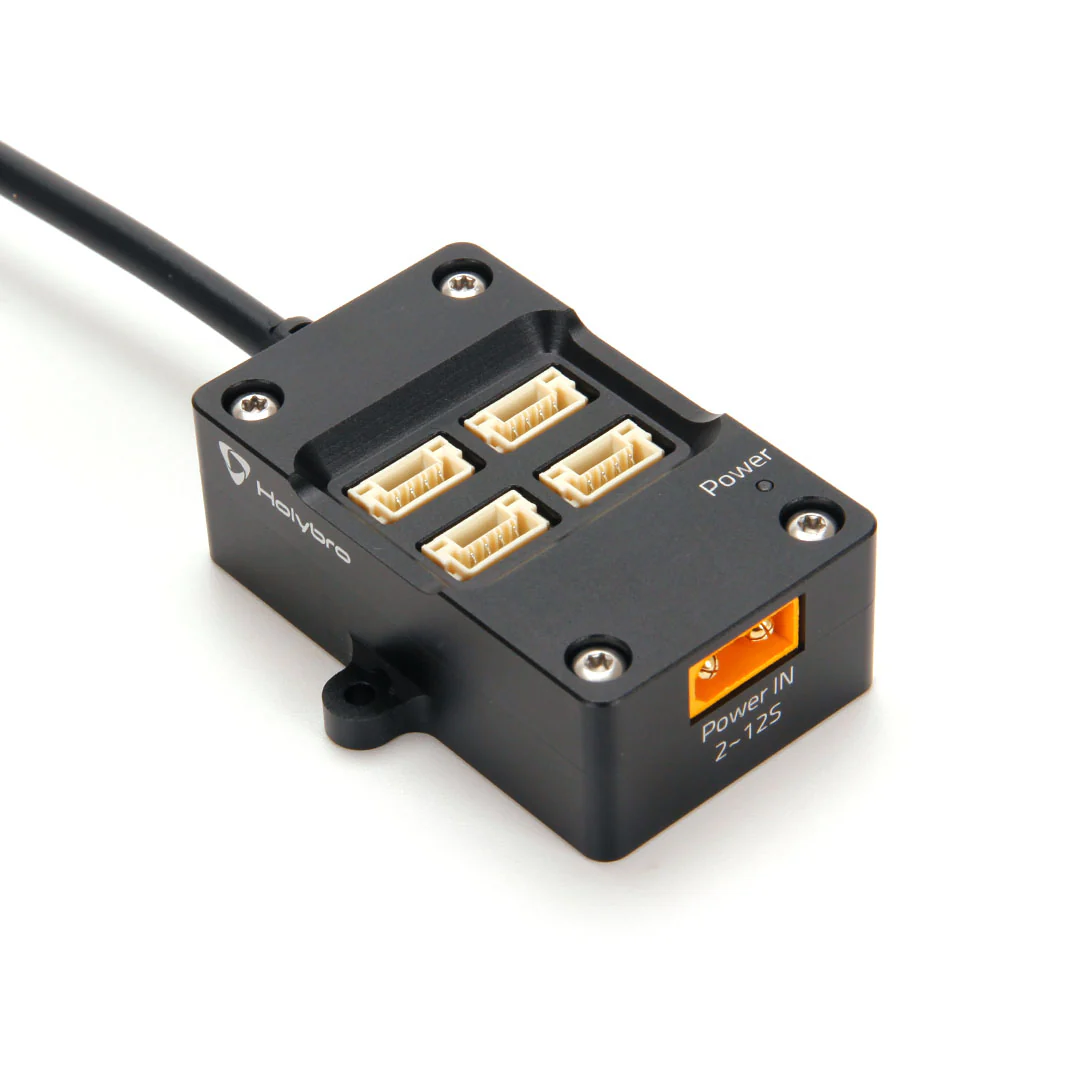

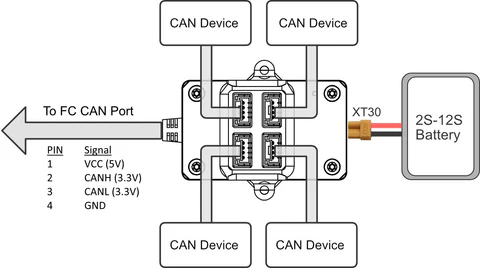

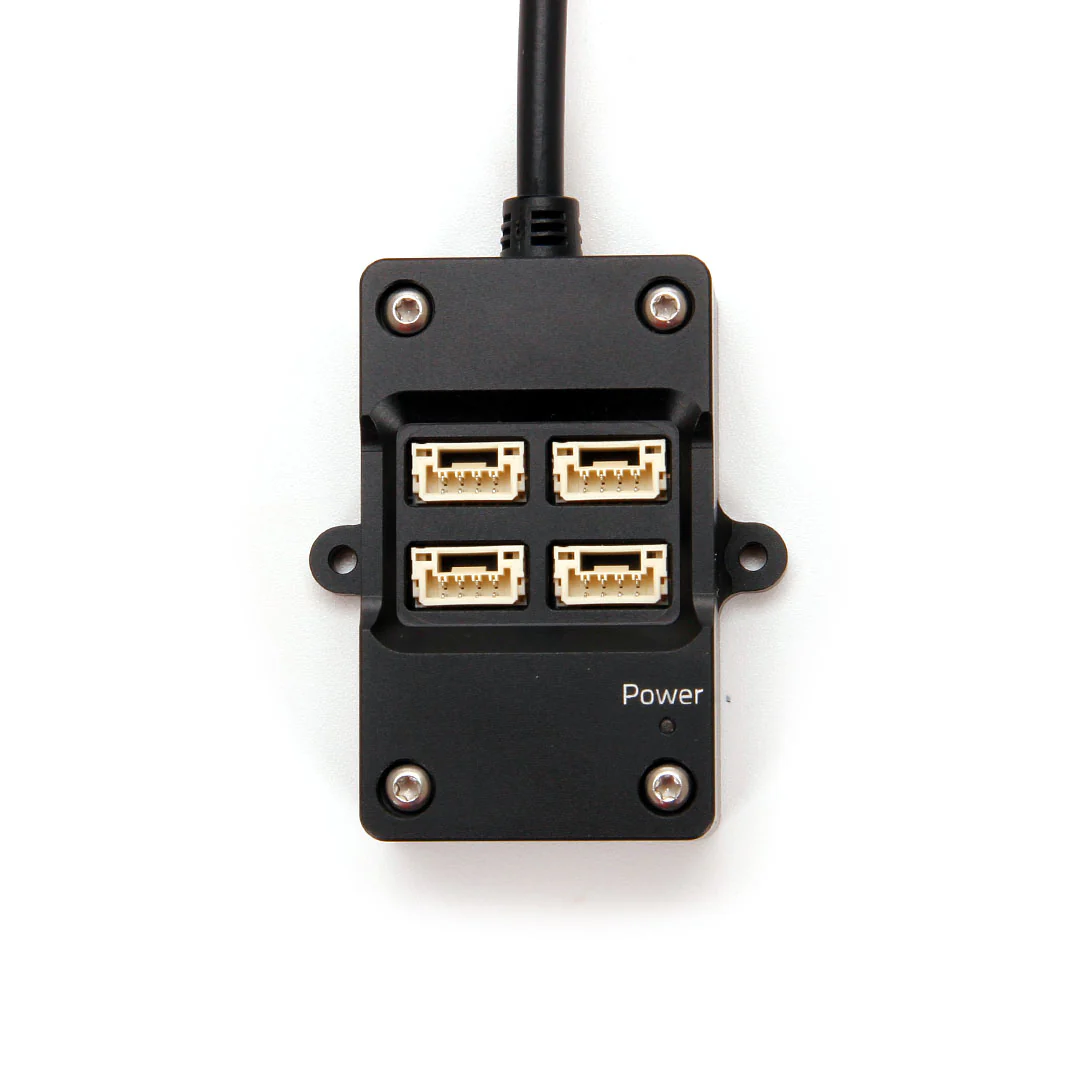

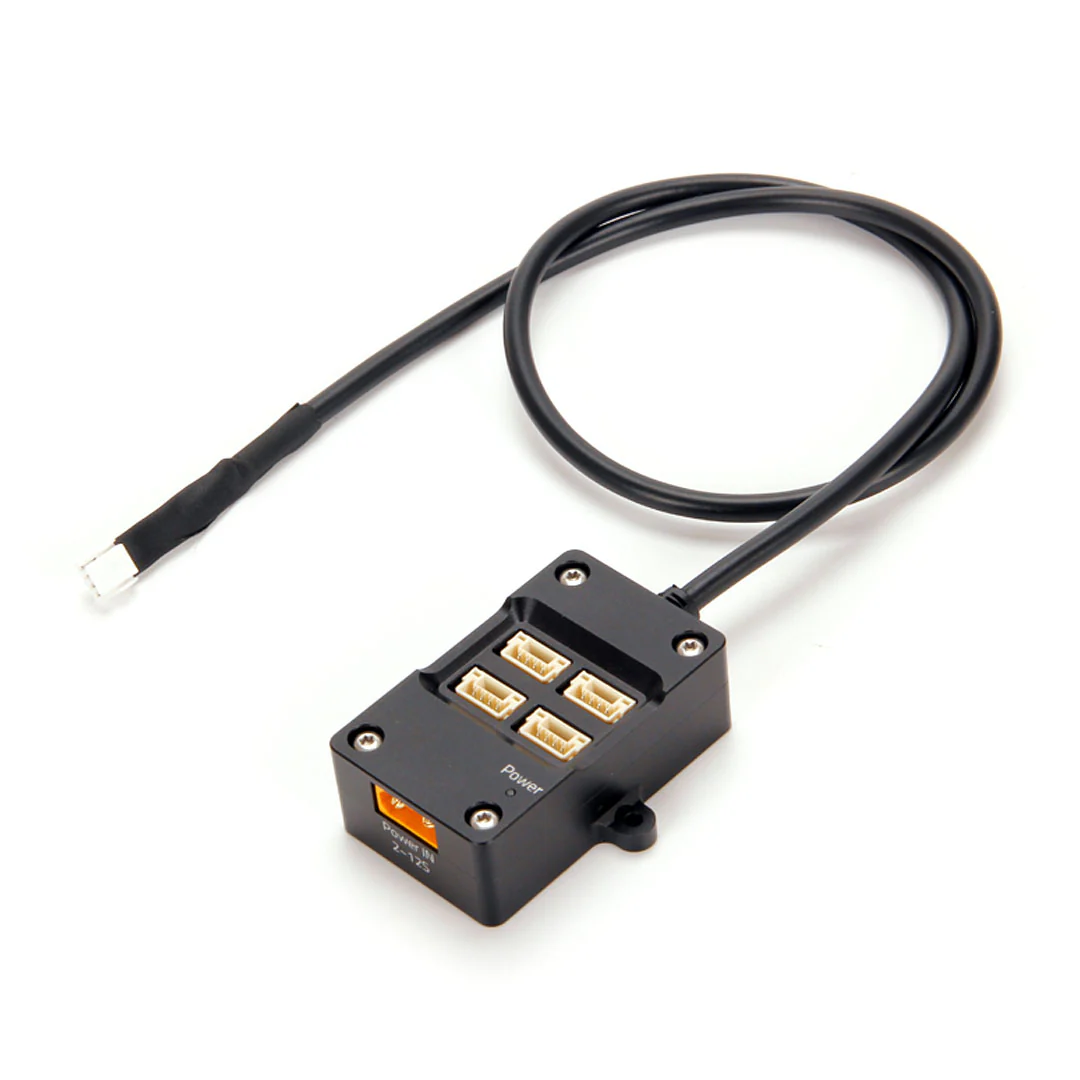

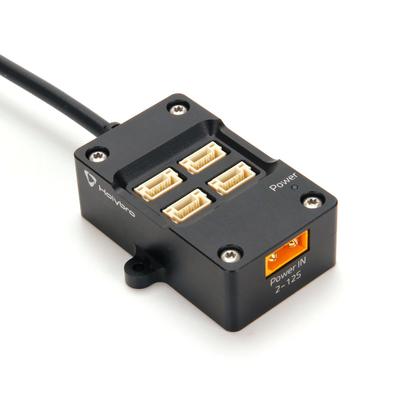

„Holybro CAN Hub“ yra maitinamas išplėtimo modulis, skirtas CAN prievadams išplėsti, sukurtas įvairiems skrydžių valdikliams ir jų palaikomiems periferiniams įrenginiams. Šis CAN šakotuvas yra integruotas su žemesnės įtampos maitinimo moduliu. Jis palaiko 2–12S įėjimo galią ir 5 V išėjimo įtampą CAN prievadams. Tai leidžia išplėsti vieną CAN prievadą iki keturių prievadų, tuo pačiu užtikrinant stabilų 5 V / 1 A maitinimo šaltinį kiekvienam prievadui su atskiru įėjimo maitinimo šaltiniu.
Dauguma skrydžio valdiklių turi 5 V išvestį CAN prievade, tačiau įtampa kartais gali būti mažesnė nei 5 V dėl kitų prie valdymo pulto prijungtų įrenginių įtakos. Be to, visų prievadų (išskyrus „Telem1“) bendra srovė yra ribojama iki ~3 A. Šio šakotuvo maitinimo šaltinis yra nepriklausomas ir garantuoja stabilų 5 V maitinimą prie CAN prijungtiems periferiniams įrenginiams.
Techninės specifikacijos:
- Įėjimo įtampa: 2S - 12S
- Išėjimo įtampa: 5,2 V ± 0,15 V
- Maksimali srovės išvestis: 1,0 A esant 5,2 V įtampai kiekvienam CAN prievadui. Bendra visų 4 prievadų srovė neturi viršyti 3 A.

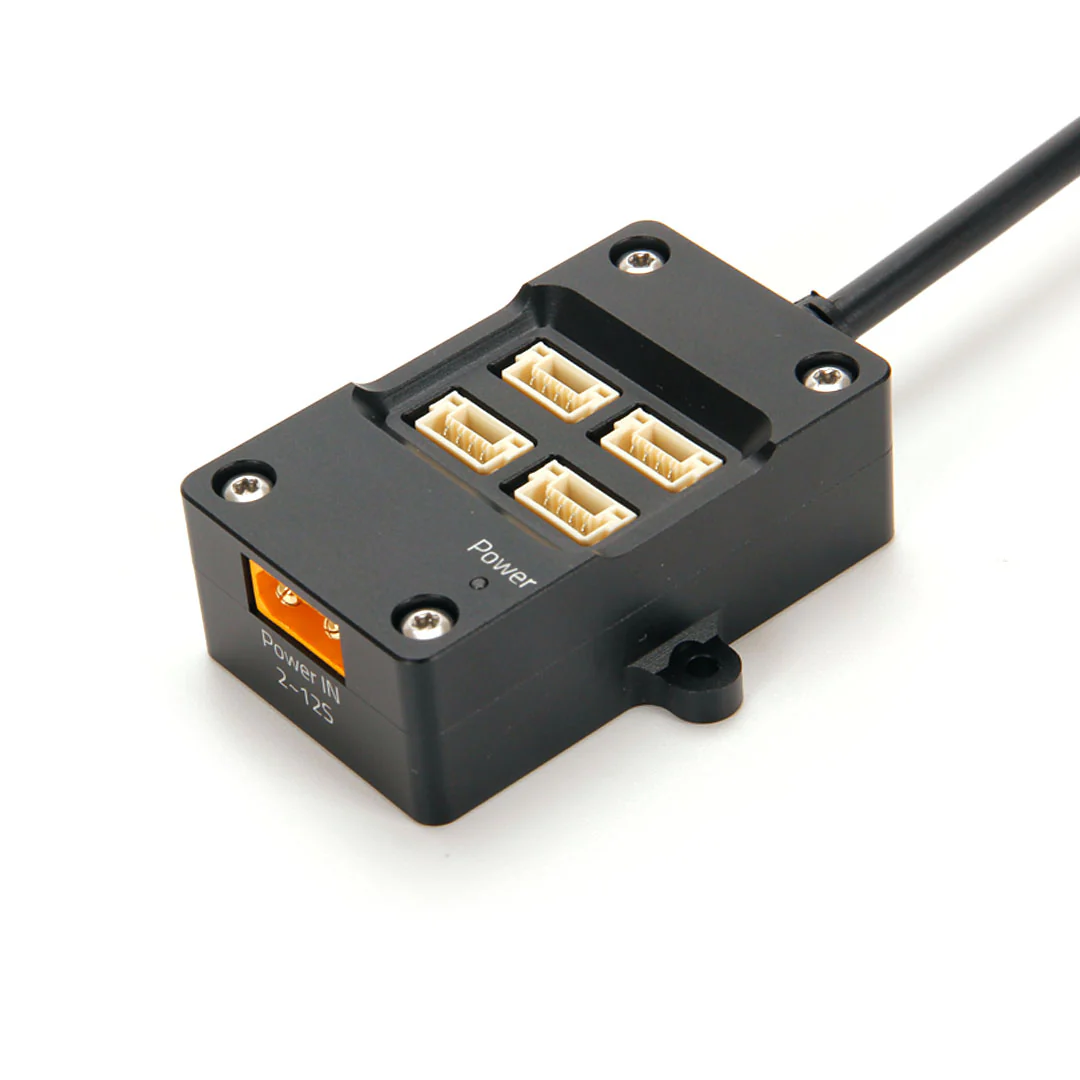

- Maitinimo jungtis: XT30
- CAN įvesties jungtis: GHR-4V-S
- CAN išvesties jungtis: 4 prievadų BM04B-GHS-TBT
