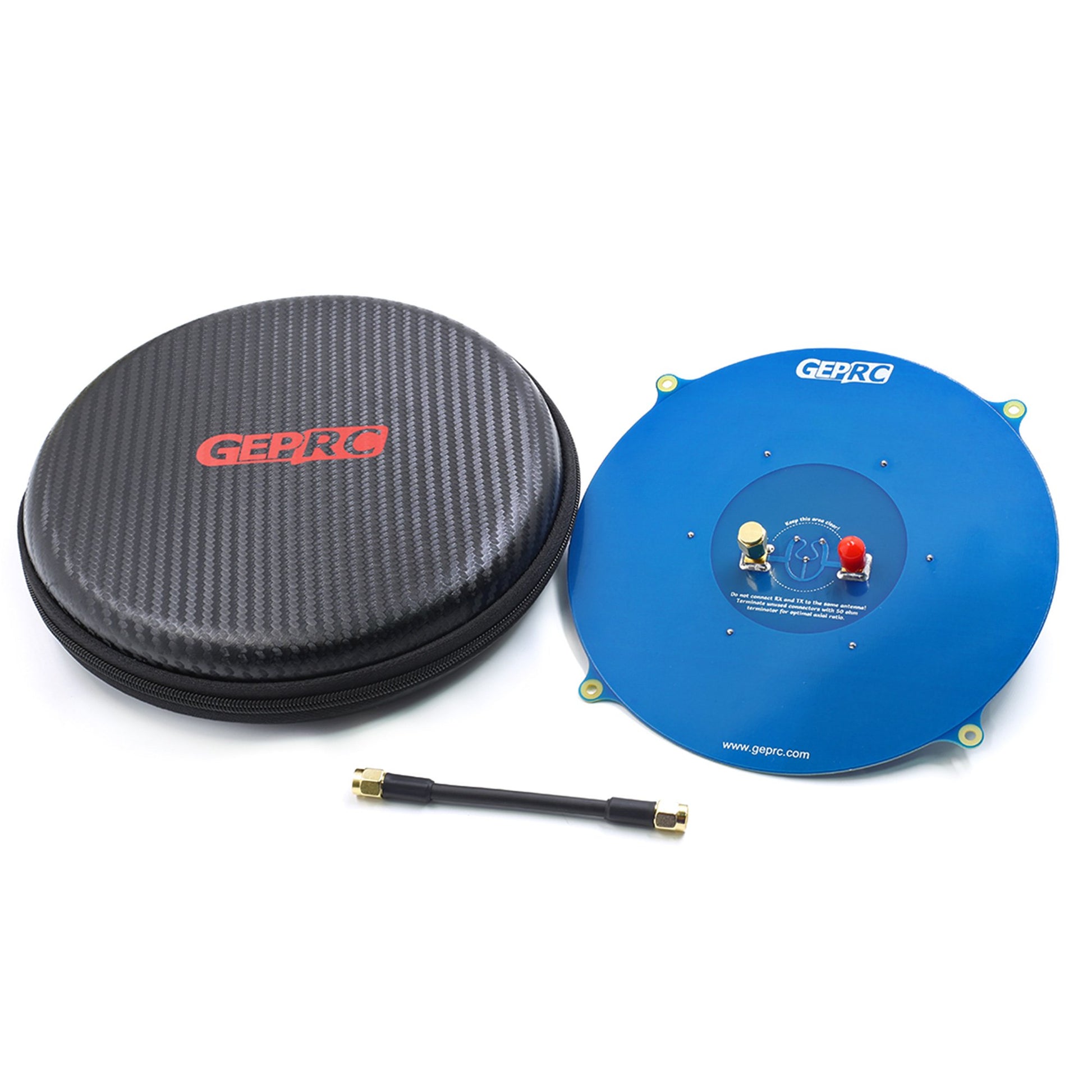

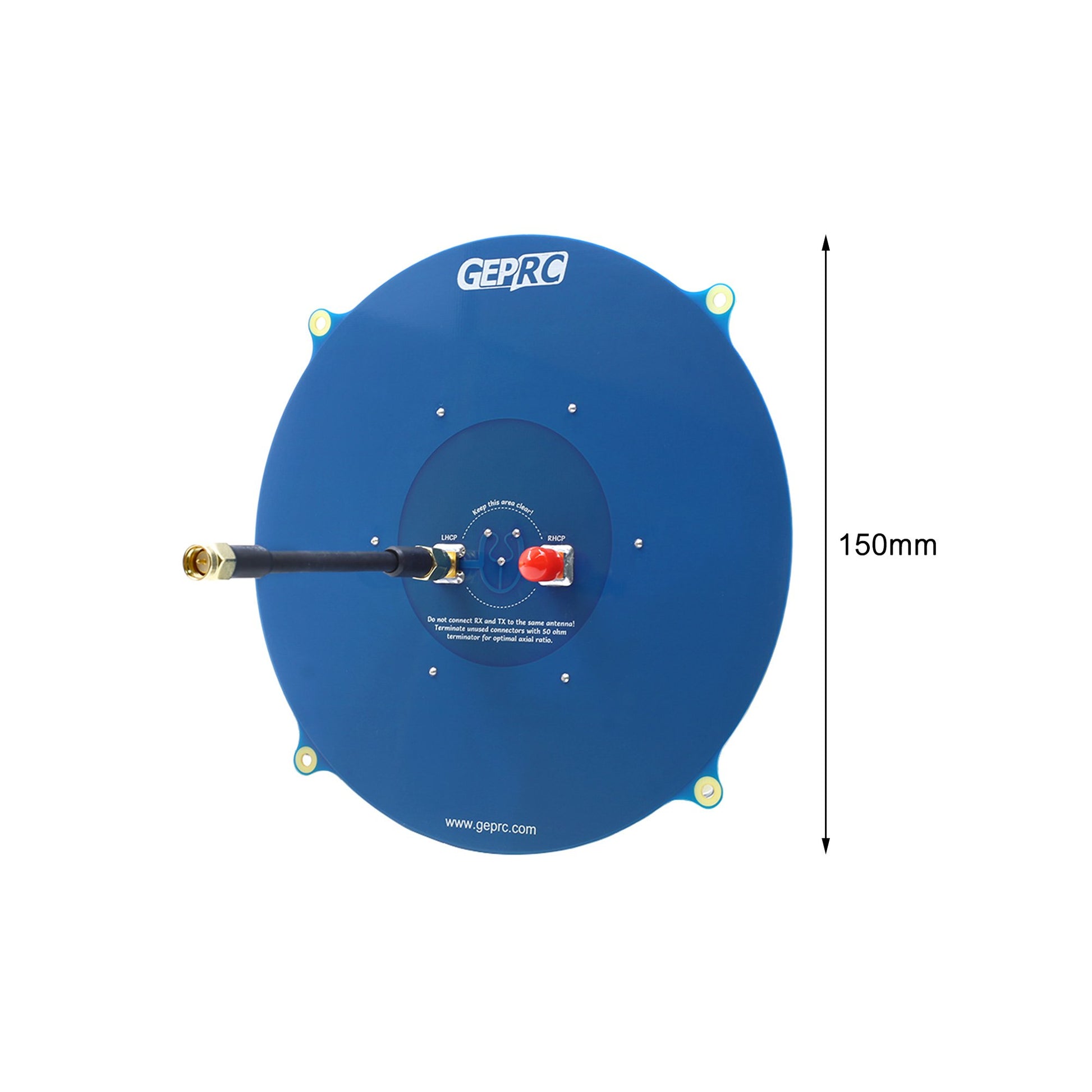

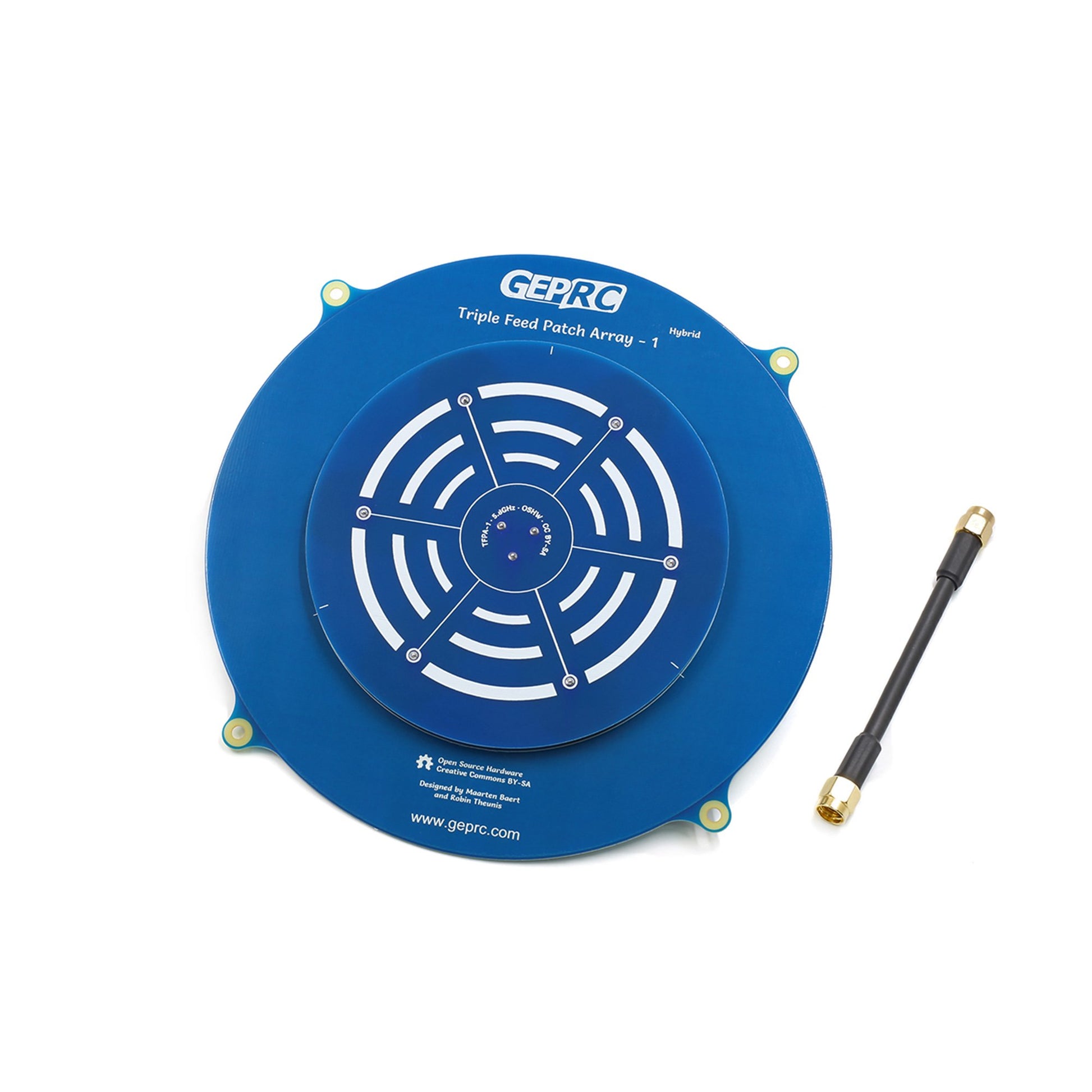

Trigubo tiekimo pataisų masyvas „Triple Feed Patch Array“ antena yra kryptinė, apskrito poliarizacijos antena, sukurta originalios „Triple Feed Patch“ antenos pagrindu. Joje naudojamas septynių sujungtų pleistrų masyvas, todėl gaunamas žymiai didesnis stiprinimas. Kadangi spindulio plotis yra gana siauras, ši antena nerekomenduojama bendram FPV, tačiau ji puikiai tinka ilgų nuotolių skrydžiams. Savybės 1. Geras spinduliuotės efektyvumas. Dauguma FR4 pagrindu sukurtų pataisų yra labai efektyvios, nes FR4 labai nuostolinga esant 5,8 GHz dažniui. Be to, dauguma antenų sistemų patiria didesnius nuostolius maitinimo tinkle. Projektuojant naudojami jungčių pataisos, siekiant išlaikyti maitinimo tinklą paprastą ir sumažinti šiuos nuostolius. 2. Labai geras ašinis santykis, ne tik statmenas pleistrui, bet ir ekscentriškas. 3. Didelis stiprinimas, bet ne didesnis nei teorinis 7 elementų gardelės stiprinimas. Taip yra todėl, kad maksimalus stiprinimas lemia aukštą šoninių skiltelių skaičių ir prastą ašinį santykį. 4. Labai žemos šoninės skiltys, beveik visa energija sutelkta pagrindinėje skiltyje. Tai padidina pagrindinės skilties plotį, bet prideda tam tikrą stiprinimą. Specifikacijos: Centrinis dažnis: 5,8 GHz Dažnių juosta: 660 MHz (5,47–6,13 GHz) Adaptacija: S11 < -20 dB, VSWR < 1,22 (esant vidutiniam dažniui) Ašies perdavimo skaičius: < 1,1 Antenos stiprinimas: 14,4 dBi Jungtis: RP-SMA/SMA Pusės galios spindulio plotis: 30° (horizontaliai ir vertikaliai) Spinduliuotės efektyvumas: 75% Didelis disko skersmuo: 150 mm
