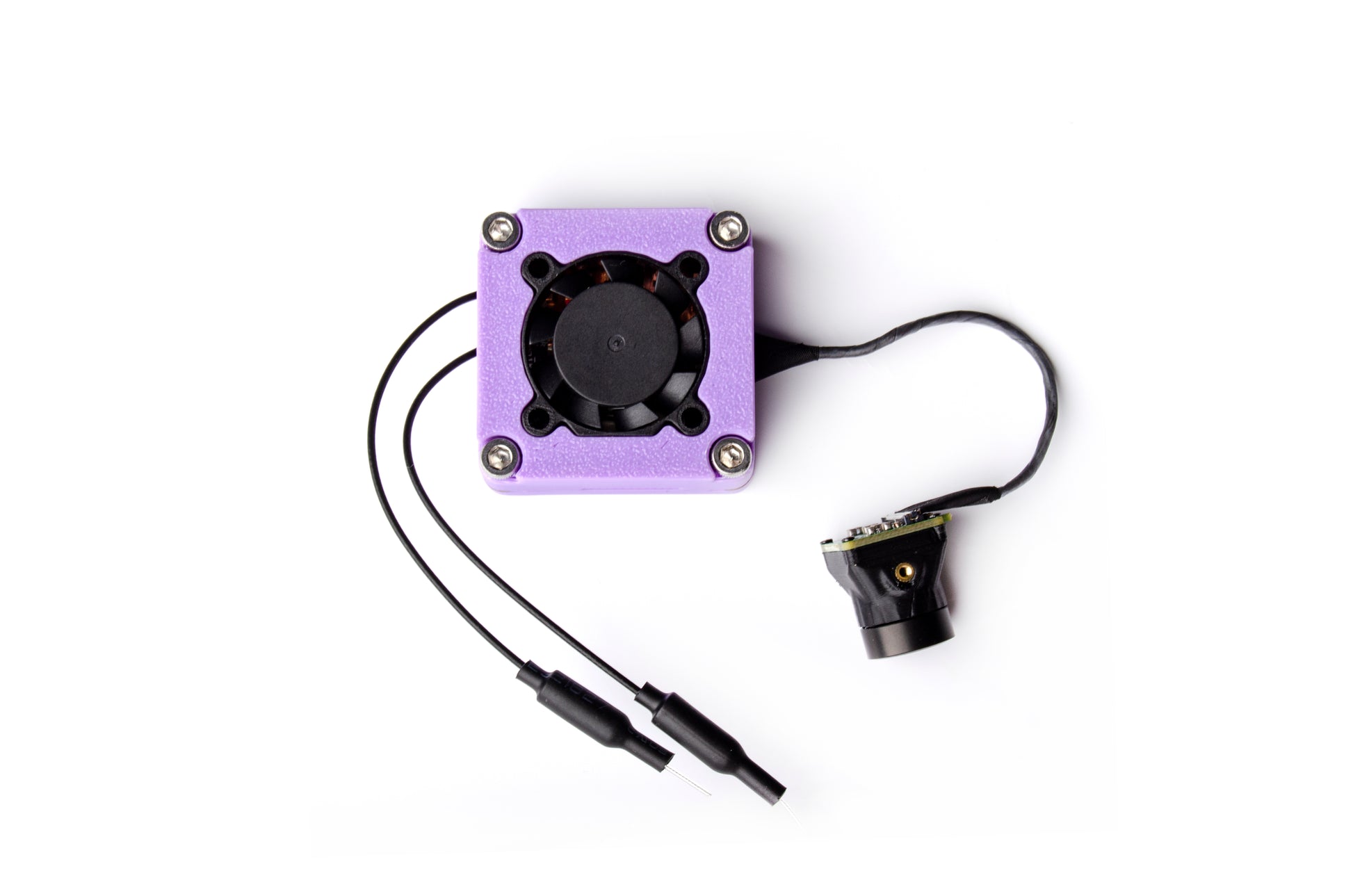

AIO Pilotix su kamera
„AIO Pilotix“ skaitmeninis vaizdo rinkinys su kamera yra novatoriškas sprendimas, pagrįstas universaliu „Open IPC“ protokolu. Ši universali skaitmeninė sistema apima viską, ko reikia sklandžiam, aukštos kokybės vaizdo perdavimui dronų skrydžių metu.
Pagrindinės savybės:
- Pilna skaitmeninė sąranka. Ją sudaro aukštos kokybės „Sony IMX“ kamera, patikimas VTX (oro įrenginys) ir dvi antenos, užtikrinančios patikimą ir nepertraukiamą vaizdo perdavimą.
- Išskirtinė vaizdo kokybė. Įrengtas „Sony IMX CMOS“ jutiklis, užtikrinantis ryškius ir aiškius vaizdus su itin plačiu 147° matymo lauku, idealiai tinkančiu tiksliam skraidymui ir kiekvienos detalės fiksavimui.
- Galingas VTX. Orlaivio blokas užtikrina aukštą stabilumą ir maksimalią 2 W išėjimo galią, veikia plačiame dažnių diapazone (5,18–5,845 GHz), kad būtų užtikrintas ryšys be trukdžių.
- Paruošta naudoti konstrukcija. Sukurta lengvai integracijai, tiesiog prijunkite jį prie drono surinkimo ir rezultatus pamatysite iš karto.
- Atvirasis IPC protokolas. Šis rinkinys sukurtas siekiant išnaudoti atvirojo kodo protokolų galią, užtikrinant suderinamumą ir mastelio keitimą tiek pažengusiems FPV pilotams, tiek kūrėjams.
Specifikacijos:
Kamera:
CMOS jutiklis: „Sony IMX 415“ / „Sony IMX 335“ (pasirinktinai)
Jutiklio dydis: 1/2,8
Objektyvas: f/2.8 diafragma, matymo kampas: 147°
Svoris: 5,4 g (su koaksialiniu kabeliu)
Matmenys: 14 mm (ilgis) x 14 mm (plotis) x 18,5 mm (aukštis)
Dangaus modulis:
Svoris: 6,1 g (be korpuso)
Bendras svoris: 22 g (su laidu, antena, kamera ir radiatoriumi)
Matmenys: 1,5 x 2,5 x 3,5 mm:
Be radiatoriaus: 32 mm x 32 mm x 17,1 mm.
Su radiatoriumi ir ventiliatoriumi: 36,5 mm x 3,5 mm 36,5 mm x 15 mm
Tvirtinimo skylių atstumas: 30,5 mm x 30,5 mm
Kabeliai:
Laidas: Laidas: 10 cm
Antena: 10 cm
Koaksialinis kabelis: Kabelis: 8 cm
Galia ir sąnaudos:
Įtampa: įtampos diapazonas: 7,4 V - 25,2 V
Energijos suvartojimas:
20 MHz Mcs1 (4 Mb): 10–12 W
20 MHz Mcs2 (4 Mb): 9,5–11 W
Bendravimas:
Dažnis: 5,18–5,845 GHz
Perdavimo galia: 5,5 GHz, maks. 33 dBm / 2 W
Numatytasis kanalas: 60

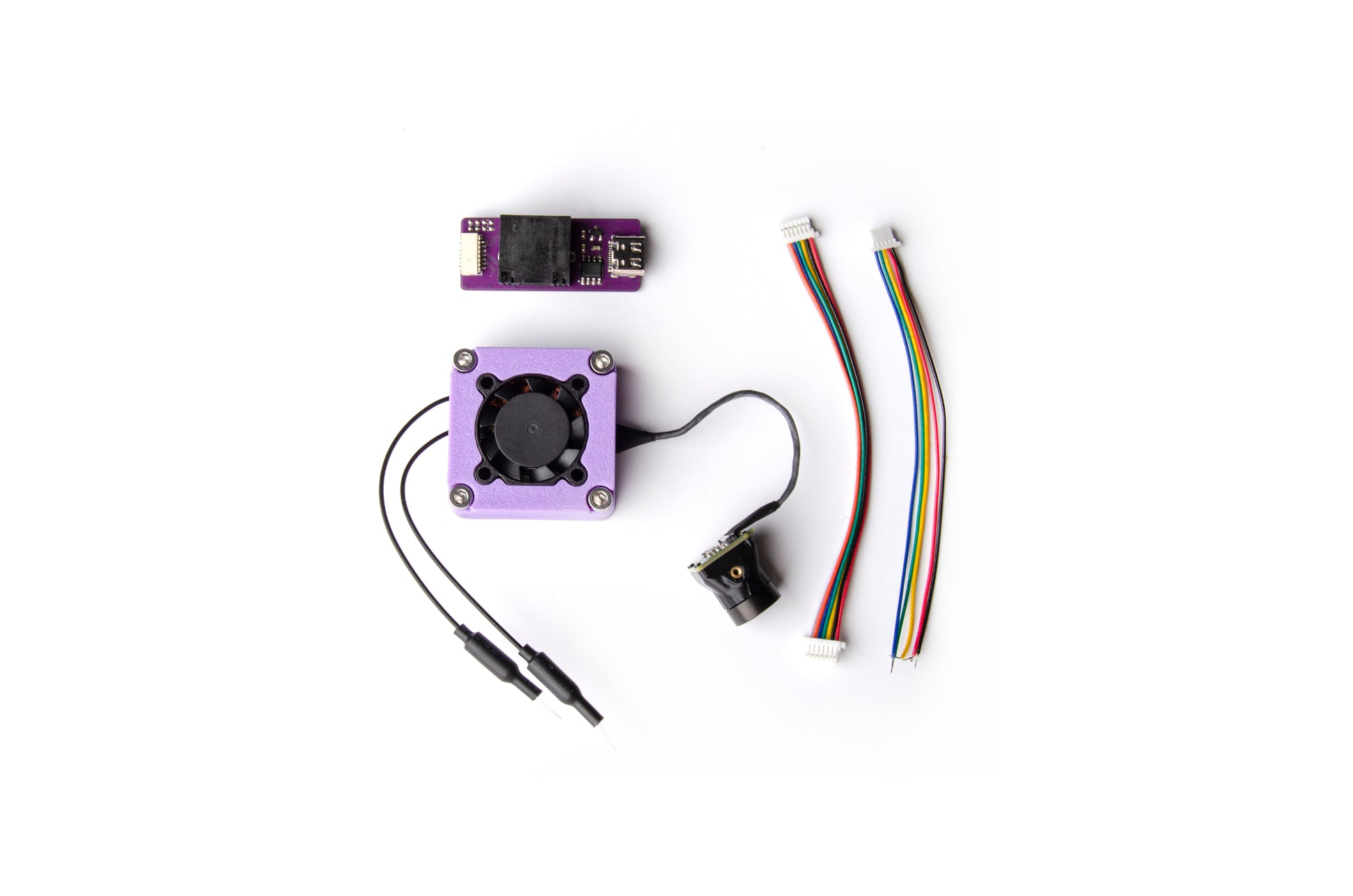

Į komplektą įeina:
1x „Sky-End“ modulis
1x kamera
2x M1.6 šešiakampiai varžtai
2x antenos
1x bendraašis kabelis
1x 5 kontaktų kabelis
1x 7 kontaktų kabelis

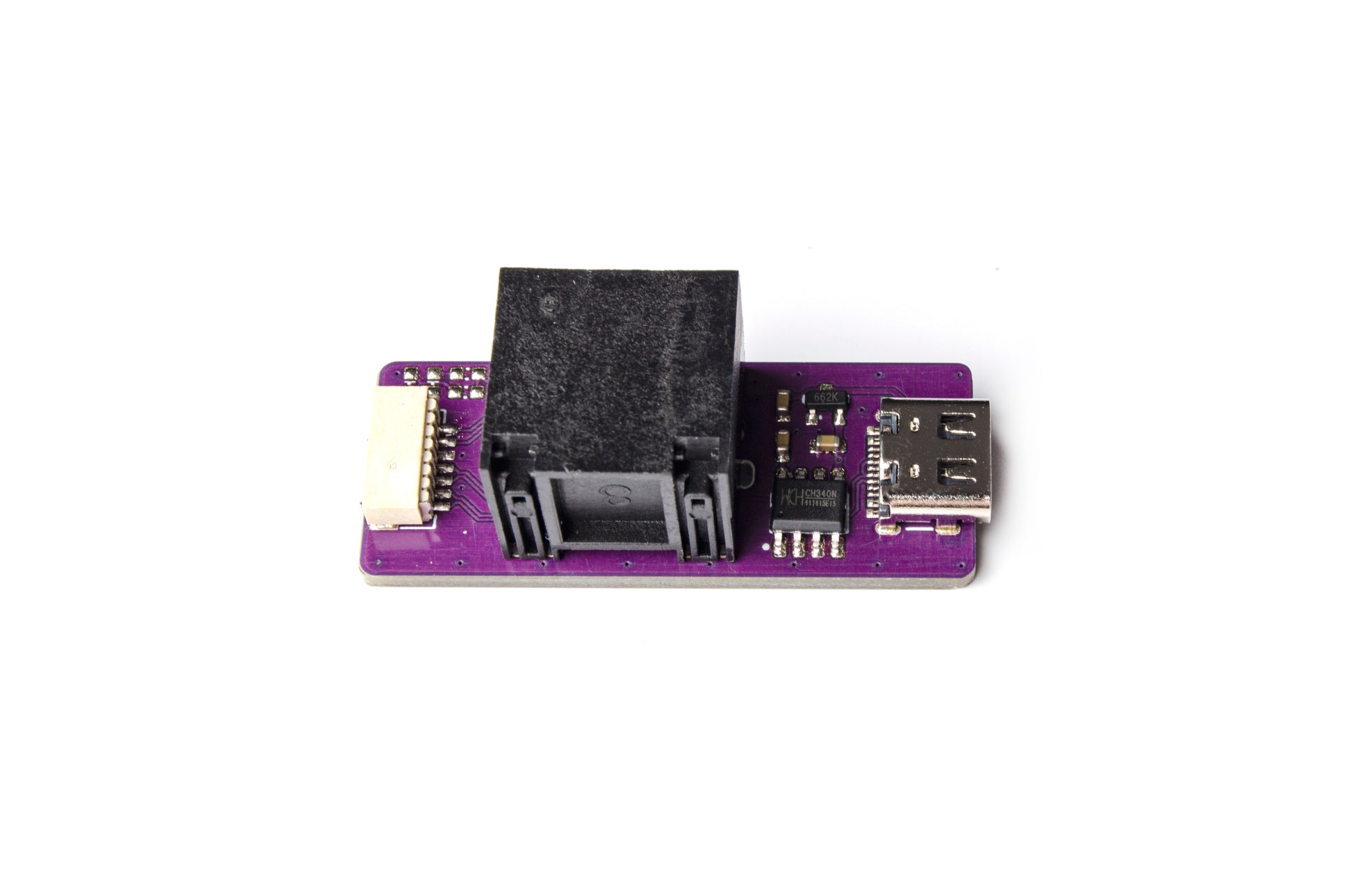

1x derinimo nuosekliojo prievado adapterio modulis, tinklo prievadas
