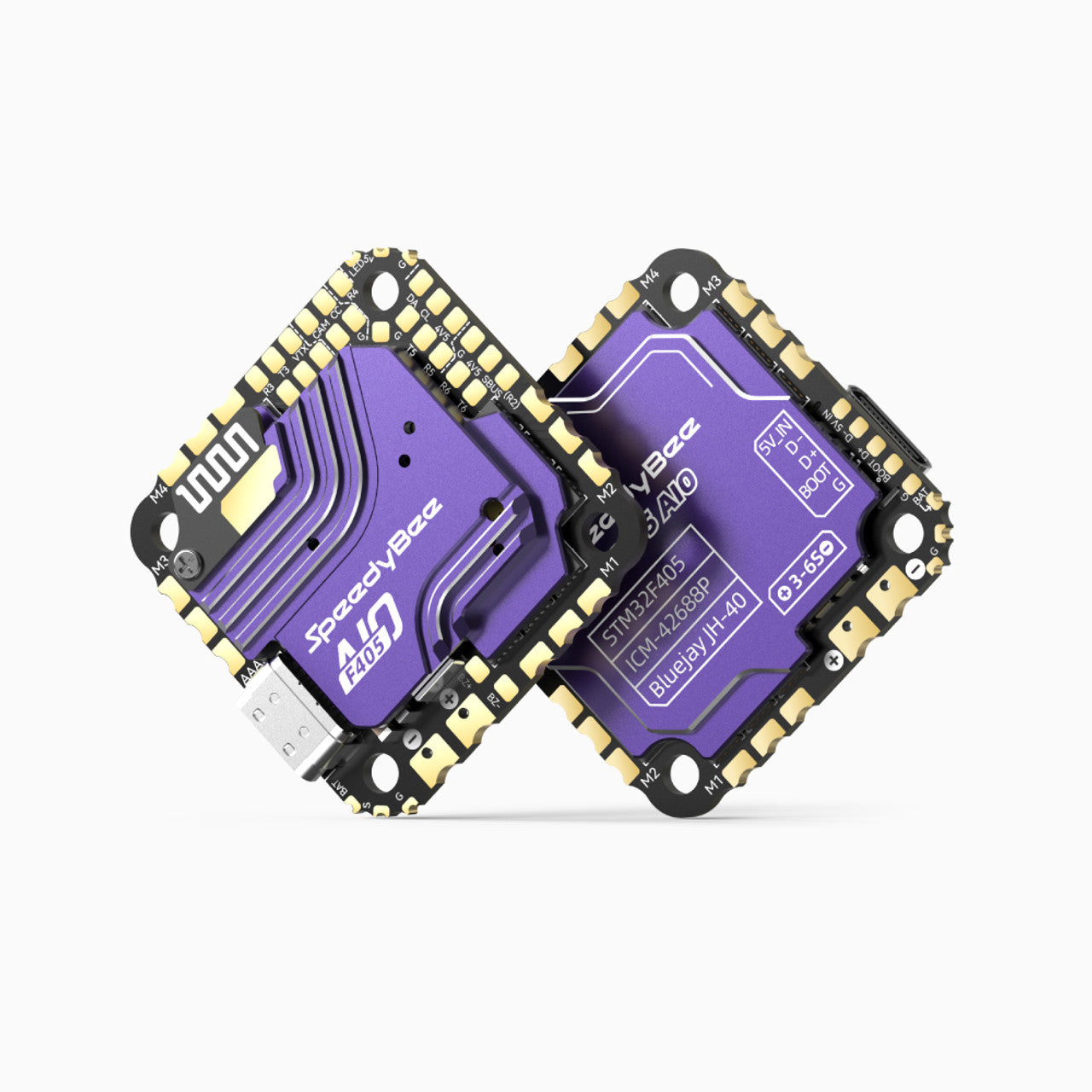

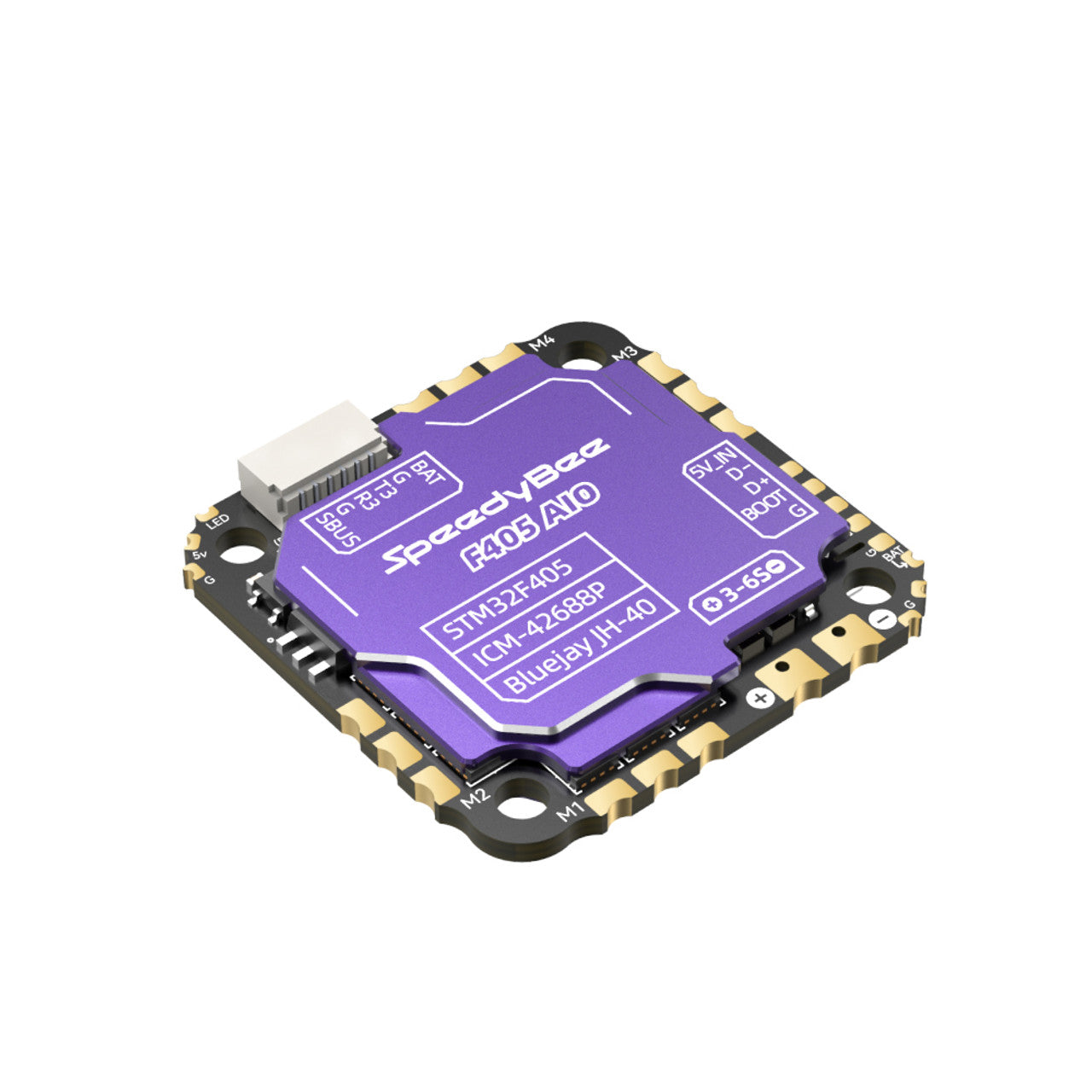

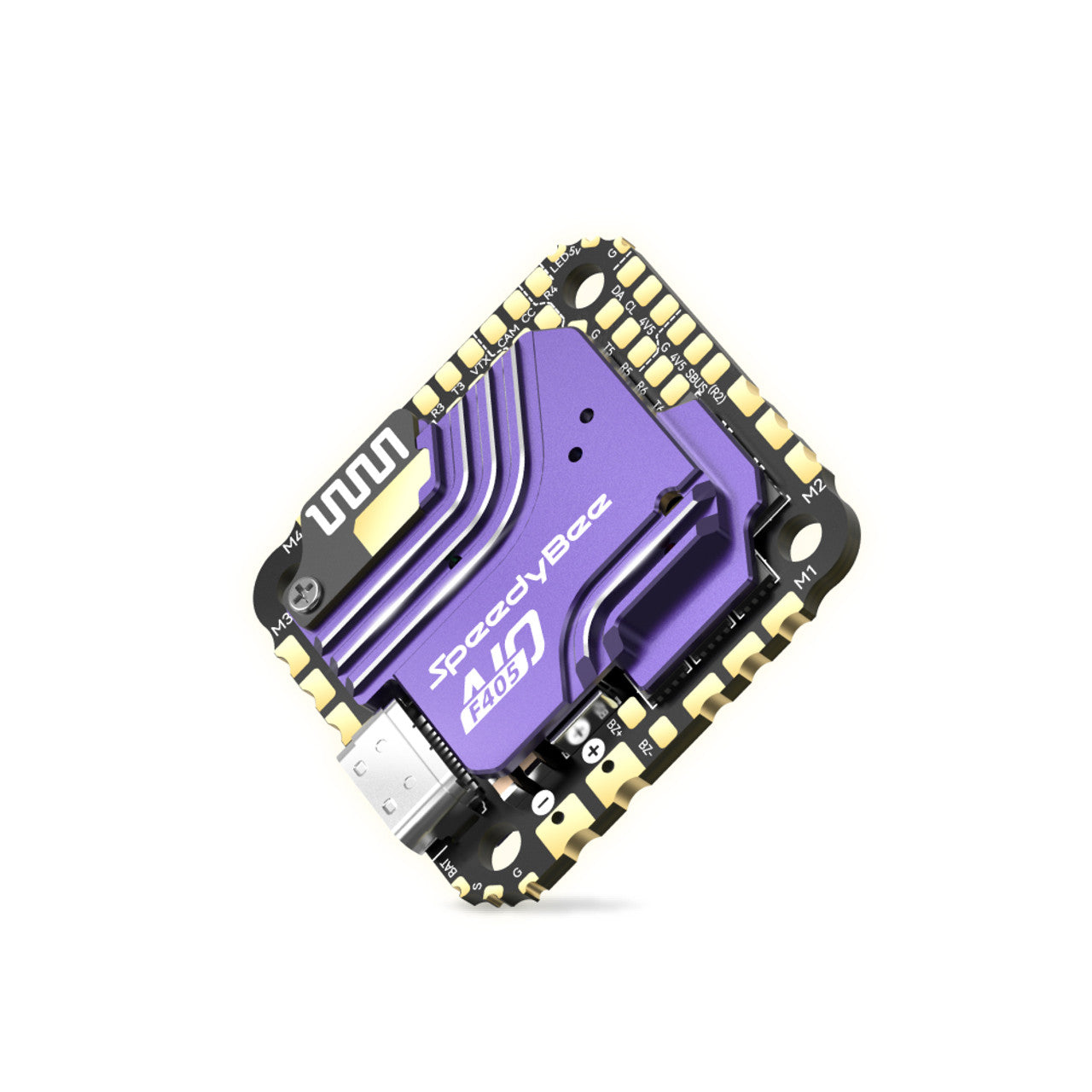

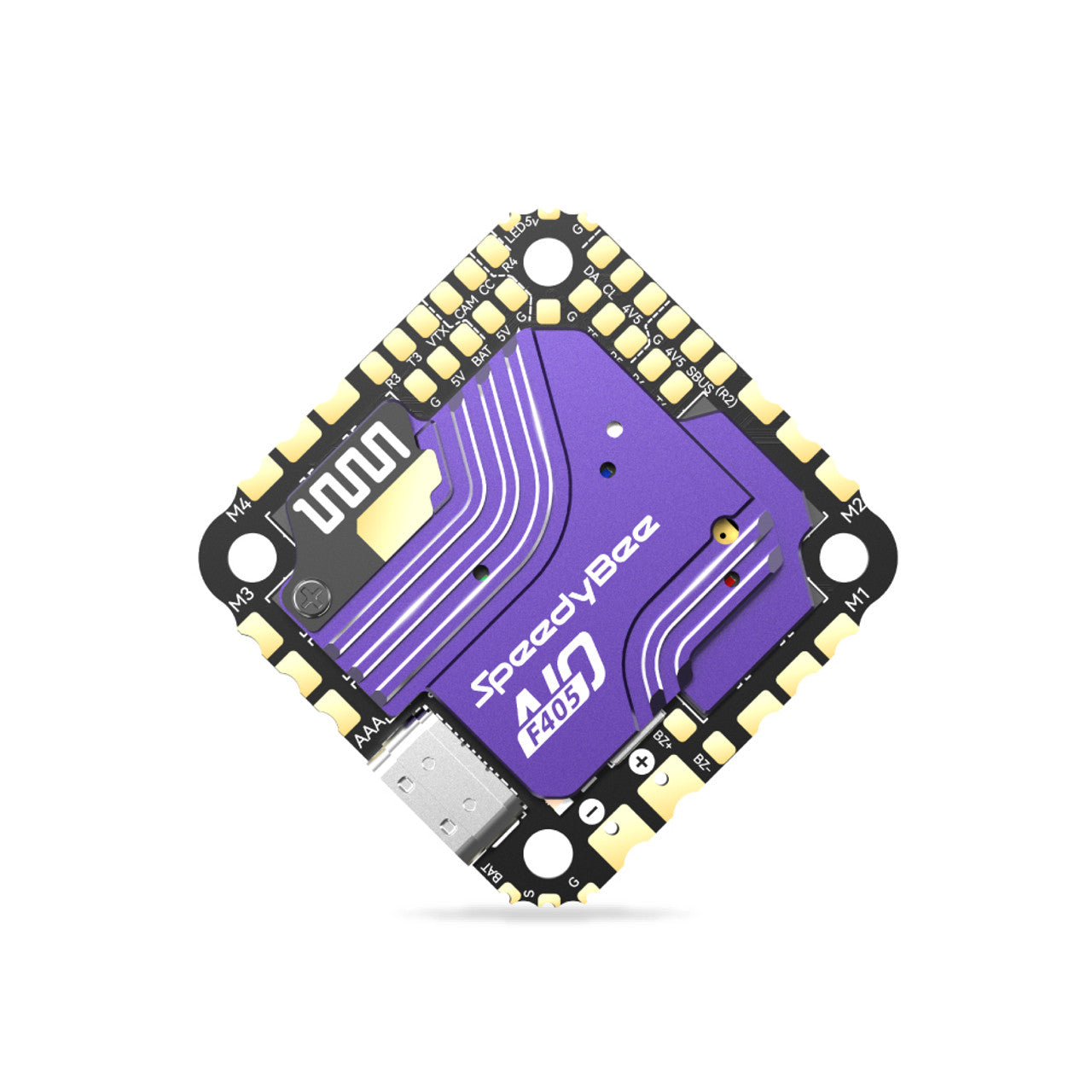

„SpeedyBee F405“ universalus įrenginys
Valdymo bloko specifikacijos:
- Mikrokontroleris: STM32F405
- Giroskopas: ICM-42688P
- USB prievado tipas: C tipo
- Barometras: SPA06-003
- OSD: Palaikoma
- „Bluetooth BLE“: Palaikoma („Bluetooth 2.0“ greičio pagerinimas)
- Belaidžio valdiklio programinės įrangos atnaujinimas: Palaikomas (nereikia paspausti fizinio BOOT mygtuko)
- Belaidis atsisiuntimas ir „BlackBox“ analizė: nepalaikoma
- DJI Air Unit prijungimo būdas: Palaiko tiesioginę 6 kontaktų jungtį ir litavimą
- DJI Sky Port tiesioginė jungtis (6 kontaktų): suderinama su DJI O3, RunCam Link ir Caddx Vista, nereikia keisti laidų.
- „Flash“ atmintis (skirta „BlackBox“): 8 MB
- „Betaflight“ CC padai (kameros nustatymai): Palaikomi
- Įėjimo įtampa: 3S-6S LiPo akumuliatorius
- Išėjimas 4V5: du išėjimai, bendra srovė 1A
- 5 V BEC išėjimas: trys išėjimai, bendra srovė 2 A, bendrinama su 4 V5
- 9 V BEC išvestis: nėra (pridedamas išorinis BEC modulis, galima perjungti tarp 5 V ir 9 V, bendra srovė 2 A)
- Varikliai: M1-M4

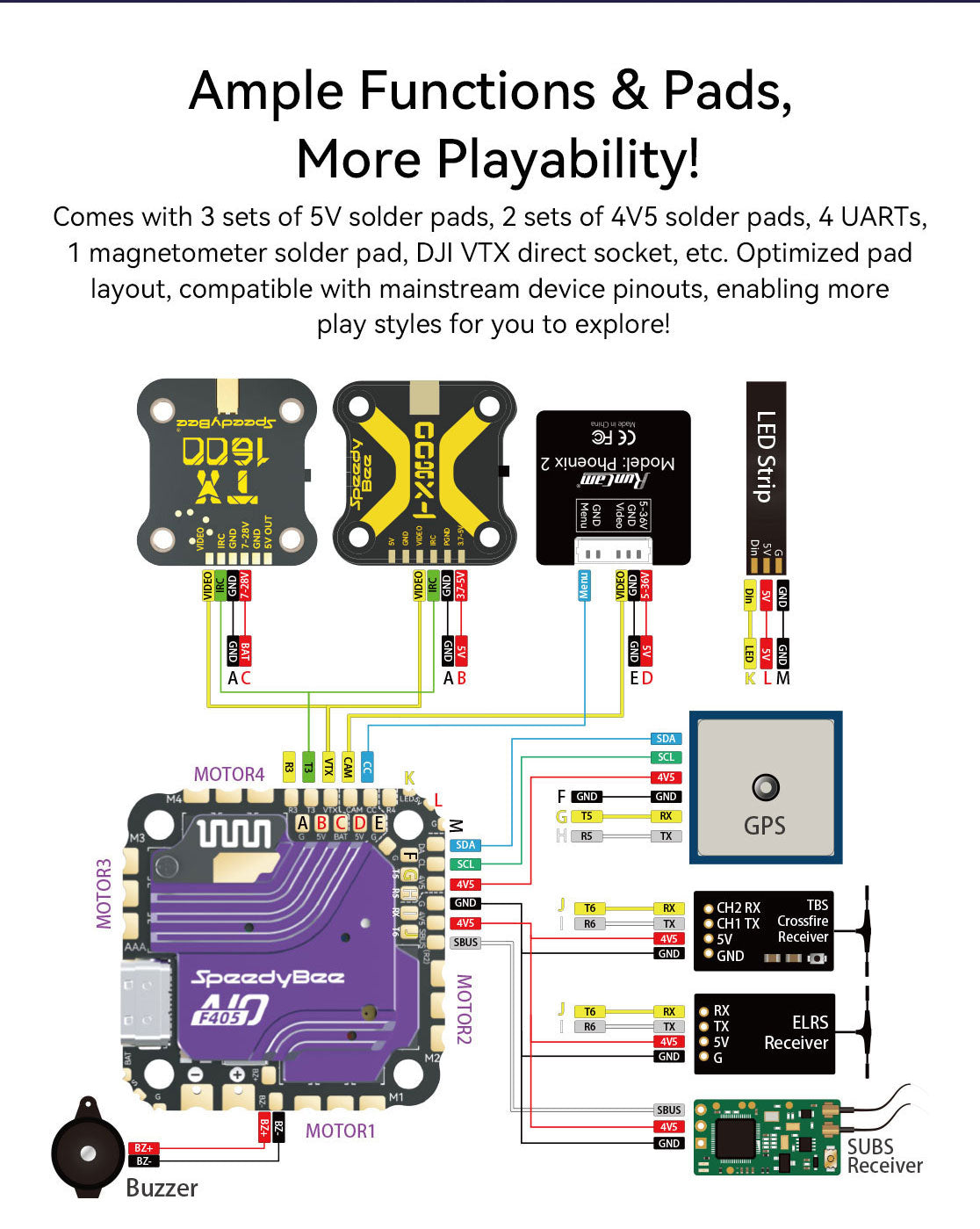

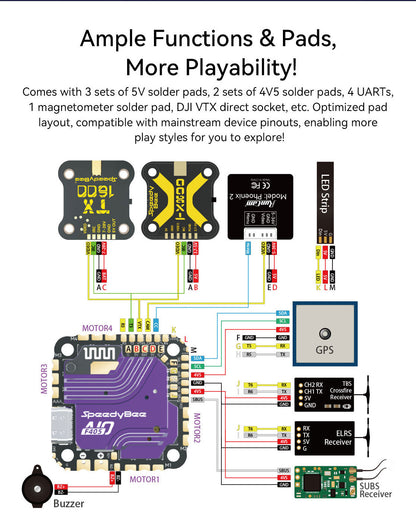

- UART prievadai: 4 pilnaverčiai prievadai (UART3, UART4, UART5, UART6 + SBUS[R2])
- ESC telemetrija: nepalaikoma
- I2C: Palaikoma
- LED šviestuvai: suderinami su WS2812 LED lemputėmis
- Signalizacijos kilimėliai: Palaikomi (BZ+ ir BZ- kontaktai)
- BOOT mygtukas: Taip, norint įjungti DFU režimą programinės įrangos atkūrimo metu
- RSSI kilimėliai: nepalaikomi
- „SmartPort“: nepalaikoma
- Palaikoma programinė įranga: „BetaFlight“ (numatytoji), INAV
- Tikslinė programinė įranga: SPEEDYBEE F405AIO

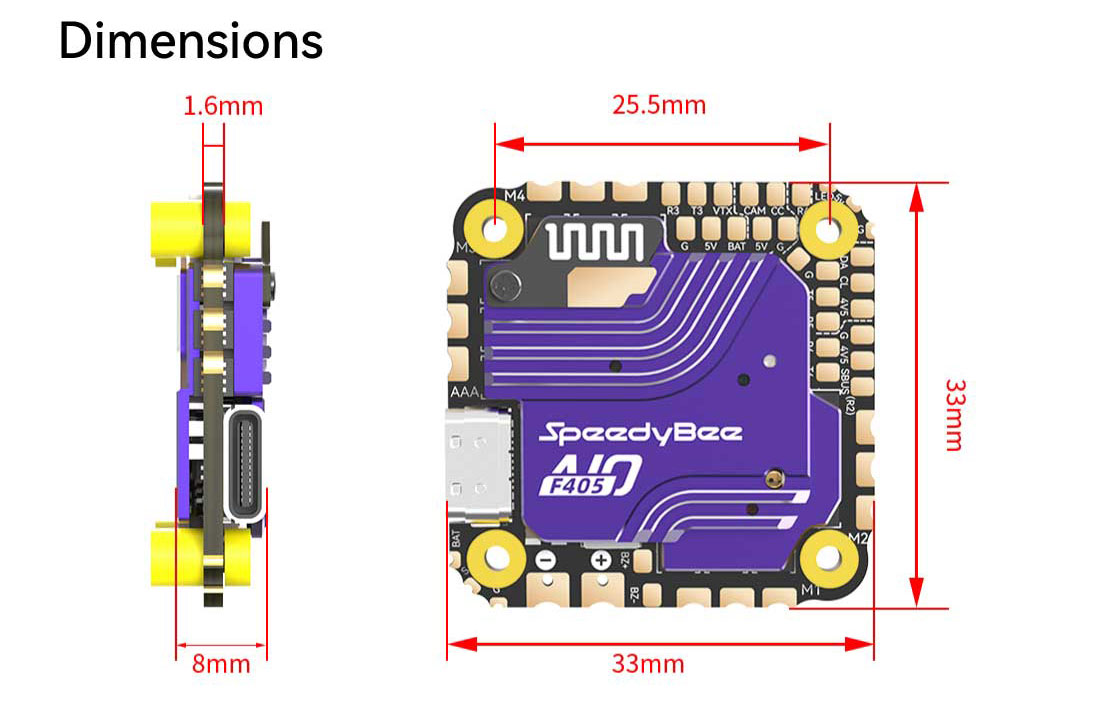

- Tvirtinimas: 25,5 x 25,5 mm, skylės skersmuo 2 mm
- Matmenys: 33,0 mm x 33,0 mm x 8 mm
- Svoris: 13,6 g (įskaitant CNC komponentus)
ESC specifikacijos:
- Modelis: SpeedyBee F405 AIO
- Įėjimo įtampa: 3S-6S LiPo akumuliatorius
- Nuolatinė srovė: 40 A
- Didžiausia srovė: 45 A (iki 10 sekundžių)
- ESC protokolas: DSHOT600/300 (kiti protokolai gali sukelti klaidų)
- Išėjimo įtampa: VBAT (maitina valdymo bloką)
- Srovės jutiklis: Palaikomas (skalė = 254, poslinkis = 0)
- Programinė įranga: „Bluejay JH-40“ 48 kHz
