AIO FC BetaFPV Matrix 1S oro dronas bešepetėlinis (5 viename)
Skrydžio valdymo blokas „Matrix 1S“ bešepetis skrydžio valdiklis buvo sukurtas pradedantiesiems ir retkarčiais pilotuojantiems pilotams, pasižymintis didesniu pasipriešinimu dėl tvirtesnės plokštės. Dėl litavimo nebuvimo jį lengva naudoti, todėl tai idealus pasirinkimas pirmą kartą naudojantiems. Šis modelis yra šiek tiek sunkesnis nei „ Air Brushless Flight Controller 5IN1“ versija, skirta pažengusiems FPV pilotams, ieškantiems jautresnio ir į lenktynes orientuoto našumo.
Abi versijos – „Matrix 1S“ bešepetėlinis FC ir „Air Brushless FC 5IN1“ – buvo griežtai išbandytos ir atitinka konkurencinio lygio standartus.
Specifikacijos
Skrydžio valdymo blokas (FC)
- Mikrokontroleris: STM32G473CEU6
- Giroskopas: ICM42688P
- Juodosios dėžės atmintis: 16 MB
- Jutiklis: Įtampa ir srovė
- BEC: 5 V, maks. 3 A
-

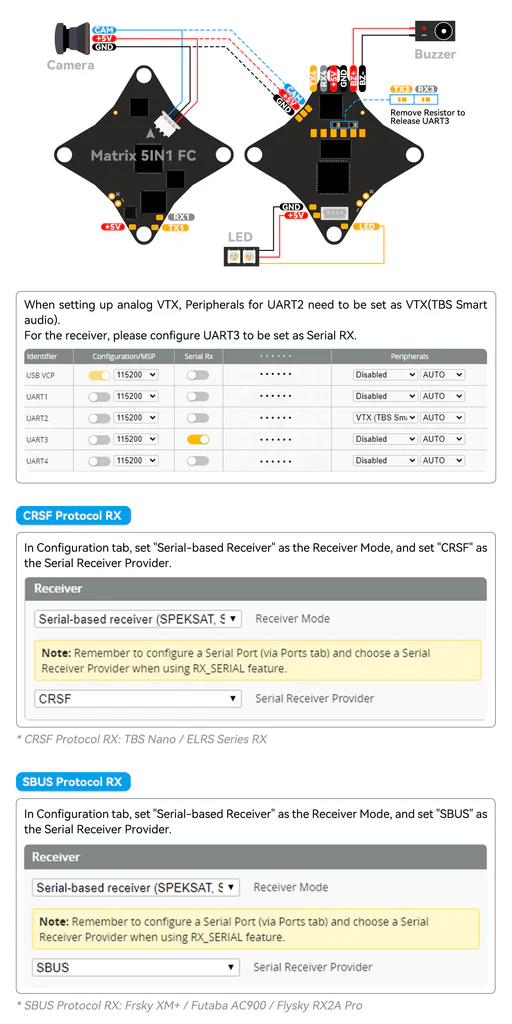

UART:
- UART 1
- UART 2 (skirta VTX)
- UART 3 (skirtas imtuvui)
- UART 4
- „BetaFlight“ OSD: AT7456E
- ESC: 5A nuolatinė galia
- RX: Nuoseklusis ELRS 2.4GHz (V3.4.3)
- VTX: 5,8 GHz, 48 kanalai, maks. 400 mW
- Programinės įrangos FC: Betaflight_4.5.0_BETAFPVG473
- USB prievadas: SH1.0-4 kontaktų
- Variklio jungtis: JST1.25
- Akumuliatoriaus jungtis: BT2.0
- Tvirtinimo angos dydis: 26 mm x 26 mm

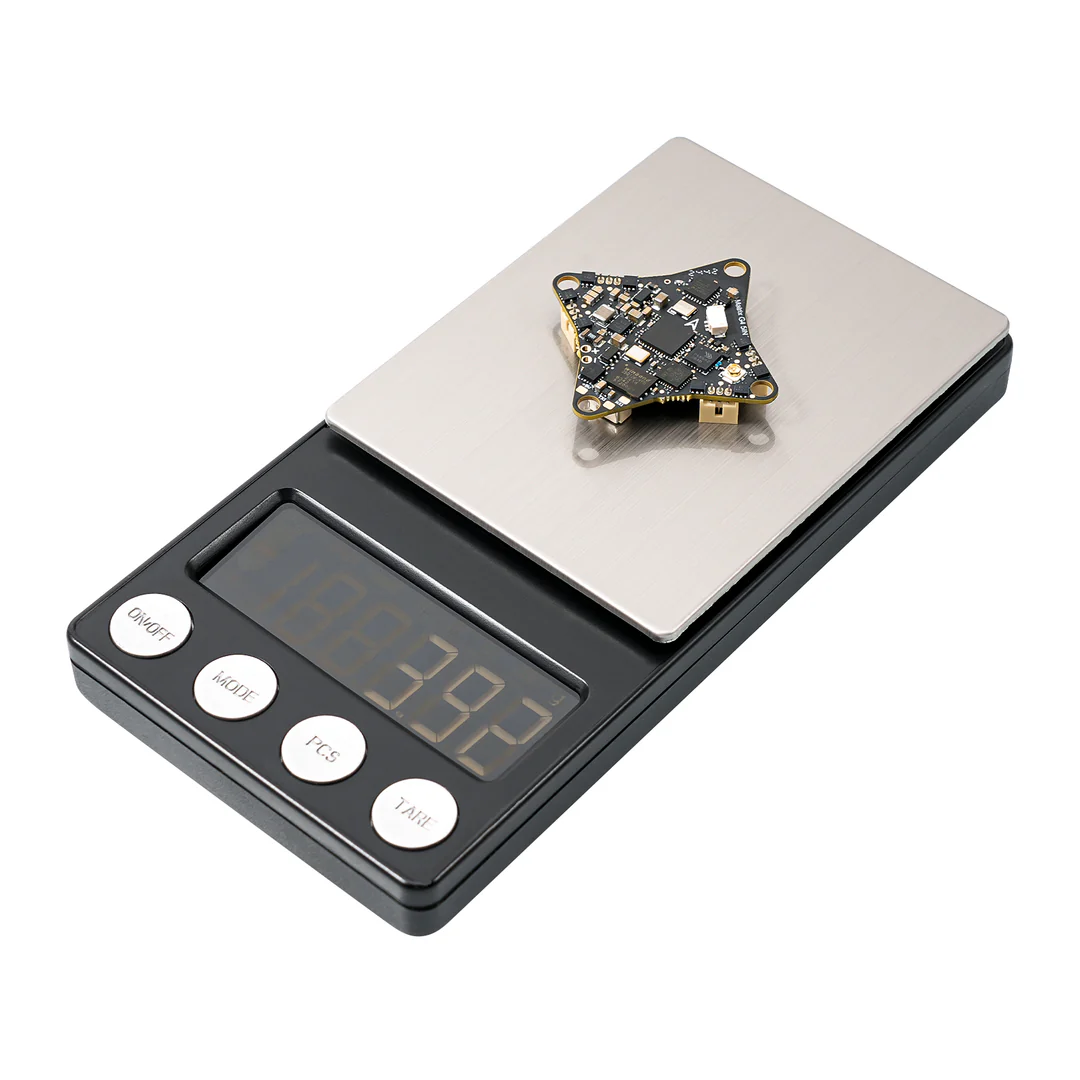

- Svoris: 3,92 ± 0,1 g
Elektroninis greičio reguliatorius (ESC)
- Maitinimo įvestis: tik 1S
- Srovė: 5A nuolatinė, 8A maksimali
- ESC programinė įranga: A_X_5_96KHz_V0.19.hex, skirta BB51 „Bluejay“ programinei įrangai
- Skaitmeninio signalo protokolas: DShot300, DShot600
VTX
- Išėjimo galia: 25/100/200/400/PIT
- Dažnis: 5,8 GHz, 48 kanalai, įskaitant lenktynių dažnių juostą: 5658–5917 MHz
- Kanalų pasirinkimas: „SmartAudio2.0“
- Moduliacija: FM
- Dažnio valdymas: PLL
- Harmoninis iškraipymas: maks. -50 dBm
- Dažnio stabilumas: ±100 kHz (tipinis)
- Dažnio tikslumas: ±200 kHz (tipinis)
- Nešėjo kanalo paklaida: ±1,5 dB
- Antenos jungtis: 50 Ω
- Darbinė temperatūra: -10 ℃ ~ + 80 ℃
