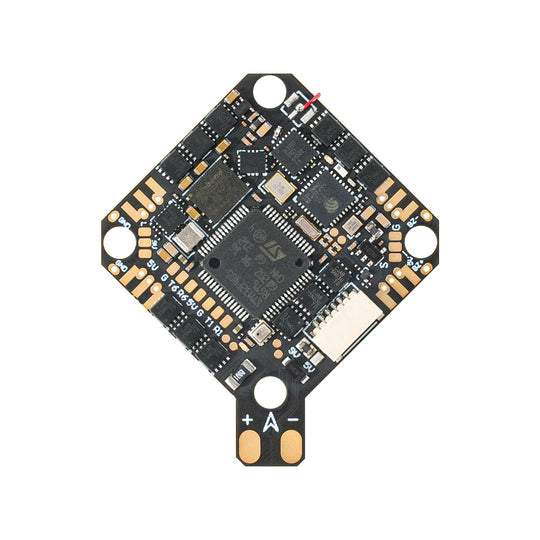

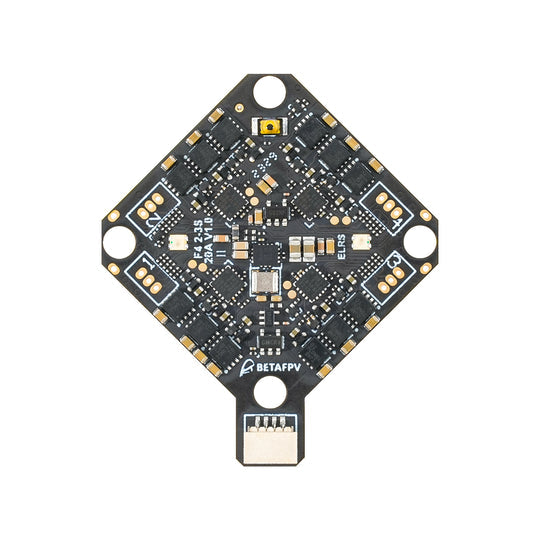

F4 2-3S 20A AIO FC V1
„F4 2-3S 20A AIO FC V1“ yra specialiai sukurtas HD VTX ir naudoja 2-3S baterijas, kad pagerintų skrydžio patirtį. Jame yra dvigubas BEC sprendimas, užtikrinantis stabilią 9 V @ 2 A išėjimo galią „DJI O3“ ir 5 V @ 3 A išoriniams įrenginiams. 20 A ESC leidžia sklandžiai skraidyti ir padidina dinamiką. „DJI O3 HD VTX“ jungtis ir USB prievadas leidžia lengvai įdiegti ir prižiūrėti. Idealiai tinka HD VTX entuziastams, kurie nori aukštesnio profesionalumo ir patogumo su šiuo FC variantu.
Funkcija
- Sukurta HD VTX, apima dvigubą 9 V @ 2 A „DJI O3“ ir 5 V @ 3 A išoriniam įrenginiui. BEC sprendimas, kad „DJI O3“ ekranas neužstrigtų dėl žemos įtampos, kai padidinta droselio reikšmė.
- Apima naująjį „DJI O3“ 6 kontaktų PMU, kad būtų lengva montuoti be litavimo, todėl surinkimas tampa sudėtingesnis. Tinka pradedantiesiems.
- 2-3S galios diapazonas užtikrina didesnę trauką ir geresnį valdymą su 20A vienu NMOS ESC nuolatinei srovei.
- Patobulintas integruotas imtuvas leidžia pasirinktinai išjungti maitinimą energijos taupymui ir siūlo papildomus UART TX3 ir RX3 prievadus išorinių įrenginių prijungimui.
- Pertvarkytas litavimo padėklų išdėstymas užtikrina didesnes ir saugesnes padėklus lengvam ir patikimam litavimui, o perkeltas USB prievadas gale palengvina kompiuterio derinimą.
- Sudėtyje yra STM32F405RGT6 lustas, integruotas nuoseklusis ELRS 2.4G imtuvas, 16M juodoji dėžė, barometras, srovės matuoklis, 3 rezerviniai nuoseklieji prievadai ir standartinė SBUS, palaiko GPS, HD VTX, išorinį imtuvą ir kitus įrenginius.
Specifikacijos

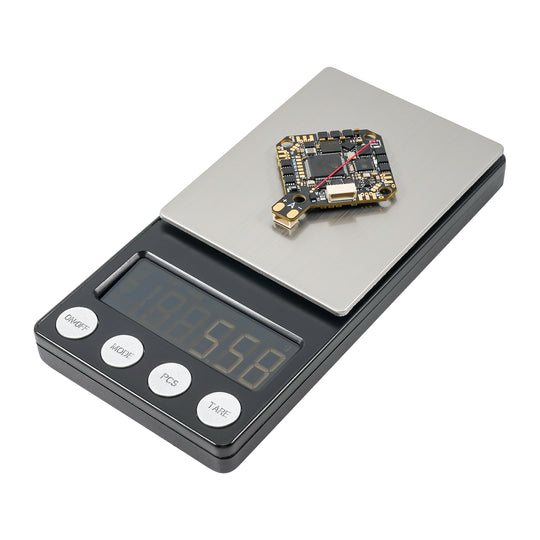

Svoris: 5,58 g (be variklio jungčių ir maitinimo laido), 5,92 g (su variklio jungtimis)
Tvirtinimo angos dydis: 26 mm x 26 mm
CPU*: STM32F405RGT6 (168 MHz)
Šešių ašių: ICM42688P (SPI jungtis)
RX: ELRS 2.4G nuoseklusis imtuvas
Imtuvo programinės įrangos versija: BETAFPV AIO 2400 RX ELRS V2.5.2
Antena: emaliuota viela
Juodosios dėžės atmintis: 16 MB
Jutiklis: barometras (BMP280), įtampa ir srovė
5V BEC*: maitinimo šaltinis 5V 3A @ 8V
9V BEC*: maitinimo šaltinis 9V 2A @ 8V
USB prievadas: SH1.0 4 kontaktų
Integruotas ESC su nuolatine 20 A ir maksimalia 25 A srove
ESC įėjimo įtampa: 2-3S
FC programinės įrangos versija: Betaflight_4.4.1_BETAFPVF405
ESC programinė įranga: C_X_70_48_V0.19.2.hex, skirta BB51 „Bluejay“ aparatinei įrangai
Signalo palaikymas: D-shot300, D-shot600
*BEC išėjimo srovė mažės kylant temperatūrai
Rekomenduojami dronai:
- „Pavo Pico“ bešepetis kvadrokopteris
- HX115 SE dronas su dantų krapštuku
Paketas
1 * F4 2-3S 20A AIO FC V1
4 * M2 * 10 mašininis varžtas
4 * M2 * 10 nailono varžtai
4 * Veržlė M2
4 * Smūgį sugeriantis kamuoliukas
4 * kampinis antgalis JST 1,25 mm
4 * JST 1,25 mm tiesus lizdas
1 * SH1.0 4 kontaktų adapterio kabelis
1 * C tipo į SH1.0 adapteris
1 * XT30 maitinimo laidas
1 * Filtro kondensatorius
1 * 30 mm dvigubos galvutės VTX jungtis
1 * 60 mm vienos galvutės VTX jungtis
