Pastaba! Šis modelis nebegaminamas ir nebėra parduodamas. Žr. naująjį modelį, kuris jį pakeitė.
https://www.hobbydrone.cz/aio-fc-betafpv-matrix-1s-air-brushless--5-in-1/

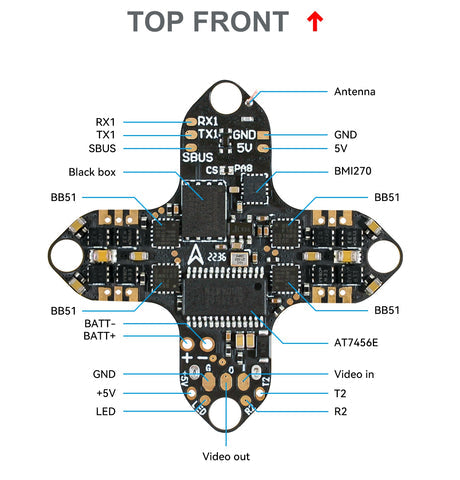

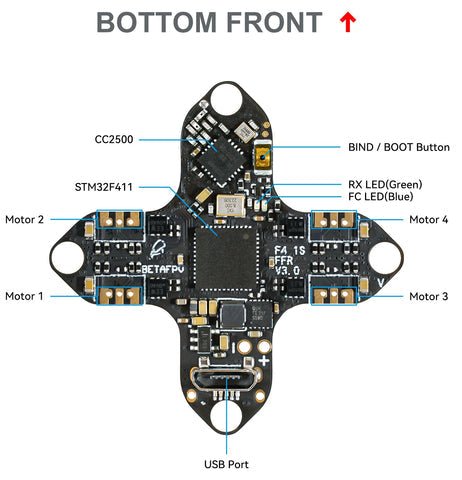

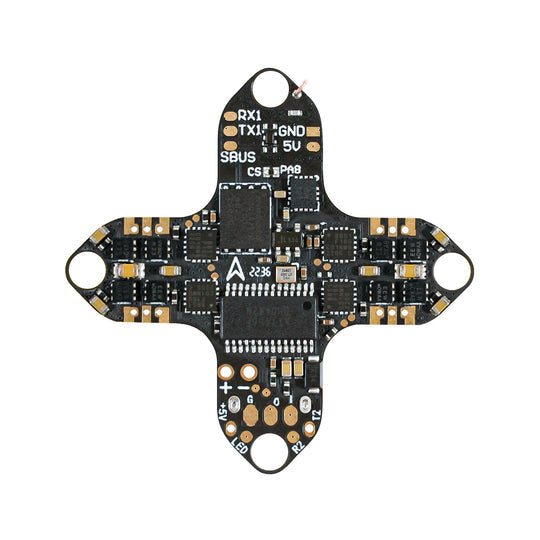

BETAFPV F4 1S 5A AIO bešepetis FC (SPI Frsky -V2.0, lengvesnė versija) „F4 1S 5A“ – bešepetis skrydžio valdiklis su naujomis ir patobulintomis funkcijomis. Naujojoje plokštėje integruotas nuoseklusis „ExpressLRS 2.4G“ imtuvas. Palyginti su originaliu įmontuotu SPI ELRS 2.4G imtuvu, ji gali lengvai įdiegti naujausią oficialią ELRS programinę-aparatinę įrangą, pvz., V3.0. Mes taip pat atnaujinome valdymo plokštę su aukštos kokybės BMI270 giroskopu, BB51 ESC aparatine įranga su „Bluejay ESC“ programine įranga ir 8 MB „Betaflight Blackbox“ atmintimi. „Light“ versija sveria tik 2,96 gramo ir neturi lituotų variklio jungčių. „SPI Frsky RX“ schema yra ta pati tiek klasikinei, tiek „Light“ versijoms. SPI Frsky RX Su integruotu „Frsky SPI“ imtuvu (CC2500 lustas), „F4 1S 5A AIO FC“ gali būti suderinamas su „Futaba S-FHSS“, „Frsky D8“ ir „D16“ protokolais. Numatytasis protokolas gamykloje sukonfigūruotas kaip „Frsky D16 FCC“. Pilotai gali nustatyti protokolą pagal savo poreikius „Betaflight“ konfigūratoriuje. Konfigūracija – protokolas FRSKY_D - Frsky D8 FRSKY_X – Frsky D16 FCC (ACCST 1.X versija) FRSKY_X_LBT – „Frsky D16 LBT“ (ACCST 1.X versija) SFHSS - Futaba S-FHSS Funkcija: - „Frsky“ SPI versijos plokštėje rezervuojamas SBUS prievadas ir UART prievadas, kuris yra prieinamas SBUS protokolo imtuvui arba kitiems išoriniams imtuvams. - Integruotas 8 MB „flash“ atminties lustas, skirtas „Blackbox“ registravimui. Tai itin galingas įrankis FPV drono derinimui ir trikčių šalinimui. - Specialus dizainas, sveriantis 3,64 g (klasikinis) ir 2,96 g (lengvas), patogus išdėstymas ir lengvas surinkimas. Dėl 26 * 26 mm dydžio tvirtinimo angos jis visiškai suderinamas su šiuo metu rinkoje esančiais „Whoop“ rėmais. - „Light“ versijai variklio laidai turi būti lituojami tiesiai prie kontaktų, todėl sumažėja varža ir varikliams tiekiama didesnė srovė. Patogiam naudojimui ji taip pat turi kontaktines variklio jungtis. FC Light versijos specifikacijos: CPU: STM32F411CEU6 (100MHz) Šešių ašių: KMI270 Integruotas imtuvas: SPI CC2500 (Frsky) Imtuvo antena: Linijinė antena FC dydis: 30 * 30 mm Tvirtinimo angos dydis: 26 * 26 mm Programinės įrangos versija: betaflight_4.2.11_BETAFPVF411RX (Frsky) OSD: Integruotas „BetaFlight“ OSD Juodoji dėžė: 8 MB Rekomenduojamas VTX: >=200mW, pvz., BETAFPV M03 350mW VTX arba TBS Unify VTX Maitinimo laidas: 55 mm, su BT2.0 jungtimi Plokštės storis: 0,8 mm Variklio jungtys: Belituotos Svoris: 2,96 g (be variklio jungčių), be maitinimo laido ESC specifikacijos: Maitinimo šaltinis: 1S Srovė: 5A nuolatinė ir 6A maksimali (3 sekundės) ESC programinė įranga: A_X_5_.HEX, skirta „Bluejay BB51“ aparatinei įrangai Signalo palaikymas: D-shot300, D-shot600 Rekomenduojamos dalys Baterija: BT2.0 300mAh 1S baterija Rėmas: „Meteor65“ rėmas / „Meteor65 Pro“ rėmas / „Meteor75“ rėmas Laikikliai: 31 mm 4 menčių laikikliai (65 mm rėmui) / 35 mm 3 menčių laikikliai (65 mm rėmui) / 40 mm 4 menčių laikikliai (75 mm rėmui) Varikliai: 0802SE varikliai / 1102 bešepetėliniai varikliai VTX: M03 25–350 mW VTX Paketas 1 * F4 1S 5A AIO bešepetis skrydžio valdiklis (ELRS arba Frsky) 4 * M1,2x4 mm varžtai 4 * M1,4x5 mm varžtai 4 * Antivibraciniai guminiai amortizatoriai 8 * variklio kontaktų jungtys (įskaitant lengvąją versiją)
